2015 OPEL ADAM Uporabniški priročnik

Nega vozila167
1.Sprostite pokrov na ustrezni strani
in ga odstranite.
2. Z notranje strani popustite in z roko odvijte plastično pritrdilno
matico.
3. Previdno snemite sestav luči in ga
odstranite iz odprtine.
4. Obrnite držalo žarnice na levo in ga odstranite. Zamenjajte žarnico
z odstranitvijo naslednjih delov:
smernik 1
zadnja luč 2
zadnja luč / zavorna luč 3
Če imata zadnja luč 2 in zadnja/
zavorna luč 3 LED diode, za
zamenjavo le-teh obiščite servisno delavnico.
5. Nosilec žarnice vstavite nazaj v luč in ga obrnite v smeri urnegakazalca. Pazite, da vodniki
ostanejo v kabelskih vodilih.

168Nega vozila
Pritrdite sestav žarnice z
držalnimi zatiči v odprtine v
karoseriji vozila. Varovalno
matico trdno privijte z notranje
strani prtljažnika. Povlecite
okroglo tesnilo čez odprtino v
ohišju luči.
Zaprite in pritrdite pokrov.
Luč za vzvratno vožnjo/zadnja meglenka
Luč za vzvratno vožnjo je na desni
strani odbijača, zadnja meglenka pa
na levi strani odbijača.
Za obe žarnici velja enak opis
postopka zamenjave.1. Odvijte vijak in odstranite pokrov.
2. Odvijte vijak in odstranite sestav luči iz odbijača.
3. Sprostite držalo žarnice in gasnemite z vrtenjem na levo.
4. Žarnico rahlo obrnite na levo in jo odstranite. Vstavite novo žarnico.

Nega vozila169
5. Držalo žarnice vstavite v žarometin ga obrnite na desno.
6. Namestite sestav luči v odbijač in ga pritrdite z vijakom.
7. Vstavite pokrov v odbijač in ga pritrdite z vijakom.
Adam Rocks
1. Odstranite pokrov, tako da ga izvlečete s prstom na označenem
mestu; glejte puščico na sliki.
2. Odvijte oba vijaka in odstranite sestav luči iz odbijača.
3. Sprostite držalo žarnice in gasnemite z vrtenjem na levo.
4. Žarnico rahlo obrnite na levo in jo odstranite. Vstavite novo žarnico.
5. Držalo žarnice vstavite v žaromet in ga obrnite na desno.
6. Pritrdite sestav luči v odbijač in privijte oba vijaka.
7. Vstavite pokrov in ga pritrdite v odbijač.

170Nega vozilaStranski smernikiZa zamenjavo žarnice odstranite
ohišje luči:
1. Potisnite luč na njeno levo stran in
jo odstranite z njenim desnim
koncem.
2. Obrnite držalo žarnice na levo in ga odstranite iz ohišja.
3. Žarnico izvlecite iz nosilca in vstavite novo.
4. Vstavite držalo žarnice in gaobrnite v smeri urnega kazalca.
5. Vstavite levi konec luči, potisnite na levo in vstavite desni konec.
Lučka registrske tablice
1. Vstavite izvijač v odprtino na pokrovu in ga potisnite vstran, da
se sprosti vzmetna sponka.

Nega vozila171
2. Luč rahlo povlecite navzdol. Nevlecite je prek točke upora, sicer
boste pretrgali kabel.
3. Obrnite držalo žarnice na levo in ga odstranite iz ohišja luči.
4. Žarnico izvlecite iz nosilca in vstavite novo.
5. Vstavite držalo žarnice v ohišje luči in ga obrnite na desno.
6. Vstavite luč v odbijač tako, da se zaskoči.
Notranje luči Sprednje stropne in bralne luči
Žarnice dajte zamenjati v servisu.
Osvetlitev tovornega prostora
Žarnice dajte zamenjati v servisu.
Stropna luč
Žarnice dajte zamenjati v servisu.
Ambientalna osvetlitevŽarnice dajte zamenjati v servisu.
Zvezdna osvetlitev
Žarnice dajte zamenjati v servisu.Osvetlitev armaturne
plošče
Žarnice dajte zamenjati v servisu.

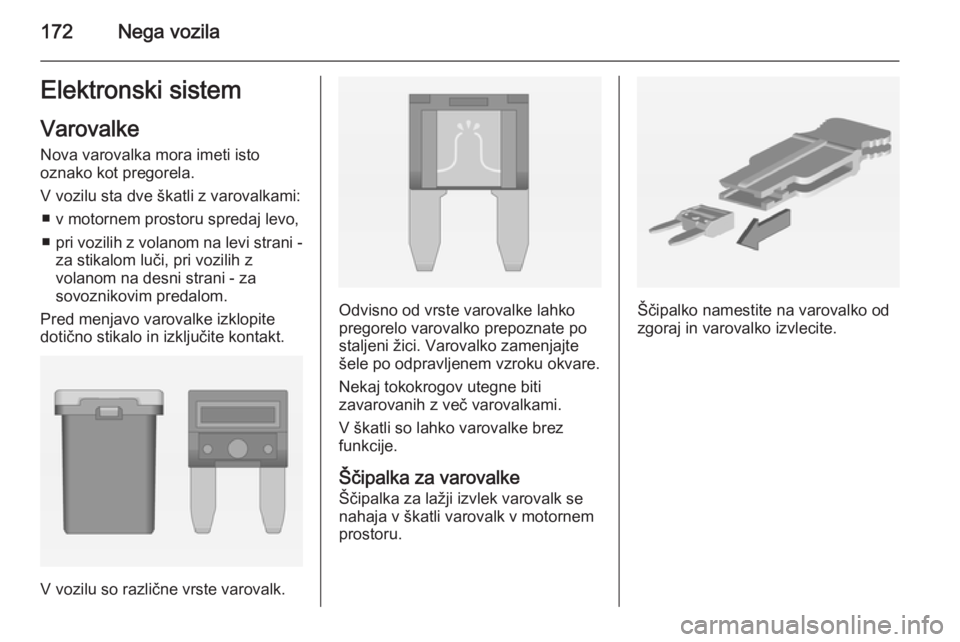

172Nega vozilaElektronski sistemVarovalke
Nova varovalka mora imeti isto
oznako kot pregorela.
V vozilu sta dve škatli z varovalkami: ■ v motornem prostoru spredaj levo,
■ pri vozilih z volanom na levi strani -
za stikalom luči, pri vozilih z
volanom na desni strani - za
sovoznikovim predalom.
Pred menjavo varovalke izklopite
dotično stikalo in izključite kontakt.
V vozilu so različne vrste varovalk.
Odvisno od vrste varovalke lahko
pregorelo varovalko prepoznate po
staljeni žici. Varovalko zamenjajte
šele po odpravljenem vzroku okvare.
Nekaj tokokrogov utegne biti
zavarovanih z več varovalkami.
V škatli so lahko varovalke brez
funkcije.
Ščipalka za varovalke
Ščipalka za lažji izvlek varovalk se
nahaja v škatli varovalk v motornem
prostoru.Ščipalko namestite na varovalko od
zgoraj in varovalko izvlecite.

Nega vozila173Škatla z varovalkami v
motornem prostoru
Varovalke se nahajajo v škatli na
sprednji levi strani motornega
prostora.
Sprostite pokrov in ga preklopite
navzgor do naslona. Odstranite
pokrov navpično navzgor.
Št.Tokokrog1–2stikalo za zunanja ogledala3krmilni modul karoserije4zložljiva platnena streha, krmilni
modul karoserije5ABS6samodejni vklop kratkih luči pri
dnevni vožnji (dnevne luči), leva7–8krmilni modul karoserije9senzor akumulatorja vozila10uravnavanje žarometov, TPMS,
zložljiva platnena streha11zadnji brisalec12odroševanje stekel13samodejni vklop kratkih luči pri
dnevni vožnji (dnevne luči),
desna14odroševanje ogledal

174Nega vozila
Št.Tokokrog15–16krmilni modul podvozja,Sistem LPG17notranje ogledalo18krmilni modul motorja19črpalka za gorivo20–21navitje za vbrizgavanje22–23sistem za vbrizgavanje24sistem za pranje25sistem razsvetljave26krmilni modul motorja27–28krmilni modul motorja29krmilni modul motorja30–31levi žarometŠt.Tokokrog32desni žaromet33krmilni modul motorja34hupa35sklopka36–
