2015 MINI Paceman Manuel du propriétaire (in French)

Programmation
Généralités1.Mettre le contact.2.Première mise en service :
Appuyer en même temps sur les touches
droite et gauche sur le rétroviseur intérieur
pendant environ 20 secondes jusqu'à ce
que la LED sur le rétroviseur intérieur cli‐
gnote. Toutes les programmations des tou‐
ches sur le rétroviseur intérieur sont effa‐
cées.3.Maintenir l'émetteur portatif du dispositif à
piloter à environ 1 à 3 po./2,5 à 8 cm de
distance des touches sur le rétroviseur in‐
térieur. La distance nécessaire dépend de
l'émetteur portatif.4.Appuyer en même temps et maintenir en‐
foncée la touche de la fonction désirée sur
l'émetteur portatif et celle à programmer.
La LED sur le rétroviseur intérieur com‐
mence à clignoter lentement.5.Dès que la LED clignote plus vite, relâcher
les touches. Le clignotement plus rapide in‐
dique que la touche sur le rétroviseur intér‐
ieur a été programmée.
Si la LED ne clignote pas plus vite au bout
de 60 secondes au maximum, modifier la
distance entre le rétroviseur intérieur et
l'émetteur portatif et répéter l'étape. Plu‐
sieurs essais avec des distances différentes
sont éventuellement nécessaires. Attendre
au moins 15 secondes entre les essais.6.Pour la programmation d'autres fonctions
sur d'autres touches, répéter les étapes 3 à
5.
Les dispositifs peuvent être pilotés avec les tou‐
ches sur le rétroviseur intérieur.
Particularité en cas de systèmes radio à
code variable
S'il n'est pas possible de piloter le dispositif
après une programmation répétée, veuillez vé‐
rifier si le dispositif à piloter est équipé d'un
système à code variable.
Pour cela consulter la notice d'utilisation du dis‐
positif ou appuyer plus longtemps sur les tou‐
ches du rétroviseur intérieur. Si la LED sur le ré‐
troviseur intérieur commence par clignoter vite
et puis reste allumée en permanence pendant
2 secondes, le dispositif est équipé d'un sys‐
tème à code variable. Le clignotement et l'allu‐
mage de la LED se répètent pendant environ
20 secondes.
En cas de dispositifs à code variable, la télé‐
commande universelle intégrée et le dispositif
doivent en plus être synchronisés.
Vous trouverez également des informations sur
la synchronisation dans la notice d'utilisation
du dispositif à régler.
Une deuxième personne facilité la synchronisa‐
tion.
Synchronisation :1.Arrêter la voiture à portée du dispositif télé‐
commandé.2.Programmer comme décrit la touche cor‐
respondante sur le rétroviseur intérieur.3.Localiser et appuyer sur la touche de syn‐
chronisation du dispositif à régler. Il reste
environ 30 secondes pour l'étape suivante.4.Maintenez enfoncée pendant environ 3 se‐
condes la touche programmée sur le rétro‐
viseur intérieur et puis la relâcher. Répéter
cette étape si nécessaire jusqu'à trois fois
pour terminer la synchronisation. La fonc‐
tion programmée est exécutée une fois la
synchronisation terminée.
Nouvelles programmations de touches
individuelles
1.Mettre le contact.2.Maintenir l'émetteur portatif à env. 1 à
3 po./2,5 à 8 cm de distance des touches
de mémoire.Seite 113Équipement intérieurCOMMANDES113
Online Edition for Part no. 01 40 2 967 714 - X/15

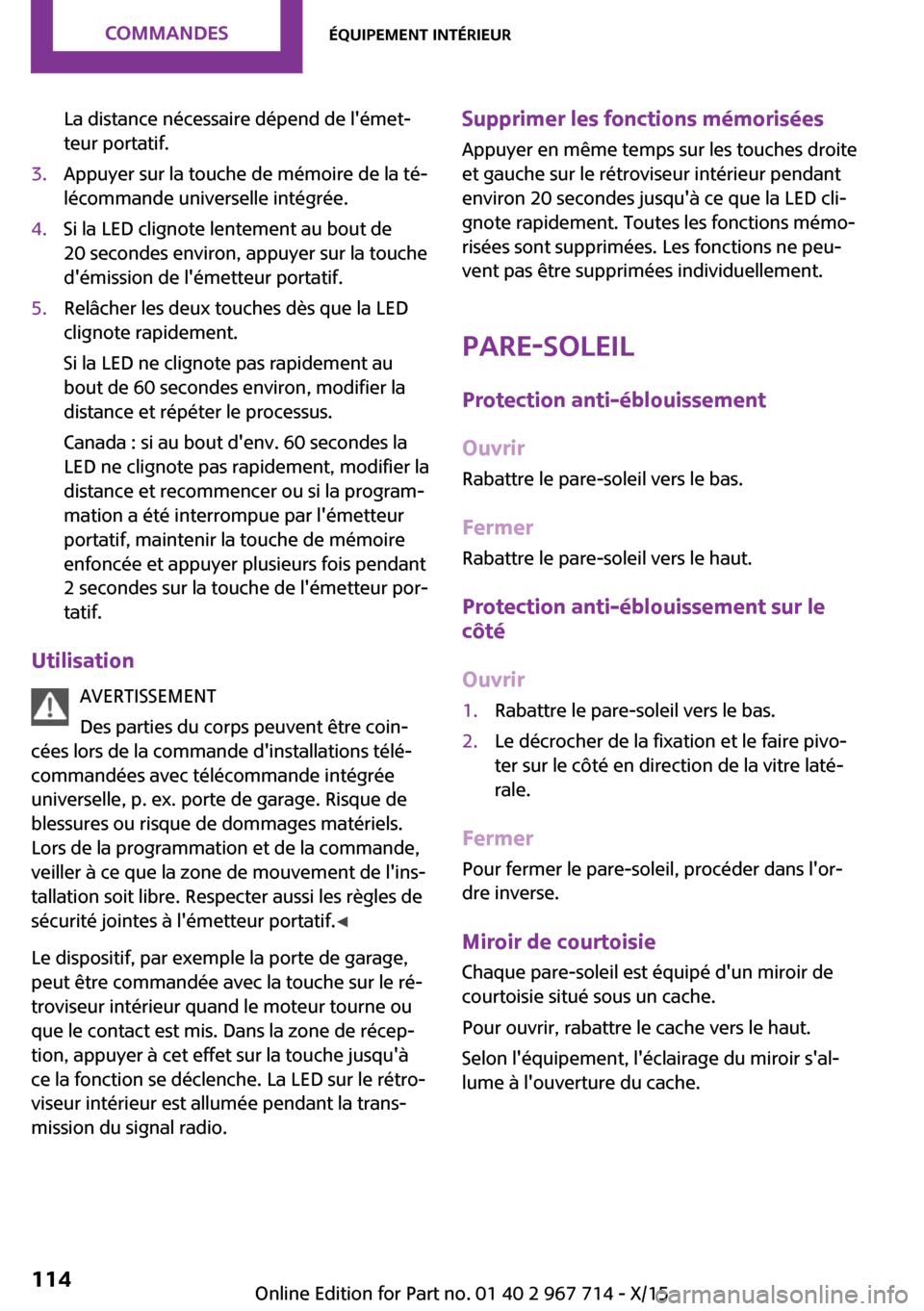

La distance nécessaire dépend de l'émet‐
teur portatif.3.Appuyer sur la touche de mémoire de la té‐
lécommande universelle intégrée.4.Si la LED clignote lentement au bout de
20 secondes environ, appuyer sur la touche
d'émission de l'émetteur portatif.5.Relâcher les deux touches dès que la LED
clignote rapidement.
Si la LED ne clignote pas rapidement au
bout de 60 secondes environ, modifier la
distance et répéter le processus.
Canada : si au bout d'env. 60 secondes la
LED ne clignote pas rapidement, modifier la
distance et recommencer ou si la program‐
mation a été interrompue par l'émetteur
portatif, maintenir la touche de mémoire
enfoncée et appuyer plusieurs fois pendant
2 secondes sur la touche de l'émetteur por‐
tatif.
Utilisation
AVERTISSEMENT
Des parties du corps peuvent être coin‐
cées lors de la commande d'installations télé‐
commandées avec télécommande intégrée
universelle, p. ex. porte de garage. Risque de
blessures ou risque de dommages matériels.
Lors de la programmation et de la commande,
veiller à ce que la zone de mouvement de l'ins‐
tallation soit libre. Respecter aussi les règles de
sécurité jointes à l'émetteur portatif. ◀
Le dispositif, par exemple la porte de garage,
peut être commandée avec la touche sur le ré‐
troviseur intérieur quand le moteur tourne ou
que le contact est mis. Dans la zone de récep‐
tion, appuyer à cet effet sur la touche jusqu'à
ce la fonction se déclenche. La LED sur le rétro‐
viseur intérieur est allumée pendant la trans‐
mission du signal radio.
Supprimer les fonctions mémorisées
Appuyer en même temps sur les touches droite
et gauche sur le rétroviseur intérieur pendant
environ 20 secondes jusqu'à ce que la LED cli‐
gnote rapidement. Toutes les fonctions mémo‐
risées sont supprimées. Les fonctions ne peu‐
vent pas être supprimées individuellement.
Pare-soleil
Protection anti-éblouissement
Ouvrir
Rabattre le pare-soleil vers le bas.
Fermer
Rabattre le pare-soleil vers le haut.
Protection anti-éblouissement sur le
côté
Ouvrir1.Rabattre le pare-soleil vers le bas.2.Le décrocher de la fixation et le faire pivo‐
ter sur le côté en direction de la vitre laté‐
rale.
Fermer
Pour fermer le pare-soleil, procéder dans l'or‐
dre inverse.
Miroir de courtoisie
Chaque pare-soleil est équipé d'un miroir de
courtoisie situé sous un cache.
Pour ouvrir, rabattre le cache vers le haut.
Selon l'équipement, l'éclairage du miroir s'al‐
lume à l'ouverture du cache.
Seite 114COMMANDESÉquipement intérieur114
Online Edition for Part no. 01 40 2 967 714 - X/15

Boussole numérique1Bouton de réglage au dos du rétroviseur2Visuel
Dans le visuel s'affiche le point cardinal princi‐
pal ou secondaire vers lequel vous roulez.
Principe de commande
Il est possible d'appeler différentes fonctions en
appuyant sur le bouton de réglage avec un ob‐
jet pointu, par exemple un stylo à bille ou un
objet similaire. Les possibilités de réglage ci-
après s'affichent l'une après l'autre, selon le
temps pendant lequel le bouton de réglage est
maintenu enfoncé :▷Appuyer brièvement : activation et désacti‐
vation de l'affichage.▷3 à 6 secondes : réglage de la zone de la
boussole.▷6 à 9 secondes : calibrage de la boussole.▷9 à 12 secondes : réglage direction à gau‐
che/à droite.▷12 à 15 secondes : réglage de la langue.
Réglage de la zone de boussole
Régler sur la voiture la zone de boussole appro‐
priée pour que celle-ci fonctionne correcte‐
ment, voir la mappemonde avec les zones de
boussole.
Appuyez sur le bouton de réglage 3 à 4 secon‐
des environ. Dans le visuel s'affiche le numéro
de la zone de boussole réglée.
Pour changer le réglage de la zone, appuyer
plusieurs fois brièvement sur le bouton de ré‐glage jusqu'à l'affichage dans le visuel du nu‐
méro de la zone de boussole correspondant à
votre localisation.
La boussole est de nouveau prête à l'emploi au
bout de 10 secondes environ.Seite 115Équipement intérieurCOMMANDES115
Online Edition for Part no. 01 40 2 967 714 - X/15

Calibrage de la boussole numérique
Dans les situations suivantes, il faut calibrer la
boussole numérique :▷Affichage d'un point cardinal erroné.▷Le point cardinal affiché ne change pas,
malgré une modification de la direction du
déplacement.▷Tous les points cardinaux ne sont pas affi‐
chés.
Marche à suivre
1.S'assurer qu'il n'y a pas d'objets métalliques
de grande taille ni de lignes à haute tension
à proximité de la voiture et qu'il y a suffi‐
samment de place pour décrire des cercles.2.Régler la zone de boussole actuellement
applicable.3.Appuyez sur le bouton de réglage 6 à 7 se‐
condes environ pour appeler C. Décrire en‐
suite au moins un cercle complet à une vi‐
tesse maximale de 4 mph/7 km/h. En cas
de calibrage réussi, l'affichage C est rem‐
placé par les points cardinaux.
Direction à droite/à gauche
La boussole numérique est déjà réglée départ
usine à la direction à droite ou à gauche de la
voiture.
Réglage de la langue
Appuyez sur le bouton de réglage 12 à 13 se‐
condes environ. Appuyez de nouveau briève‐
ment sur le bouton de réglage pour passer
d'anglais « E » à allemand « O » et réciproque‐
ment.
Le réglage est enregistré automatiquement au
bout de 10 secondes environ.
Porte-gobelet et cen‐
drier / allume-cigare
Porte-gobelet
Deux porte-gobelets sont situés à l'avant dans
la console centrale.
MINI Countryman : deux autres porte-gobelets
se trouvent à l'arrière, à l'extrémité de la con‐
sole centrale. D'autres porte-gobelets peuvent
être installés sur le center rail.
MINI Paceman : des porte-gobelets supplé‐
mentaires se trouvent à l'arrière, dans la con‐
sole située entre les sièges.
Selon l'équipement, d'autres porte-gobelets
peuvent être installés sur le center rail.
Seite 116COMMANDESÉquipement intérieur116
Online Edition for Part no. 01 40 2 967 714 - X/15

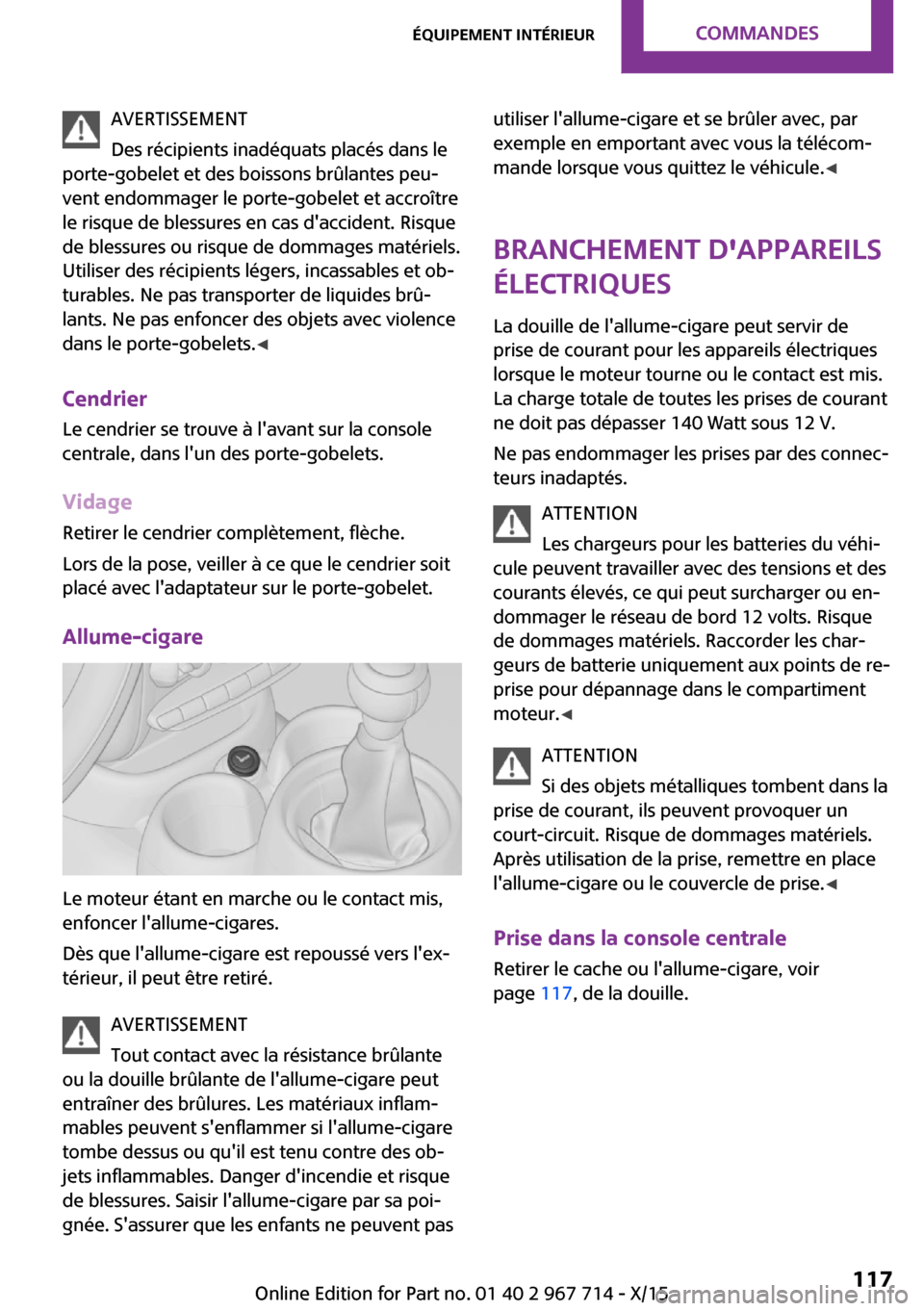

AVERTISSEMENT
Des récipients inadéquats placés dans le
porte-gobelet et des boissons brûlantes peu‐
vent endommager le porte-gobelet et accroître
le risque de blessures en cas d'accident. Risque
de blessures ou risque de dommages matériels.
Utiliser des récipients légers, incassables et ob‐
turables. Ne pas transporter de liquides brû‐
lants. Ne pas enfoncer des objets avec violence
dans le porte-gobelets. ◀
Cendrier Le cendrier se trouve à l'avant sur la console
centrale, dans l'un des porte-gobelets.
Vidage
Retirer le cendrier complètement, flèche.
Lors de la pose, veiller à ce que le cendrier soit
placé avec l'adaptateur sur le porte-gobelet.
Allume-cigare
Le moteur étant en marche ou le contact mis,
enfoncer l'allume-cigares.
Dès que l'allume-cigare est repoussé vers l'ex‐
térieur, il peut être retiré.
AVERTISSEMENT
Tout contact avec la résistance brûlante
ou la douille brûlante de l'allume-cigare peut
entraîner des brûlures. Les matériaux inflam‐
mables peuvent s'enflammer si l'allume-cigare
tombe dessus ou qu'il est tenu contre des ob‐
jets inflammables. Danger d'incendie et risque
de blessures. Saisir l'allume-cigare par sa poi‐
gnée. S'assurer que les enfants ne peuvent pas
utiliser l'allume-cigare et se brûler avec, par
exemple en emportant avec vous la télécom‐
mande lorsque vous quittez le véhicule. ◀
Branchement d'appareils
électriques
La douille de l'allume-cigare peut servir de
prise de courant pour les appareils électriques
lorsque le moteur tourne ou le contact est mis.
La charge totale de toutes les prises de courant
ne doit pas dépasser 140 Watt sous 12 V.
Ne pas endommager les prises par des connec‐
teurs inadaptés.
ATTENTION
Les chargeurs pour les batteries du véhi‐
cule peuvent travailler avec des tensions et des
courants élevés, ce qui peut surcharger ou en‐
dommager le réseau de bord 12 volts. Risque
de dommages matériels. Raccorder les char‐
geurs de batterie uniquement aux points de re‐
prise pour dépannage dans le compartiment
moteur. ◀
ATTENTION
Si des objets métalliques tombent dans la
prise de courant, ils peuvent provoquer un
court-circuit. Risque de dommages matériels.
Après utilisation de la prise, remettre en place
l'allume-cigare ou le couvercle de prise. ◀

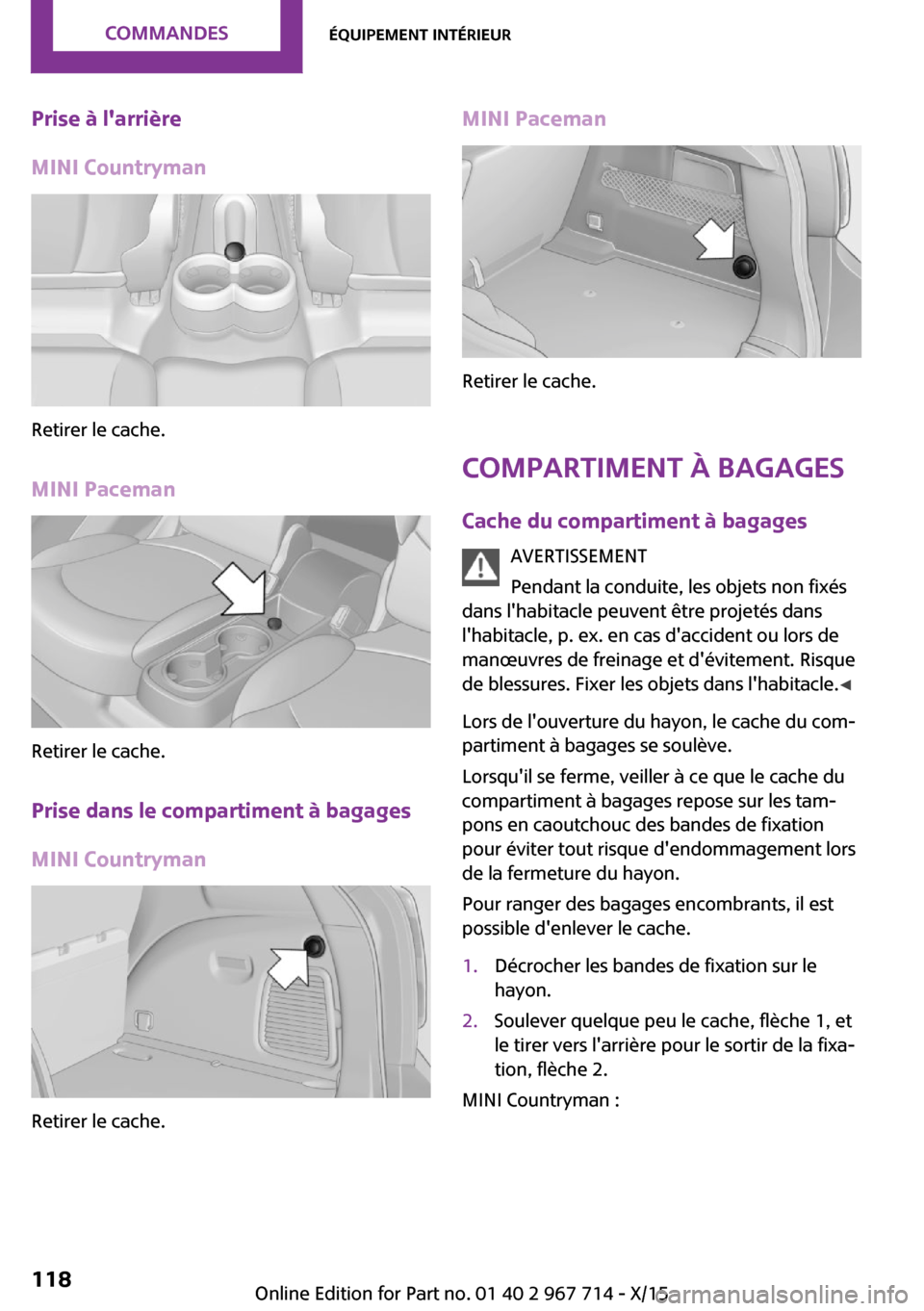

Prise dans la console centrale
Retirer le cache ou l'allume-cigare, voir
page 117, de la douille.Seite 117Équipement intérieurCOMMANDES117
Online Edition for Part no. 01 40 2 967 714 - X/15

Prise à l'arrière
MINI Countryman
Retirer le cache.
MINI Paceman
Retirer le cache.Prise dans le compartiment à bagages
MINI Countryman
Retirer le cache.
MINI Paceman
Retirer le cache.
Compartiment à bagages
Cache du compartiment à bagages AVERTISSEMENT
Pendant la conduite, les objets non fixés
dans l'habitacle peuvent être projetés dans
l'habitacle, p. ex. en cas d'accident ou lors de
manœuvres de freinage et d'évitement. Risque
de blessures. Fixer les objets dans l'habitacle. ◀
Lors de l'ouverture du hayon, le cache du com‐
partiment à bagages se soulève.
Lorsqu'il se ferme, veiller à ce que le cache du
compartiment à bagages repose sur les tam‐
pons en caoutchouc des bandes de fixation
pour éviter tout risque d'endommagement lors
de la fermeture du hayon.
Pour ranger des bagages encombrants, il est
possible d'enlever le cache.
1.Décrocher les bandes de fixation sur le
hayon.2.Soulever quelque peu le cache, flèche 1, et
le tirer vers l'arrière pour le sortir de la fixa‐
tion, flèche 2.
MINI Countryman :
Seite 118COMMANDESÉquipement intérieur118
Online Edition for Part no. 01 40 2 967 714 - X/15

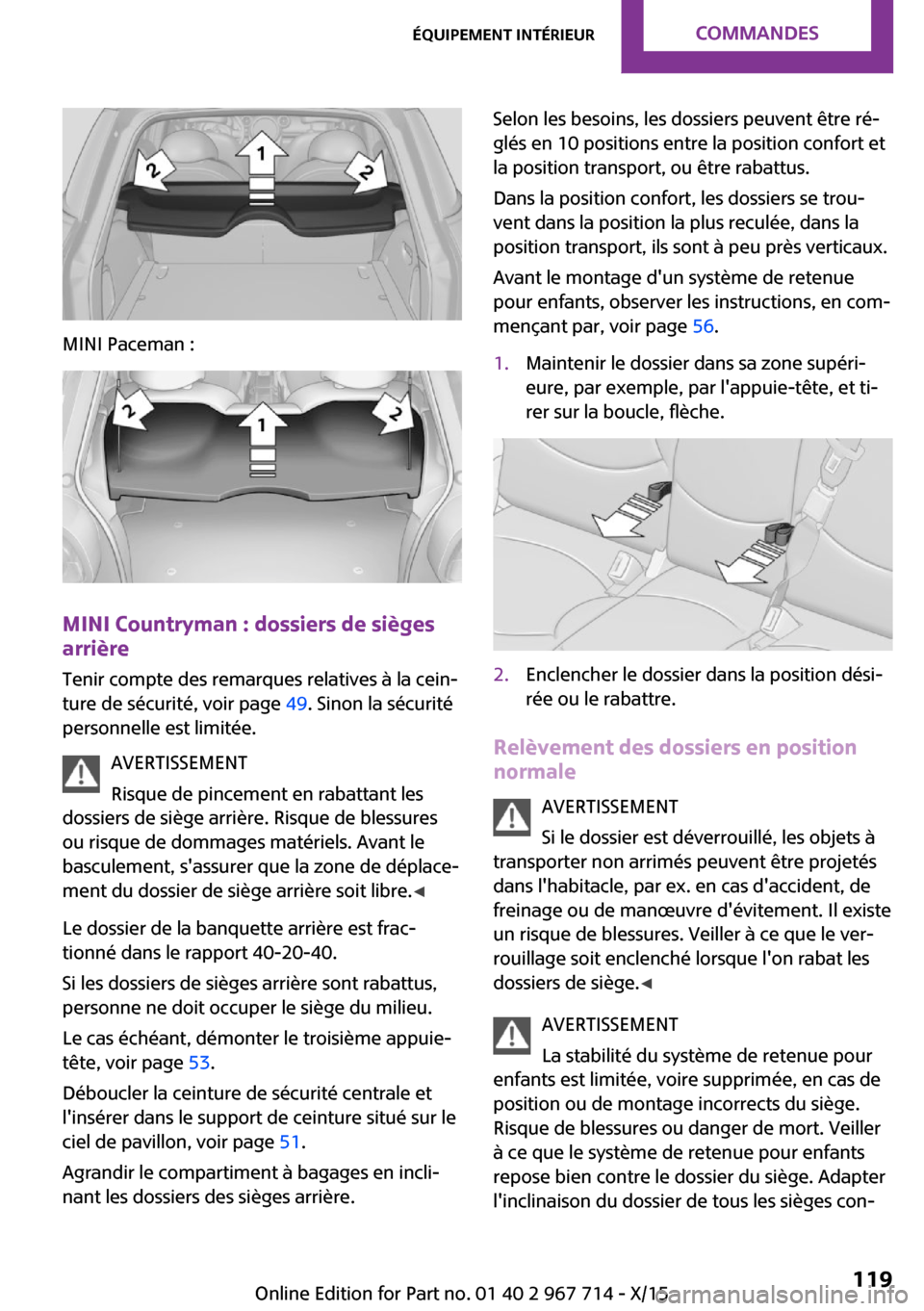

MINI Paceman :
MINI Countryman : dossiers de sièges
arrière
Tenir compte des remarques relatives à la cein‐
ture de sécurité, voir page 49. Sinon la sécurité
personnelle est limitée.
AVERTISSEMENT
Risque de pincement en rabattant les
dossiers de siège arrière. Risque de blessures
ou risque de dommages matériels. Avant le
basculement, s'assurer que la zone de déplace‐
ment du dossier de siège arrière soit libre. ◀
Le dossier de la banquette arrière est frac‐
tionné dans le rapport 40-20-40.
Si les dossiers de sièges arrière sont rabattus,
personne ne doit occuper le siège du milieu.
Le cas échéant, démonter le troisième appuie-
tête, voir page 53.
Déboucler la ceinture de sécurité centrale et
l'insérer dans le support de ceinture situé sur le
ciel de pavillon, voir page 51.
Agrandir le compartiment à bagages en incli‐
nant les dossiers des sièges arrière.
Selon les besoins, les dossiers peuvent être ré‐
glés en 10 positions entre la position confort et
la position transport, ou être rabattus.
Dans la position confort, les dossiers se trou‐
vent dans la position la plus reculée, dans la
position transport, ils sont à peu près verticaux.
Avant le montage d'un système de retenue
pour enfants, observer les instructions, en com‐
mençant par, voir page 56.1.Maintenir le dossier dans sa zone supéri‐
eure, par exemple, par l'appuie-tête, et ti‐
rer sur la boucle, flèche.2.Enclencher le dossier dans la position dési‐
rée ou le rabattre.
Relèvement des dossiers en position
normale
AVERTISSEMENT
Si le dossier est déverrouillé, les objets à
transporter non arrimés peuvent être projetés
dans l'habitacle, par ex. en cas d'accident, de
freinage ou de manœuvre d'évitement. Il existe
un risque de blessures. Veiller à ce que le ver‐
rouillage soit enclenché lorsque l'on rabat les
dossiers de siège. ◀
AVERTISSEMENT
La stabilité du système de retenue pour
enfants est limitée, voire supprimée, en cas de
position ou de montage incorrects du siège.
Risque de blessures ou danger de mort. Veiller
à ce que le système de retenue pour enfants
repose bien contre le dossier du siège. Adapter
l'inclinaison du dossier de tous les sièges con‐
Seite 119Équipement intérieurCOMMANDES119
Online Edition for Part no. 01 40 2 967 714 - X/15

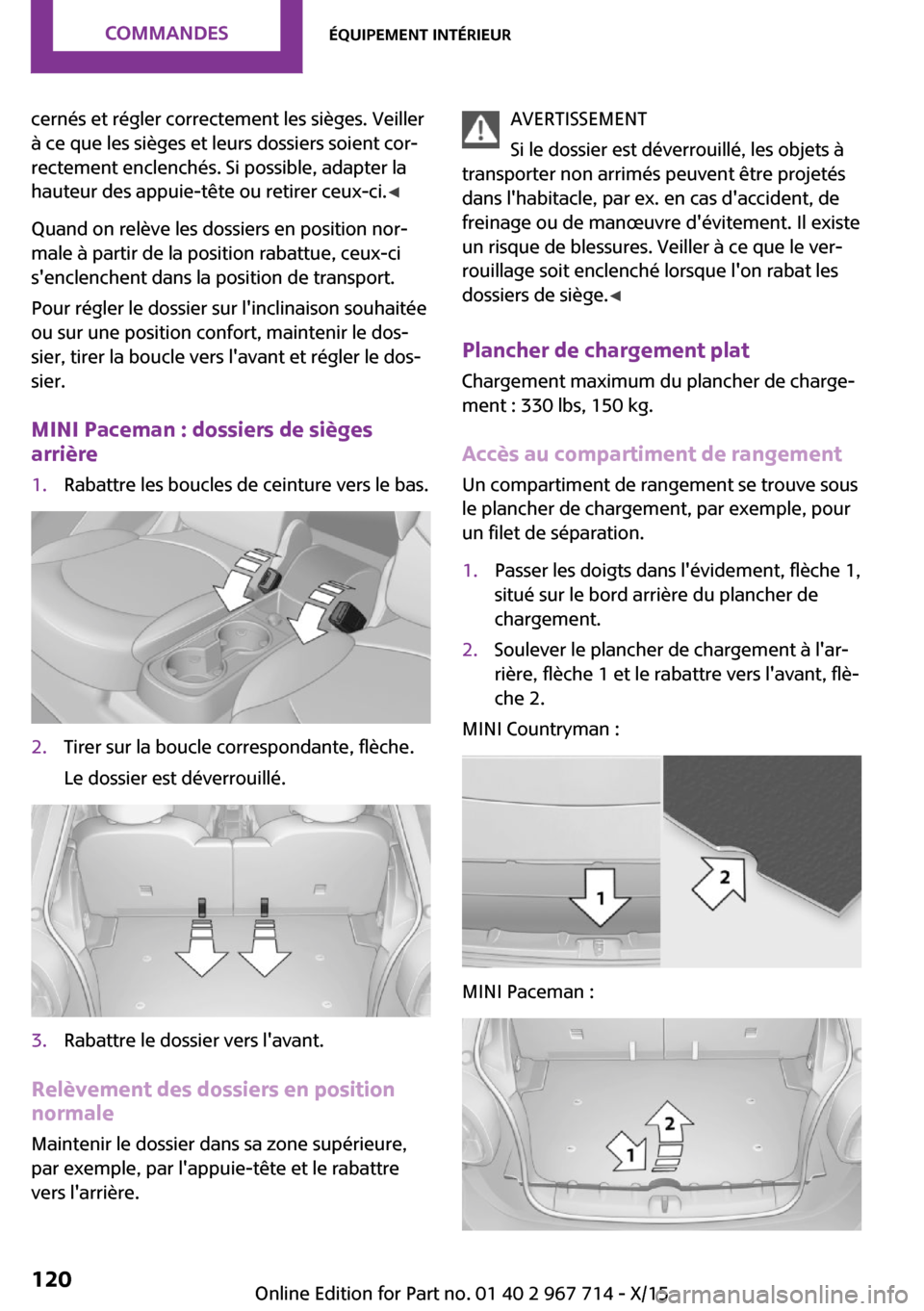

cernés et régler correctement les sièges. Veiller
à ce que les sièges et leurs dossiers soient cor‐
rectement enclenchés. Si possible, adapter la
hauteur des appuie-tête ou retirer ceux-ci. ◀
Quand on relève les dossiers en position nor‐
male à partir de la position rabattue, ceux-ci
s'enclenchent dans la position de transport.
Pour régler le dossier sur l'inclinaison souhaitée
ou sur une position confort, maintenir le dos‐
sier, tirer la boucle vers l'avant et régler le dos‐
sier.
MINI Paceman : dossiers de sièges
arrière1.Rabattre les boucles de ceinture vers le bas.2.Tirer sur la boucle correspondante, flèche.
Le dossier est déverrouillé.3.Rabattre le dossier vers l'avant.
Relèvement des dossiers en position
normale
Maintenir le dossier dans sa zone supérieure,
par exemple, par l'appuie-tête et le rabattre
vers l'arrière.
AVERTISSEMENT
Si le dossier est déverrouillé, les objets à
transporter non arrimés peuvent être projetés
dans l'habitacle, par ex. en cas d'accident, de
freinage ou de manœuvre d'évitement. Il existe
un risque de blessures. Veiller à ce que le ver‐
rouillage soit enclenché lorsque l'on rabat les
dossiers de siège. ◀
Plancher de chargement plat Chargement maximum du plancher de charge‐
ment : 330 lbs, 150 kg.
Accès au compartiment de rangement Un compartiment de rangement se trouve sous
le plancher de chargement, par exemple, pour
un filet de séparation.1.Passer les doigts dans l'évidement, flèche 1,
situé sur le bord arrière du plancher de
chargement.2.Soulever le plancher de chargement à l'ar‐
rière, flèche 1 et le rabattre vers l'avant, flè‐
che 2.
MINI Countryman :
MINI Paceman :
Seite 120COMMANDESÉquipement intérieur120
Online Edition for Part no. 01 40 2 967 714 - X/15
