2015 MAZDA MODEL CX-5 ECO mode

Black plate (184,1)
Type A/Type B
Le témoin/indication d'avertissement
d'anomalie de la direction assistée
s'allume ou clignote en cas d'anomalie
avec la direction assistée tandis que le
moteur tourne.
Si le témoin/indication d'avertissement
s'allume ou clignote, garer immédiatement
le véhicule dans un endroit sûr et couper
le moteur.
Si le témoin/indication d'avertissement ne
s'éteint pas même si le moteur est ensuite
redémarré, consulter un concessionnaire
agréé Mazda.
REMARQUE
lSi le témoin/indication d'avertissement
s'allume ou clignote, la direction assistée
ne fonctionnera pas normalement. Dans ce
cas, il est encore possible d'opérer le volant
de direction, mais il se peut que l'opération
semble plus difficile par rapport à la
normale et le volant de direction risque de
vibrer lorsqu'on l'opère.
lSi l'on secoue le volant de direction
alternativement vers la gauche et la droite
pendant que le véhicule est arrêté ou qu'il
se déplace très lentement, le système de
direction assistée passera en mode de
protection, ce qui rendra la rotation du
volant plus difficile; toutefois, ceci
n'indique aucune anomalie. Si ceci se
produit, stationner le véhicule dans un lieu
sûr et attendre quelques minutes que le
système revienne à un état normal.
qVoyant du système de coussins
d'air/dispositif de prétension de
ceinture de sécurité avant
Si le système de coussins d'air/dispositif
de prétension de ceinture de sécurité avant
est normal, le voyant s'allume lorsque le
contacteur est mis à ON ou après que le
moteur soit lancé. Le voyant s'éteint après
une période de temps spécifiée.
Une anomalie du système est indiquée par
le fait que le voyant reste clignoté, allumé
ou ne s'allume pas du tout lorsque le
contacteur est mis à ON. Dans un de ces
cas, s'adresser à un concessionnaire agréé
Mazda dès que possible. Le système
risque de ne pas fonctionner en cas
d'accident.
PRUDENCE
Ne jamais toucher au systèmes de
coussin d'air/dispositif de prétension, et
toujours confier tous les travaux
l'entretien et de réparation à un
concessionnaire agréé Mazda:
Le fait de faire l'entretien soi-même
ou de toucher au système est
dangereux. Les coussins d'air/
dispositif de prétension peuvent se
déclencher accidentellement ou être
désactivés causant des blessures
graves ou mortelles.
4-36
En cours de conduite
Tableau de bord et affichage
CX-5_8DR3-EC-14A_Edition3 Page184
Monday, June 30 2014 3:20 PM
Form No.8DR3-EC-14A

Black plate (185,1)
qVoyant de niveau bas de carburant
Ce voyant indique que le réservoir sera
bientôt vide.
Faire le plein dès que possible.
qIndication d'avertissement/témoin
de vérification du bouchon du
réservoir de carburant
í
Type B
Ce voyant s'allume pendant quelques
secondes lorsque le contacteur est mis sur
ON.
Type A/Type B
Si le voyant/indication de vérification du
bouchon du réservoir de carburant
s'allume pendant que vous conduisez, il
est possible que le bouchon du réservoir
de carburant ne soit pas installé
correctement. Arrêter le moteur et
réinstaller le bouchon de réservoir de
carburant.
Se référer au Bouchon de réservoir de
carburant à la page 3-28.
qVoyant de ceintures de sécurité
Siège du conducteur
Siège du passager avantí
Avec voyant pour le siège du passager
avant
Le voyant de ceintures de sécurité
s'allume si le siège conducteur ou
passager avant est occupé et la ceinture
n'est pas bouclée lorsque le contacteur est
sur ON.
Sans voyant pour le siège du passager
avant
Le voyant de ceintures de sécurité
s'allume si le siège conducteur est occupé
et la ceinture n'est pas bouclée lorsque le
contacteur est sur ON.
En cours de conduite
Tableau de bord et affichage
4-37íCertains modèles.
CX-5_8DR3-EC-14A_Edition3 Page185
Monday, June 30 2014 3:20 PM
Form No.8DR3-EC-14A

Black plate (186,1)
Rappel de bouclage des ceintures de
sécurité
Siège avant
Si l'on conduit le véhicule alors que la
ceinture de sécurité du conducteur ou du
passager avant n'est pas bouclée, le voyant
de ceintures de sécurité s'allume et une
alarme sonore retentit.
REMARQUE
Certains modèles n'ont pas la fonction de
rappel de ceinture de sécurité pour le siège du
passager avant.
Si la ceinture de sécurité du conducteur ou
du passager avant n'est pas bouclée
(uniquement lorsque le siège du passager
avant est occupé) et si le véhicule est
conduit à une vitesse dépassant 20 km/h
(12 mi/h) environ, le voyant clignotera et
un bip sonore retentira. Après un court
délai, le voyant cesse de clignoter et reste
allumé et le bip sonore cesse.
Tant qu'une ceinture de sécurité n'est pas
bouclée ou avant l'écoulement d'un temps
donné, le bip sonore ne s'arrêtera pas
même si la vitesse du véhicule ralentit à
moins de 20 km/h (12 mi/h).REMARQUE
lLe voyant clignote et un signal sonore
d'avertissement se fait entendre pendant
environ 6 secondes si la ceinture de sécurité
du conducteur n'est pas bouclée lorsque le
contacteur est mis sur ON.
lSi la ceinture de sécurité du conducteur ou
du passager avant n'est pas bouclée après
l'arrêt du bip sonore (le voyant reste
allumé) et si la vitesse du véhicule dépasse
20 km/h (12 mi/h), le voyant clignote et le
bip sonore retentit à nouveau.
lSi des objets lourds sont placés sur le siège
du passager avant, il est possible que la
fonction de voyant/bip de ceinture de
sécurité du passager avant s'enclenche,
selon le poids de ces objets.
lPour permettre au capteur de chargement
du siège de passager avant de fonctionner
correctement, n'utiliser pas de coussin
supplémentaire sur le siège pour vous
asseoir. Le capteur risque de ne pas
fonctionner correctement car il sera gêné
par le coussin additionnel.
lLorsqu'un petit enfant s'assoit sur le siège
du passager avant, il est possible que le
voyant ne s'enclenche pas.
q
Indication d'avertissement/
voyant de portière ouverte
Type A
Type B
4-38
En cours de conduite
Tableau de bord et affichage
CX-5_8DR3-EC-14A_Edition3 Page186
Monday, June 30 2014 3:20 PM
Form No.8DR3-EC-14A

Black plate (187,1)
Type A
Cette indication d'avertissement s'allume
lorsqu'une des portières n'est pas
correctement fermée.
Bien fermer la portière avant de conduire
le véhicule.
Type B
Ce voyant s'allume lorsqu'une des
portières ou le hayon n'est pas
correctement fermé.
Bien fermer la portière ou le hayon avant
de conduire le véhicule.
qIndication d'avertissement de hayon
ouvert (Tableau de bord de type A)í
Cette indication d'avertissement s'allume
lorsque le hayon n'est pas bien fermé.
Bien fermer le hayon avant de conduire le
véhicule.
qIndication d'avertissement/voyant
de niveau bas du liquide lave-glaceí
Ce voyant indique qu'il ne reste que très
peu de liquide de lave-glace. Ajouter du
liquide (page 6-26).
qVoyant du système de surveillance
de pression des pneus
Ce voyant s'allume pendant quelques
secondes lorsque le contacteur est mis sur
ON.
Le voyant s'allume et un bip sonore
retentit lorsque la pression de gonflage
d'un ou plusieurs des pneus est trop basse
et il clignote en cas d'anomalie du
système.
En cours de conduite
Tableau de bord et affichage
4-39íCertains modèles.
CX-5_8DR3-EC-14A_Edition3 Page187
Monday, June 30 2014 3:20 PM
Form No.8DR3-EC-14A

Black plate (192,1)

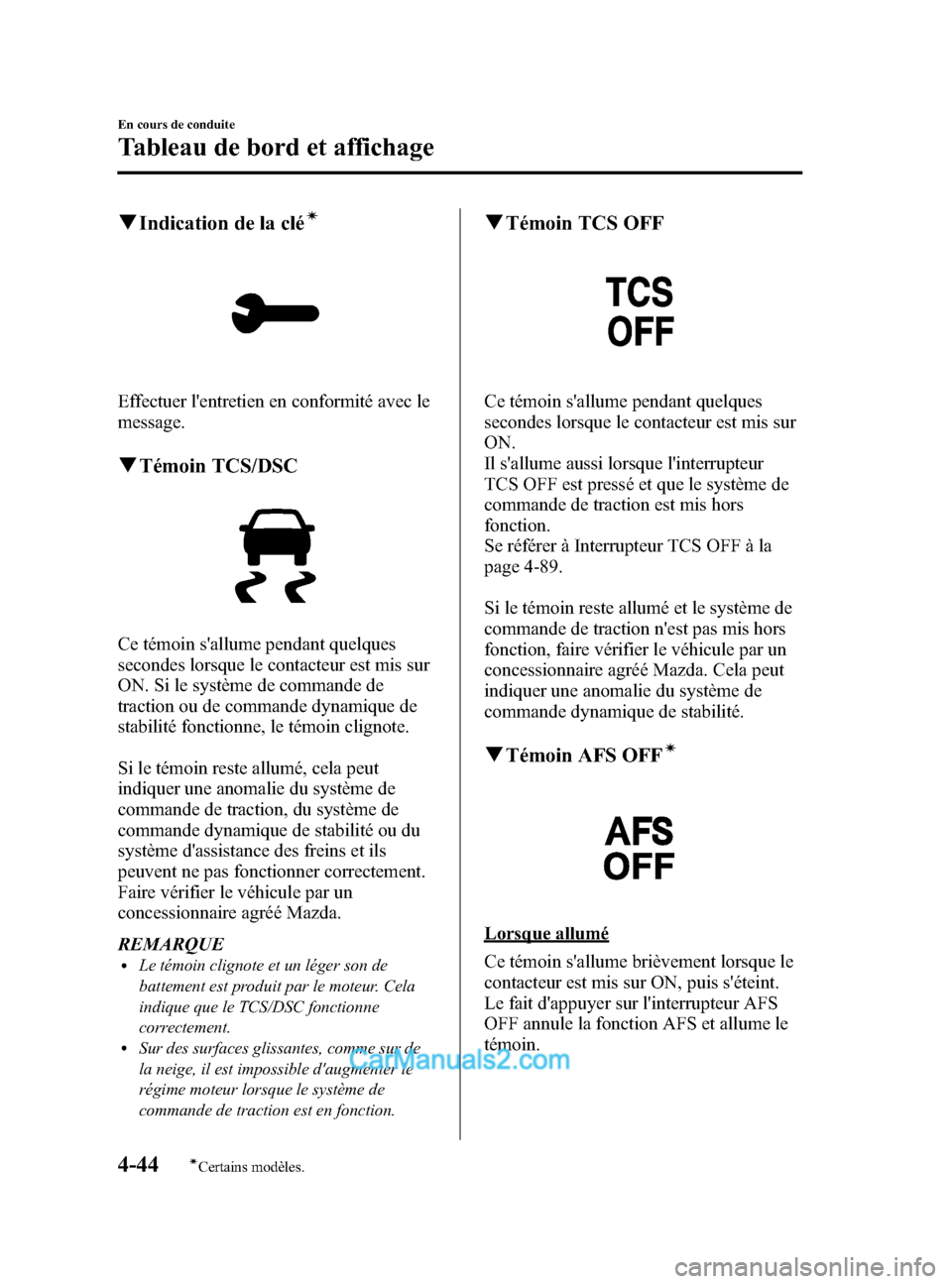

qIndication de la cléí
Effectuer l'entretien en conformité avec le
message.
qTémoin TCS/DSC
Ce témoin s'allume pendant quelques
secondes lorsque le contacteur est mis sur
ON. Si le système de commande de
traction ou de commande dynamique de
stabilité fonctionne, le témoin clignote.
Si le témoin reste allumé, cela peut
indiquer une anomalie du système de
commande de traction, du système de
commande dynamique de stabilité ou du
système d'assistance des freins et ils
peuvent ne pas fonctionner correctement.
Faire vérifier le véhicule par un
concessionnaire agréé Mazda.
REMARQUE
lLe témoin clignote et un léger son de
battement est produit par le moteur. Cela
indique que le TCS/DSC fonctionne
correctement.
lSur des surfaces glissantes, comme sur de
la neige, il est impossible d'augmenter le
régime moteur lorsque le système de
commande de traction est en fonction.
qTémoin TCS OFF
Ce témoin s'allume pendant quelques
secondes lorsque le contacteur est mis sur
ON.
Il s'allume aussi lorsque l'interrupteur
TCS OFF est pressé et que le système de
commande de traction est mis hors
fonction.
Se référer à Interrupteur TCS OFF à la
page 4-89.
Si le témoin reste allumé et le système de
commande de traction n'est pas mis hors
fonction, faire vérifier le véhicule par un
concessionnaire agréé Mazda. Cela peut
indiquer une anomalie du système de
commande dynamique de stabilité.
qTémoin AFS OFFí
Lorsque allumé
Ce témoin s'allume brièvement lorsque le
contacteur est mis sur ON, puis s'éteint.
Le fait d'appuyer sur l'interrupteur AFS
OFF annule la fonction AFS et allume le
témoin.
4-44
En cours de conduite
íCertains modèles.
Tableau de bord et affichage
CX-5_8DR3-EC-14A_Edition3 Page192
Monday, June 30 2014 3:20 PM
Form No.8DR3-EC-14A

Black plate (193,1)
Lorsque clignotant
Le témoin clignote en permanence si le
système est défectueux. S'adresser à un
concessionnaire agréé Mazda.
REMARQUE
lLes phares fonctionnent même si le système
d'éclairage avant adaptable n'est pas
opérationnel en raison d'anomalies de
fonctionnement.
lEn cas d'anomalie de fonctionnement de la
fonction de réglage automatique du niveau
des phares, le témoin clignote.
qTémoin d'assistance de frein
intelligent Ville (SCBS) OFFí
Ce voyant s'allume pendant quelques
secondes lorsque le contacteur est mis sur
ON.
Lorsque le système d'assistance de frein
intelligent Ville (SCBS) est désactivé, le
témoin d'assistance de frein intelligent
Ville (SCBS) OFF s'allume.
Se référer à Fonctions de personnalisation
à la page 9-11.
REMARQUE
Pour arrêter l'opération TCS, appuyer sur
l'interrupteur TCS OFF, le fonctionnement du
système d'assistance de frein intelligent Ville
(SCBS) s'arrête également et le témoin
d'assistance de frein intelligent Ville (SCBS)
OFF s'allume.
qTémoin de la faible température
du liquide de refroidissement du
moteur (bleu)
L'éclairage s'allume en continu lorsque la
température du liquide de refroidissement
du moteur est faible et s'éteint une fois
que le moteur est chaud.
Si le témoin de la faible température du
liquide de refroidissement du moteur reste
allumé une fois le moteur suffisamment
réchauffé, il est possible que le capteur de
température ne fonctionne pas
correctement. S'adresser à un
concessionnaire agréé Mazda.
qIndication de position de plage de
boîte de vitesse
Ceci indique la position de plage
sélectionnée.
Témoin de position de rapport
En mode manuel, la lettre “M ”du témoin
de position de plage s'allume et le numéro
du rapport sélectionné s'affiche.
En cours de conduite
Tableau de bord et affichage
4-45íCertains modèles.
CX-5_8DR3-EC-14A_Edition3 Page193
Monday, June 30 2014 3:20 PM
Form No.8DR3-EC-14A

Black plate (195,1)
Témoin principal de régulateur de
vitesse de croisière (ambre)
Ce témoin s'allume ambre lorsque
l'interrupteur ON est pressé et le système
de régulateur de vitesse de croisière est
activé.
Témoin de réglage du régulateur de
vitesse de croisière (vert)
Ce témoin s'allume vert lorsqu'une vitesse
de croisière est réglée.
qTémoin BSM OFFí
Ce voyant s'allume pendant quelques
secondes lorsque le contacteur est mis sur
ON.
Le témoin BSM OFF s'allume lorsque le
système BSM est désactivé à l'aide de
l'interrupteur BSM OFF.
En cas d'anomalie de fonctionnement du
système BSM, le témoin clignote.
S'adresser à un concessionnaire agréé
Mazda.
REMARQUE
Si le véhicule est utilisé sur une route avec peu
de circulation et peu de véhicules pouvant être
détectés par les capteurs radars, il est possible
que le fonctionnement du système soit
interrompu (le témoin BSM OFF du tableau de
bord clignote). Ceci n'indique toutefois pas
une anomalie.
qTémoin de feux allumés
Ce témoin s'allume lorsque les feux
extérieurs et l'éclairage du tableau de bord
sont allumés.
Le témoin continue à clignoter si le
système d'éclairage présente une
anomalie. S'adresser à un concessionnaire
agréé Mazda.
En cours de conduite
Tableau de bord et affichage
4-47íCertains modèles.
CX-5_8DR3-EC-14A_Edition3 Page195
Monday, June 30 2014 3:20 PM
Form No.8DR3-EC-14A

Black plate (203,1)

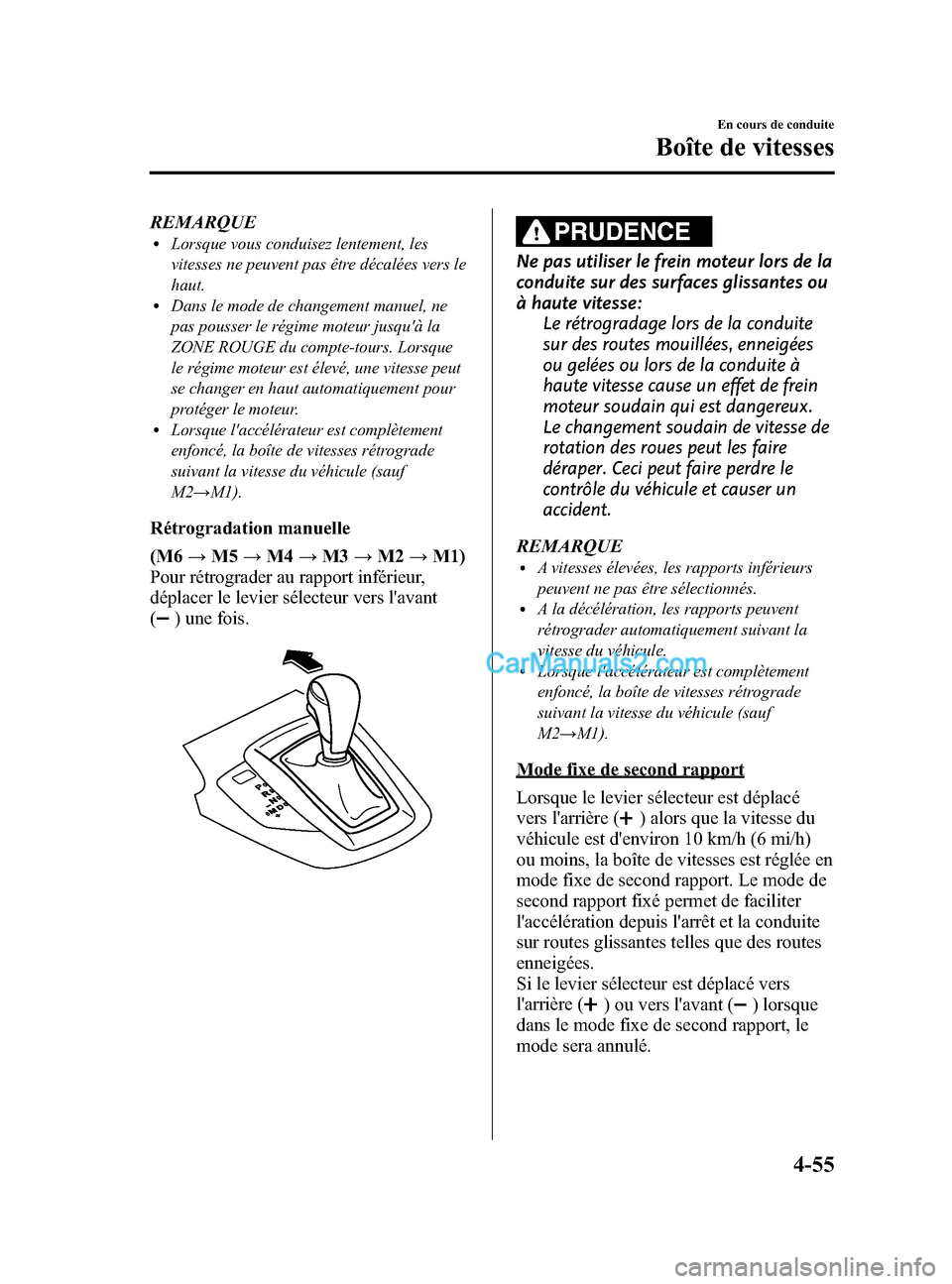

REMARQUElLorsque vous conduisez lentement, les
vitesses ne peuvent pas être décalées vers le
haut.
lDans le mode de changement manuel, ne
pas pousser le régime moteur jusqu'à la
ZONE ROUGE du compte-tours. Lorsque
le régime moteur est élevé, une vitesse peut
se changer en haut automatiquement pour
protéger le moteur.
lLorsque l'accélérateur est complètement
enfoncé, la boîte de vitesses rétrograde
suivant la vitesse du véhicule (sauf
M2→M1).
Rétrogradation manuelle
(M6 →M5 →M4 →M3 →M2 →M1)
Pour rétrograder au rapport inférieur,
déplacer le levier sélecteur vers l'avant
(
) une fois.
PRUDENCE
Ne pas utiliser le frein moteur lors de la
conduite sur des surfaces glissantes ou
à haute vitesse: Le rétrogradage lors de la conduite
sur des routes mouillées, enneigées
ou gelées ou lors de la conduite à
haute vitesse cause un effet de frein
moteur soudain qui est dangereux.
Le changement soudain de vitesse de
rotation des roues peut les faire
déraper. Ceci peut faire perdre le
contrôle du véhicule et causer un
accident.
REMARQUE
lA vitesses élevées, les rapports inférieurs
peuvent ne pas être sélectionnés.
lA la décélération, les rapports peuvent
rétrograder automatiquement suivant la
vitesse du véhicule.
lLorsque l'accélérateur est complètement
enfoncé, la boîte de vitesses rétrograde
suivant la vitesse du véhicule (sauf
M2 →M1).
Mode fixe de second rapport
Lorsque le levier sélecteur est déplacé
vers l'arrière (
) alors que la vitesse du
véhicule est d'environ 10 km/h (6 mi/h)
ou moins, la boîte de vitesses est réglée en
mode fixe de second rapport. Le mode de
second rapport fixé permet de faciliter
l'accélération depuis l'arrêt et la conduite
sur routes glissantes telles que des routes
enneigées.
Si le levier sélecteur est déplacé vers
l'arrière (
) ou vers l'avant () lorsque
dans le mode fixe de second rapport, le
mode sera annulé.
En cours de conduite
Boîte de vitesses
4-55
CX-5_8DR3-EC-14A_Edition3 Page203
Monday, June 30 2014 3:20 PM
Form No.8DR3-EC-14A
