2015 MAZDA MODEL CX-5 Beknopte handleiding (in Dutch)

24
Tijdens het rijden
Accelerator AANAccu
Elektrische stroom
Elektrische componentenMotorcomponentenVoertuigsystemen:Airconditioning
Audio
Koplampen, enz.
Variabele
spanning
dynamo Motor
BandCondensatorDC-DC
omzetter
Elektrische componentenMotorcomponentenVoertuigsystemen:Airconditioning
Audio
Koplampen, enz.
Accelerator UIT
EnergieregeneratieLadenAccuElektrische stroomMotor
Variabele
spanning
dynamo
Band
CondensatorDC-DC
omzetter
Kinetische energie
Elektrische spanning
i-ELOOP systeem
Bij conventionele voertuigen komt de kinetische energie die gegenereerd wordt
wanneer het voertuig snelheid mindert door het in werking stellen van de remmen of
tijdens afremmen op de motor als hitte vrij. Door deze vrijkomende kinetische
energie om te zetten in elektriciteit en deze te gebruiken voor de aandrijving van de
apparatuur en accessoires van het voertuig zoals de airconditioning en de
audio-installatie, kan het brandstofverbruik teruggebracht worden. Mazda's systeem
voor het genereren van elektriciteit uit deze kinetische energie wordt het Regeneratief
Remsysteem (i-ELOOP) genoemd.
Zie voor bijzonderheden Hoofdstuk 4, “i-ELOOP”.
De regeneratiestatus van het i-ELOOP systeem wordt getoond op de audiodisplay.
Indikatie op display
Bedrijfstoestanddisplay
Bedrijfstoestand
Toont het niveau van de elektriciteit die
opgewekt wordt door regeneratief remmen.
Toont de hoeveelheid elektriciteit die
opgeslagen is in de condensator.
Toont de status van de elektriciteit die wordt
opgeslagen in de condensator en geleverd
wordt aan de elektrische apparatuur (op de
display wordt tegelijkertijd de gehele auto
verlicht weergegeven).
%:A&8&0.A'FKVKQPA3WKEM)WKFGKPFD

25
Tijdens het rijden
X merkteken Vol Laag
Dieseldeeltjesfilter
Het dieseldeeltjesfilter verzamelt en verwijdert de meeste deeltjes (PM) in de
uitlaatgassen van een dieselmotor.
Inspecteer het motoroliepeil regelmatig (alvorens in de auto te stappen). Als bij het
inspecteren van de motorolie het motoroliepeil dichtbij of hoger is dan het “X”
merkteken op de peilstok, de motorolie verversen.
Telkens wanneer de motorolie ververst wordt, dient de motorstuureenheid van de
auto zo spoedig mogelijk teruggesteld te worden. Anders bestaat de kans dat het
moersleutelindikatielampje of motoroliewaarschuwingslampje gaat branden.
Zie voor bijzonderheden Hoofdstuk 4, “i-ELOOP”, “Bandenspanningcontrolesysteem”,
“Dieseldeeltjesfilter” of Hoofdstuk 6, “Zelf uit te voeren onderhoud”.
Het bandenspanningcontrolesysteem (TPMS) controleert de bandenspanning van
alle vier wielen. Als de bandenspanning van één of meerdere banden te laag is,
waarschuwt het systeem de bestuurder door middel van het waarschuwingslampje
van het bandenspanningcontrolesysteem in de instrumentengroep en een pieptoon.
In onderstaande gevallen dient het initialiseren van het systeem uitgevoerd te
worden om het systeem normaal te laten functioneren.
• De bandenspanning wordt afgesteld.
• De banden worden onderling uitgewisseld.
• Een band of wiel wordt vernieuwd.
• De accu is vernieuwd of volledig uitgeput.
• Het waarschuwingslampje van het
bandenspanningcontrolesysteem brandt.
Bandenspanningcontrolesysteem
Zie voor het terugstellen van de motorstuureenheid de procedure voor het
terugstellen van de motorstuureenheid of neem contact op met een deskundige
reparateur, bij voorkeur een officiële Mazda reparateur.
i-ELOOP laaddisplay
Als er met de auto wordt gereden terwijl
“i-ELOOP laadt op” wordt getoond, klinkt er een
pieptoon. Let er op dat het bericht niet langer
getoond wordt alvorens te gaan rijden.
%:A&8&0.A'FKVKQPA3WKEM)WKFGKPFD

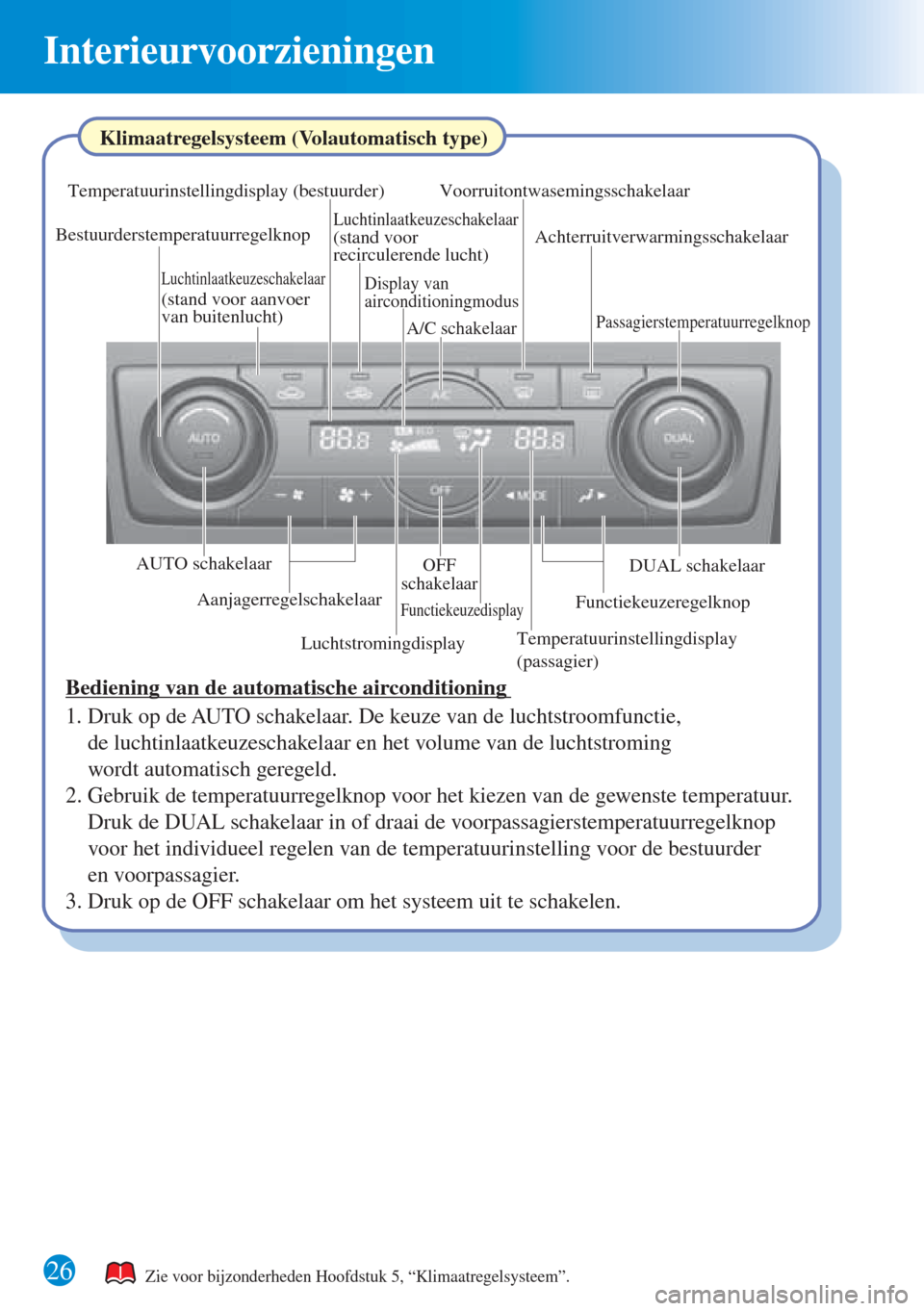

Interieurvoorzieningen
26
Luchtstromingdisplay Temperatuurinstellingdisplay (bestuurder)
Functiekeuzedisplay
Display van
airconditioningmodus
Temperatuurinstellingdisplay
(passagier)
Luchtinlaatkeuzeschakelaar(stand voor
recirculerende lucht)
Luchtinlaatkeuzeschakelaar(stand voor aanvoer
van buitenlucht) Bestuurderstemperatuurregelknop
AUTO schakelaar
Functiekeuzeregelknop Aanjagerregelschakelaar
OFF
schakelaar
Voorruitontwasemingsschakelaar
Achterruitverwarmingsschakelaar
Passagierstemperatuurregelknop
DUAL schakelaar
A/C schakelaar
Klimaatregelsysteem (Volautomatisch type)
Bediening van de automatische airconditioning
1. Druk op de AUTO schakelaar. De keuze van de luchtstroomfunctie,
de luchtinlaatkeuzeschakelaar en het volume van de luchtstroming
wordt automatisch geregeld.
2. Gebruik de temperatuurregelknop voor het kiezen van de gewenste temperatuur.
3. Druk op de OFF schakelaar om het systeem uit te schakelen.
Druk de DUAL schakelaar in of draai de voorpassagierstemperatuurregelknop
voor het individueel regelen van de temperatuurinstelling voor de bestuurder
en voorpassagier.
Zie voor bijzonderheden Hoofdstuk 5, “Klimaatregelsysteem”.
%:A&8&0.A'FKVKQPA3WKEM)WKFGKPFD

27
Onderhoud en verzorging
Reservoir van voorruitensproeiervloeistof
MotorolievuldopRem/koppelingsvloeistofreservoir
MotoroliepeilstokAccuZekeringenblok
Dop van koelsysteemMotorkoelvloeistofreservoir
SKYACTIV-G 2.0 en SKYACTIV-G 2.5
SKYACTIV-D 2.2
Reservoir van voorruitensproeiervloeistof
MotorolievuldopRem/koppelingsvloeistofreservoir
MotoroliepeilstokAccu
MotorkoelvloeistofreservoirZekeringenblok
Dop van koelsysteem
Voorzorgsmaatregelen betreffende onderhoudswerkzaamheden
Routine-onderhoud
Het wordt ten zeerste aangeraden de volgende punten dagelijks of tenminste
wekelijks te controleren.
• Motoroliepeil
• Motorkoelvloeistofniveau
• Niveau van remvloeistof en koppelingsvloeistof
• Niveau van sproeiervloeistof
• Onderhoud van de accu
• Bandenspanning
Zie voor bijzonderheden Hoofdstuk 6, “Zelf uit te voeren onderhoud”.
%:A&8&0.A'FKVKQPA3WKEM)WKFGKPFD

Als er zich een probleem voordoet
28
Als er zich een probleem voordoet
• Lekke band
Als u een lekke band heeft, langzaam naar een vlak gedeelte rijden en de band op
een plaats buiten het verkeer en op voldoende afstand van de rijbaan verwisselen.
Gebruik in het geval van een lekke band het noodreservewiel.
• Oververhitting
1. Rijd naar de kant van de weg en breng de auto op een veilige plaats tot stilstand.
2. Controleer of er koelvloeistof of stoom uit de motorruimte ontsnapt.
Als er stoom uit de motorruimte komt:
Niet te dicht in de buurt van de voorzijde van de auto komen. Zet de motor stop.
Wacht totdat er geen stoom meer naar buiten komt, open vervolgens de motorkap
en start de motor.
Indien er geen kokende koelvloeistof of stoom naar buiten komt:
De motorkap openen en de motor stationair laten draaien om deze geleidelijk te
laten afkoelen.
• Sleepmethoden
Indien slepen noodzakelijk is, wordt het aanbevolen dit aan een deskundige
reparateur, bij voorkeur een officiële Mazda reparateur of aan een erkend
sleepbedrijf over te laten.
• Waarschuwingslampje en waarschuwingszoemer
Controleer op bijzonderheden betreffende het waarschuwingslampje of -geluid
in deze handleiding als een waarschuwingslampje brandt of knippert of een
waarschuwingsgeluid klinkt. Neem contact op met een officiële Mazda
reparateur als het probleem niet opgelost kan worden.
Zie voor bijzonderheden Hoofdstuk 7, “Lekke band”, “Oververhitting”, “Slepen in
noodgevallen” of “Waarschuwings-/indikatielampjes en waarschuwingszoemers”.
%:A&8&0.A'FKVKQPA3WKEM)WKFGKPFD
