2015 MAZDA MODEL CX-5 display

4-1
4Under körning
Information rörande säker körning och stopp.
Starta och stänga av motorn.......................4-2
Tändningslås ..........................................4-2
Starta motorn ..........................................4-3
Stänga av motorn .................................4-10
i-stop* ..................................................4-12
Instrumentgrupp och visning...................4-21
Mätare och instrument .........................4-21
Varnings- och indikeringslampor .........4-33
Växellåda....................................................4-69
Manuell växellåda – funktion ..............4-69
Automatväxellåda – reglage .................4-72
Reglage och kontroller ..............................4-81
Reglage för belysning ..........................4-81
Främre dimljus* ...................................4-87
Bakre dimljus* .....................................4-88
Signaler för att svänga och byta fil ......4-90
Vindrutetorkare och -spolare ................4-91
Bakrutetorkare och -spolare .................4-95
Strålkastarspolare* ...............................4-95
Bakrutans avimmare ............................4-96
Signalhorn ............................................4-97
Varningsblinkers ...................................4-98
Broms..........................................................4-99
Bromssystem ........................................4-99
Nödstoppssignalsystem ......................4-104
Hjälp vid start i backe
(HLA, Hill Launch Assist) .................4-104
ABS/TCS/DSC .........................................4-106
Låsningsfritt bromssystem (ABS) ......4-106
Antispinnsystem (TCS) ......................4-107
Dynamisk stabilitetskontroll
(DSC - Dynamic Stability Control) ...4-109
i-ELOOP* ................................................4-110
Bränsleekonomiövervakare ....................4-113Val av körläge .......................................... 4-119
4WD ......................................................... 4-121
Servost
yrning.......................................... 4-123
i-ACTIVSENSE* .................................... 4-124
Adaptiva strålkastare (AFS)* ............ 4-127
System för automatisk
avbländning (HBC)* ......................... 4-128
Adaptiva LED-strålkastare* .............. 4-131
Varningssystem för filbyte (LDWS,
Lane Departure Warning System)* ...... 4-135
Övervakningssystem för död vinkel
(BSM, Blind Spot Monitoring)* ....... 4-141
Avståndsidentifieringssystem
(DRSS, Distance Recognition
Support System)* .............................. 4-147
Påkalla förarens uppmärksamhet* .... 4-150
Backvarnare för korsande trafik
(RCTA, Rear Cross Traffic Alert)* ... 4-153
Mazda radar farthållare (MRCC)* .... 4-158
Hjälpsystemet för att hålla filen* ...... 4-168
Inställningsbar hastighetsbegränsning* ... 4-177Bromsassistans i tättrafik [framåt]
(SCBS F, Smart City Brake Support)* ... 4-181Bromsassistans i tättrafik [backning]
(SCBS R, Smart City Brake Support)* ... 4-187
Smart bromsassistans
(SBS, Smart Brake Support)* ........... 4-193
Framåtriktad kamera
(FSC, Forward Sensing Camera)* .... 4-196
Radarsensor (fram)* .......................... 4-199
Lasersensor (fram)* ........................... 4-202
Radarsensorer (bak)* ......................... 4-204
Ultraljudssensor (bak)* ..................... 4-206
Farthållare* ............................................. 4-207
Däcktrycksövervakning......................... 4-212
Dieselpartikelfilter .................................. 4-216
Backkamerans display* ......................... 4-217
Parkeringssensorsystem* ....................... 4-234
*Vissa modeller.

4-11
Under körning
Starta och stänga av motorn
WNödstopp av motorn
Om du trycker in startknappen under en
längre stund, eller om du snabbt trycker in
den flera gånger, medan motorn är
igång eller bilen körs stannar motorn
omedelbart. Tändningen ändras till ACC.
OBS
•(SKYACTIV-G 2.0,
SKYACTIV-G 2.5)
Beroende på om luftkonditioneringen
är på eller av kan kylfläkten i
motorrummet starta och gå några
minuter för att snabbt kyla ner
motorrummet efter att tändningen
vridits från ON till OFF.
•Om systemet känner av att
kvarvarande batterieffekt i nyckeln
är låg när tändningen slås om från
ON till ACC eller OFF, visas
följande.
Byt batteriet innan nyckeln blir
oanvändbar.
Se byte av nyckelbatteri på
sida 6-42.
(Fordon utrustad med
instrumentgrupp typ A
*1)
Ett meddelande visas i displayen i
instrumentgruppen.
*1 Se Typ A på sida 4-33.
(Fordon utrustad med
instrumentgrupp typ B
*2)
Indikeringslampan KEY (grön)
blinkar i cirka 30 sek.
*2 Se Typ B på sida 4-39.
•(Automatväxellåda)
Om motorn stängs av när
växelväljaren står i något annat
läge än P, växlar tändningen
automatiskt till läge ACC.

4-21
Under körning
Instrumentgrupp och visning
1Hastighetsmätare ................................................................................................sida 4-22
2Vägmätare, trippmätare och trippmätarväljare ...................................................sida 4-22
3Varvräknare.........................................................................................................sida 4-23
4Bränslemätare .....................................................................................................sida 4-24
5Instrumentpanelsbelysning .................................................................................sida 4-25
6Visning av utomhustemperatur ...........................................................................sida 4-25
7Visning av farthållarens aktivering och inställda hastighet
(instrumentgrupp av typ A) ................................................................................sida 4-26
8Visning av inställningsbar hastighetsbegränsning (instrumentgrupp typ A) ......sida 4-26
9Underhållsdisplay (instrumentgrupp av typ A) ..................................................sida 4-27
Mätare och instrument
Typ A
Typ B

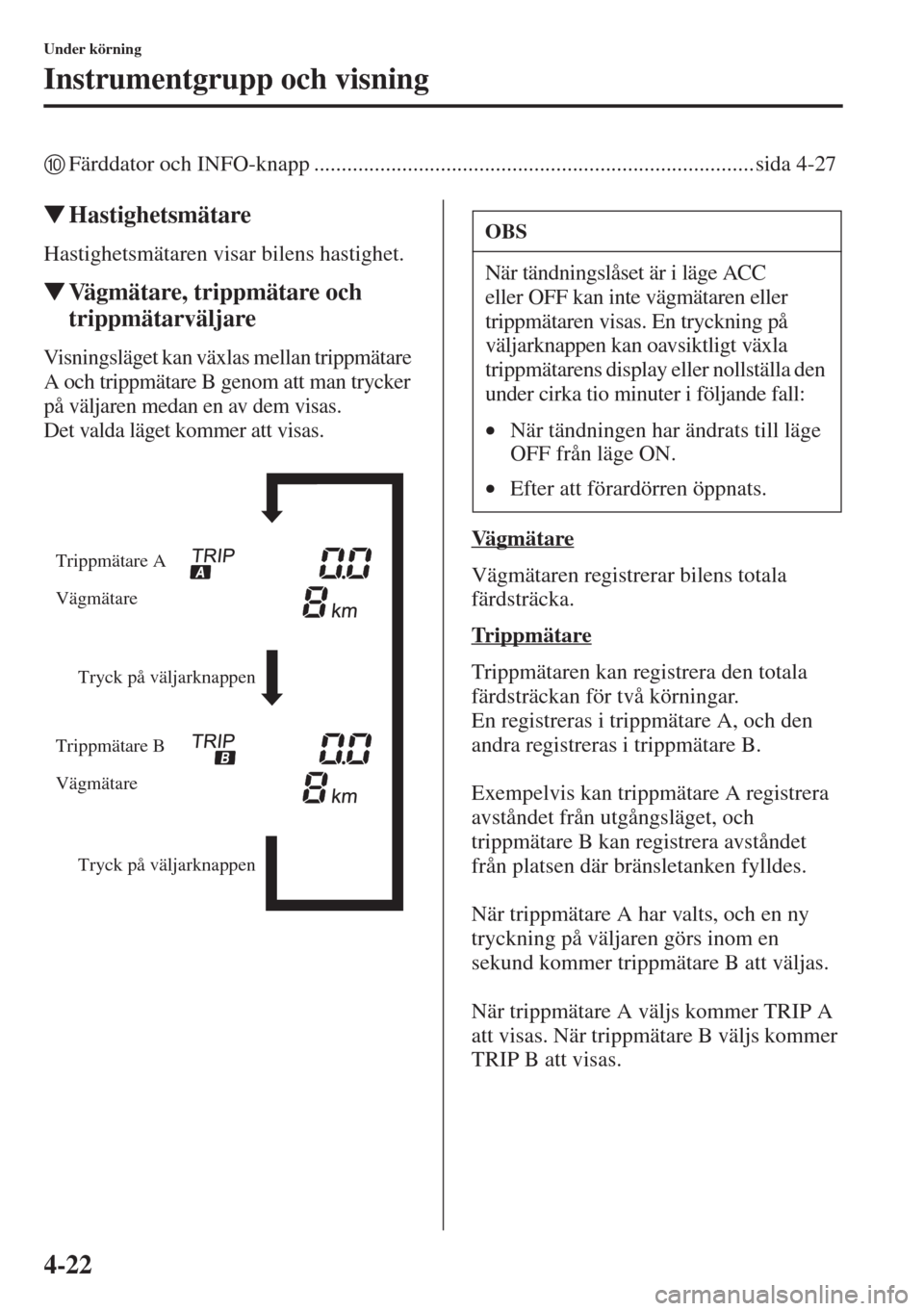

4-22
Under körning
Instrumentgrupp och visning
0Färddator och INFO-knapp ................................................................................ sida 4-27
WHastighetsmätare
Hastighetsmätaren visar bilens hastighet.
WVä gmätare, trippmätare och
trippmätarväljare
Visningsläget kan växlas mellan trippmätare
A och trippmätare B genom att man trycker
på väljaren medan en av dem visas.
Det valda läget kommer att visas.
Vä gmätare
Vägmätaren registrerar bilens totala
färdsträcka.
Tr ippmätare
Trippmätaren kan registrera den totala
färdsträckan för två körningar.
En registreras i trippmätare A, och den
andra registreras i trippmätare B.
Exempelvis kan trippmätare A registrera
avståndet från utgångsläget, och
trippmätare B kan registrera avståndet
från platsen där bränsletanken fylldes.
När trippmätare A har valts, och en ny
tryckning på väljaren görs inom en
sekund kommer trippmätare B att väljas.
När trippmätare A väljs kommer TRIP A
att visas. När trippmätare B väljs kommer
TRIP B att visas.
Tryck på väljarknappen Tryck på väljarknappen Trippmätare A
Vägmätare
Trippmätare B
Vägmätare
OBS
När tändningslåset är i läge ACC
eller OFF kan inte vägmätaren eller
trippmätaren visas. En tryckning på
väljarknappen kan oavsiktligt växla
trippmätarens display eller nollställa den
under cirka tio minuter i följande fall:
•När tändningen har ändrats till läge
OFF från läge ON.
•Efter att förardörren öppnats.

4-26
Under körning
Instrumentgrupp och visning
Te mperaturvarning för
yttertemperatur*
Typ A
När yttertemperaturen är låg visas ett
meddelande på multiinformationsdis-
playen och en pipsignal varnar för att det
kan finnas is på vägen.
Om yttertemperaturen är under cirka 4 °C
visas ett meddelande på multiinforma-
tionsdisplayen under cirka tio sekunder
och pipsignalen hörs en gång.
Typ B
När yttertemperaturen är låg blinkar
indikeringen och en pipsignal varnar för
att det kan finnas is på vägen.
Om yttertemperaturen är under cirka 4 °C
kommer yttertemperaturens display och
att blinka i cirka tio sekunder, och
pipsignalen hörs en gång.
WVisning av farthållarens
aktivering och inställda hastighet
(instrumentgrupp av typ A)*
Farthållarens inställda hastighet visas.
WVisning av inställningsbar
hastighetsbegränsning
(instrumentgrupp typ A)*
Inställningsstatus av den inställningsbara
hastighetsbegränsningen visas.
OBS
Under följande förhållanden kan den
angivna yttertemperaturen skilja
från den verkliga yttertemperaturen
beroende på omgivningen och bilens
tillstånd:
•Väldigt låga eller höga
temperaturer.
•Plötsliga förändringar av
yttertemperaturen.
•Bilen är parkerad.
•Bilen körs med låg hastighet.
OBS
Om omgivningstemperaturen är under
cirka -20 °C, kommer ljudsignalen att
stängas av. Emellertid kommer att
visas.
*Vissa modeller.

4-27
Under körning
Instrumentgrupp och visning
WUnderhållsdisplay (instrument-
grupp av typ A)
Följande information om underhåll
kan visas genom att sätta på Underhålls-
displayen.
•Serviceintervall
•Däckrotation
•Oljebyte
För inställning och indikeringar för
underhållsdisplayen, se Underhållsdisplay.
Se Underhållsdisplay på sidan 3.
Underhållsdisplayen visar informationen
när tändningen är i läge ON.
Visning av meddelande
När återstående tid eller körsträcka närmar
sig noll, visas ett meddelande varje gång
som tändningen ställs i läge ON.
WFärddator och INFO-knapp
Följande information kan väljas genom att
trycka på upp eller ner på INFO-
knappen med tändningen i läge ON.
•Den ungefärliga sträcka du kan köra
med kvarvarande bränsle
•Genomsnittlig bränsleekonomi
•Aktuell bränsleförbrukning
•Medelhastighet
•Läge för bilens hastighetslarm*
•Hjälpsystem för att hålla filen/
Varningssystem för filbyte (LDWS)
(instrumentgrupp av typ A)*
•Visning av Mazda radar farthållare
(MRCC) (kombinationsinstrument
av typ A)*
OBS
Funktionen kan inte användas när bilen
är i rörelse.
Planerad
Tid för service
OBS
•Om någon av INFO-knapparna
(upp , ner , eller INFO-
knappen) trycks in medan ett
meddelande visas, kommer det inte
längre att visas nästa gång som
tändningen ställs till ON.
•När bilen har servats och återstående
tid/körsträcka har återställts, visas
ett nytt meddelande för nästa
servicetillfälle när detta börjar närma
sig (visas när motorn startas).
•Om det finns flera meddelanden
visas de i ordningsföljd.
•Om OFF (AV) är inställt för
Messages (meddelanden) kommer
meddelanden inte att visas.
*Vissa modeller.

4-29
Under körning
Instrumentgrupp och visning
Typ A
Typ B
(Europeisk modell)
(Utom europeisk modell)
Håll INFO intryckt under mer än
1,5 sekunder för att rensa den information
som visas.
Efter att du tryckt på INFO visas - - - L/
100 km i cirka en minut innan bränsleeko-
nomin beräknas om och visas.
Läge för aktuell bränsleförbrukning
Detta läge visar aktuell bränsleförbrukning
genom att beräkna mängden förbrukat
bränsle och körsträckan.
Aktuell bränsleförbrukning beräknas och
visas varannan sekund.Typ A
Typ B
(Europeisk modell)
(Utom europeisk modell)
När hastigheten har sjunkit till ungefär
5 km/h, visas - - - L/100 km på displayen.
Läge för bilens medelhastighet
Detta läge visar bilens medelhastighet
genom att beräkna sträckan och tiden som
körts sedan batteriet anslöts eller data
återställdes.
Bilens medelhastighet beräknas och visas
var 10:e sekund.
Förbrukning
l/100 km
Förbrukning
l/100 km

4-30
Under körning
Instrumentgrupp och visning
Typ A
Typ B
(Europeisk modell)
(Utom europeisk modell)
Håll INFO intryckt under mer än
1,5 sekunder för att rensa den information
som visas. Efter att INFO tryckts in
kommer - - - km/h att visas under cirka en
minut innan bilens hastighet beräknas om
och visas.
Läge för bilens hastighetslarm*
I det här läget visas aktuell inställning
av bilens hastighetslarm.
Du kan ändra hastigheten för vilken
varningssignalen ska utlösas.Larmet för fordonshastigheten kan ställas
in med hjälp av INFO-knappen.
Hastighet
km/tim
OBS
Displayen för bilens hastighetslarm
aktiveras samtidigt som pipsignalen
ljuder. Visningen av fordonshastighet
blinkar flera gånger.
OBS
•Ställ alltid in bilens hastighet enligt
lagar och förordningar i det land där
bilen körs. Kontrollera dessutom
alltid bilens hastighet med
hastighetsmätaren.
•Larmfunktionen för bilens hastighet
kan ställas in mellan 30 och 250 km/h.
km/tim
km/tim
Hastighetsvarning
Typ A
Typ B
*Vissa modeller.
