2015 MAZDA MODEL 6 stop start

qi-stop waarschuwingslampje, zoemer
Als er zich een defect in het systeem voordoet of bij waarschuwingen met betrekking tot
het gebruik van het systeem, wordt de bestuurder op de hoogte gesteld door de
waarschuwingszoemer en het waarschuwingslampje in de instrumentengroep.
Waarschuwingslampje/zoemer Controle
Wanneer de i-stop functie in werking is klinkt de
waarschuwingszoemer en gaan het i-stop
waarschuwingslampje (oranje) en de overige
waarschuwingslampjes branden.Controleer of de motorkap open is, de veiligheidsgordel
van de bestuurder niet is vastgemaakt of dat het
bestuurdersportier open staat. Als dit het geval is, zal de
motor om veiligheidsredenen niet automatisch opnieuw
gestart worden. Start de motor met behulp van de
normale methode.
Het i-stop waarschuwingslampje (oranje) knippert.Er is mogelijk een of ander defect in het i-stop systeem.
Laat uw auto zo spoedig mogelijk door een deskundige
reparateur, bij voorkeur een officiële Mazda reparateur
inspecteren.
Wanneer de i-stop functie in werking is, knippert het
i-stop indikatielampje (groen) tweemaal per seconde.(Handgeschakelde versnellingsbak)
Controleer of de keuzehendel in de neutraalstand staat.
(Europees model)
Wanneer de i-stop functie in werking is, klinkt de
waarschuwingspieptoon en knippert het i-stop
indikatielampje (groen) tweemaal per seconde.
Controleer of het bestuurdersportier gesloten is.
(Behalve Europees model)
Terwijl de i-stop functie in werking is, klinkt de
waarschuwingspieptoon en brandt het i-stop
indikatielampje (groen).
Tijdens het rijden
Motor start/stop
4-23

Het waarschuwingslampje gaat branden
als het systeem defect is. Laat uw auto bij
een deskundige reparateur, bij voorkeur
een officiële Mazda reparateur
controleren.
qRempedaalbediening vereist
indikatielampje (Type B)
Dit indikatielampje blijft gedurende
enkele seconden branden wanneer het
contact op ON gezet wordt.
Het lampje gaat branden wanneer de
elektrische handrem wordt vrijgezet met
behulp van de elektrische
handremschakelaar zonder het rempedaal
in te trappen.
qLaadsysteemwaarschuwingsindikatie/
waarschuwingslampje
Dit waarschuwingslampje gaat branden
wanneer het contact op ON wordt gezet
en gaat uit wanneer de motor gestart
wordt.Als het waarschuwingslampje/indikatie
tijdens het rijden gaat branden, geeft dit
een storing aan in de dynamo of in het
laadsysteem.
Rijd naar de kant van de weg en breng de
auto op een veilige plaats tot stilstand.
Raadpleeg een deskundige reparateur, bij
voorkeur een officiële Mazda reparateur.
OPGELET
Wanneer het waarschuwingslampje van
het laadsysteem brandt, niet met de auto
doorrijden omdat de motor plotseling
zou kunnen stoppen.
qMotoroliewaarschuwingsindikatie/
waarschuwingslampje
Dit waarschuwingslampje gaat branden
wanneer het contact op ON wordt gezet
en gaat uit wanneer de motor gestart
wordt.
Dit waarschuwingslampje geeft aan dat de
druk van de motorolie laag is.
Bij SKYACTIV-D 2.2 gaat ook het
motoroliewaarschuwingslampje branden
als de motorolie ernstig vervuild is.
OPGELET
De motor niet laten draaien wanneer de
oliedruk laag is. Anders kan dit
uitgebreide motorschade tot gevolg
hebben.
4-52
Tijdens het rijden
Instrumentengroep en display

Indien het lampje tijdens het rijden gaat
branden:
1. Rijd naar de kant van de weg en breng
de auto op een veilige en vlakke plaats
tot stilstand.
2. Zet de motor stop en wacht 5 minuten
om de olie naar het carter te laten
terugvloeien.
3. Inspecteer het motoroliepeil (pagina
6-29). Als het peil laag is, de juiste
hoeveelheid motorolie bijvullen en er
daarbij op letten niet teveel bij te
vullen.
OPGELET
De motor niet laten draaien als het
oliepeil laag is. Anders kan dit
uitgebreide motorschade tot gevolg
hebben.
4. Start de motor en controleer het
waarschuwingslampje.
Indien het lampje blijft branden ook als
het oliepeil normaal is of nadat u olie
heeft bijgevuld, de motor onmiddellijk
stopzetten en uw auto naar een
deskundige reparateur, bij voorkeur een
officiële Mazda reparateur laten slepen.
qMotorwaarschuwingslampje
Dit indikatielampje gaat branden wanneer
het contact op ON wordt gezet en gaat uit
wanneer de motor gestart wordt.
Als dit indikatielampje tijdens het rijden
gaat branden, bestaat de kans dat er een
probleem met de auto is. Noteer de
rijomstandigheden waarbij het lampje
begon te branden en raadpleeg een
deskundige reparateur, bij voorkeur een
officiële Mazda reparateur.
Het motorwaarschuwingslampje kan in de
volgende gevallen gaan branden:
l(SKYACTIV-G 2.0, SKYACTIV-G
2.5)
Wanneer het niveau van de brandstof in
de tank bijzonder laag is of wanneer de
tank nagenoeg leeg is.
lWanneer er een probleem is met de
elektrische installatie van de motor.
lWanneer er een probleem is met het
systeem van de uitlaatgasreiniging.
Als het motorwaarschuwingslampje blijft
branden of continu knippert (SKYACTIV-
G 2.0, SKYACTIV-G 2.5), niet met hoge
snelheden rijden en zo spoedig mogelijk
een deskundige reparateur, bij voorkeur
een officiële Mazda reparateur
raadplegen.
Tijdens het rijden
Instrumentengroep en display
4-53

i-stop waarschuwingslampje (oranje)
Wanneer het lampje brandt
lHet lampje gaat branden wanneer het
contact op ON wordt gezet en gaat uit
wanneer de motor gestart wordt.
lHet lampje gaat branden wanneer de i-
stop OFF schakelaar wordt ingedrukt
en het systeem wordt uitgeschakeld.
lHet lampje gaat branden als de motor
gestopt is en de volgende handelingen
worden uitgevoerd. In dergelijke
gevallen herstart de motor om
veiligheidsredenen niet automatisch.
Start de motor met behulp van de
normale methode.
lDe motorkap geopend wordt.l(Europees model)
De veiligheidsgordel van de
bestuurder is losgemaakt en het
bestuurdersportier wordt geopend.
l(Behalve Europees model)
(Handgeschakelde
versnellingsbak)
Wanneer de versnellingshendel in
een andere stand dan neutraal staat,
de veiligheidsgordel van de
bestuurder wordt losgemaakt en het
bestuurdersportier wordt geopend.
(Automatische transmissie)
Wanneer de keuzehendel in de stand
D of M (niet in blokkeermodus voor
tweede versnelling) staat, de
veiligheidsgordel van de bestuurder
wordt losgemaakt en het
bestuurdersportier wordt geopend.
lDe volgende gevallen kunnen duiden
op een storing in het systeem. Laat uw
auto bij een deskundige reparateur, bij
voorkeur een officiële Mazda
reparateur controleren.
lHet lampje gaat niet branden
wanneer het contact op ON wordt
gezet.
lHet lampje blijft branden ook al is
tijdens het draaien van de motor de
i-stop OFF schakelaar ingedrukt.
Wanneer het lampje knippert
Het lampje blijft knipperen als er een
defect in het systeem is. Laat uw auto bij
een deskundige reparateur, bij voorkeur
een officiële Mazda reparateur
controleren.
i-stop indikatielampje (groen)
Wanneer het lampje brandt
lHet lampje gaat branden wanneer de
motor gestopt is en gaat uit wanneer de
motor herstart.
l(Behalve Europees model)
Het lampje gaat branden wanneer
tijdens het rijden aan de voorwaarden
voor het stoppen van de motor is
voldaan.
Wanneer het lampje knippert
l(Handgeschakelde versnellingsbak)
Het lampje knippert wanneer de motor
gestopt is en de keuzehendel naar een
andere stand dan neutraal wordt
verplaatst om de bestuurder erop te
attenderen dat de motor gestopt is.
Door het intrappen van het
koppelingspedaal herstart de motor
automatisch en het lampje gaat uit.
Tijdens het rijden
Instrumentengroep en display
4-55

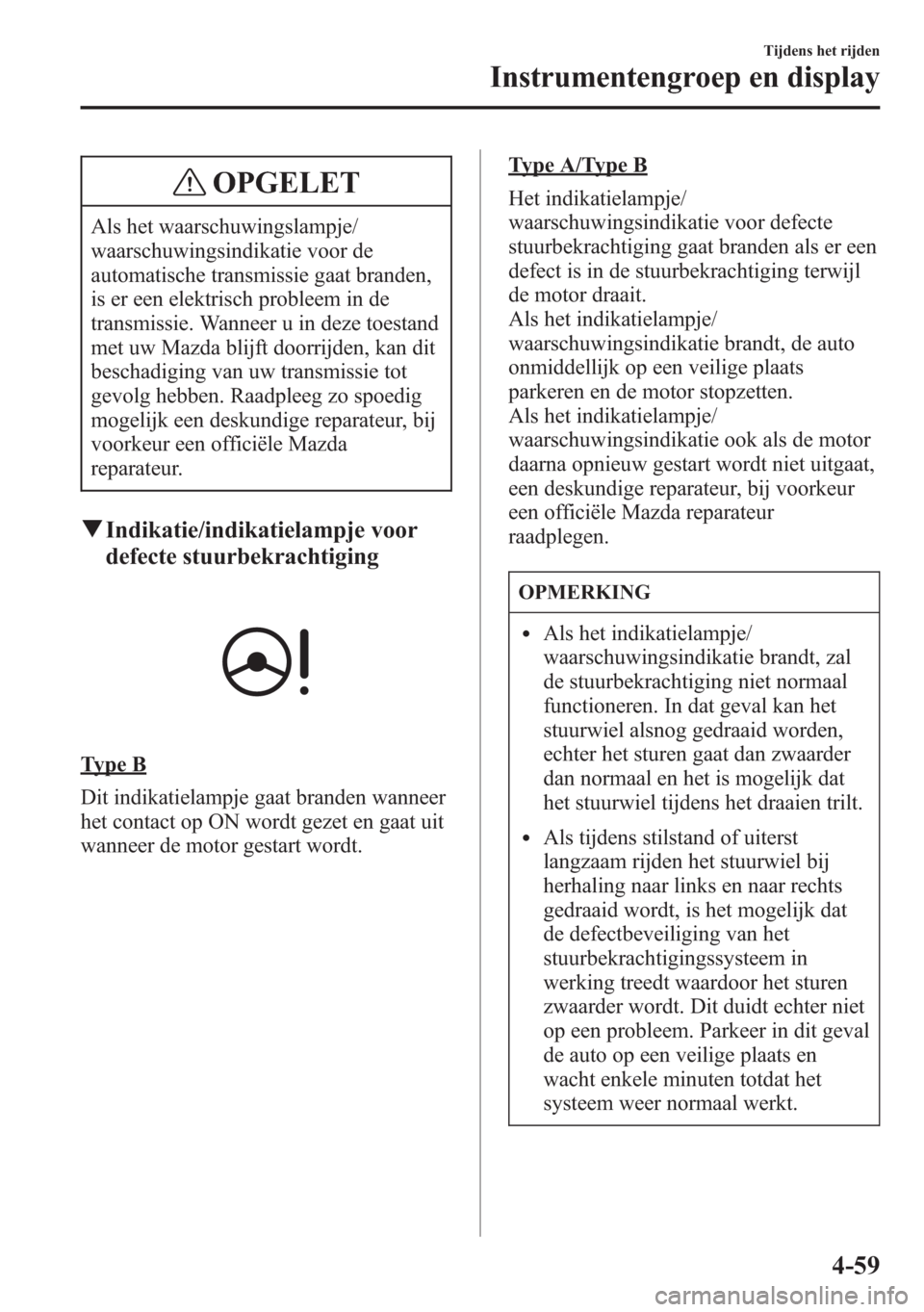

OPGELET
Als het waarschuwingslampje/
waarschuwingsindikatie voor de
automatische transmissie gaat branden,
is er een elektrisch probleem in de
transmissie. Wanneer u in deze toestand
met uw Mazda blijft doorrijden, kan dit
beschadiging van uw transmissie tot
gevolg hebben. Raadpleeg zo spoedig
mogelijk een deskundige reparateur, bij
voorkeur een officiële Mazda
reparateur.
qIndikatie/indikatielampje voor
defecte stuurbekrachtiging
Type B
Dit indikatielampje gaat branden wanneer
het contact op ON wordt gezet en gaat uit
wanneer de motor gestart wordt.
Type A/Type B
Het indikatielampje/
waarschuwingsindikatie voor defecte
stuurbekrachtiging gaat branden als er een
defect is in de stuurbekrachtiging terwijl
de motor draait.
Als het indikatielampje/
waarschuwingsindikatie brandt, de auto
onmiddellijk op een veilige plaats
parkeren en de motor stopzetten.
Als het indikatielampje/
waarschuwingsindikatie ook als de motor
daarna opnieuw gestart wordt niet uitgaat,
een deskundige reparateur, bij voorkeur
een officiële Mazda reparateur
raadplegen.
OPMERKING
lAls het indikatielampje/
waarschuwingsindikatie brandt, zal
de stuurbekrachtiging niet normaal
functioneren. In dat geval kan het
stuurwiel alsnog gedraaid worden,
echter het sturen gaat dan zwaarder
dan normaal en het is mogelijk dat
het stuurwiel tijdens het draaien trilt.
lAls tijdens stilstand of uiterst
langzaam rijden het stuurwiel bij
herhaling naar links en naar rechts
gedraaid wordt, is het mogelijk dat
de defectbeveiliging van het
stuurbekrachtigingssysteem in
werking treedt waardoor het sturen
zwaarder wordt. Dit duidt echter niet
op een probleem. Parkeer in dit geval
de auto op een veilige plaats en
wacht enkele minuten totdat het
systeem weer normaal werkt.
Tijdens het rijden
Instrumentengroep en display
4-59

lIn de volgende gevallen zal het KEY
waarschuwingslampje (rood) continu
knipperen wanneer het contact niet
uitgezet is om de bestuurder op de
hoogte te stellen dat de sleutel uit de
auto is verwijderd. Het KEY
waarschuwingslampje (rood) zal
stoppen met knipperen wanneer de
sleutel terug in de auto is:
Het contact is niet uit gezet en alle
portieren en de achterklep zijn gesloten
nadat de sleutel uit de auto is
verwijderd.
OPMERKING
Aangezien de sleutel gebruik maakt van
radiogolven van lage intensiteit, bestaat
de kans dat de Sleutel-uit-auto-
verwijderd waarschuwing geactiveerd
wordt als de sleutel samen met een
metalen voorwerp wordt meegedragen
of als deze op een plaats met slechte
signaalontvangst bewaard wordt.
KEY indikatielampje (Groen)
Wanneer het lampje brandt
Wanneer het rempedaal wordt ingetrapt,
bevestigt het systeem dat de juiste sleutel
zich in de auto bevindt, gaat het KEY
indikatielampje (groen) branden en kan de
motor gestart worden (pagina 4-4).
Wanneer het lampje knippert
Wanneer het contact vanuit ON op uit
wordt gezet, zal het KEY indikatielampje
(groen) gedurende ongeveer 30 seconden
knipperen om aan te geven dat het
resterende batterijvermogen laag is.
Vervang de batterij door een nieuwe
alvorens de sleutel onbruikbaar wordt.
Zie Vernieuwen van de sleutelbatterij op
pagina 6-43.
qAdaptieve LED koplampen
waarschuwingslampje (Oranje)/
indikatielampje (Groen) (Type A) *
Adaptieve LED koplampen
waarschuwingslampje (Oranje)
Wanneer het lampje brandt
Wanneer het contact op ON wordt gezet,
gaat dit waarschuwingslampje branden en
vervolgens na enkele seconden uit. Het
waarschuwingslampje gaat branden als
het gedeelte van de voorruit aan de
voorzijde van de vooruitrijcamera (FSC)
beslagen is of geblokkeerd wordt.
Dit lampje gaat branden als er een defect
is in de adaptieve LED koplampen. Laat
uw auto door een deskundige reparateur,
bij voorkeur een officiële Mazda
reparateur controleren.
Adaptieve LED koplampen
indikatielampje (Groen)
Dit indikatielampje gaat branden wanneer
het systeem in werking is en gaat uit
wanneer de werking van het systeem
uitgeschakeld wordt.
4-68
Tijdens het rijden
Instrumentengroep en display

qGrootlichtindikatielampje
Dit lampje geeft een van beide volgende
functies aan:
lHet grootlicht van de koplampen is
ingeschakeld.
lDe richtingaanwijzerhendel staat in de
lichtsignaal-stand.
qRichtingaanwijzers/
Waarschuwingsknipperlichten
indikatielampjes
Bij het inschakelen van de
richtingaanwijzerlampen, gaat het linker
of rechter
richtingaanwijzerindikatielampje
knipperen om aan te geven welke
richtingaanwijzerlamp ingeschakeld is
(pagina 4-105).
Bij het inschakelen van de
waarschuwingsknipperlichtengaan beide
richtingaanwijzerindikatielampjes
knipperen (pagina 4-114).Als een indikatielampje abnormaal gaat
knipperen, bestaat de kans dat één van de
richtingaanwijzergloeilampen is
doorgebrand. Raadpleeg een deskundige
reparateur, bij voorkeur een officiële
Mazda reparateur.
qBeveiligingssysteemindikatielampje
Dit indikatielampje begint elke twee
seconden te knipperen wanneer het
contact vanuit ON op OFF wordt gezet en
het start-blokkeersysteem in staat van
paraatheid is gebracht.
Het lampje stopt met knipperen wanneer
het contact met behulp van de correcte
sleutel op ON gezet wordt.
Op dat moment wordt het start-
blokkeersysteem buiten werking gesteld
en zal het lampje gedurende ongeveer drie
seconden gaan branden en vervolgens
uitgaan.
Als de motor niet met de correcte sleutel
gestart kan worden en het
beveiligingssysteemindikatielampje blijft
branden of knipperen, is er mogelijk een
defect in het systeem. Raadpleeg een
officiële Mazda reparateur.
Tijdens het rijden
Instrumentengroep en display
4-75

OPGELET
lLaat tijdens het rijden uw voet nooit
op het koppelingspedaal rusten.
Gebruik de koppeling niet om de
auto op een helling in stilstaande
positie te houden. Wanneer u uw
voet op het koppelingspedaal laat
rusten wordt onnodige slijtage van
de koppeling en beschadiging
veroorzaakt.
lOefen geen onnodige zijdelingse
kracht uit op de versnellingshendel
bij het overschakelen van de 5de
naar de 4de versnelling. Dit kan er
toe leiden dat per ongeluk de 2de
versnelling wordt gekozen, wat
beschadiging van de transmissie kan
veroorzaken.
lZorg er voor dat de auto volledig tot
stilstand gebracht is alvorens naar
stand R over te schakelen.
Overschakelen naar stand R terwijl
de auto nog in beweging is kan
beschadiging van de versnellingsbak
tot gevolg hebben.
OPMERKING
lIndien het moeilijk is in naar stand R
te schakelen, naar de vrijstand
terugschakelen, het koppelingspedaal
loslaten en vervolgens nogmaals
proberen.
l(Met i-stop functie)
Als de motor als gevolg van afslaan
is gestopt, kan deze opnieuw worden
gestart door het koppelingspedaal in
te trappen binnen 3 seconden nadat
de motor is gestopt.
De motor kan onder de volgende
omstandigheden ook als het
koppelingspedaal wordt ingetrapt
niet opnieuw worden gestart:
lHet bestuurdersportier geopend is.lDe veiligheidsgordel van de
bestuurder is niet vastgemaakt.
lNa het afslaan van de motor is het
koppelingspedaal niet volledig
losgelaten.
lHet koppelingspedaal wordt
ingetrapt terwijl de motor niet
volledig is stopgezet.
4-80
Tijdens het rijden
Transmissie
