Mantenimiento
92 7

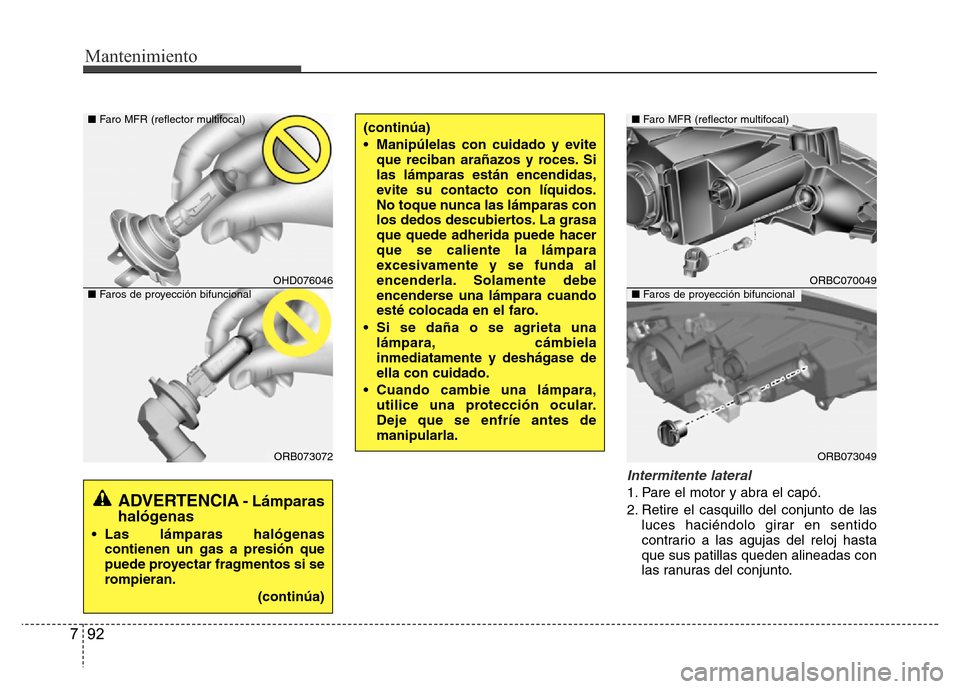

Intermitente lateral
1. Pare el motor y abra el capó.
2. Retire el casquillo del conjunto de las
luces haciéndolo girar en sentido
contrario a las agujas del reloj hasta
que sus patillas queden alineadas con
las ranuras del conjunto.
ORBC070049
ORB073049
■Faro MFR (reflector multifocal)
■Faros de proyección bifuncional
(continúa)
• Manipúlelas con cuidado y evite
que reciban arañazos y roces. Si
las lámparas están encendidas,
evite su contacto con líquidos.
No toque nunca las lámparas con
los dedos descubiertos. La grasa
que quede adherida puede hacer
que se caliente la lámpara
excesivamente y se funda al
encenderla. Solamente debe
encenderse una lámpara cuando
esté colocada en el faro.
• Si se daña o se agrieta una
lámpara, cámbiela
inmediatamente y deshágase de
ella con cuidado.
• Cuando cambie una lámpara,
utilice una protección ocular.
Deje que se enfríe antes de
manipularla.
ADVERTENCIA- Lámparas
halógenas
• Las lámparas halógenas
contienen un gas a presión que
puede proyectar fragmentos si se
rompieran.
(continúa)
OHD076046
ORB073072 ■Faro MFR (reflector multifocal)
■Faros de proyección bifuncional

793
Mantenimiento

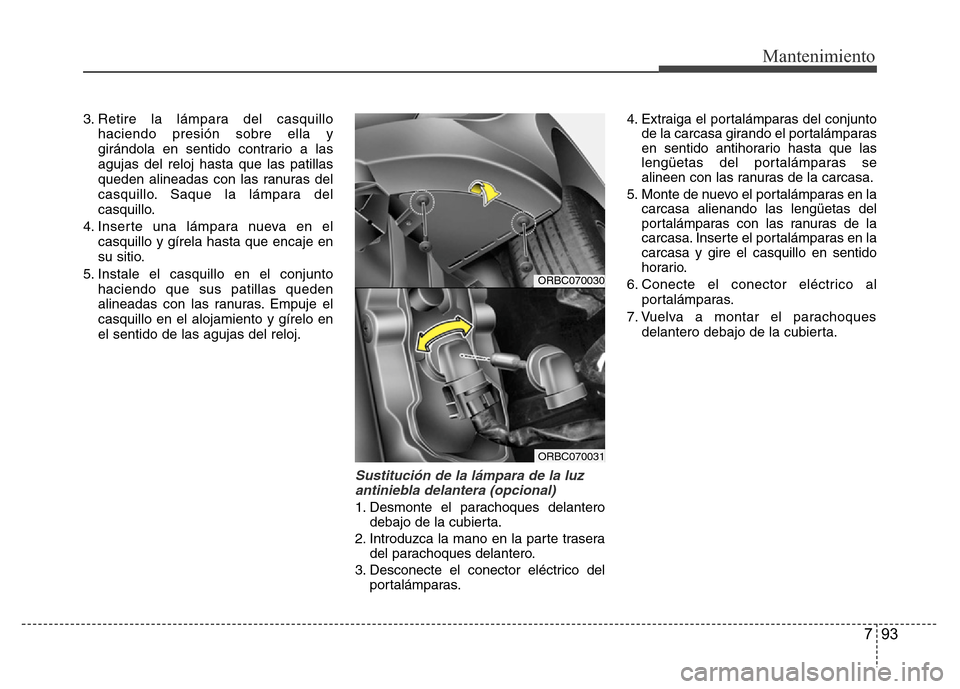

3. Retire la lámpara del casquillo
haciendo presión sobre ella y
girándola en sentido contrario a las
agujas del reloj hasta que las patillas
queden alineadas con las ranuras del
casquillo. Saque la lámpara del
casquillo.
4. Inserte una lámpara nueva en el
casquillo y gírela hasta que encaje en
su sitio.
5. Instale el casquillo en el conjunto
haciendo que sus patillas queden
alineadas con las ranuras. Empuje el
casquillo en el alojamiento y gírelo en
el sentido de las agujas del reloj.
Sustitución de la lámpara de la luz
antiniebla delantera (opcional)
1. Desmonte el parachoques delantero
debajo de la cubierta.
2. Introduzca la mano en la parte trasera
del parachoques delantero.
3. Desconecte el conector eléctrico del
portalámparas.4. Extraiga el portalámparas del conjunto
de la carcasa girando el portalámparas
en sentido antihorario hasta que las
lengüetas del portalámparas se
alineen con las ranuras de la carcasa.
5. Monte de nuevo el portalámparas en la
carcasa alienando las lengüetas del
portalámparas con las ranuras de la
carcasa. Inserte el portalámparas en la
carcasa y gire el casquillo en sentido
horario.
6. Conecte el conector eléctrico al
portalámparas.
7. Vuelva a montar el parachoques
delantero debajo de la cubierta.
ORBC070030
ORBC070031

Mantenimiento
94 7

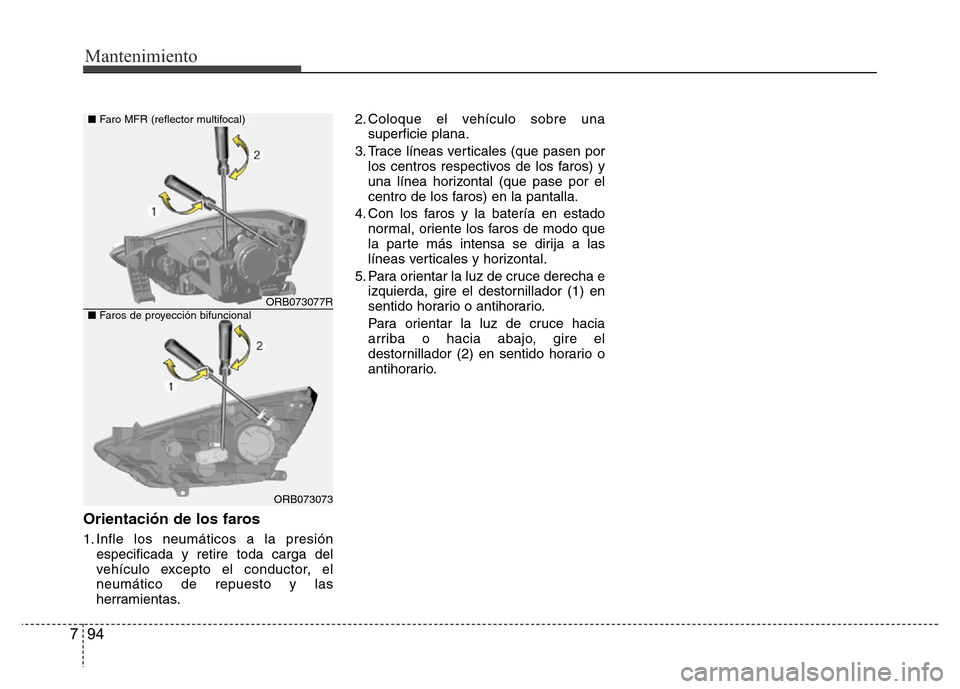

Orientación de los faros
1. Infle los neumáticos a la presión
especificada y retire toda carga del
vehículo excepto el conductor, el
neumático de repuesto y las
herramientas.2. Coloque el vehículo sobre una
superficie plana.
3. Trace líneas verticales (que pasen por
los centros respectivos de los faros) y
una línea horizontal (que pase por el
centro de los faros) en la pantalla.
4. Con los faros y la batería en estado
normal, oriente los faros de modo que
la parte más intensa se dirija a las
líneas verticales y horizontal.
5. Para orientar la luz de cruce derecha e
izquierda, gire el destornillador (1) en
sentido horario o antihorario.
Para orientar la luz de cruce hacia
arriba o hacia abajo, gire el
destornillador (2) en sentido horario o
antihorario.
ORB073077R
ORB073073
■Faro MFR (reflector multifocal)
■Faros de proyección bifuncional

795
Mantenimiento
Condición del vehículo H1 W1
Sin conductor708 (27,8)
1348 (53,0)
Con conductor701 (27,5)
Unidad : mm (in.)
H1 : Altura entre el centro de la bombilla del faro y el suelo
W1 : Distancia entre los centros de las dos bombillas de los faros

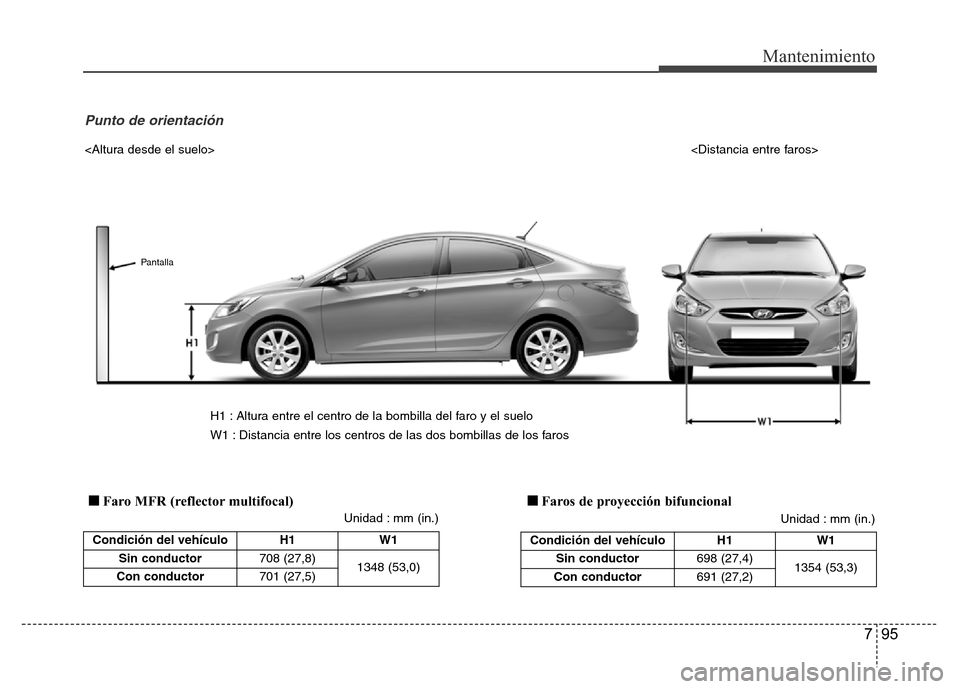

Punto de orientación
Condición del vehículo H1 W1
Sin conductor698 (27,4)
1354 (53,3)
Con conductor691 (27,2)
■Faro MFR (reflector multifocal)■Faros de proyecci

Mantenimiento
96 7
OMD051054L

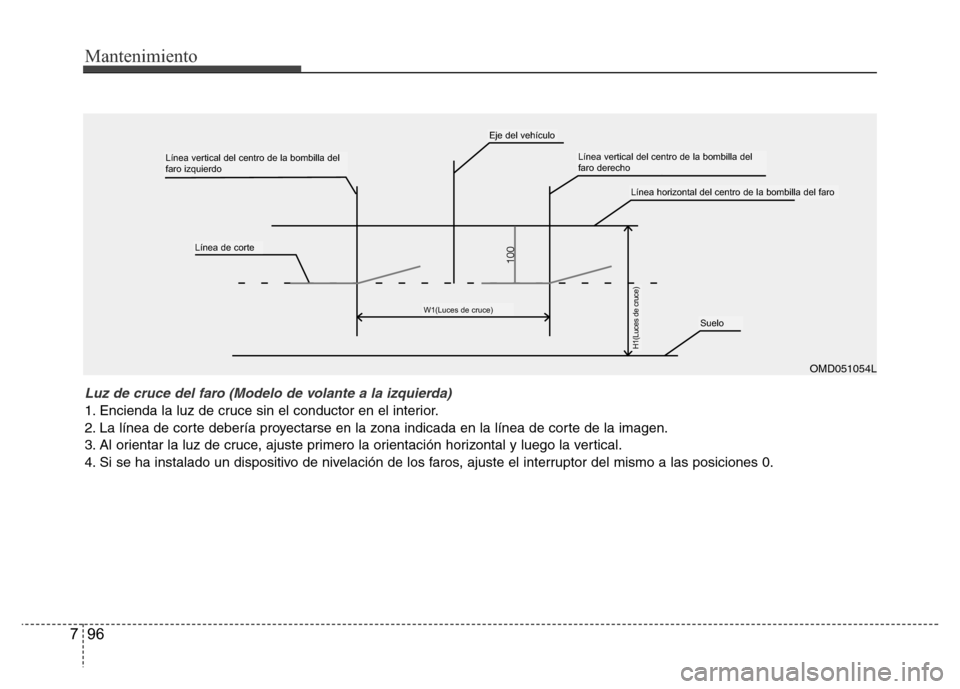

Luz de cruce del faro (Modelo de volante a la izquierda)
1. Encienda la luz de cruce sin el conductor en el interior.
2. La línea de corte debería proyectarse en la zona indicada en la línea de corte de la imagen.
3. Al orientar la luz de cruce, ajuste primero la orientación horizontal y luego la vertical.
4. Si se ha instalado un dispositivo de nivelación de los faros, ajuste el interruptor del mismo a las posiciones 0.
Línea vertical del centro de la bombilla del
faro izquierdoLínea vertical del centro de la bombilla del
faro derecho
Eje del vehículo
Línea de corte
W1(Luces de cruce)
H1(Luces de cruce)
Línea horizontal del centro de la bombilla del faro
Suelo

797
Mantenimiento

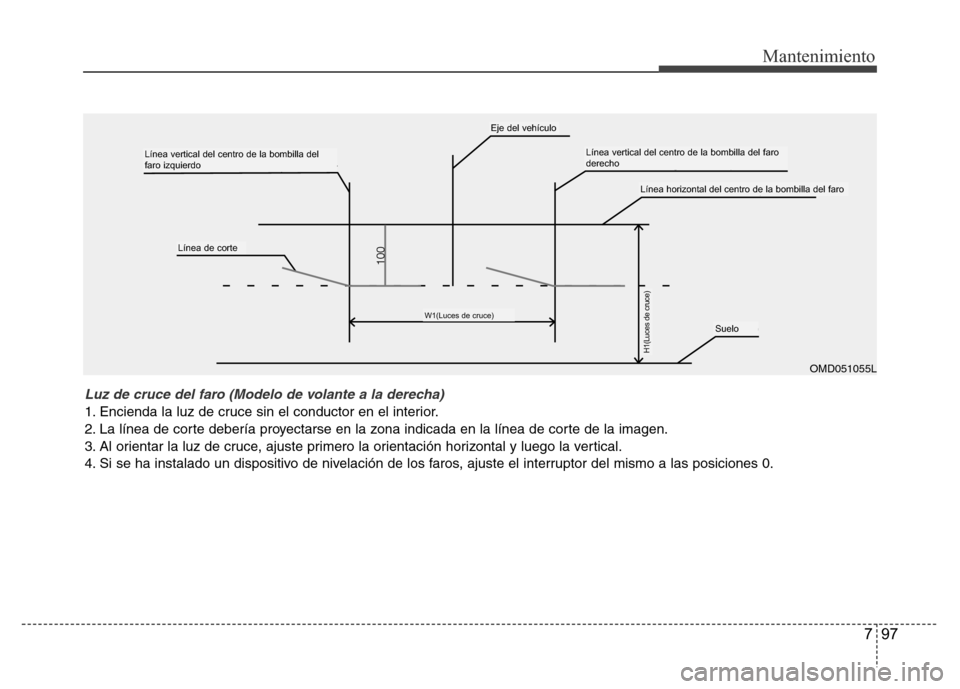

Luz de cruce del faro (Modelo de volante a la derecha)
1. Encienda la luz de cruce sin el conductor en el interior.
2. La línea de corte debería proyectarse en la zona indicada en la línea de corte de la imagen.
3. Al orientar la luz de cruce, ajuste primero la orientación horizontal y luego la vertical.
4. Si se ha instalado un dispositivo de nivelación de los faros, ajuste el interruptor del mismo a las posiciones 0.
OMD051055L
Línea vertical del centro de la bombilla del
faro izquierdo
Eje del vehículo
Línea vertical del centro de la bombilla del faro
derecho
Línea de corte
W1(Luces de cruce)
H1(Luces de cruce)
Línea horizontal del centro de la bombilla del faro
Suelo

Mantenimiento
98 7

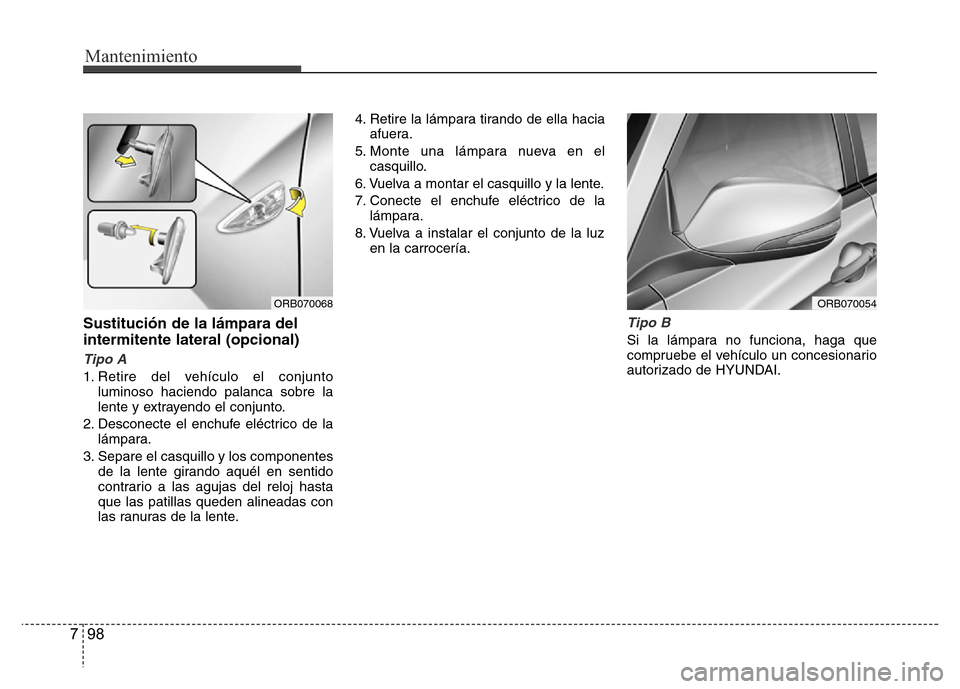

Sustitución de la lámpara del
intermitente lateral (opcional)
Tipo A
1. Retire del vehículo el conjunto
luminoso haciendo palanca sobre la
lente y extrayendo el conjunto.
2. Desconecte el enchufe eléctrico de la
lámpara.
3. Separe el casquillo y los componentes
de la lente girando aquél en sentido
contrario a las agujas del reloj hasta
que las patillas queden alineadas con
las ranuras de la lente.4. Retire la lámpara tirando de ella hacia
afuera.
5. Monte una lámpara nueva en el
casquillo.
6. Vuelva a montar el casquillo y la lente.
7. Conecte el enchufe eléctrico de la
lámpara.
8. Vuelva a instalar el conjunto de la luz
en la carrocería.
Tipo B
Si la lámpara no funciona, haga que
compruebe el vehículo un concesionario
autorizado de HYUNDAI.
ORB070068ORB070054

799
Mantenimiento

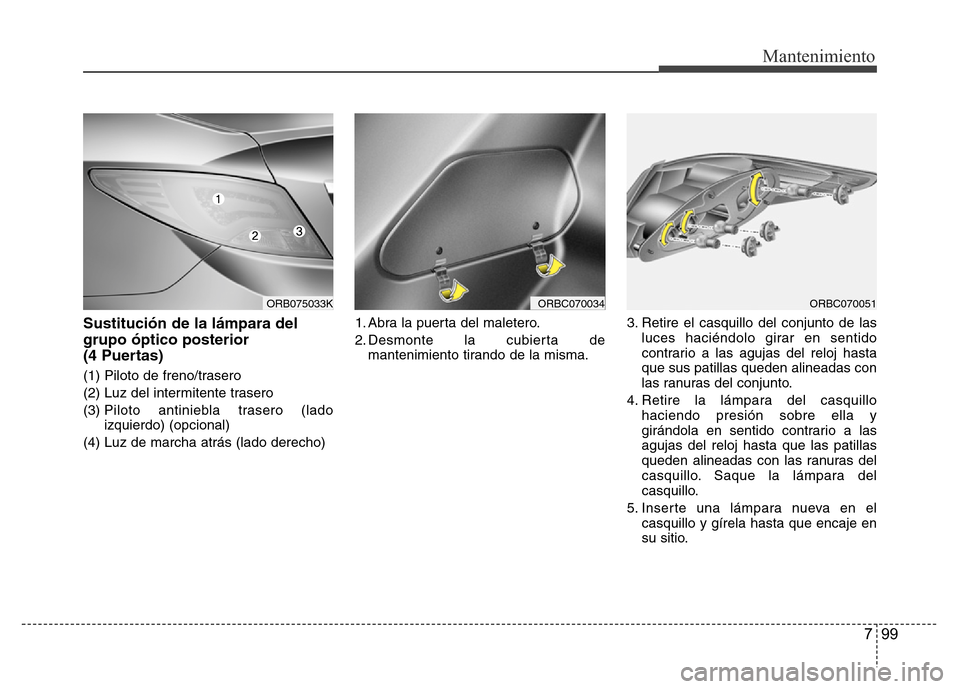

Sustitución de la lámpara del
grupo óptico posterior
(4 Puertas)
(1) Piloto de freno/trasero
(2) Luz del intermitente trasero
(3) Piloto antiniebla trasero (lado
izquierdo) (opcional)
(4) Luz de marcha atrás (lado derecho)1. Abra la puerta del maletero.
2. Desmonte la cubierta de
mantenimiento tirando de la misma.3. Retire el casquillo del conjunto de las
luces haciéndolo girar en sentido
contrario a las agujas del reloj hasta
que sus patillas queden alineadas con
las ranuras del conjunto.
4. Retire la lámpara del casquillo
haciendo presión sobre ella y
girándola en sentido contrario a las
agujas del reloj hasta que las patillas
queden alineadas con las ranuras del
casquillo. Saque la lámpara del
casquillo.
5. Inserte una lámpara nueva en el
casquillo y gírela hasta que encaje en
su sitio.
ORBC070034ORBC070051ORB075033K
