2015 FIAT DUCATO BASE CAMPER ESP

REPOSTADO DEL
VEHÍCULO
EN BREVE
Repostar el vehículo únicamente con
gasóleo para automoción conforme a la
Norma Europea EN 590.
Apagar el motor antes de repostar el
combustible.
FUNCIONAMIENTO CON
BAJAS TEMPERATURAS
Con bajas temperaturas el grado de
fluidez del gasóleo podría ser insuficiente
a causa de la formación de parafinas
con el consiguiente funcionamiento
anómalo de la instalación de alimentación
de combustible.
Para evitar problemas de funcionamiento,
en las gasolineras se distribuye
normalmente, según la estación del año,
gasóleo de verano, de invierno y ártico
(zonas de montaña/frías). En caso de
repostado con gasóleo inadecuado a la
temperatura de funcionamiento, se
recomienda mezclarlo con el aditivo
TUTELA DIESEL ART en las proporciones
indicadas en el envase de dicho
producto, introduciendo en el depósito
primero el anticongelante y luego el
gasóleo.En caso de uso/estacionamiento
prolongado del vehículo en zonas de
montaña/frías, se recomienda el
repostado con el gasóleo disponible in
situ.
Además, en esta situación, se
recomienda mantener en el depósito una
cantidad de combustible superior al
50% de su capacidad útil.
19)
REPOSTADO
Para garantizar el repostado completo del
depósito, realizar dos operaciones de
abastecimiento después del primer
disparo del surtidor. Evitar operaciones
posteriores de abastecimiento que
podrían causar anomalías en el sistema
de alimentación.
TAPÓN DEL DEPÓSITO DE
COMBUSTIBLE
Para repostar combustible, abrir la tapa A
fig. 141 y quitar el tapón B girando hacia
la izquierda la llave de contacto; el tapón
lleva un dispositivo antipérdida C que
lo fija a la tapa para que no se pierda.
El cierre hermético puede determinar un
leve aumento de presión en el depósito.
Por lo tanto, es normal que al destaparlo
se oiga un ruido producido por la salida
del aire.Al repostar, enganchar el tapón al
dispositivo que hay dentro de la tapa, tal
como se indica en fig. 141.
92)
141F1A0144
106
CONOCIMIENTO DEL VEHÍCULO

Al ser el filtro un sistema de acumulación,
debe regenerarse (limpiarse)
periódicamente quemando las partículas
carbonosas.
El procedimiento de regeneración lo
controla automáticamente la centralita de
control motor según el estado de
acumulación del filtro y de las condiciones
de empleo del vehículo.
Durante la regeneración pueden
producirse los fenómenos siguientes:
aumento limitado del ralentí, activación
del electroventilador, más humos y altas
temperaturas en el escape.
Estas situaciones no deben interpretarse
como anomalías y no inciden en el
comportamiento del vehículo ni en el
medio ambiente. En caso de que se
visualice un mensaje específico, consultar
el apartado "Testigos y mensajes”.
ADVERTENCIA
93) Durante su funcionamiento
normal, el filtro de partículas
(DPF) alcanza temperaturas
elevadas. Por lo tanto, no
estacionar el vehículo sobre
material inflamable (hierba, hojas
secas, hojas de pino, etc.): peligro
de incendio.
108
CONOCIMIENTO DEL VEHÍCULO

El progresivo apagado parcial de los
símbolos muestra la disminución
del aceite.
Cuando la cantidad de aceite es
adecuada se encienden4ó5símbolos.
Si el quinto símbolo no se enciende no
debe considerarse como una anomalía ni
como falta de aceite en el cárter.
Cuando el nivel de aceite sea inferior al
valor mínimo previsto, la pantalla muestra
el mensaje para el nivel mínimo de aceite
motor e indica la necesidad de repostar.
ADVERTENCIA Para saber cuánto aceite
hay, utilizar siempre la varilla de control
(ver el apartado "Comprobación de los
niveles" en el capítulo "Mantenimiento
y Cuidado”).
Después de unos segundos los símbolos
que indican la cantidad de aceite
desaparecen y:
❒si falta poco para la revisión de
mantenimiento programado, se
muestra la distancia que falta y se
enciende el símbolo õ en la pantalla.
Cuando se alcanza el mantenimiento
programado la pantalla muestra
una advertencia específica;
❒después, si el plazo previsto para
sustituir el aceite motor está a punto
de cumplirse, se muestra en la
pantalla la distancia que falta para el
próximo cambio de aceite. Cuando
se alcanza el mantenimiento
programado la pantalla muestra una
advertencia específica.
ADVERTENCIA
20) Si la aguja de la temperatura del
líquido de refrigeración del motor
llega a la zona roja, apagar el
motor inmediatamente y acudir a
la Red de Asistencia Fiat.
PANTALLA
(para versiones/países donde esté
previsto)
El vehículo puede estar equipado con
pantalla multifunción o pantalla
multifunción reconfigurable que puede
mostrar la información útil y necesaria
durante la conducción.
VISTA "ESTÁNDAR"
PANTALLA MULTIFUNCIÓN
La vista estándar puede mostrar la
siguiente información fig. 146:
AFecha.
BOdómetro (visualización kilómetros, o
millas, recorridos).
CHora.
DTemperatura externa
EPosición orientación faros (sólo con
luces de cruce encendidas).
Liv.olio
MAX MIN
145 - Versiones con pantalla multifunciónF1A0355
146F1A1040
113
reconfigurable

NotaAl abrir una puerta delantera la
pantalla se activa visualizando durante
unos segundos la hora y los kilómetros,
o millas, recorridos.
VISTA "ESTÁNDAR"
PANTALLA MULTIFUNCIÓN
RECONFIGURABLE
La vista estándar puede mostrar la
siguiente información fig. 147:
AHora
BFecha o visualización de los
kilómetros (o millas) parciales
recorridos
COdómetro (visualización kilómetros/
millas recorridos)
DPosición de orientación de los faros
(sólo con luces de cruce encendidas)
ETemperatura externa (para versiones/
países donde esté previsto)
GEAR SHIFT INDICATOR
(para versiones/países donde esté
previsto)
El sistema GSI (Gear Shift Indicator)
propone al conductor que realice un
cambio de marcha a través de la
indicación específica en el cuadro de
instrumentos.
A través del GSI, el conductor es
informado de que el paso a otra marcha
permitiría una reducción del consumo.
Cuando en la pantalla aparece el icono
SHIFT UP (
SHIFT), el GSI propone
pasar a una marcha con una relación
superior; sin embargo, cuando la pantalla
muestra el icono SHIFT DOWN (
SHIFT), el GSI propone pasar a una
marcha con relación inferior.
ADVERTENCIA La indicación en la
pantalla permanece encendida hasta que
el conductor efectúa el cambio de marcha
o mientras las condiciones de marcha
sigan un perfil de viaje que requiera un
cambio de marcha para mejorar el
consumo.
BOTONES DE MANDO
Para moverse por la pantalla y
por las opciones hacia arriba
o para incrementar el valor
visualizado.
MODE
Presión corta para acceder al menú y/o
pasar a la vista siguiente o para confirmar
la selección deseada.
Presión larga para volver a la vista
estándar.
Para moverse por la pantalla y
por las opciones hacia abajo
o para reducir el valor
visualizado.
NotaLos botones
y
activan distintas funciones según
las siguientes situaciones:
Regulación iluminación
del habitáculo
- con las luces de posición encendidas y
la vista estándar activa, se puede ajustar
la intensidad luminosa del habitáculo.
147F1A1041
MODE
148F1A0304
114
CONOCIMIENTO DEL CUADRO DE INSTRUMENTOS

Menú de configuración
- dentro del menú permiten moverse
hacia arriba o hacia abajo;
- durante las operaciones de
configuración permiten incrementar o
disminuir.
MENÚ DE
CONFIGURACIÓN
Funciones del menú de
configuración
El menú está compuesto por una serie de
funciones situadas de forma "circular"
cuya selección, que se efectúa mediante
los botones
y, permite
acceder a las distintas operaciones de
selección y configuración (setup) que se
indican a continuación. Para algunas
opciones (Ajuste reloj y Unidad de
medida) hay previsto un submenú.
El menú de configuración puede activarse
con una presión corta del botón MODE.
El menú se compone de las siguientes
funciones:
❒Menú
❒Iluminación
❒Corrector de orientación faros
❒Bip velocidad
❒Sensor de faros
❒Luces direccionales❒Sensor de lluvia
❒Activación Trip B
❒Traffic Sign
❒Ajustar hora
❒Ajustar fecha
❒Autoclose
❒Unidad de medida
❒Idioma
❒Volumen avisos
❒Service
❒Airbag del pasajero
❒Luces diurnas
❒Luces de carretera automáticas
❒Salida del menú
Con presiones cortas de los botones
o, es posible recorrer la lista
del menú de configuración.
En este punto, los modos de gestión se
diferencian entre sí según la característica
de la opción seleccionada.
Selección de una opción del menú
principal sin submenú:
- con una presión corta del botón MODE
se puede seleccionar la configuración
del menú principal que se desea
modificar;- pulsando los botones
o
(con presiones cortas) es posible
elegir la nueva configuración;
- pulsando brevemente el botón MODE es
posible memorizar la configuración y, al
mismo tiempo, volver a la misma opción
del menú principal seleccionada
anteriormente.
Selección de una opción del menú
principal con submenú:
- con una presión corta del botón MODE
se puede visualizar la primera opción
del submenú;
- pulsando los botones
o
(con presiones cortas) es posible
moverse por todas las opciones del
submenú;
- con una presión corta del botón MODE
se puede seleccionar la opción del
submenú visualizada y se entra en el
menú de configuración correspondiente;
- pulsando los botones
o
(con presiones cortas) es posible
elegir la nueva configuración de esta
opción del submenú;
- pulsando brevemente el botón MODE es
posible memorizar la configuración y, al
mismo tiempo, volver a la misma opción
del submenú seleccionada anteriormente.
115

- pulsando brevemente el botón MODE se
puede seleccionar el primer dato a
modificar (por ej. horas / minutos o año /
mes / día);
- pulsando los botones
o
(con presiones cortas) es posible
elegir la nueva configuración;
- pulsando brevemente el botón MODE se
puede memorizar la configuración y, al
mismo tiempo, pasar a la siguiente
opción del menú de configuración; en
caso de que fuera la última, se vuelve a la
opción del menú seleccionada
anteriormente.
Pulsando prolongadamente el botón
MODE:
- si se está a nivel del menú principal, se
sale del entorno menú de configuración;
- si se está en otro punto del menú (al
nivel de configuración de una opción de
submenú, al nivel de submenú o al nivel
de configuración de una opción del menú
principal) se sale al nivel de menú
principal;
- sólo se guardan las modificaciones
memorizadas por el usuario (confirmadas
pulsando el botón MODE).La vista del menú de configuración es
temporal; después de la salida del menú
por el vencimiento del tiempo, sólo se
guardan las modificaciones ya
memorizadas por el usuario (ya
confirmadas pulsando brevemente el
botón MODE).
Para acceder a la navegación desde la
vista estándar, pulsar el botón MODE
brevemente.
Para navegar dentro del menú, pulsar los
botones
o.
NotaEstando el vehículo en
movimiento, por razones de seguridad
sólo es posible acceder al menú
reducido (configuración “Bip
velocidad”). Con el vehículo parado se
puede acceder al menú extendido.
Iluminación
(Regulación iluminación del
habitáculo)
(sólo con luces de posición
encendidas)
Esta función, con las luces de posición
encendidas, permite la regulación (en
8 niveles) de la intensidad luminosa del
cuadro de instrumentos, de los mandos
del sistemauconnect™(para
versiones/países donde esté previsto) y
de los mandos del climatizador
automático (para versiones/países donde
esté previsto).Para regular la intensidad luminosa,
realizar las siguientes operaciones:
❒pulsar el botón MODE brevemente.
En la pantalla se muestra en modo
intermitente el nivel configurado
anteriormente;
❒pulsar el botón
opara
regular el nivel de la intensidad
luminosa;
❒pulsar el botón MODE brevemente
para volver a la vista del menú o
pulsarlo prolongadamente para
volver a la vista estándar sin guardar.
NotaEn las versiones con pantalla
multifunción reconfigurable, la
regulación puede efectuarse tanto con
las luces apagadas (valor de
luminosidad para modalidad "día"),
como con las luces encendidas (valor
de luminosidad para modalidad
"noche").
Orientación faros
(Regulación de la
posición del corrector de
orientación faros)
(para versiones/países donde esté
previsto)
Esta función permite ajustar (en 4 niveles)
la posición del corrector de orientación
faros.
116
CONOCIMIENTO DEL CUADRO DE INSTRUMENTOS

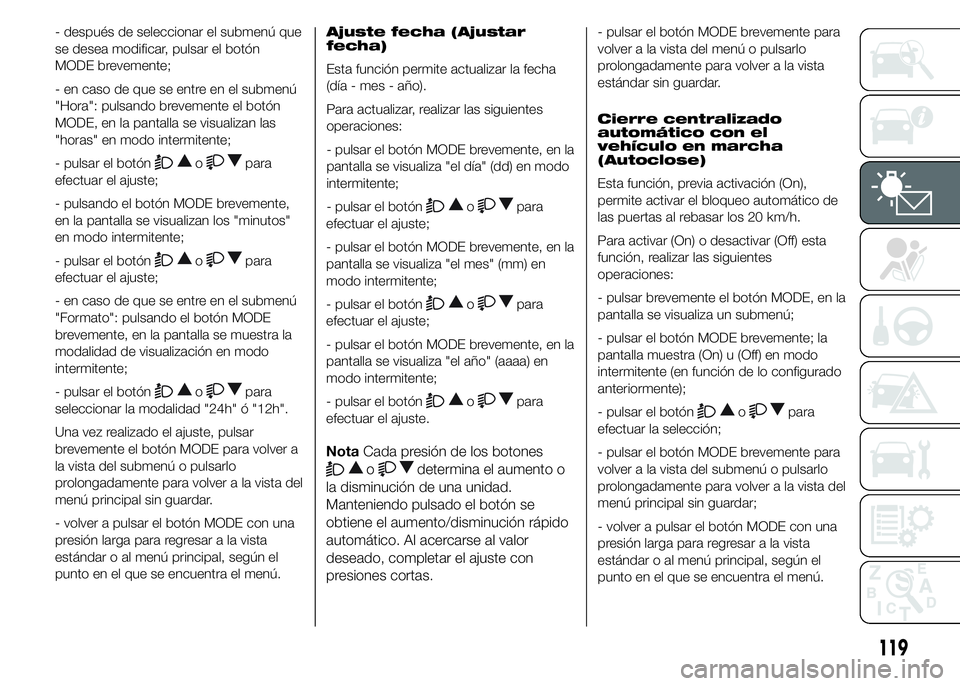

Selección de “Fecha” y “Ajuste Reloj”:

- después de seleccionar el submenú que
se desea modificar, pulsar el botón
MODE brevemente;
- en caso de que se entre en el submenú
"Hora": pulsando brevemente el botón
MODE, en la pantalla se visualizan las
"horas" en modo intermitente;
- pulsar el botón
opara
efectuar el ajuste;
- pulsando el botón MODE brevemente,
en la pantalla se visualizan los "minutos"
en modo intermitente;
- pulsar el botón
opara
efectuar el ajuste;
- en caso de que se entre en el submenú
"Formato": pulsando el botón MODE
brevemente, en la pantalla se muestra la
modalidad de visualización en modo
intermitente;
- pulsar el botón
opara
seleccionar la modalidad "24h" ó "12h".
Una vez realizado el ajuste, pulsar
brevemente el botón MODE para volver a
la vista del submenú o pulsarlo
prolongadamente para volver a la vista del
menú principal sin guardar.
- volver a pulsar el botón MODE con una
presión larga para regresar a la vista
estándar o al menú principal, según el
punto en el que se encuentra el menú.Ajuste fecha (Ajustar
fecha)
Esta función permite actualizar la fecha
(día - mes - año).
Para actualizar, realizar las siguientes
operaciones:
- pulsar el botón MODE brevemente, en la
pantalla se visualiza "el día" (dd) en modo
intermitente;
- pulsar el botón
opara
efectuar el ajuste;
- pulsar el botón MODE brevemente, en la
pantalla se visualiza "el mes" (mm) en
modo intermitente;
- pulsar el botón
opara
efectuar el ajuste;
- pulsar el botón MODE brevemente, en la
pantalla se visualiza "el año" (aaaa) en
modo intermitente;
- pulsar el botón
opara
efectuar el ajuste.
NotaCada presión de los botones
odetermina el aumento o
la disminución de una unidad.
Manteniendo pulsado el botón se
obtiene el aumento/disminución rápido
automático. Al acercarse al valor
deseado, completar el ajuste con
presiones cortas.
- pulsar el botón MODE brevemente para
volver a la vista del menú o pulsarlo
prolongadamente para volver a la vista
estándar sin guardar.
Cierre centralizado
automático con el
vehículo en marcha
(Autoclose)
Esta función, previa activación (On),
permite activar el bloqueo automático de
las puertas al rebasar los 20 km/h.
Para activar (On) o desactivar (Off) esta
función, realizar las siguientes
operaciones:
- pulsar brevemente el botón MODE, en la
pantalla se visualiza un submenú;
- pulsar el botón MODE brevemente; la
pantalla muestra (On) u (Off) en modo
intermitente (en función de lo configurado
anteriormente);
- pulsar el botón
opara
efectuar la selección;
- pulsar el botón MODE brevemente para
volver a la vista del submenú o pulsarlo
prolongadamente para volver a la vista del
menú principal sin guardar;
- volver a pulsar el botón MODE con una
presión larga para regresar a la vista
estándar o al menú principal, según el
punto en el que se encuentra el menú.
119

Regulación unidad de
medida (Unidad de
medida)
Esta función permite seleccionar la unidad
de medida mediante tres submenús:
"Distancias", "Consumos" y
"Temperatura".
Para seleccionar la unidad de medida
deseada:
- pulsar el botón MODE brevemente, en la
pantalla aparecen los tres submenús;
- pulsar el botón
opara
moverse por los tres submenús;
- después de seleccionar el submenú que
se desea modificar, pulsar el botón
MODE brevemente;
- en caso de que se entre en el submenú
"Distancias": pulsando brevemente el
botón MODE, la pantalla muestra "km" o
"mi" (en función de lo configurado
anteriormente);
- pulsar el botón
opara
efectuar la selección;
- en caso de que se entre en el submenú
"Consumos": pulsando brevemente el
botón MODE, la pantalla muestra "km/l",
"l/100 km" o "mpg" (en función de lo
configurado anteriormente);Si la unidad de medida de la distancia
seleccionada es "km" la pantalla permite
introducir la unidad de medida (km/l o
l/100 km) que se refiere a la cantidad de
combustible consumido.
Si la unidad de medida de la distancia
seleccionada es "mi" la pantalla muestra
la cantidad de combustible consumido en
"mpg".
- pulsar el botón
opara
efectuar la selección;
- en caso de que se entre en el submenú
"Temperatura": pulsando el botón MODE
brevemente, la pantalla muestra "°C" o
"°F" (en función de lo configurado
anteriormente);
- pulsar el botón
opara
efectuar la selección;
Una vez realizado el ajuste, pulsar
brevemente el botón MODE para volver a
la vista del submenú o pulsarlo
prolongadamente para volver a la vista del
menú principal sin guardar.
- volver a pulsar el botón MODE con una
presión larga para regresar a la vista
estándar o al menú principal, según el
punto en el que se encuentra el menú.Selección del idioma
(Idioma)
Los mensajes pueden mostrarse en la
pantalla en los siguientes idiomas,
seleccionándolos previamente: Italiano,
Alemán, Inglés, Español, Francés,
Portugués y Neerlandés.
Para seleccionar el idioma deseado,
realizar las siguientes operaciones:
- pulsar el botón MODE brevemente, la
pantalla muestra en modo intermitente el
"idioma" configurado anteriormente;
- pulsar el botón
opara
efectuar la selección;
- pulsar el botón MODE brevemente para
volver a la vista del menú o pulsarlo
prolongadamente para volver a la vista
estándar sin guardar.
Regulación del volumen
de la señal acústica
avería / advertencias
(Volumen avisos)
Esta función permite seleccionar (en 8
niveles) el volumen de la señal acústica
(buzzer) que acompaña las
visualizaciones de avería / advertencia.
Para seleccionar el volumen deseado,
realizar las siguientes operaciones:
- pulsar el botón MODE brevemente, la
pantalla muestra en modo intermitente el
"nivel" de volumen configurado
anteriormente;
120
CONOCIMIENTO DEL CUADRO DE INSTRUMENTOS
