27Hybrid4 sistēma
DS5Hy4_lv_Chap00c_hybride_ed01-2015
200V augstsprieguma akumulators
Augstsprieguma 200V akumulators ir piemērots daļējai, ātrai un biežai uzlādēšanai / izlādēšanai. Tā ir Ni-MH (niķeļa-metāla hidrīda) tehnoloģijas ierīce, kas atrodas zem bagāžas nodalījuma grīdas elektromotora tuvumā.
U z l ā d e
Braucienu laikā akumulators uzlādējas automātiski. Akumulators uzlādējas tad, kad automašīna samazina ātrumu vai brauc pa slīpu ceļu lejup, elektromotors kļūst par ģeneratoru un pārveido elektroenerģiju (izņemot tad, ja automašīna brauc ar ātrumu, kas ir lielāks par 120 km/h). Šī atjaunošana ļauj izmantot "bezmaksas" enerģiju. Ar dīzeļmotora maiņstrāvas ģeneratora-startera (Stop&Start) palīdzību akumulators var uzlādēties daļēji līdz vidējam 4 vai 5 atzīmju l ī m e n i m .
Uzlādes vidējais līmenis ir 4 līdz 5 iedaļas, kas paredz arī enerģijas uzkrāšanu, samazinot ātrumu vai braucot lejup ("bezmaksas" enerģija).
Lai paildzinātu akumulatora kalpošanas ilgumu, uzlādes līmenis nedrīkst nokrist zem 20%, pat ja līmenis tiek rādīts pie 0 iedaļām pēc braukšanas ZEV režīmā. Akumulatora uzlādes līmenim tuvojoties maksimumam, automašīnas ātruma samazinājums, atlaižot akseleratora pedāli, var būt samazināts.
Akumulatora baterijas uzlādēšanās laiks ir ļoti ātrs. Izlādējies akumulators (piemēram, pēc braukšanas ZEV režīmā vai spēcīga paātrinājuma) ātri atjauno pietiekamu uzlādes līmeni (apmēram 10 minūtēs), lai nodrošinātu visas dažādo hibrīda režīmu izmantošanas i e s p ē j a s .
Akumulators nepārsniedz maksimālo uzlādes līmeni.

DS5Hy4_lv_Chap00c_hybride_ed01-2015
Augstsprieguma akumulatoru nekādā gadījumā nedrīkst uzlādēt no ārēja avota, un ar to drīkst rīkoties tikai CITROËN pārstāvniecības vai kvalificēta remontdarbnīcas pilnvaroti mehāniķi. Tas var radīt nopietnus apdegumus, un elektriskais lādiņš var izraisīt smagus apdegumus un pat nāvi. Izlietots Ni-MH (niķeļa-metāla hidrīda) augstspieguma akumulators jānodod atbilstošā veidā caur pēcpārdošanas nodaļu, lai tā pārstrāde neradītu nekādu risku apkārtējai v i d e i .
Augstspriegums
Elektromotora darbībai nepieciešamais spriegums ir no 150 līdz 270V. Lūdzu, sekojiet, lai šīs automašīnai piestiprinātās uzlīmes tiktu ņemtas vērā. Esiet ļoti uzmanīgi attiecībā uz augsto spriegumu un to detaļu augstajām temperatūrām, caur kurām plūst strāva.
Ārkārtas atslēgšana
Ja noticis negadījums, atslēgšanas sistēma nobloķē augsta sprieguma strāvu un atslēdz degvielas sūkni ; jūsu automašīna vairs nevar iedarboties. Lai no jauna iedarbinātu hibrīda sistēmu, sazinieties ar CITROËN pārstāvniecību.
Augstsprieguma kabeļu instalācija atrodas zem automašīnas (virsbūves apakšā). Nesabojājiet tos, izmantojot automašīnu apvidus apstākļos.
Pirms jebkuru darbību veikšanas izslēdziet aizdedzi ( RE ADYsignāllampiņa nodziest).
Piesardzības pasākumi attiecībā uz akumulatoru Augstsprieguma kabeļi
Lūdzu, novietojiet pacelšanas sistēmas (domkrats, pacēlājs) tām paredzētajās vietās, lai nesabojātu kabeļus.
Nekad nepieskarieties, nenoņemiet vai nenomainiet augstsprieguma detaļas, kabeļus vai oranžos augstsprieguma konektorus, pat ja noticis negadījums.

29Hybrid4 sistēma
DS5Hy4_lv_Chap00c_hybride_ed01-2015
Šī ventilācijas sistēma nedarbojas nepārtrauktā režīmā ; tā nepārtraukti pielāgo savu jaudu akumulatora dzesēšanas vajadzībām. Varētu būt dzirdams ar tās darbību saistīts troksnis, jo īpaši stāvot, pēc Hybrid4 sistēmas izslēgšanas (iebūvēta ventilācija). Šīs ventilācijas atveres aizsprostošanas gadījumā pastāv akumulatora pārkaršanas un sabojāšanas risks, un tas var radīt Hybrid4 sistēmas darbības traucējumus.
Augstsprieguma akumulatora ventilācija
Lūdzu ievērojiet šādus drošības norādījumus, lai pareizi izmantotu augstsprieguma akumulatoru : - nenosprostot un neaizklāt ventilācijas atveri, lai neradītu Hybrid4 sistēmas darbības traucējumus akumulatora pārkaršanas dēļ ; - neizliet šķidrumus, jo tie var radīt akumulatora bojājumus ( ī s s a v i e n o j u m s ) .
A u g s t s p r i e g u m a a k u m u l a t o r s i r a p r ī k o t s ar gaisa dzesēšanas sistēmu. To veido ventilācijas atvere (atrodas zem kreisā aizmugurējā sēdekļa) un ventilators (atrodas aiz bagāžas nodalījuma apdares kreisajā p u s ē ) .

DS5Hy4_lv_Chap00c_hybride_ed01-2015

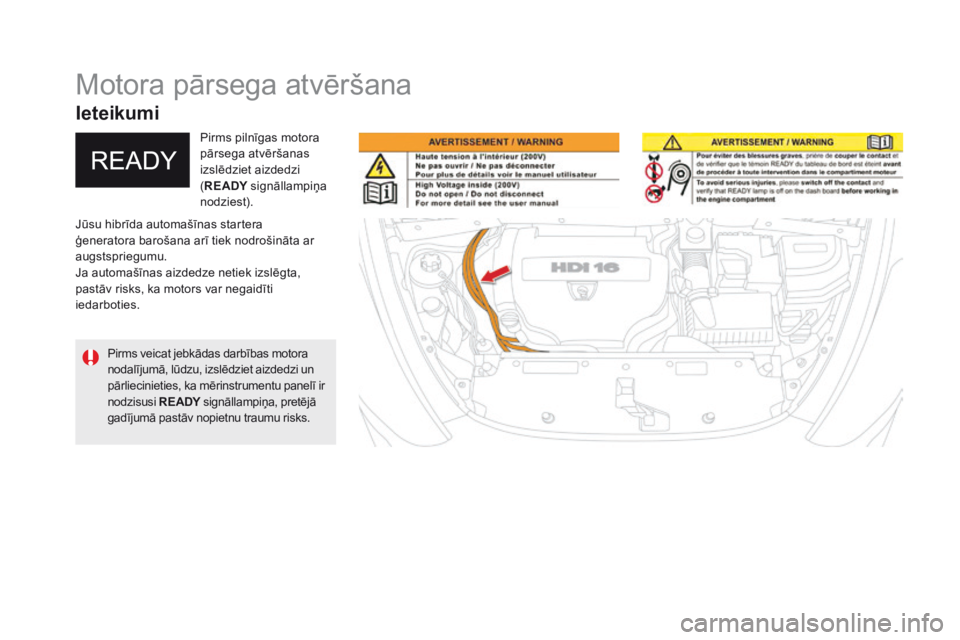

Motora pārsega atvēršana
Jūsu hibrīda automašīnas startera ģeneratora barošana arī tiek nodrošināta ar augstspriegumu. Ja automašīnas aizdedze netiek izslēgta, pastāv risks, ka motors var negaidīti iedarboties.
Pirms pilnīgas motora pārsega atvēršanas izslēdziet aizdedzi ( RE ADY signāllampiņa RE ADY signāllampiņa RE ADYnodziest).
Pirms veicat jebkādas darbības motora nodalījumā, lūdzu, izslēdziet aizdedzi un pārliecinieties, ka mērinstrumentu panelī ir nodzisusi RE ADY signāllampiņa, pretējā RE ADY signāllampiņa, pretējā RE ADYgadījumā pastāv nopietnu traumu risks.
Ieteikumi

31Komforts
DS5Hy4_lv_Chap03_confort_ed01-2015
Bagāžas nodalījuma aprīkojums
1. Aizmugurējais plauktiņš Lai pārvadātu apjomīgus priekšmetus, to var izņemt. 2. Āķi somām3. Brīdinājuma trijstūra stiprinājumu siksnas4. Izņemama bagāžas nodalījuma grīda Ar roktura palīdzību paceliet grīdu un bīdiet to pa vadotnēm.

DS5Hy4_lv_Chap08_info-pratiques_ed01-2015
Automazgātava
Automazgātavās, kur automašīna tiek transportēta ar konveijera lentes palīdzību, tiek noteikts, ka mazgāšanas laikā stāvbremzei jābūt izslēgtai.
Hibrīda sistēma aktivizēta, iedegts indikators RE ADY , stāvbremze RE ADY , stāvbremze RE ADYizslēgta : - pārslēdziet ātruma pārslēgu pozīcijā N ; - izslēdziet motoru (nospiežot " START/STOP" pogu). Stāvbremze ieslēdzas automātiski, un mērinstrumentu panelī iedegas indikators RE ADY ; RE ADY ; RE ADY - ieslēdziet aizdedzi no jauna (nospiežot " START/STOP " pogu), kājai neatrodoties uz bremžu pedāļa. Indikators RE ADY paliek nodzisis ; RE ADY paliek nodzisis ; RE ADY - izslēdziet stāvbremzi ar manuālo slēdzi uz centrālās konsoles, paturot kāju uz bremžu pedāļa ; - izslēdziet aizdedzi (nospiežot " START/STOP " pogu,
kājai neatrodoties uz bremžu pedāļa), pārliecinoties, ka stāvbremze paliek izslēgta līdz galam.
Ja dīzeļmotors ir gaidīšanas režīmā, tas iedarbojas no jauna. Ja dīzeļmotors darbojas, tā darbība tiek saglabāta bez laika ierobežojuma.
Hibrīda sistēma aktivizēta, indikators RE ADY iedegts, RE ADY iedegts, RE ADYstāvbremze izslēgta : - pārslēdziet ātrumu pārslēgu pozīcijā N ( AUTO režīms). - nospiediet bremžu pedāli, tad "ECO OFF" p o g u .
Automazgātavas, kurās ir jāizslēdz dīzeļmotors. Automazgātavas, kurās dīzeļmotors nav jāizslēdz.
Ja jūsu automašīnas versija to pieļauj, atslēdziet elektroniskās stāvbremzes automātisko darbības režīmu, automašīnas aprīkojuma konfigurāciju i z v ē l n ē .

33Praktiskā informācija
DS5Hy4_lv_Chap08_info-pratiques_ed01-2015
Riepu pagaidu remonta komplekts
Komplekts sastāv no kompresora un hermetizējošā līdzekļa patronas. Tas ļauj jums veikt pagaidu riepu remontu . Tādā veidā jūs varat nokļūt līdz tuvākajai remontdarbnīcai.
Tas paredzēts, lai aizlīmētu iespējamos carumus riepas protektorā vai riepas un diska salaiduma vietā. Tā kompresors ļauj kontrolēt vai papildināt spiedienu riepā.
Lai iegūtu vairāk informācijas par riepu remonta komplekta lietošanu, skatiet automašīnas lietošanas instrukcijas attiecīgo sadaļu.
Piekļuve komplektam
Instrumenti
Visi instrumenti paredzēti tikai jūsu automašīnai. Neizmantojiet tos citiem mērķiem. 1. 12V kompresors. Satur līmes produktu, lai veiktu riepas pagaidu remontu, un ļauj veikt riepas spiediena regulēšanu. 2. Ķ ī l i s . Ļauj imobilizēt automašīnas riteņus. 3. Instruments riteņa centra skrūvju aizsarguzmavu noņemšanai. Ļauj noņemt riteņa disku dekoratīvo centru skrūvju uzlikas (aizsarguzmavas). 4. Dekoratīvo uzliku noņemšanas instruments. Ļauj noņemt riteņa disku dekoratīvās uzlikas. 5. Noņemams sakabes āķis.
Komplekts ievietots nodalījuma iedaļā zem bagāžas nodalījuma grīdas.

DS5Hy4_lv_Chap08_info-pratiques_ed01-2015
Automašīnas evakuācija uz platformas
Nekādā gadījumā nevelciet automašīnu ar diviem vai četriem riteņiem uz zemes, jo jūs varat sabojāt tās piedziņu. Tomēr nepieciešamības gadījumā, ja ir grūtības piekļūt automašīnai, to var pārvietot par dažiem desmitiem metru ar ātrumu, kas nav lielāks par 10 km/h.
Izmantojiet vilkšanas āķi vienīgi automašīnas pārvietošanai vai evakuācijas gadījumā
nostiprināšanai uz platformas.
Pirms jebkuru darbību veikšanas ieslēdziet aizdedzi, nospiediet bremžu pedāli un novietojiet pārnesumu pārslēgu pozīcijā N , tad izslēdziet Hybrid4 sistēmu ( RE ADY signāllampiņa nodziest). RE ADY signāllampiņa nodziest). RE ADY Lai evakuētu automašīnu uz platformas, obligāti vērsieties pēc palīdzības pie speciālista.
Sniega ķēdes
Ieteikumi
Sniega ķēžu izmantošana atļauta tikai uz priekšējās ass riteņiem. Režīmu pārslēgam jābūt pozīcijā 4WD .
Lai noskaidrotu, kāda izmēra sniega ķēdes ir saderīgas ar jūsu automašīnas riepām, kā arī ieteikumus to izstādīšanai, skatiet automašīnas lietošanas instrukcijas attiecīgo sadaļu.
