2015 CITROEN DS3 CABRIO InstruksjonsbØker (in Norwegian)

15Praktiske opplysninger
Skifte en sikring



)
For å hekte av den øvre bekledningen i bagasjerommet, trekk den nedover ved å begynne med
venstre side.

)
Fjern bekledningen ved å vippe den nedover.

)
Skift sikringene.
For å sette bekledningen på plass, foreta disse operasjonene i motsatt rekkefølge ved å starte
innerst i bagasjerommet.

Sikringer i motorrommet
(maxi- sikringer)

Sikring nr.

Styrke

Funksjoner


-

20 A
Stofftak

-

20 A
Stofftak

Hvis taket befinner seg i område B
når sikringene ryker, er det ikke mulig å åpne bagasjerommet. Skift sikringene for å kunne åpne
bagasjerommet, lukk stofftaket manuelt på forhånd fra innsiden av bagasjerommet (ved å felle ned baksetet).

Stofftaket har tre sikringer.


Sikringer under hyllen bak


Sikring nr.


Styrke

Funksjoner


MF08

40 A
Stofftak
Maxi-sikringene er en ekstra beskyttelse
av de elektriske systemene. Alle inngrep på
maxi-sikringene skal foretas av CITROËN-
forhandlernett eller et kvalifisert verksted.

16Praktiske opplysninger

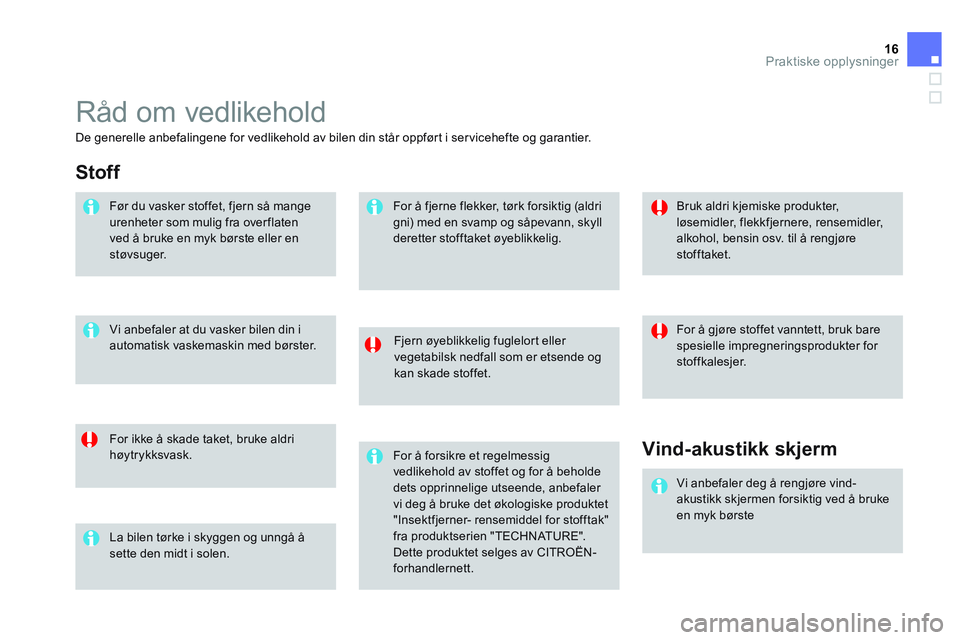

Råd om vedlikehold


Fjern øyeblikkelig fuglelort eller
vegetabilsk nedfall som er etsende og
kan skade stoffet.

For ikke å skade taket, bruke aldri
høytrykksvask.
Bruk aldri kjemiske produkter,
løsemidler, flekkfjernere, rensemidler,
alkohol, bensin osv. til å rengjøre
stofftaket.
De generelle anbefalingene for vedlikehold av bilen din står oppført i ser vicehefte og garantier.

La bilen tørke i skyggen og unngå å
sette den midt i solen.
Vi anbefaler at du vasker bilen din i
automatisk vaskemaskin med børster.
For å fjerne flekker, tørk forsiktig (aldri
gni) med en svamp og såpevann, skyll
deretter stofftaket øyeblikkelig.

For å gjøre stoffet vanntett, bruk bare
spesielle impregneringsprodukter for
stoffkalesjer.



Stoff


Før du vasker stoffet, fjern så mange
urenheter som mulig fra over flaten
ved å bruke en myk børste eller en
støvsuger.

For å forsikre et regelmessig
vedlikehold av stoffet og for å beholde
dets opprinnelige utseende, anbefaler
vi deg å bruke det økologiske produktet
"Insektfjerner- rensemiddel for stofftak"
fra produktserien "TECHNATURE".
Dette produktet selges av CITROËN-
forhandlernett.


Vind-akustikk skjerm


Vi anbefaler deg å rengjøre vind-
akustikk skjermen forsiktig ved å bruke
en myk børste

17Tekniske spesifikasjoner

Bensinmotorer


PureTech 82



VTi 120



THP 155


THP 150 **



PureTech 110
S&S



THP 165 S&S


THP 150
S&S **



Girkasser

BVM
(manuell 5 gir)
BVM
(manuell 5 gir)
BVA
(automatisk
4 gir)
BVM6
(manuell 6 gir)
BVM
(manuell 5 gir)
BVM6
(manuell 6 gir)

Typer varianter versjoner:

SB.

HMZ6
5FS0
5FS9
5FV8
5FN8 **

HNZ6/S
5GZM/S
5GWM/S **

Sylindervolum (cm
3)
1 199
1 598
1 598
1 199
1 598
Sylinderdiameter x slaglengde (mm)
75 x 90,5
77 x 85,8
77 x 85,8
75 x 90,5
77 x 85,8
Maks. effekt : EU-norm (kW) *
60
88
115
11 0 **

81
120
11 0 **

Maks. effekt ved turtall (o/min)
5 750
6 000
6 000
5 500
6 000
Maks. dreiemoment : EU-norm (Nm)
11 8
160
240
205
240
Maks. dreiemoment ved turtall (o/min)
2 750
4 250
1 400
1 500
1 750
Drivstoff
Blyfri
Blyfri
Blyfri
Blyfri
Blyfri
Katalysator
Ja
Ja
Ja
Ja
Ja
Kapasitet motorolje (i liter) (med filterskift)
3,25
4,25
4,25
3,25
4,25

*
Maks. motoreffekt korresponderer med den typegodkjente verdien på testbenk, i henhold til definerte betingelser i EU-regelverket
(direktiv 1999/99/CE).

**
For Belgia.











Bensinmotorer

18Tekniske spesifikasjoner

Bensinmotorer


PureTech
82



VTi 120



THP 155


THP 150 *



PureTech 110
S&S



THP 165 S&S


THP 150
S&S *



Girkasser

BVM
(manuell 5 gir)
BVM
(manuell 5 gir)
BVA
(automatisk
4 gir)
BVM6
(manuell 6 gir)
BVM
(manuell 5 gir)
BVM6
(manuell 6 gir)

Typer varianter versjoner :
SB...

HMZ6
5FS0
5FS9
5FV8
5FN8 *

HNZ6/S
5GZM/S
5GWM/S *



- Egenvekt
1 032
1 088
1 133
1 156
1 090
1 165


- Vekt i kjøreklar stand
1 107
1 163
1 208
1 231
1 165
1 240


- Maks. tillatt vekt med last (MTAC)
1 532
1 575
1 610
1 619
1 598
1 619


- Total vogntogvekt (MTR A)
i 12% stigning
2 332
2 475
2 510
2 519
2 498
2 530


- Tilhenger med brems(innenfor MTR A)
i 12% stigning
800
900
900
900
900
900


- Tilhenger med brems ** (med over føring av
last innenfor MTR A)
1 100
1 150
1 150
1 150
1 150
1 150


- Tilhenger uten brems
520
570
570
570

520
570


- Vekt på tilhengerkule
46
46
46
46
46
46

*
For Belgia.

**

Vekten til tilhenger med brems, innenfor MTR A, kan økes hvis man reduserer MTAC til trekkbilen med tilsvarende; viktig, trekking av en tilhenger
med en bil som har liten last kan forringe bilens kjøreegenskaper.
Angitte MTR A-verdier og tilhenger vekter gjelder for maks. 1 000 meter over havet; tilhenger vekten må reduseres med 10 % for hver ekstra
1 000 meter.
Ved kjøring med tilhenger er det forbudt å overskride 100 km/t (overhold gjeldene regler i landet).
Hvis den utvendige temperaturen er høy, medfører dette at bilens yteevne reduseres for å beskytte motoren; når den utvendige temperaturen er høyere
enn 37 °C, begrens tilhenger vekten.













Vekter og tilhengervekter (i kg) bensin

19Tekniske spesifikasjoner

Dieselmotorer


e-HDi 90



BlueHDi 100



BlueHDi 120


BlueHDi 115 **



Girkasser

BVM (manuell 5 gir)
ETG6 (styrt 6 gir)
BVM (manuell 5 gir)
BVM6 (manuell 6 gir)

Typer varianter versjoner:
SB
...

9HP0/S
9HP8/PS
BHY6/S
BHZM/S
BHXM/S **

Sylindervolum (cm
3)
1 560
1 560
1 560
Sylinderdiameter x slaglengde (mm)
75 x 88,3
75 x 88,3
75 x 88,3


Maks. effekt: EU-norm (kW) *
68
73
88
85 **



Maks. effekt ved turtall (o/min)
4 000
3 750
3 500
Maks. dreiemoment : EU-norm (Nm)
230
254
300
Maks. dreiemoment ved turtall (o/min)
1 750
1 750
1 750
Drivstoff
Diesel
Diesel
Diesel
Katalysator
Ja
Ja
Ja
Partikkelfilter (FAP)
Ja
Ja
Ja
Kapasitet motorolje (i liter) (med filterskift)
3,75
3,75
3,75

*
Maks. motoreffekt korresponderer med den typegodkjente verdien på testbenk, i henhold til definerte betingelser i EU-regelverket
(direktiv 1999/99/CE).

**
For Belgia.











Dieselmotorer


.../S: modell e-HDi utstyrt med Stop & Start .

20Tekniske spesifikasjoner

Dieselmotorer


e-HDi 90



BlueHDi 100



BlueHDi 120


BlueHDi 115 **



Girkasser

BVM (manuell 5 gir)
ETG6 (styrt 6 gir)
BVM (manuell 5 gir)
BVM6 (manuell 6 gir)

Typer varianter versjoner :
SB...

9HPK/S
9HP8/PS
BHY6/S
BHZM/S
BHXM **



- Egenvekt
1 085
1 090
1 148
1 200


- Vekt i kjøreklar stand
1 160
1 165
1 223
1 275


- Maks. vekt med last (MTAC)
1 625
1 639
1 652
1 665


- Total vogntogvekt (MTR A)
12% stigning
2 525
2 539
2 552
2 565


- Tilhenger med brems (innenfor MTR A)
i 12% stigning
900
900
900
900


- Tilhenger med brems * (med over føring av
last, innenfor MTR A)
1 150
1 150
1 150
1 150


- Tilhenger uten brems
570
570
570
570


- Vekt på tilhengerkule
46
46
46
46
Angitte MTR A-verdier og tilhenger vekter gjelder for maks. 1 000 meter over havet; tilhenger vekten må reduseres med 10 % for hver ekstra
1 000 meter.
Ved kjøring med tilhenger er det forbudt å overskride 100 km/t (overhold gjeldende regler i landet).
Hvis den utvendige temperaturen er høy, medfører dette at bilens yteevne reduseres for å beskytte motoren; når den utvendige temperaturen er høyere
en 37 °C, begrens tilhenger vekten.
*
Vekten til tilhenger med brems, kan økes hvis man reduserer MTAC til trekkbilen med tilsvarende; viktig, trekking av en tilhenger med en bil som har
liten last kan forringe bilens kjøreegenskaper.

**
For Belgia.













Vekter og tilhengervekter (i kg) diesel

21Tekniske spesifikasjoner





Dimensjoner (i mm)
