2015 CITROEN C4 Notices Demploi (in French)

263
Fusible N°Intensité Fonctions
F36 15 APrise 12 V arrière.
F37 -Non utilisé.
F38 -Non utilisé.
F39 -Non utilisé.
F40 25 APrise 230 V / 50 Hz.
Boîtier 2
8
En cas de panne

264
Fusible N°Intensité Fonctions
F19 30 APetite / Grande vitesse essuie-vitre avant.
F20 15 APompe lave-vitres avant et arrière.
F21 20 APompe lave-projecteurs.
F22 15 AAvertisseur sonore.
F23 15 AFeu de route droit.
F24 15 AFeu de route gauche.
F27 5 AFeu de croisement gauche.
F28 5 AFeu de croisement droit.
Fusibles dans le
compartiment moteur
La boîte à fusibles est placée dans le
compartiment moteur près de la batterie (côté
gauche).
Accès aux fusibles
F Déclippez le couvercle.
F
R emplacez le fusible.
Pour connaître les particularités et les
précautions à prendre avant le remplacement
d'un fusible, reportez-vous au début de cette
rubrique.
F

A
près intervention, refermez très
soigneusement le couvercle pour garantir
l'étanchéité de la boîte à fusibles.
Tableau des fusibles
En cas de panne

265

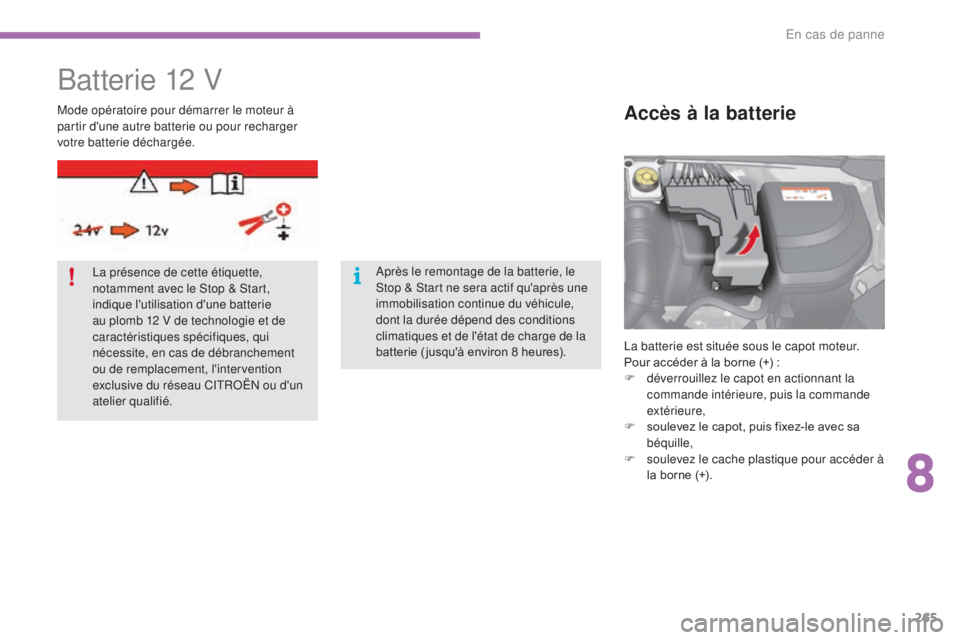

Batterie 12 V
La batterie est située sous le capot moteur.
Pour accéder à la borne (+) :
F

d
éverrouillez le capot en actionnant la
commande intérieure, puis la commande
extérieure,
F

s
oulevez le capot, puis fixez-le avec sa
béquille,
F

s
oulevez le cache plastique pour accéder à
la borne (+).
Accès à la batterieMode opératoire pour démarrer le moteur à
partir d'une autre batterie ou pour recharger
votre batterie déchargée.
La présence de cette étiquette,
notamment avec le Stop & Start,
indique l'utilisation d'une batterie
au plomb 12 V de technologie et de
caractéristiques spécifiques, qui
nécessite, en cas de débranchement
ou de remplacement, l'intervention
exclusive du réseau CITROËN ou d'un
atelier qualifié. Après le remontage de la batterie, le
Stop & Start ne sera actif qu'après une
immobilisation continue du véhicule,
dont la durée dépend des conditions
climatiques et de l'état de charge de la
batterie ( jusqu'à environ 8 heures).
8
En cas de panne

266
Lorsque la batterie de votre véhicule est
déchargée, le moteur peut être démarré à l’aide
d’une batterie de secours (externe ou d’un
autre véhicule) et de câbles de secours.
Démarrer à partir d'une
autre batterie
Vérifiez au préalable que la batterie de
secours a une tension nominale de 12 V
et une capacité au minimum égale à
celle de la batterie déchargée.
Ne démarrez pas le moteur en
branchant un chargeur de batterie.
Ne débranchez pas la borne (+) quand
le moteur tourne. F

D
émarrez le moteur du véhicule
dépanneur et laissez-le tourner pendant
quelques

minutes.
F
A
ctionnez le démarreur du véhicule en
panne et laissez tourner le moteur. S i le moteur ne démarre pas
immédiatement, coupez le contact
et attendez quelques instants avant
d’effectuer une nouvelle tentative.
F

R
etirez le cache plastique de la borne (+),
si votre véhicule en est équipé.
F

C
onnectez le câble rouge à la borne (+) de
la batterie en panne A , puis à la borne (+)
de la batterie de secours B .
F

C
onnectez une extrémité du câble vert
ou noir à la borne (-) de la batterie de
secours


B (ou au point de masse du
véhicule dépanneur).
F

C
onnectez l'autre extrémité du câble vert
ou noir au point de masse C du véhicule en
panne (ou sur le support moteur). F

A
ttendez le retour au ralenti, puis
débranchez les câbles de secours dans
l’ordre inverse.
F

R
emettez en place le cache plastique de la
borne (+), si votre véhicule en est équipé.
En cas de panne

267
Recharger la batterie avec
un chargeur de batterie
F Débranchez la batterie du véhicule.
F R espectez les instructions d'utilisation
données par le fabricant du chargeur.
F

R
ebranchez la batterie en commençant par
la borne (-).
F

V
érifiez la propreté des bornes et des
cosses. Si elles sont couvertes de sulfate
(dépôt blanchâtre ou verdâtre), démontez-
les et nettoyez-les.
Réinitialisation après
rebranchement
Après tout rebranchement de la batterie,
mettez le contact et attendez au moins
une
minute avant de démarrer, afin de
permettre l'initialisation des systèmes
électroniques.
En vous reportant aux rubriques
correspondantes, vous devez réinitialiser vous-
même


:
-

l
es lève-vitres électriques séquentiels,
-

l
a date et l'heure,
-

l
es réglages de l'autoradio ou du système
de guidage embarqué.
Vérifiez l'absence de messages d'erreur ou de
témoins d'alerte après la remise du contact.
Toutefois, si après ces manipulations, de
légères perturbations subsistent, consultez le
réseau CITROËN ou un atelier qualifié.
Rebranchement de la borne (+)
F Positionnez le collier E ouvert du câble sur la borne (+) de la batterie.
F

A
ppuyez verticalement sur le collier E pour
bien le positionner contre la batterie.
F

V
errouillez le collier en écartant l'ergot
de positionnement puis en rabaissant la
palette D .
Débranchement de la borne (+)
F Relevez la palette D au maximum pour
déverrouiller le collier E .
Ne forcez pas en appuyant sur
la palette, car si le collier est mal
positionné, le verrouillage est
alors impossible
; recommencez la
procédure.
Avec le Stop & Start, la recharge
de la batterie ne nécessite pas de
débranchement.
Avant débranchement
Avant de procéder au débranchement de la
batterie, vous devez attendre 2
minutes après
la coupure du contact.
Fermez les vitres et les portes avant de
débrancher la batterie.
8
En cas de panne

268
Avant de manipuler la batterie,
protégez-vous les yeux et le visage.
Toute opération sur la batterie doit
être effectuée dans un milieu aéré et
loin de flammes libres ou de sources
d'étincelles, afin d'éviter tout risque
d'explosion et d'incendie.
N'essayez pas de recharger une
batterie gelée ; il faut d'abord la dégeler
afin d'éviter les risques d'explosion.
Si celle-ci a gelé, faites contrôler la
batterie avant la recharge par le réseau
CITROËN ou par un atelier qualifié qui
vérifiera que les composants internes
n'ont pas été endommagés et que le
conteneur ne s'est pas fissuré, ce qui
impliquerait un risque de fuite d'acide
toxique et corrosif.
N'inversez pas les polarités et utilisez
uniquement un chargeur 12 V.
Ne débranchez pas les cosses quand le
moteur tourne.
Ne rechargez pas les batteries sans
avoir débranché les cosses.
Lavez-vous les mains en fin d'opération. Ne poussez pas le véhicule pour
démarrer le moteur si vous avez une
boîte de vitesses automatique.
Certaines fonctionnalités ne sont pas
disponibles tant que la batterie n'a pas
atteint un niveau de charge suffisant.
Il est conseillé, lors d'un arrêt prolongé
de plus d'un mois, de débrancher la
batterie.
Les batteries contiennent des
substances nocives telles que l'acide
sulfurique et le plomb. Elles doivent
être éliminées selon les prescriptions
légales et ne doivent en aucun cas être
jetées avec les ordures ménagères.
Remettez les piles et les batteries
usées à un point de collecte spécial.
En cas de panne

269
Remorquage du véhicule
L'anneau de remorquage est installé dans le
coffre sous le plancher.
Pour y accéder :
F

o
uvrez le coffre,
F

so
ulevez le plancher,
F

i
mmobilisez-le en accrochant son cordon
au crochet du support de tablette,
F

s
ortez l'anneau de remorquage du boîtier
support.
Accès à l'outillage Consignes générales
Dans les cas suivants, faites
impérativement appel à un professionnel
pour le remorquage
:
-

v
éhicule en panne sur autoroute ou sur
voie rapide,
-

v
éhicule à quatre roues motrices,
-

i
mpossibilité de mettre la boîte de
vitesses au point mort, de débloquer
la direction, de desserrer le frein de
stationnement,
-

r
emorquage avec deux roues au sol
seulement,
-

a
bsence de barre de remorquage
homologuée...
Mode opératoire pour faire remorquer son véhicule ou remorquer un autre véhicule avec un dispositif mécanique amovible.
Respectez la législation en vigueur dans
votre pays.
Vérifiez que le poids du véhicule tracteur
est supérieur à celui du véhicule remorqué.
Le conducteur doit rester au volant du
véhicule remorqué et être muni d'un permis
de conduire valide.
Lors d'un remorquage avec les quatre
roues au sol, utilisez toujours une

barre de
remorquage homologuée


; les cordes et les
sangles sont interdites.
Le véhicule remorqueur doit démarrer
progressivement.
Lors d'un remorquage moteur arrêté, il
n'y a plus d'assistance de freinage et de
direction.
8
En cas de panne

270
F Dans le pare-chocs avant, déclippez le cache en appuyant sur sa partie basse.
F

V
issez l'anneau de remorquage jusqu'en
butée.
F

I
nstallez la

barre de remorquage.
Remorquage de son
véhicule
F Dans le pare-chocs arrière, déclippez le cache en appuyant sur sa partie basse.
F

V
issez l'anneau de remorquage jusqu'en
butée.
F

I
nstallez la

barre de remorquage.
F

A
llumez le signal de détresse sur les deux
véhicules.
F

D
émarrez doucement et roulez lentement
sur une courte distance.
Remorquage d'un autre
véhicule
F Débloquez la direction et desserrez le frein de stationnement.
F

A
llumez le signal de détresse sur les deux
véhicules.
F

D
émarrez doucement et roulez lentement
sur une courte distance. F

M
ettez le levier de vitesses au point
mort (position N pour la boîte de
vitesses automatique).
L
e non-respect de cette consigne
peut conduire à la détérioration
de certains organes (freinage,
transmission...) et à l'absence
d'assistance de freinage au
redémarrage du moteur.
En cas de panne
