2015 CITROEN BERLINGO ELECTRIC Libretti Di Uso E manutenzione (in Italian)

135


Dimensioni

CARATTERISTICHE TECNICH
E
8





FURGONE (mm)



Corto - L1
Lungo - L2

625
850
750

L Lunghezza fuori tutto
4380
4628

H Altezza fuori tutto
1805-1834

A Passo
2728

B Sbalzo anteriore
925

C Sbalzo posteriore
727
975

D Larghezza senza retrovisori
1810
con retrovisori
2112

E Carreggiata anteriore
1505

F Carreggiata posteriore
1554

G Lunghezza utile pianale posteriore
1800
2050

I Lunghezza utile con sedile passeggero
anteriore ripiegato
3000
3250 DIMENSIONI DIMENSIONI

Il veicolo è disponibile in 2 lunghezze (L1 e L2), vedere
le seguenti tabelle:

Dimensioni





PORTE POSTERIORI (mm)



L1 - 625
L1 - 850
L2

M Soglia max con pneumatico 195/65 R15
584
609
612









Porte battenti
Portellone

Piccola
Grande






N Altezza utile di apertura (sotto la lamiera)
1148
1313

O Larghezza
495
543
1582

137


Dimensioni

CARATTERISTICHE TECNICH
E
8

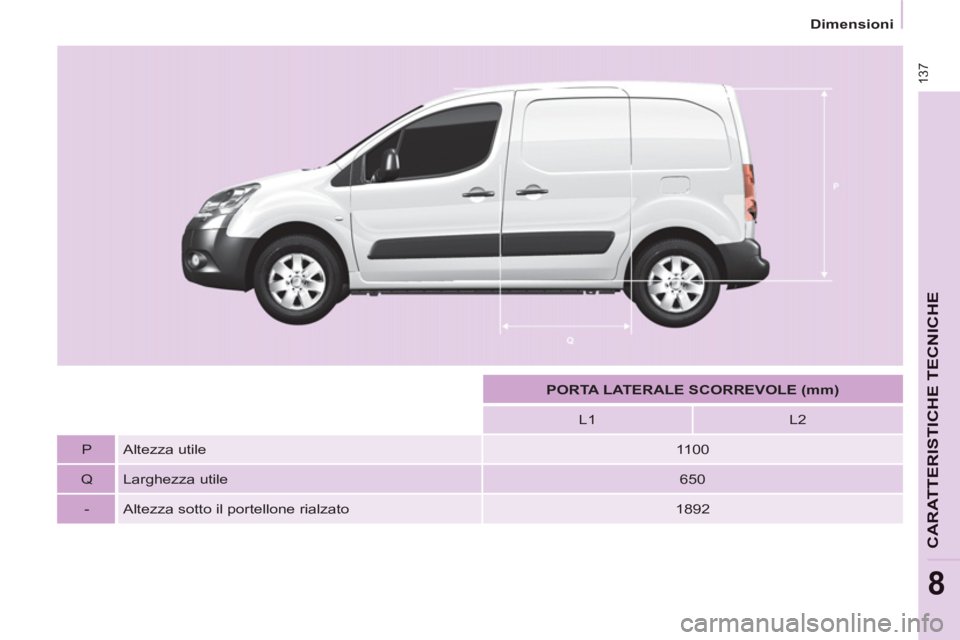

PORTA LATERALE SCORREVOLE (mm)


L1
L2

P
Altezza utile
1100

Q
Larghezza utile
650

-
Altezza sotto il portellone rialzato
1892

138


Dimensioni

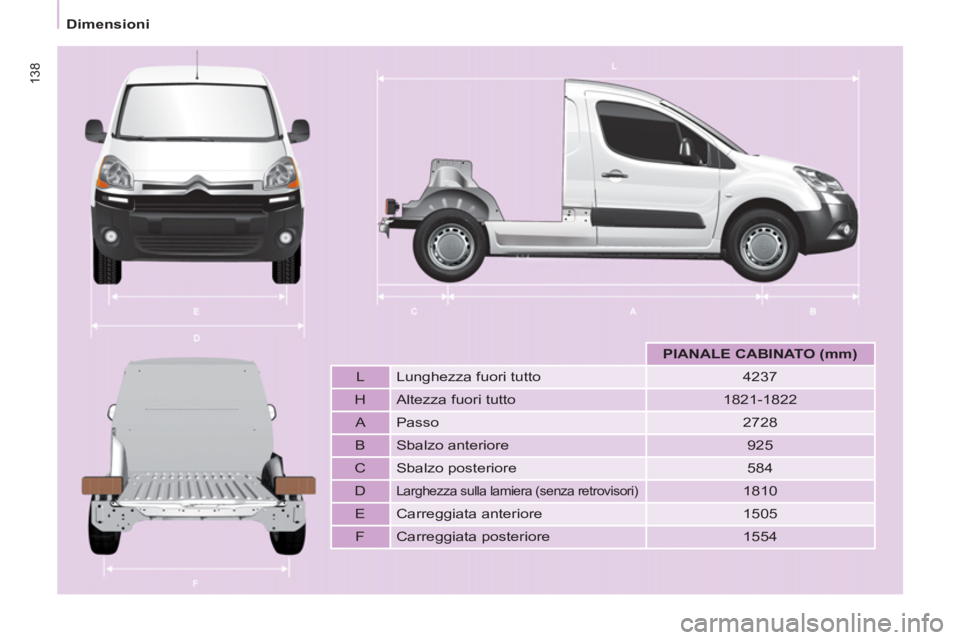

PIANALE CABINATO (mm)



L Lunghezza fuori tutto
4237

H Altezza fuori tutto
1821-1822

A Passo
2728

B Sbalzo anteriore
925

C Sbalzo posteriore
584

D

Larghezza sulla lamiera (senza retrovisori)

1810

E Carreggiata anteriore
1505

F Carreggiata posteriore
1554

Masse
139
CARATTERISTICHE TECNICH
E
8

MASSE E CARICHI TRAINABILI (KG)

Generalità

I valori dell'MTRA e dei carichi trainabili
indicati sono validi per un'altitudine
massima di 1000 metri; il carico
trainabile citato deve essere ridotto del
10% ogni 1000 metri supplementari.
Nel caso di un veicolo trainante, è
vietato superare la velocità di 80 km/h
(rispettare la legislazione vigente nel
proprio Paese).
La massa trainata frenata con riporto
del carico può essere incrementata,
purché si tolga dal veicolo l'equivalente
di questo carico per non superare
l'MTRA. Attenzione, il traino con un
veicolo con poco carico può ridurre la
tenuta di strada. Temperature esterne elevate
possono provocare una riduzione
delle prestazioni del veicolo al fi ne
di proteggere il motore; quando la
temperatura esterna è superiore ai
37°C, limitare il peso trainato.
La massa in ordine di marcia (MOM) è
pari alla massa a vuoto + guidatore
(75 Kg) + serbatoio pieno al 90%. Per maggiori informazioni, consultare
la carta di circolazione.
In ogni Paese è indispensabile
rispettare i carichi trainabili consentiti
dalla legislazione locale. Per conoscere
le possibilità di traino del proprio veicolo
e la massa massima autorizzata a
pieno carico con rimorchio (MTRA),
rivolgersi alla rete CITROËN.

Elementi di identificazione

140

ELEMENTI DI IDENTIFICAZIONE


A. Targhetta costruttore.
C. Pneumatici e codice vernice.
B. Numero di telaio
Si trova sul montante centrale, lato
destro.
1 - VF Numero nella serie del tipo.
2 - Peso massimo autorizzato del
veicolo a pieno carico.
3 - Peso massimo autorizzato del
veicolo a pieno carico più rimorchio.
4.1 - Peso massimo sull'asse anteriore.
4.2 - Peso massimo sull'asse
posteriore. È inciso sul passaruota anteriore
destro. L'etichetta C
apposta sulla porta
anteriore, indica:


- le dimensioni dei cerchi e dei
pneumatici,

- le marche di pneumatici
raccomandate dal costruttore,

- le pressioni di gonfi aggio (il
controllo della pressione di
gonfi aggio deve essere effettuato
a freddo e almeno una volta al
mese),

- codice del colore vernice.

9.1
CHIAMATA D'EMERGENZA O D'ASSISTENZA

9.2










CHIAMATA D'EMERGENZA O D'ASSISTENZA











CITROËN CHIAMATA D'EMERGENZA
LOCALIZZATA
In caso d'emergenza, premere questo tasto per più di2 secondi. Il diodo verde lampeggia, e un messaggio
vocale conferma che la chiamata è stata avviata alla piattaforma CITROËN Emergenza * .
Una seconda pressione immediata di questo tasto annulla la richiesta, e il
diodo verde si spegne.
Una pressione
(in qualsiasi momento) superiore a 8 secondi di questo
tasto, annulla la richiesta.

CITROËN CHIAMATA D'ASSISTENZA LOCALIZZATA


All'inserimento del contatto la spia verde si
accende per 3 secondi, e indica il corretto
funzionamento del sistema.

La spia arancione lampeggia: il sistema presenta un malfunzionamento.
La spia arancione resta accesa in modo
fi sso: sostituire la pila d'emergenza.

In entrambi i casi, consultare la rete CITROÀN. Una seconda
pressione immediata di questo tasto annulla la richiesta.
L'annullamento Ë confermato da un messa
ggio vocale.
Premere per almeno 2 secondi questo tasto per richiedere
assistenza
(in caso di immobilizzo del veicolo). Un messaggio vocale conferma l'invio della chiamata * .


FUNZIONAMENTO DEL SISTEMA
Se è stata stabilita la comunicazione, il diodo verde resta acceso (senza lampeggiare), e si spegne al termine della comunicazione.
Questa chiamata viene attivata dalla piattaforma CITRO
ËN Emergenzache riceve delle informazioni di localizzazione del veicolo e può
trasmettere un allarme specifi co ai servizi d'emergenza competenti. Nei
Paesi in cui la piattaforma non Ë operativa o se il servizio di localizzazioneË stato espressamente rifi utato, la chiamata viene ricevuta direttamente
dai servizi di soccorso (11 2) senza localizzazione.

In caso di collisione rilevata dal calcolatore Airbag, e indipendentemente dall'attivazione eventuale degli Airbag, vieneinviata automaticamente una chiamata d'emergenza.
*
Questi servizi sono soggetti a condizioni e disponibilit‡.
Rivol
gersi alla rete CITROÀN. Se il veicolo non Ë stato acquistato presso la rete CITROÀN, si consiglia
di veri
fi care la confi gurazione di questi servizi e richiederne l'eventuale
modifi ca alla rete di assistenza della marca. In un Paese multilingua, laconfi gurazione è possibile nella lingua nazionale uffi ciale di preferenza.

Per ra
gioni tecniche, in particolare per una migliore qualità dei servizi
telematici di cui benefi cia il Cliente, il costruttore si riserva il diritto
di effettuare in qualsiasi momento de
gli aggiornamenti del sistema
telematico situato a bordo del veicolo. Se è stata sottoscritta l'offerta CITROËN eTouch, si dispone anche di servizi
complementari nel proprio spazio personale MyCITROEN attraverso il sitoInternet CITROËN del proprio Paese, accessibile in www.citroen.it. pppppy
