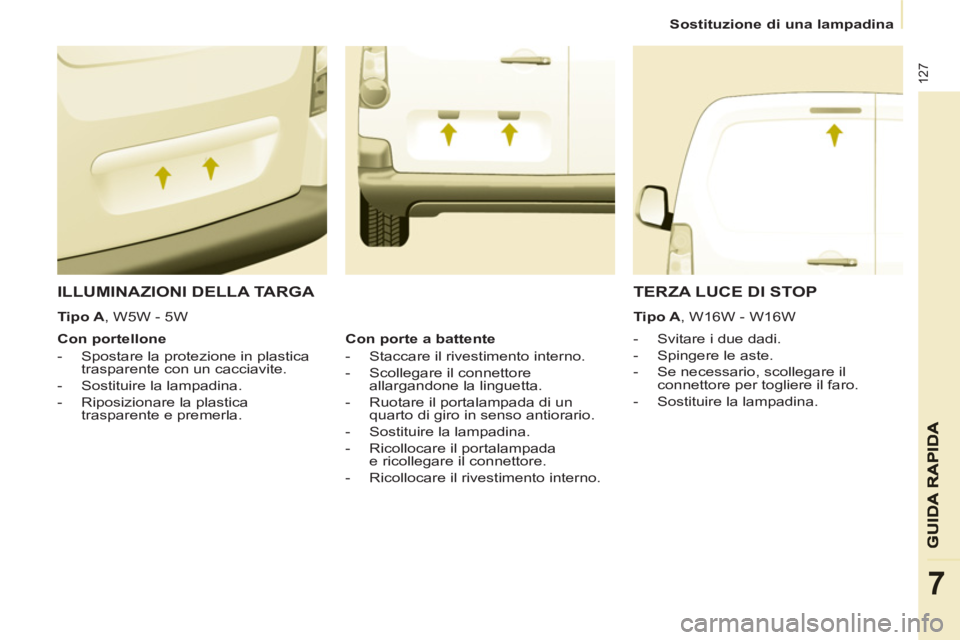

Sostituzione di una lampadina

127
7

ILLUMINAZIONI DELLA TARGA




- Svitare i due dadi.

- Spingere le aste.

- Se necessario, scollegare il
connettore per togliere il faro.

- Sostituire la lampadina.


Con portellone


- Spostare la protezione in plastica
trasparente con un cacciavite.

- Sostituire la lampadina.

- Riposizionare la plastica
trasparente e premerla.


TERZA LUCE DI STOP


Tipo A
, W16W - W16W

Con porte a battente


- Staccare il rivestimento interno.

- Scollegare il connettore
allargandone la linguetta.

- Ruotare il portalampada di un
quarto di giro in senso antiorario.

- Sostituire la lampadina.

- Ricollocare il portalampada
e ricollegare il connettore.

- Ricollocare il rivestimento interno.



Tipo A
, W5W - 5W

Sostituzione di un fusibile

128
Le scatole dei fusibili si trovano:


- nella parte inferiore del cruscotto,
lato sinistro (dietro il coperchio),

- nel vano motore (vicino alla
batteria).
Se il veicolo ne è dotato, è presente
anche una scatola dei fusibili per il
rimorchio, per il gancio traino e le
connessioni per le trasformazioni
carrozzeria e pianale cabinato. Questa
scatola si trova a destra, dietro la
paratia di separazione del carico.
Vengono fornite solo le descrizioni dei
fusibili che possono essere sostituiti
dall'utilizzatore mediante la pinzetta
situata dietro al vano portaoggetti del
cruscotto, lato destro. Per qualsiasi
altro intervento, recarsi presso la rete
CITROËN o presso un riparatore
qualifi cato.


Stacco e riattacco di un fusibile


Sostituire sempre un fusibile
difettoso con un fusibile dello
stesso amperaggio.

CITROËN declina ogni responsabilità
per le spese derivanti dalla riparazione
del veicolo o per i malfunzionamenti
derivanti dall'installazione di accessori
ausiliari non forniti, non consigliati dalla
rete CITROËN e non installati secondo
le prescrizioni, in particolare quando
l'assorbimento di tutti gli apparecchi
supplementari collegati supera i
10 millampère. Avvertenza per i professionisti: per
avere informazioni complete sui
fusibili e sui relais, consultare gli
schemi dei "Metodi" disponibili presso
la Rete. Prima di sostituire un fusibile, è
necessario conoscere la causa
dell'anomalia e porvi rimedio.


- Utilizzare la pinzetta.

Sostituzione di un fusibile

129
7


SCATOLA FUSIBILI NEL
CRUSCOTTO
Aprire il coperchio per accedere ai
fusibili. Fusibili
F


Amperaggio

A

Descrizione
1 15 Tergilunotto
2 - Libero
3 5 Airbag
4 10 Climatizzazione, presa diagnosi, comando
retrovisore, fascio dei proiettori
5 30 Alzacristalli
6 30 Serrature
7 5 Plafoniera posteriore, faretto anteriore di lettura carte,
sottotetto
8 20 Autoradio, display, segnalazione pneumatici sgonfi ,
allarme e sirena
9 30 Presa 12V anteriore e posteriore
10 15 Colonna centrale
11 15 Antifurto bassa corrente
12 15 Sensore di pioggia e di luminosità, Airbag
13 5 Quadro strumenti
14 15 Assistenza al parcheggio, comandi climatizzazione
automatica, kit vivavoce
15 30 Serrature
16 - Libero
17 40 Sbrinamento lunotto /retrovisori

Sostituzione di un fusibile

130


SCATOLA DEI FUSIBILI NELL'ABITACOLO

Fusibili
F

Amperaggio
A

Descrizione
1 - Libero
2 20 Sedili riscaldati
3 - Libero
4 15 Relais retrovisori richiudibili
5 15 Relais presa per equipaggiamento frigorifero


SCATOLA DEI FUSIBILI RIMORCHIO /
GANCIO TRAINO / TRASFORMAZIONE
CARROZZERIA / PIANALE CABINATO
Le descrizioni sono fornite a titolo
indicativo, in quanto la scatola
supplementare è relativa ad altre
informazioni dipendenti dalle
trasformazioni di carrozzeria, di cui la
guida d'uso non può essere il supporto
tecnico.
Fusibili
F


Amperaggio
A

Descrizione
1 15 Libero
2 15 Relais contatto, generatore opzionale
3 15 Alimentazione 12V rimorchio
4 15 Alimentazione permanente per i trasformatori
5 40 Segnale d'emergenza

Sostituzione di un fusibile

131
7


SCATOLA DEI FUSIBILI NEL
VANO MOTORE
Dopo aver aperto il cofano, sganciare
e aprire la scatola per accedere ai
fusibili. Fusibili
F


Amperaggio
A

Descrizione
1 20 Controllo motore
2 15 Avvisatore acustico
3 10 Pompa lavacristallo anteriore e tergilunotto
4 20 Pompa lavafari o LED
5 15 Organi motore
6 10 Captatore angolo volante, ESC
7 10 Contattore stop, contattore frizione
8 25 Motorino d'avviamento
9 10 Motore fascio dei proiettori, calcolatore gestione
parco
10 30 Organi motore
11 40 Libero
12 30 Tergicristallo
13 40 Calcolatore elettronico di gestione
14 30 Pompa
15 10 Faro abbagliante destro
16 10 Faro abbagliante sinistro
17 15 Faro anabbagliante destro
18 15 Faro anabbagliante sinistro

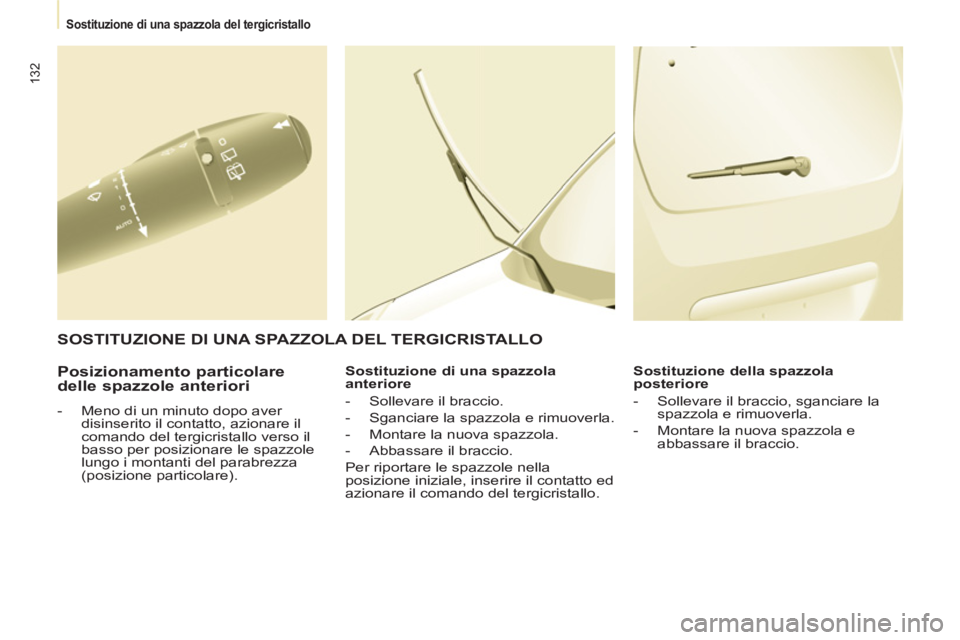

Sostituzione di una spazzola del tergicristallo

132


Posizionamento particolare
delle spazzole anteriori


- Meno di un minuto dopo aver
disinserito il contatto, azionare il
comando del tergicristallo verso il
basso per posizionare le spazzole
lungo i montanti del parabrezza
(posizione particolare).
Sostituzione di una spazzola
anteriore


- Sollevare il braccio.

- Sganciare la spazzola e rimuoverla.

- Montare la nuova spazzola.

- Abbassare il braccio.
Per riportare le spazzole nella
posizione iniziale, inserire il contatto ed
azionare il comando del tergicristallo.
Sostituzione della spazzola
posteriore


- Sollevare il braccio, sganciare la
spazzola e rimuoverla.

- Montare la nuova spazzola e
abbassare il braccio.



SOSTITUZIONE DI UNA SPAZZOLA DEL TERGICRISTALLO

Farsi trainare

133
GUIDA RAPID
A
7


Senza sollevamento (4 ruote al
suolo)
Utilizzare sempre una barra di traino.

TRAINO DEL VEICOLO
Anteriormente:



- sganciare l'elemento protettivo
premendo sulla sua parte inferiore,

- avvitare a fondo l'anello di traino
amovibile.



Posteriormente



- sganciare l'elemento protettivo
utilizzando una moneta o la parte
piatta dell'anello di traino,

- avvitare a fondo l'anello di traino
amovibile.

In caso di traino con motore
spento non è più possibile servirsi
del servofreno e del servosterzo.


Con sollevamento (2 ruote al
suolo)
È preferibile sollevare la vettura con un
attrezzo di sollevamento professionale. L'anello di traino si trova nella borsa
degli attrezzi, situata sotto il sedile
anteriore sinistro.

Veicoli con cambio meccanico
(versione Diesel)
Per i veicoli equipaggiati di cambio
meccanico, è necessario che la leva
del cambio sia in folle. Il mancato
rispetto di questa particolarità può
provocare il deterioramento degli
organi della trasmissione, di frenata e
l'assenza di servofreno al riavviamento
del motore.

134
