Page 97 of 261

Mittarit ja käyttölaitteet95
Ilman poisto dieselpolttoainejärjestel‐
mästä 3 193.
Ajonestin d vilkkuu keltaisena.
Vika ajonestojärjestelmässä. Mootto‐
ria ei voi käynnistää.
Alennettu moottorin teho
# palaa keltaisena.
Moottorin teho on rajoitettu. Käänny korjaamon puoleen.
Autostop
Autostop aktiivinen D palaa punaisena tai valkoisena.
Moottori on Autostop-tilassa.
Stop-start-järjestelmä 3 134.
Ulkovalot
8 palaa vihreänä.
Ulkovalot ovat päällä 3 111.Kaukovalot
C palaa sinisenä.
Se palaa kaukovalojen ollessa kytket‐
tyinä tai kaukovalovilkkua käytet‐
täessä 3 112.
Kaukovaloapu l palaa vihreänä.
Kaukovaloapu on aktivoitu 3 114.
Sumuvalot > palaa vihreänä.
Etusumuvalot ovat käytössä 3 115.
Takasumuvalo
r palaa keltaisena.
Takasumuvalo on päällä 3 116.
Vakionopeussäädin m syttyy valkoisena tai vihreänä.
Syttyy valkoisena
Järjestelmä on päällä.Palaa vihreänä
Vakionopeussäädin on käytössä.
Vakionopeussäädin 3 153.
Auto havaittu edessä
A palaa vihreänä.
Edessä on havaittu auto samalla
kaistalla.
Etutörmäyksen varoitus 3 156.
Nopeusrajoitin
L syttyy kuljettajan tietokeskuksessa
nopeusrajoittimen ollessa aktiivinen.
Asetettu nopeus näytetään L-sym‐
bolin lähellä.
Nopeudenrajoitin 3 154.
Liikennemerkkien
tunnistus L näyttää havaitut liikennemerkit
merkkivaloina.
Liikennemerkkiapu 3 170.
Page 98 of 261

96Mittarit ja käyttölaitteetOvi auki
h palaa.
Ovi tai takaluukku on auki.Tietonäytöt
Kuljettajan tietokeskus Kuljettajan tietokeskus (DIC) sijaitsee mittaristossa.
Versiosta ja varustelusta riippuen kul‐
jettajan tietokeskus (DIC) on saata‐
vana perustason näyttönä, keskita‐ son näyttönä tai ylätason näyttönä.
Seuraavat sivut voidaan valita kuljet‐
tajan tietokeskuksessa suuntavilkku‐ vivun painikkeilla:
■ osamatkamittari 3 84
■ auton tiedot ja asetukset, katso alla
■ matka-/polttoainetiedot, katso alla
■ kulutustiedot, katso alla
■ navigoinnin tiedot
Seuraavat näkyvät tarvittaessa: ■ varoitusviestit 3 103
■ vaihteen ilmaisin 3 92
■ ajotilan ilmaisin 3 139, 3 144
■ rengaspainevaroitus 3 210
■ turvavyömuistuttimen ilmaisin 3 90■ autostop-ilmaisin 3 134
■ huoltotiedot 3 92
Perustason näyttö
Valitse alisivut kääntämällä suunta‐
vilkkuvivun säätöpyörää. Valittavat
alisivut ovat:
■ moottoriöljyn jäljellä olevan käyt‐ töiän ilmaisin
■ rengaspaineiden ilmaisin
■ renkaiden kuormitus
■ yksikköasetus
■ kieliasetus, jos Infotainment-järjes‐ telmä ei ole käytettävissä
Page 99 of 261

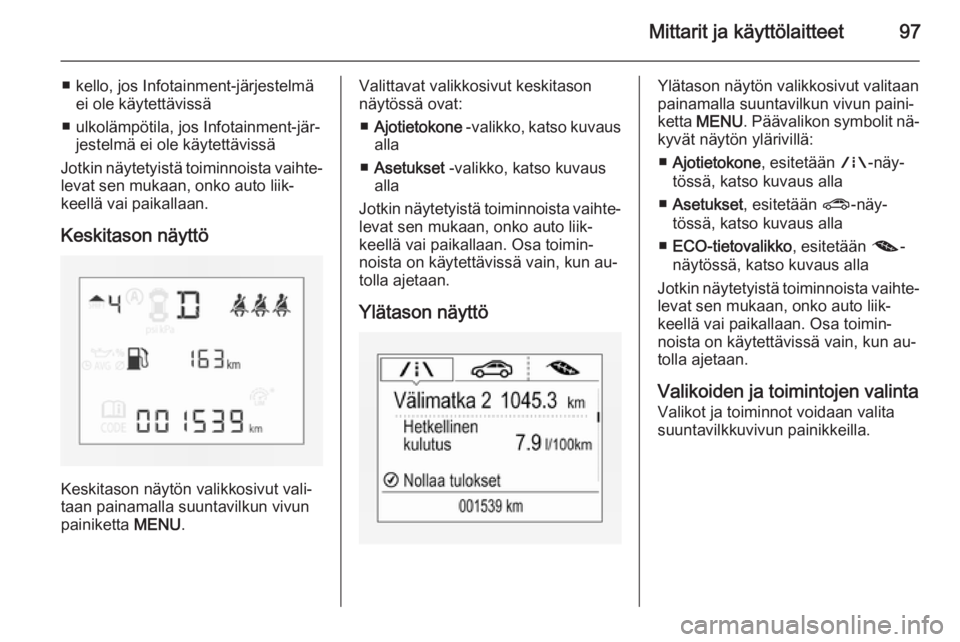

Mittarit ja käyttölaitteet97
■ kello, jos Infotainment-järjestelmäei ole käytettävissä
■ ulkolämpötila, jos Infotainment-jär‐ jestelmä ei ole käytettävissä
Jotkin näytetyistä toiminnoista vaihte‐ levat sen mukaan, onko auto liik‐
keellä vai paikallaan.
Keskitason näyttö
Keskitason näytön valikkosivut vali‐
taan painamalla suuntavilkun vivun painiketta MENU.
Valittavat valikkosivut keskitason
näytössä ovat:
■ Ajotietokone -valikko, katso kuvaus
alla
■ Asetukset -valikko, katso kuvaus
alla
Jotkin näytetyistä toiminnoista vaihte‐ levat sen mukaan, onko auto liik‐
keellä vai paikallaan. Osa toimin‐
noista on käytettävissä vain, kun au‐
tolla ajetaan.
Ylätason näyttöYlätason näytön valikkosivut valitaan
painamalla suuntavilkun vivun paini‐
ketta MENU . Päävalikon symbolit nä‐
kyvät näytön ylärivillä:
■ Ajotietokone , esitetään ;-näy‐
tössä, katso kuvaus alla
■ Asetukset , esitetään ?-näy‐
tössä, katso kuvaus alla
■ ECO-tietovalikko , esitetään @-
näytössä, katso kuvaus alla
Jotkin näytetyistä toiminnoista vaihte‐ levat sen mukaan, onko auto liik‐
keellä vai paikallaan. Osa toimin‐
noista on käytettävissä vain, kun au‐
tolla ajetaan.
Valikoiden ja toimintojen valinta
Valikot ja toiminnot voidaan valita
suuntavilkkuvivun painikkeilla.
Page 100 of 261

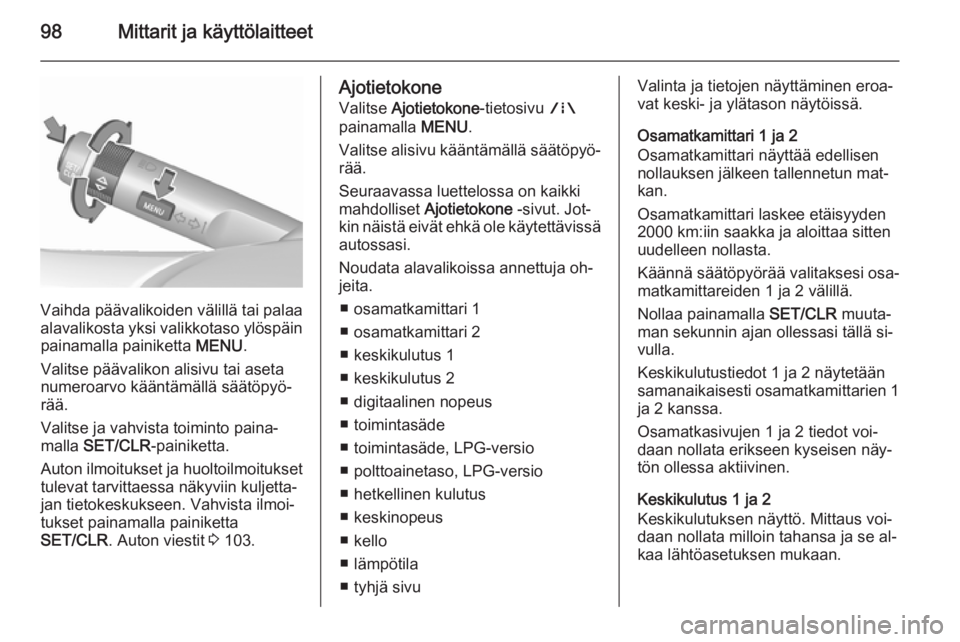

98Mittarit ja käyttölaitteet
Vaihda päävalikoiden välillä tai palaa
alavalikosta yksi valikkotaso ylöspäin painamalla painiketta MENU.
Valitse päävalikon alisivu tai aseta
numeroarvo kääntämällä säätöpyö‐
rää.
Valitse ja vahvista toiminto paina‐
malla SET/CLR -painiketta.
Auton ilmoitukset ja huoltoilmoitukset
tulevat tarvittaessa näkyviin kuljetta‐
jan tietokeskukseen. Vahvista ilmoi‐
tukset painamalla painiketta
SET/CLR . Auton viestit 3 103.
Ajotietokone
Valitse Ajotietokone -tietosivu ;
painamalla MENU.
Valitse alisivu kääntämällä säätöpyö‐ rää.
Seuraavassa luettelossa on kaikki
mahdolliset Ajotietokone -sivut. Jot‐
kin näistä eivät ehkä ole käytettävissä
autossasi.
Noudata alavalikoissa annettuja oh‐
jeita.
■ osamatkamittari 1
■ osamatkamittari 2
■ keskikulutus 1
■ keskikulutus 2
■ digitaalinen nopeus
■ toimintasäde
■ toimintasäde, LPG-versio
■ polttoainetaso, LPG-versio
■ hetkellinen kulutus
■ keskinopeus
■ kello
■ lämpötila
■ tyhjä sivuValinta ja tietojen näyttäminen eroa‐
vat keski- ja ylätason näytöissä.
Osamatkamittari 1 ja 2
Osamatkamittari näyttää edellisen
nollauksen jälkeen tallennetun mat‐
kan.
Osamatkamittari laskee etäisyyden
2000 km:iin saakka ja aloittaa sitten
uudelleen nollasta.
Käännä säätöpyörää valitaksesi osa‐
matkamittareiden 1 ja 2 välillä.
Nollaa painamalla SET/CLR muuta‐
man sekunnin ajan ollessasi tällä si‐ vulla.
Keskikulutustiedot 1 ja 2 näytetään
samanaikaisesti osamatkamittarien 1
ja 2 kanssa.
Osamatkasivujen 1 ja 2 tiedot voi‐
daan nollata erikseen kyseisen näy‐
tön ollessa aktiivinen.
Keskikulutus 1 ja 2
Keskikulutuksen näyttö. Mittaus voi‐
daan nollata milloin tahansa ja se al‐
kaa lähtöasetuksen mukaan.
Page 101 of 261

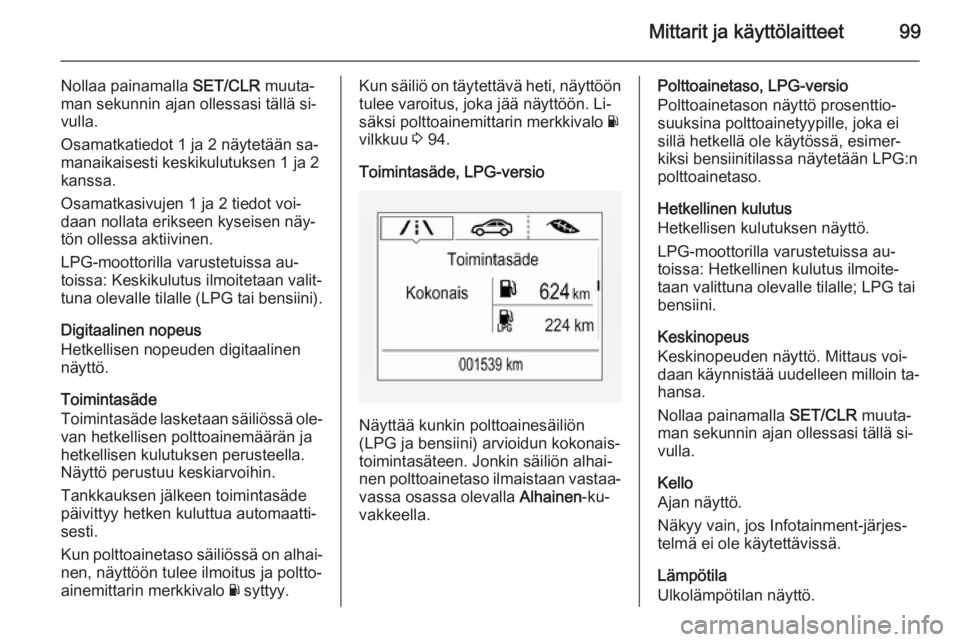

Mittarit ja käyttölaitteet99
Nollaa painamalla SET/CLR muuta‐
man sekunnin ajan ollessasi tällä si‐
vulla.
Osamatkatiedot 1 ja 2 näytetään sa‐ manaikaisesti keskikulutuksen 1 ja 2
kanssa.
Osamatkasivujen 1 ja 2 tiedot voi‐
daan nollata erikseen kyseisen näy‐
tön ollessa aktiivinen.
LPG-moottorilla varustetuissa au‐ toissa: Keskikulutus ilmoitetaan valit‐
tuna olevalle tilalle (LPG tai bensiini).
Digitaalinen nopeus
Hetkellisen nopeuden digitaalinen
näyttö.
Toimintasäde
Toimintasäde lasketaan säiliössä ole‐
van hetkellisen polttoainemäärän ja
hetkellisen kulutuksen perusteella.
Näyttö perustuu keskiarvoihin.
Tankkauksen jälkeen toimintasäde
päivittyy hetken kuluttua automaatti‐
sesti.
Kun polttoainetaso säiliössä on alhai‐ nen, näyttöön tulee ilmoitus ja poltto‐
ainemittarin merkkivalo Y syttyy.Kun säiliö on täytettävä heti, näyttöön
tulee varoitus, joka jää näyttöön. Li‐
säksi polttoainemittarin merkkivalo Y
vilkkuu 3 94.
Toimintasäde, LPG-versio
Näyttää kunkin polttoainesäiliön
(LPG ja bensiini) arvioidun kokonais‐
toimintasäteen. Jonkin säiliön alhai‐
nen polttoainetaso ilmaistaan vastaa‐
vassa osassa olevalla Alhainen-ku‐
vakkeella.
Polttoainetaso, LPG-versio
Polttoainetason näyttö prosenttio‐
suuksina polttoainetyypille, joka ei
sillä hetkellä ole käytössä, esimer‐
kiksi bensiinitilassa näytetään LPG:n
polttoainetaso.
Hetkellinen kulutus
Hetkellisen kulutuksen näyttö.
LPG-moottorilla varustetuissa au‐
toissa: Hetkellinen kulutus ilmoite‐
taan valittuna olevalle tilalle; LPG tai
bensiini.
Keskinopeus
Keskinopeuden näyttö. Mittaus voi‐
daan käynnistää uudelleen milloin ta‐
hansa.
Nollaa painamalla SET/CLR muuta‐
man sekunnin ajan ollessasi tällä si‐
vulla.
Kello
Ajan näyttö.
Näkyy vain, jos Infotainment-järjes‐
telmä ei ole käytettävissä.
Lämpötila
Ulkolämpötilan näyttö.
Page 102 of 261

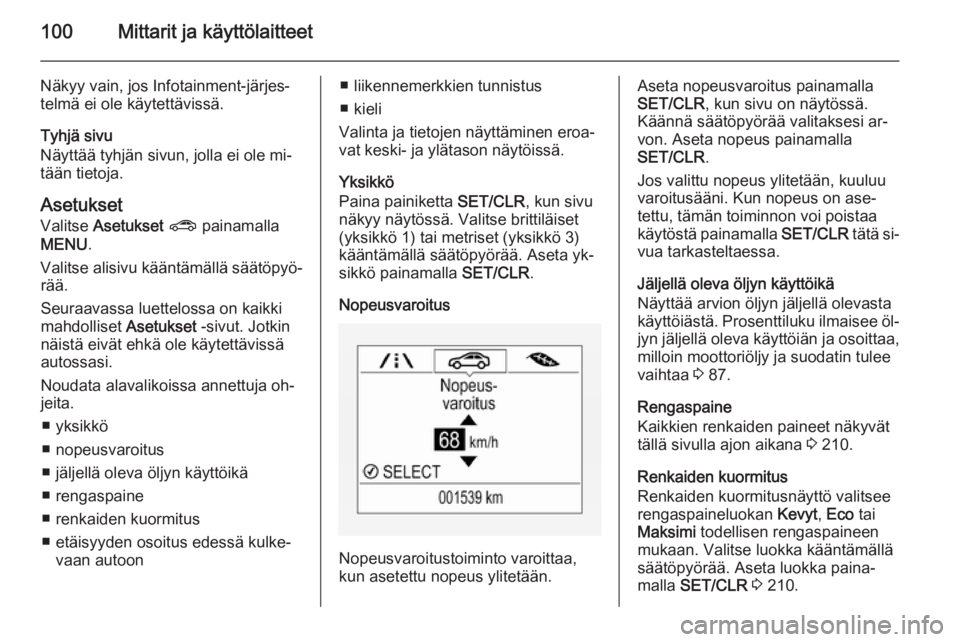

100Mittarit ja käyttölaitteet
Näkyy vain, jos Infotainment-järjes‐
telmä ei ole käytettävissä.
Tyhjä sivu
Näyttää tyhjän sivun, jolla ei ole mi‐ tään tietoja.
Asetukset
Valitse Asetukset ? painamalla
MENU .
Valitse alisivu kääntämällä säätöpyö‐ rää.
Seuraavassa luettelossa on kaikki
mahdolliset Asetukset -sivut. Jotkin
näistä eivät ehkä ole käytettävissä
autossasi.
Noudata alavalikoissa annettuja oh‐
jeita.
■ yksikkö
■ nopeusvaroitus
■ jäljellä oleva öljyn käyttöikä
■ rengaspaine
■ renkaiden kuormitus
■ etäisyyden osoitus edessä kulke‐ vaan autoon■ liikennemerkkien tunnistus
■ kieli
Valinta ja tietojen näyttäminen eroa‐
vat keski- ja ylätason näytöissä.
Yksikkö
Paina painiketta SET/CLR, kun sivu
näkyy näytössä. Valitse brittiläiset (yksikkö 1) tai metriset (yksikkö 3)
kääntämällä säätöpyörää. Aseta yk‐
sikkö painamalla SET/CLR.
Nopeusvaroitus
Nopeusvaroitustoiminto varoittaa,
kun asetettu nopeus ylitetään.
Aseta nopeusvaroitus painamalla
SET/CLR , kun sivu on näytössä.
Käännä säätöpyörää valitaksesi ar‐
von. Aseta nopeus painamalla
SET/CLR .
Jos valittu nopeus ylitetään, kuuluu
varoitusääni. Kun nopeus on ase‐
tettu, tämän toiminnon voi poistaa
käytöstä painamalla SET/CLR tätä si‐
vua tarkasteltaessa.
Jäljellä oleva öljyn käyttöikä
Näyttää arvion öljyn jäljellä olevasta
käyttöiästä. Prosenttiluku ilmaisee öl‐ jyn jäljellä oleva käyttöiän ja osoittaa, milloin moottoriöljy ja suodatin tulee
vaihtaa 3 87.
Rengaspaine
Kaikkien renkaiden paineet näkyvät
tällä sivulla ajon aikana 3 210.
Renkaiden kuormitus
Renkaiden kuormitusnäyttö valitsee
rengaspaineluokan Kevyt, Eco tai
Maksimi todellisen rengaspaineen
mukaan. Valitse luokka kääntämällä
säätöpyörää. Aseta luokka paina‐
malla SET/CLR 3 210.
Page 103 of 261

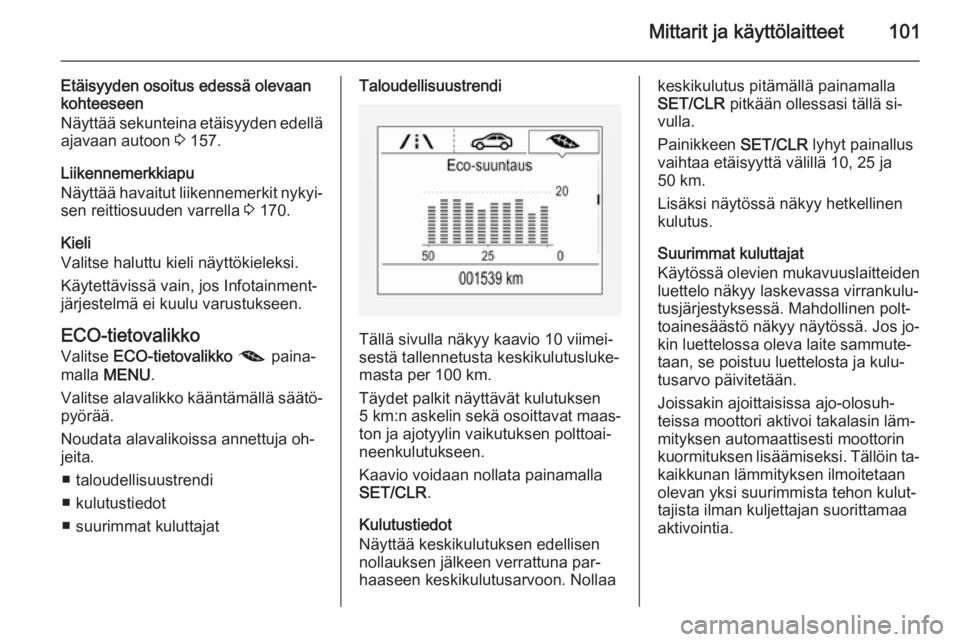

Mittarit ja käyttölaitteet101
Etäisyyden osoitus edessä olevaan
kohteeseen
Näyttää sekunteina etäisyyden edellä
ajavaan autoon 3 157.
Liikennemerkkiapu
Näyttää havaitut liikennemerkit nykyi‐ sen reittiosuuden varrella 3 170.
Kieli
Valitse haluttu kieli näyttökieleksi.
Käytettävissä vain, jos Infotainment-
järjestelmä ei kuulu varustukseen.
ECO-tietovalikko
Valitse ECO-tietovalikko @ paina‐
malla MENU .
Valitse alavalikko kääntämällä säätö‐
pyörää.
Noudata alavalikoissa annettuja oh‐
jeita.
■ taloudellisuustrendi
■ kulutustiedot
■ suurimmat kuluttajatTaloudellisuustrendi
Tällä sivulla näkyy kaavio 10 viimei‐
sestä tallennetusta keskikulutusluke‐ masta per 100 km.
Täydet palkit näyttävät kulutuksen
5 km:n askelin sekä osoittavat maas‐
ton ja ajotyylin vaikutuksen polttoai‐
neenkulutukseen.
Kaavio voidaan nollata painamalla
SET/CLR .
Kulutustiedot
Näyttää keskikulutuksen edellisen
nollauksen jälkeen verrattuna par‐
haaseen keskikulutusarvoon. Nollaa
keskikulutus pitämällä painamalla SET/CLR pitkään ollessasi tällä si‐
vulla.
Painikkeen SET/CLR lyhyt painallus
vaihtaa etäisyyttä välillä 10, 25 ja 50 km.
Lisäksi näytössä näkyy hetkellinen
kulutus.
Suurimmat kuluttajat
Käytössä olevien mukavuuslaitteiden luettelo näkyy laskevassa virrankulu‐
tusjärjestyksessä. Mahdollinen polt‐
toainesäästö näkyy näytössä. Jos jo‐
kin luettelossa oleva laite sammute‐
taan, se poistuu luettelosta ja kulu‐
tusarvo päivitetään.
Joissakin ajoittaisissa ajo-olosuh‐
teissa moottori aktivoi takalasin läm‐
mityksen automaattisesti moottorin kuormituksen lisäämiseksi. Tällöin ta‐
kaikkunan lämmityksen ilmoitetaan
olevan yksi suurimmista tehon kulut‐
tajista ilman kuljettajan suorittamaa
aktivointia.
Page 104 of 261

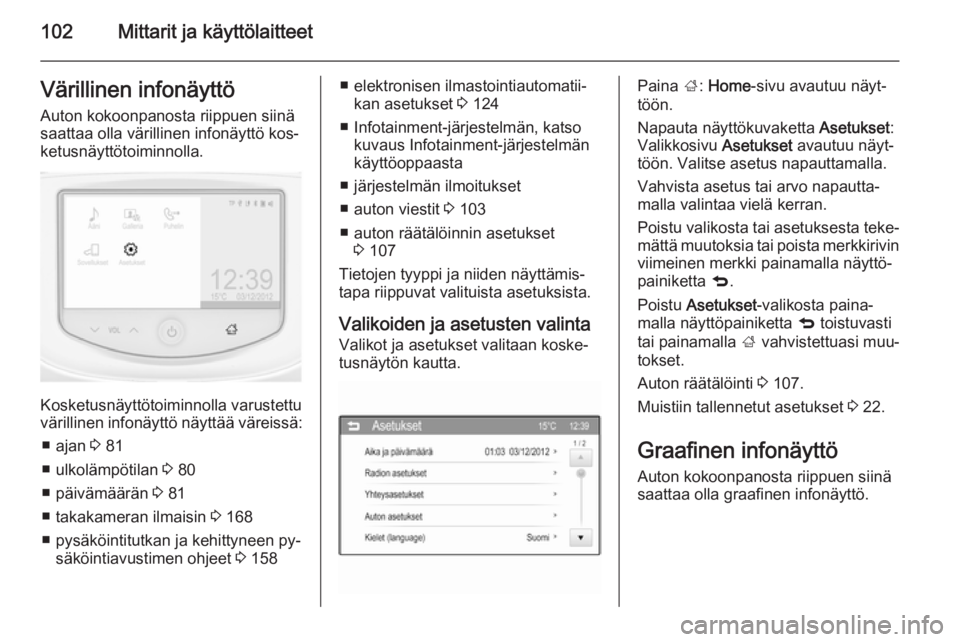

102Mittarit ja käyttölaitteetVärillinen infonäyttö
Auton kokoonpanosta riippuen siinä
saattaa olla värillinen infonäyttö kos‐
ketusnäyttötoiminnolla.
Kosketusnäyttötoiminnolla varustettu
värillinen infonäyttö näyttää väreissä:
■ ajan 3 81
■ ulkolämpötilan 3 80
■ päivämäärän 3 81
■ takakameran ilmaisin 3 168
■ pysäköintitutkan ja kehittyneen py‐ säköintiavustimen ohjeet 3 158
■ elektronisen ilmastointiautomatii‐
kan asetukset 3 124
■ Infotainment-järjestelmän, katso kuvaus Infotainment-järjestelmän
käyttöoppaasta
■ järjestelmän ilmoitukset
■ auton viestit 3 103
■ auton räätälöinnin asetukset 3 107
Tietojen tyyppi ja niiden näyttämis‐
tapa riippuvat valituista asetuksista.
Valikoiden ja asetusten valinta
Valikot ja asetukset valitaan koske‐
tusnäytön kautta.Paina ;: Home -sivu avautuu näyt‐
töön.
Napauta näyttökuvaketta Asetukset:
Valikkosivu Asetukset avautuu näyt‐
töön. Valitse asetus napauttamalla.
Vahvista asetus tai arvo napautta‐
malla valintaa vielä kerran.
Poistu valikosta tai asetuksesta teke‐
mättä muutoksia tai poista merkkirivin
viimeinen merkki painamalla näyttö‐
painiketta q.
Poistu Asetukset -valikosta paina‐
malla näyttöpainiketta q toistuvasti
tai painamalla ; vahvistettuasi muu‐
tokset.
Auton räätälöinti 3 107.
Muistiin tallennetut asetukset 3 22.
Graafinen infonäyttö
Auton kokoonpanosta riippuen siinä
saattaa olla graafinen infonäyttö.
