2015.75 OPEL ASTRA J Manuel d'utilisation (in French)

Rangement95
Le compartiment de rangement sous
le recouvrement du plancher arrière
peut être divisé par une barre.
Insérer la barre dans les logements
sur les parois latérales.
Avertissement
Insérer la barre dans le logement
le plus en arrière lors du transport d'objets lourds dans le coffre. Si‐
non, le recouvrement du plancher
arrière peut subir des dommages.
Anneaux d'arrimage
Les anneaux d'arrimage servent à sé‐ curiser les objets pour éviter qu'ils neglissent, par exemple avec des san‐gles de serrage ou le filet à bagages.
Système flexible de
compartimentage du coffre
Le FlexOrganizer est un système fle‐
xible de compartimentage du coffre.
Le système se compose : ■ d'adaptateurs
■ de filets de rangement
■ de crochets
■ boîte de service
■ jeu de sangles
Les composants se montent dans
deux rails des panneaux latéraux à
l’aide d’adaptateurs et de crochets.
Pose des adaptateurs dans les
rails
Ouvrir la plaque de fixation, placer
l'adaptateur dans la rainure supé‐ rieure et inférieure du rail et les ame‐
ner aux endroits voulus. Basculer la
plaque de fixation vers le haut pour

96Rangement
bloquer l'adaptateur. Pour la dépose,
tourner la plaque de fixation vers le
bas et la sortir du rail.

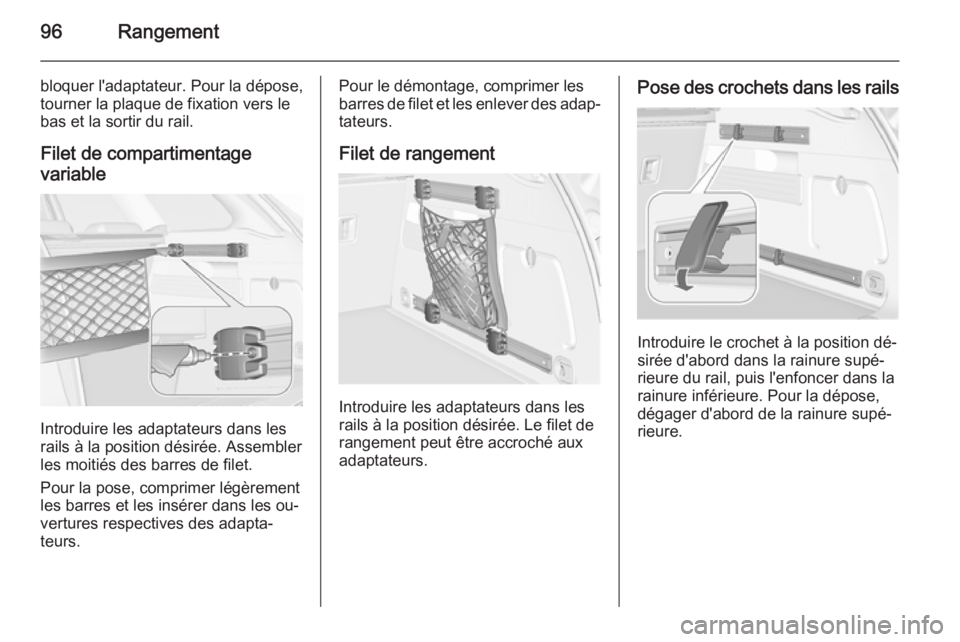

Filet de compartimentagevariable
Introduire les adaptateurs dans les
rails à la position désirée. Assembler
les moitiés des barres de filet.
Pour la pose, comprimer légèrement
les barres et les insérer dans les ou‐
vertures respectives des adapta‐
teurs.
Pour le démontage, comprimer les
barres de filet et les enlever des adap‐ tateurs.
Filet de rangement
Introduire les adaptateurs dans les
rails à la position désirée. Le filet de
rangement peut être accroché aux
adaptateurs.
Pose des crochets dans les rails
Introduire le crochet à la position dé‐
sirée d'abord dans la rainure supé‐
rieure du rail, puis l'enfoncer dans la
rainure inférieure. Pour la dépose,
dégager d'abord de la rainure supé‐
rieure.

Rangement97

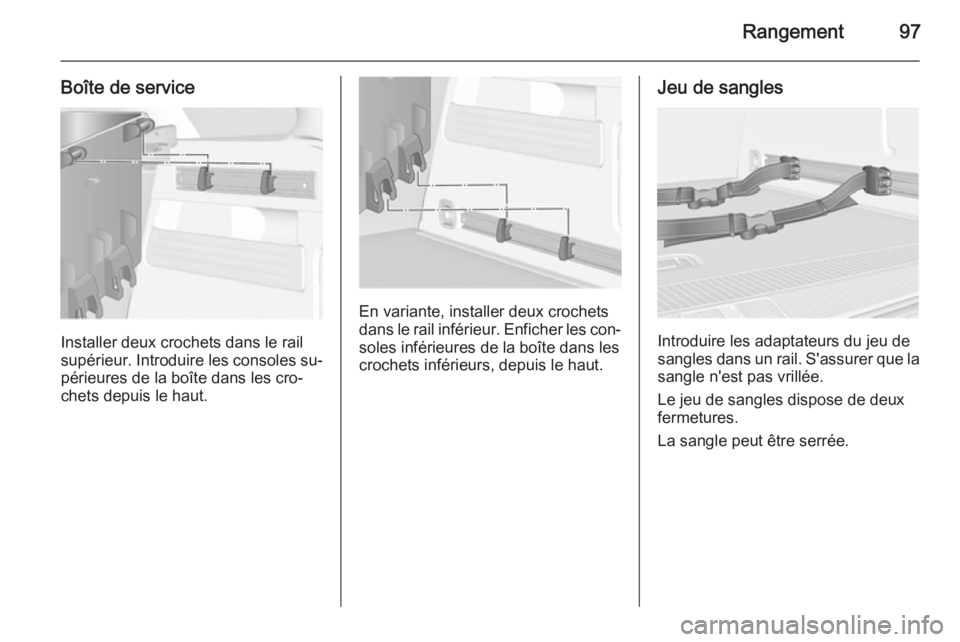

Boîte de service
Installer deux crochets dans le rail
supérieur. Introduire les consoles su‐
périeures de la boîte dans les cro‐
chets depuis le haut.
En variante, installer deux crochets
dans le rail inférieur. Enficher les con‐
soles inférieures de la boîte dans les crochets inférieurs, depuis le haut.
Jeu de sangles
Introduire les adaptateurs du jeu de
sangles dans un rail. S'assurer que la
sangle n'est pas vrillée.
Le jeu de sangles dispose de deux
fermetures.
La sangle peut être serrée.

98RangementFilet de sécuritéLe filet de sécurité est disponible sur
la Sports tourer et peut être posé der‐
rière les sièges arrière ou si les dos‐
siers de siège arrière sont pliés et les assises relevées, derrière les siègesavant.
Le transport de personnes est interdit derrière le filet de sécurité.
Pose
Derrière les sièges arrièreFixer le crochet inférieur avec l'ouver‐ ture faisant face vers l'arrière sur l'an‐
neau de gauche et de droite du plan‐
cher. Régler la longueur de la sangle
sur le filet de sécurité en fixant le cro‐
chet supérieur aux anneaux de la
sangle. S'assurer que la sangle est
tendue lors de la pose de la tige.
Derrière les sièges avant
Fixer la sangle aux anneaux sous
l'assise de siège arrière.
Replier les dossiers vers l'avant.
Pour obtenir une aire de chargement
plane, replier tout d'abord l'assise
avant de fixer le filet de sécurité. Dé‐
placer les sièges vers l'avant pour re‐ lâcher la tension, si besoin est.
Pose de la tige
Il y a deux ouvertures de pose sur le
cadre de toit : suspendre et engager
la tige du filet sur un côté, comprimer
la tige et suspendre et engager l'autre côté.
Coffre 3 86.

Rangement99
DémontageDécrocher les tiges du filet de sécu‐
rité des supports du cadre de toit. Dé‐
tacher les sangles des anneaux. Rou‐
ler le filet et le fixer avec une sangle.
Une fois retiré, le filet de sécurité peut
être rangé sous le recouvrement de
plancher arrière 3 93.
Triangle de
présignalisation
Modèle bi-corps 3 portes, bi-
corps 5 portesRanger le triangle de présignalisation
dans l'espace situé derrière la sangle sur le côté droit du coffre.
Sports tourer
Replier les sangles. Ranger le tri‐
angle de présignalisation dans l'es‐
pace situé derrière les sangles sur
face intérieure du hayon.
Tri-corps 4 portes
Ranger le triangle de présignalisation
dans le renfoncement sur le côté gau‐ che du coffre.

100RangementTrousse de secoursModèle 5 portes
Ranger la trousse de secours dans le
compartiment de rangement, derrière le triangle de pré-signalisation.
Avant la première utilisation, pousser
le garnissage vers l'extérieur au ni‐
veau de la ligne perforée. Replier alors le garnissage vers l'extérieur
afin d'avoir accès à l'espace de ran‐ gement.
Modèle 3 portes
Ranger la trousse de secours dans le
compartiment de rangement, derrière le triangle de pré-signalisation.
Utiliser les renfoncements pour re‐
plier le cache.
La trousse de secours peut être ran‐
gée, en fonction de l'équipement,
dans le rangement à l'arrière 3 90.
Sports tourer
Replier la sangle. Ranger la trousse
de secours dans l'espace derrière la
sangle sur la face intérieure du
hayon.

Rangement101
Tri-corps 4 portes
Ranger la trousse de secours dans
l'espace situé derrière le filet sur le
côté droit du coffre.
Galerie de toit
Pour des raisons de sécurité et pour
éviter d’endommager le toit, nous
vous recommandons d’utiliser le sys‐
tème de galerie de toit homologué
pour votre véhicule. Pour de plus am‐ ples informations, consulter l'atelier.
Respecter les instructions de mon‐
tage et ôter la galerie de toit si elle
n’est pas utilisée.
Pose de la galerie de toit Détacher le cache de chaque point de
fixation à l'aide d'une pièce de mon‐
naie.Bi-corps 5 portes, tri-corps 4 portes
Modèle 3 portes

102Rangement
Sports tourer avec rails de toit
Fixer la galerie de toit dans la zone
des orifices, comme cela est indiqué
par les flèches sur l'illustration.
Informations sur le
chargement
■ Placer les objets lourds dans le cof‐
fre contre les dossiers. S'assurer
que les dossiers sont correctement encliquetés. Dans le cas d’objets
empilés, placer les plus lourds en
bas.
■ Attacher les objets avec des san‐ gles de serrage fixées aux anneaux
d'arrimage 3 95 . Attacher le recou‐
vrement réglable en hauteur dans
sa position la plus basse (1) 3 93.
■ Utiliser les quatre crochets sur les
parois latérales du coffre pour ac‐
crocher les sacoches. Charge
maximale : 5 kg par crochet.
■ Sports tourer : Utiliser les crochets sur les parois latérales du coffre
pour accrocher les sacoches. Ap‐
puyer pour replier le crochet.
■ Arrimer les objets dans le coffre pour éviter qu'ils ne glissent.
■ En cas de transport d’objets dans le
coffre, les dossiers des sièges ar‐ rière ne peuvent pas être inclinésvers l’avant.
■ Le chargement ne doit pas dépas‐ ser le bord supérieur des dossiers.
