Rangement71
Appuyer sur la manette de déblocage
de sangle et l'enlever.
Préparation du vélo pour sa fixation
Remarque
La largeur maximale de la manivelle de pédale doit être de 38,3 mm et la
profondeur maximale, de 14,4 mm.
Tourner la pédale gauche (sans pla‐
teau) pour l'orienter verticalement
vers le bas. La pédale de la manivelle gauche doit être horizontale.
Le vélo avant doit avoir sa roue avant
du côté gauche.
Le vélo arrière doit avoir sa roue
avant du côté droit.
Fixation d'un vélo sur le système de
transport arrièreGrâce au levier rotatif du logement de
manivelle de pédale, adapter grossiè‐
rement l'ensemble réglable pour ma‐
nivelle au débordement de la mani‐
velle de pédale.
Si le vélo a des manivelles droites,
dévisser totalement l'ensemble pour
manivelle (position 5).
Si le vélo a des manivelles cintrées,
visser l'ensemble pour manivelle au
maximum (position 1).

72Rangement
Placer le vélo. La manivelle de pédaledoit alors être positionnée dans l'ou‐
verture du logement pour manivelle,
comme illustré.
Avertissement
S'assurer que la pédale ne touche pas la surface du système de
transport arrière. Sinon, le péda‐
lier peut être endommagé pendant
le transport.
Introduire le support de manivelle
dans le rail de chaque logement de
manivelle depuis le haut et le coulis‐
ser vers le bas au moins jusqu'aux
encoches.Fixer la manivelle en tournant la vis
de serrage sur la fixation de mani‐
velle.

Rangement73
Disposer les logements de roue de
sorte que le vélo soit plus ou moins
horizontal. La distance entre les pé‐
dales et le hayon doit alors être d'au
moins 5 cm.
Les deux pneus du vélo doivent se
trouver dans les logements de roue.Avertissement
S'assurer de retirer les logements
de roue aussi loin que possible
pour avoir les deux pneus de bicy‐ clette placés dans les logements.
Autrement, un montage horizontal de la bicyclette n'est pas garanti.
Le non-respect peut causer des
dégâts aux roues de bicyclette en
raison des vapeurs d'échappe‐
ment chaudes.
Aligner le vélo dans le sens longitudi‐ nal du véhicule : Desserrer légère‐
ment la fixation de pédale.
Disposer le vélo verticalement en uti‐
lisant le levier rotatif sur le logement
de manivelle de pédale.
Si deux vélos se gênent mutuelle‐
ment, leur position relative peut être
modifiée en ajustant les logements de
roue et le levier rotatif du logement de manivelle de pédale jusqu'à ce que
les vélos ne se touchent plus. S'as‐
surer que l'écartement par rapport au véhicule est suffisant.Serrer à la main la vis de fixation de
pédalier à son point maximum.
Attacher les deux roues du vélo aux
logements de roue en utilisant les dis‐
positifs de retenue par sangle.
Vérifier que le vélo est bien fixé.
Avertissement
Veiller à ce que l'écartement entre le vélo et le véhicule soit au moinsde 5 cm. Si nécessaire, desserrer
le guidon et le faire pivoter de côté.

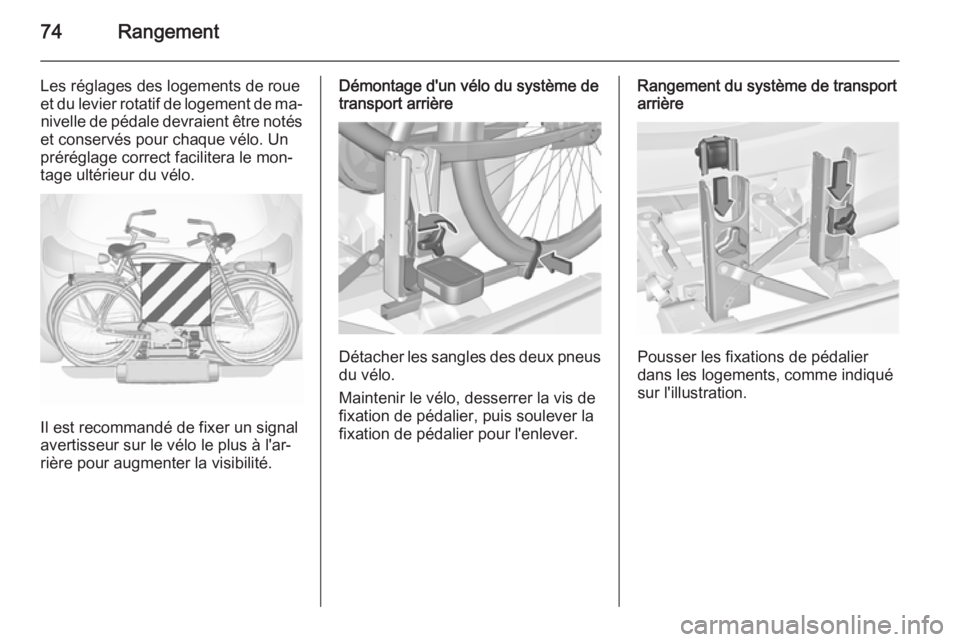

74Rangement
Les réglages des logements de roue
et du levier rotatif de logement de ma‐ nivelle de pédale devraient être notés
et conservés pour chaque vélo. Un
préréglage correct facilitera le mon‐
tage ultérieur du vélo.
Il est recommandé de fixer un signal
avertisseur sur le vélo le plus à l'ar‐
rière pour augmenter la visibilité.
Démontage d'un vélo du système de
transport arrière
Détacher les sangles des deux pneus
du vélo.
Maintenir le vélo, desserrer la vis de
fixation de pédalier, puis soulever la
fixation de pédalier pour l'enlever.
Rangement du système de transport
arrière
Pousser les fixations de pédalier
dans les logements, comme indiqué
sur l'illustration.

Rangement75
Insérer la sangle et la tirer aussi loin
que possible vers le bas pour la ser‐
rer.
Appuyer sur le levier de déblocage et
coulisser les logements de roue pour
les faire rentrer aussi loin que pos‐
sible.
Désencliqueter le levier de verrouil‐
lage du support diagonal et rabattre
les deux logements de manivelle de
pédale.
9 Attention
Risque de coincement.
Pivoter à fond d'abord la poignée de
verrouillage gauche ( 1), puis celle de
droite ( 2).

76Rangement
Abaisser la poignée de verrouillage
vers le bas et sortir les deux supports
de feux des logements.
Rabattre les supports d'ampoule au
dos des feux arrière.
Placer d'abord le feu arrière situé à l'avant ( 1), puis celui situé à l'arrière
( 2 ) dans les logements et les enfon‐
cer aussi bas que possible. Pousser
les câbles au maximum dans tous les guides pour éviter de les endomma‐
ger.
Ouvrir le hayon.
Pousser le levier de déverrouillage
vers le haut et le tenir. Soulever légè‐
rement le système et le pousser dans
le pare-chocs jusqu'à ce qu'il s'encli‐
que.
La manette de déblocage doit revenir dans sa position de départ.
9 Attention
Si le système ne peut pas être cor‐
rectement engagé, prendre con‐
tact avec un atelier.
Système de transport arrière
pour quatre vélos
Le système de transport arrière (sys‐
tème Flex-Fix) permet de fixer deux
vélos au support de transport extrac‐
tible intégré dans le plancher du
véhicule. Il est possible de fixer deux
vélos supplémentaires sur un adap‐
tateur. Le transport d'autres objets
n'est pas autorisé.
La charge maximale pour le système
de transport arrière est de 80 kg avec
un adaptateur fixé et de 60 kg sans
l'adaptateur. La charge maximale par
vélo sur le support de transport ex‐
tractible est de 30 kg. Ceci permet la

Rangement77
fixation de vélos électriques sur le
support de transport extractible. La
charge maximale par vélo sur l'adap‐
tateur est de 20 kg.
L'empattement d'un vélo ne doit pas
dépasser 1,15 mètre. Dans le cas contraire, la sécurisation du vélo n'est pas possible.
S'il n'est pas utilisé, le système de transport doit être rétracté dans le
plancher du véhicule.
Il faut veiller à ce que les vélos ne
comportent pas d'objets susceptibles
de se détacher pendant le transport.Avertissement
Si le système de transport arrière
est rallongé et que le véhicule est
complètement chargé, la garde au sol sera réduite.
Conduire avec précaution lorsque la route est fortement inclinée ou
lors de la conduite sur une rampe,
bosse, etc.
Avertissement
Consulter votre revendeur de vé‐
los avant de fixer des vélos équi‐
pés de cadre en carbone. Les vé‐
los peuvent subir des dommages.
Extension
Ouvrir le hayon.
9 Attention
Aucune personne ne peut rester
dans la zone d'extension du sys‐
tème de transport arrière, risque
de blessures.Tirer la manette de déblocage vers le haut. Le système se déverrouille et
est éjecté hors du pare-chocs.

78Rangement
Sortir complètement le système detransport arrière jusqu'à ce qu'il se
verrouille de manière audible.
S'assurer qu'il n'est pas possible de
repousser le système de transport ar‐ rière sans actionner à nouveau la poi‐
gnée de déverrouillage.9 Attention
Il n'est autorisé de fixer des objets
sur le système de transport arrière
que si le système a été correcte‐
ment engagé. Si le système de
transport arrière ne s'engage pas
correctement, ne pas y fixer d'ob‐
jets et le coulisser en position de
rangement. Prendre contact avec
un atelier.
Déplier le support de plaque
d'immatriculation
Soulever le support de plaque d'im‐
matriculation et le rabattre vers l'ar‐
rière.
Déplier les feux arrière
Déplier les deux feux arrière.
