2015.5 Peugeot Boxer Priročnik za lastnika (in Slovenian)

255
boxer_sl_Chap11_Particularites_ed01-2015

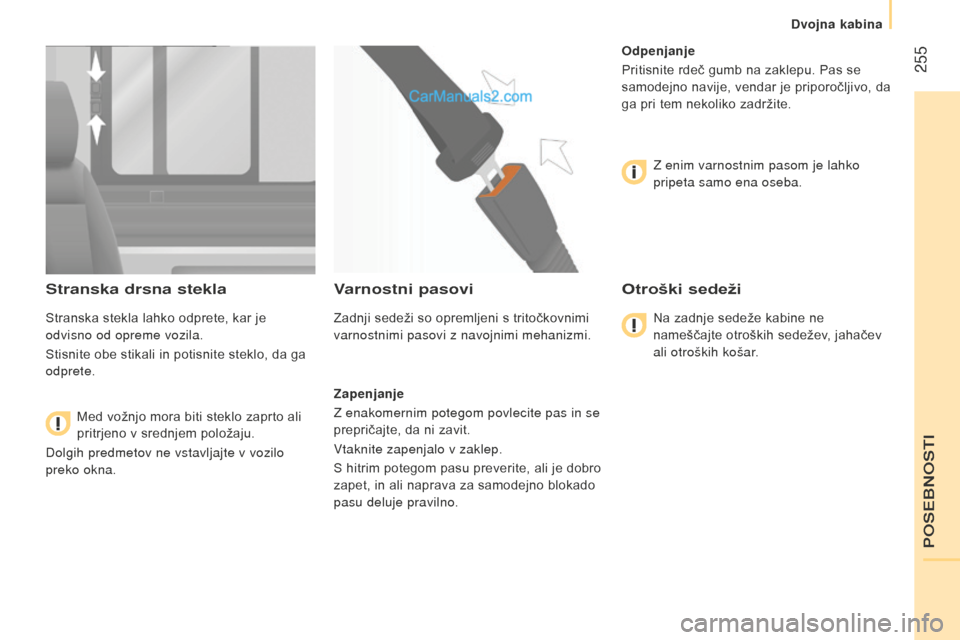

stranska drsna stekla
Stranska stekla lahko odprete, kar je
odvisno od opreme vozila.
Stisnite obe stikali in potisnite steklo, da ga
odprete.Med vožnjo mora biti steklo zaprto ali
pritrjeno v srednjem položaju.
Dolgih predmetov ne vstavljajte v vozilo
preko okna.
varnostni pasovi
Zadnji sedeži so opremljeni s tritočkovnimi
varnostnimi pasovi z navojnimi mehanizmi.
z

apenjanje
Z enakomernim potegom povlecite pas in se
prepričajte, da ni zavit.
Vtaknite zapenjalo v zaklep.
S hitrim potegom pasu preverite, ali je dobro
zapet, in ali naprava za samodejno blokado
pasu deluje pravilno.
o
dpenjanje
Pritisnite rdeč gumb na zaklepu. Pas se
samodejno navije, vendar je priporočljivo, da
ga pri tem nekoliko zadržite.
Z enim varnostnim pasom je lahko
pripeta samo ena oseba.
otroški sedeži
Na zadnje sedeže kabine ne
nameščajte otroških sedežev, jahačev
ali otroških košar.
POSEBNOSTI
Dvojna kabina

256
boxer_sl_Chap11_Particularites_ed01-2015

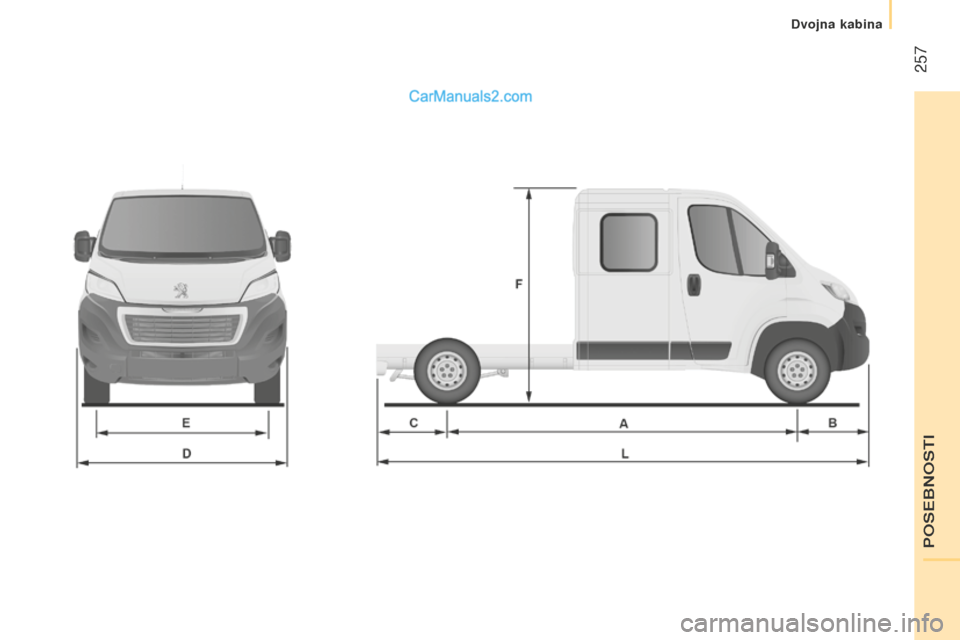

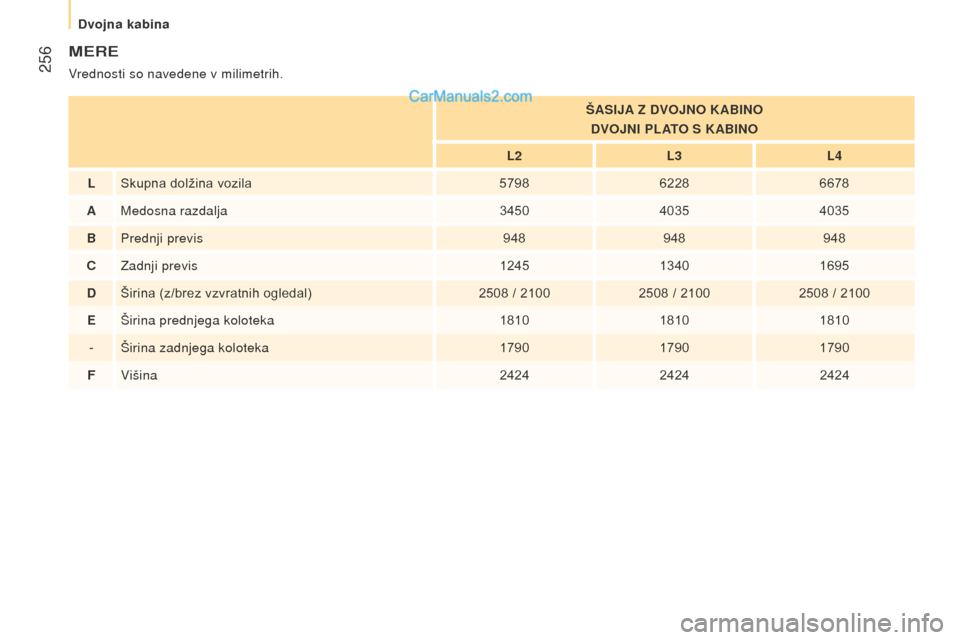

Mere
Vrednosti so navedene v milimetrih.Š asi J a

z dvo J no K a B ino
dvo
J ni p L ato s K a B ino
L2L3L4
L Skupna dolžina vozila 579862286678
aMedosna razdalja 345040354035
B Prednji previs 948948948
C Zadnji previs 124513401695
dŠirina (z/brez vzvratnih ogledal) 2508

/ 21002508
/ 21002508
/ 2100
eŠirina prednjega koloteka181018101810
- Širina zadnjega koloteka 179017901790
F V

išina 242424242424
Dvojna kabina

257
boxer_sl_Chap11_Particularites_ed01-2015
POSEBNOSTI
Dvojna kabina

258
boxer_sl_Chap11_Particularites_ed01-2015

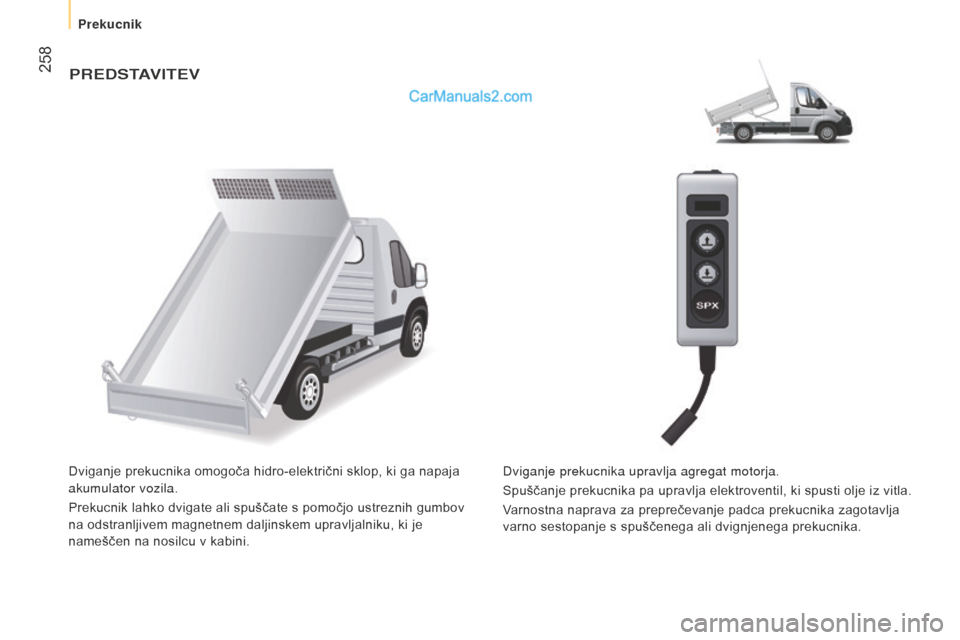

predstavitev
Dviganje prekucnika omogoča hidro-električni sklop, ki ga napaja
akumulator vozila.
Prekucnik lahko dvigate ali spuščate s pomočjo ustreznih gumbov
na odstranljivem magnetnem daljinskem upravljalniku, ki je
nameščen na nosilcu v kabini.Dviganje prekucnika upravlja agregat motorja.
Spuščanje prekucnika pa upravlja elektroventil, ki spusti olje iz vitla.
Varnostna naprava za preprečevanje padca prekucnika zagotavlja
varno sestopanje s spuščenega ali dvignjenega prekucnika.
Prekucnik

259
boxer_sl_Chap11_Particularites_ed01-2015
● Prepričajte se, da nobena oseba ali predmet na tleh ali v zraku
ne ovira raztovarjanja.
●

Če prekucnika ne uporabljate, ga ne puščajte v dvignjenem

položaju.
●

Prekucnik upravljajte pri blokiranem zgornjem delu zadnje

lestve.
●

Upoštevajte maso, navedeno na ploščici na vozilu.
●


Redno kontrolirajte stanje vzmetenja in tlak v pnevmatikah.
●


T
ovor enakomerno razporedite po prekucniku.
●

Prevažajte homogeni tovor
, ki se zlahka natovarja in raztovarja.

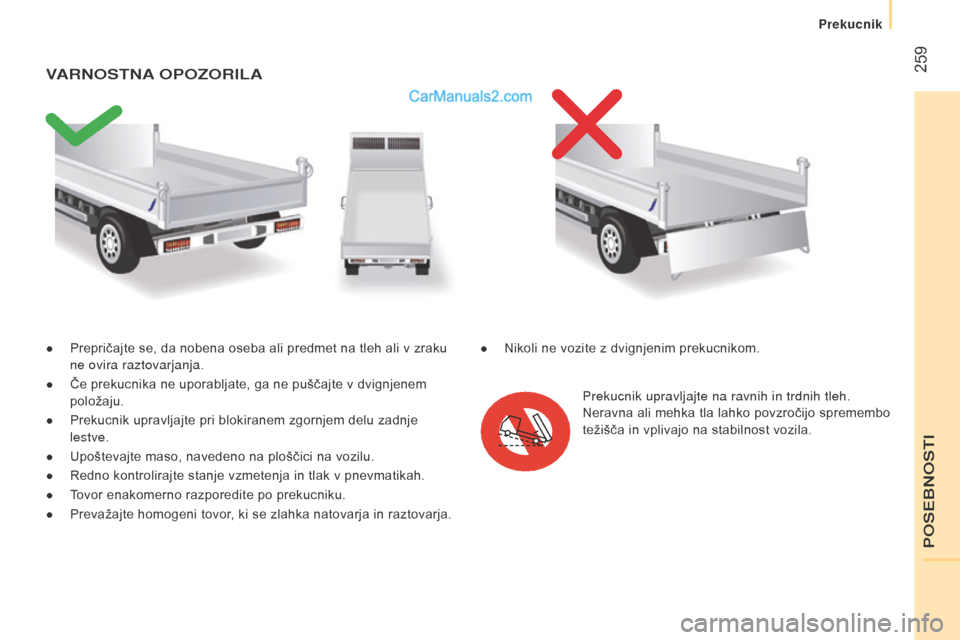

varnostna opozori L a
Prekucnik upravljajte na ravnih in trdnih tleh.
Neravna ali mehka tla lahko povzročijo spremembo
težišča in vplivajo na stabilnost vozila.
●

Nikoli ne vozite z dvignjenim prekucnikom.
POSEBNOSTI
Prekucnik

260
boxer_sl_Chap11_Particularites_ed01-2015

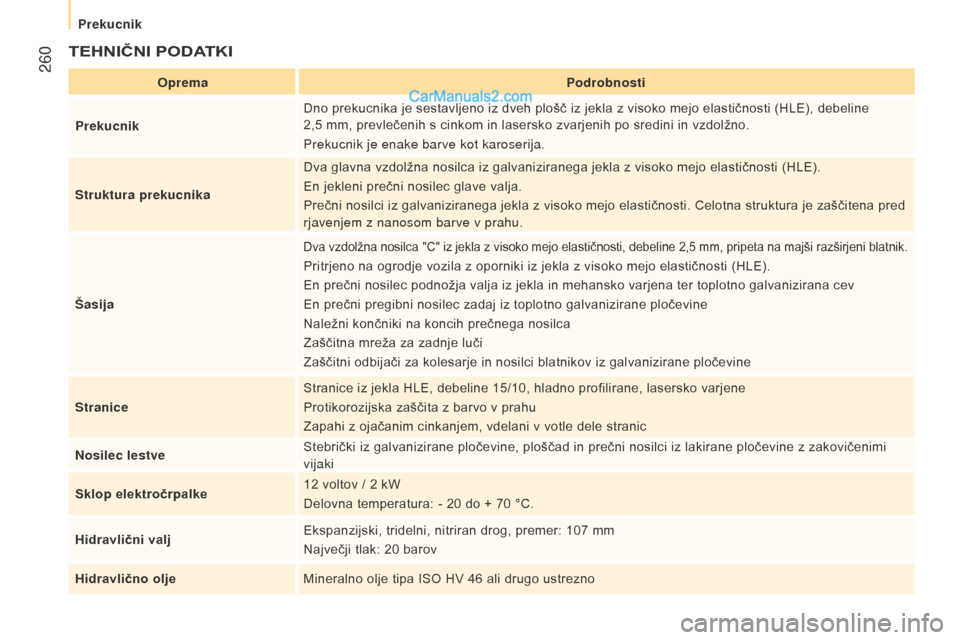

TEHNIČNI PodATKI
opremapodrobnosti
p

rekucnik Dno prekucnika je sestavljeno iz dveh plošč iz jekla z visoko mejo elastičnosti (HLE), debeline
2,5
mm, prevlečenih s cinkom in lasersko zvarjenih po sredini in vzdolžno.
Prekucnik je enake barve kot karoserija.
s

truktura prekucnika Dva glavna vzdolžna nosilca iz galvaniziranega jekla z visoko mejo elastičnosti (HLE).
En jekleni prečni nosilec glave valja.
Prečni nosilci iz galvaniziranega jekla z visoko mejo elastičnosti. Celotna struktura je zaščitena pred
rjavenjem z nanosom barve v prahu.
Šasija
Dva vzdolžna nosilca "C" iz jekla z visoko mejo elastičnosti, debeline 2,5 mm, pripeta na majši razširjeni blatnik.
Pritrjeno na ogrodje vozila z oporniki iz jekla z visoko mejo elastičnosti (HLE).
En prečni nosilec podnožja valja iz jekla in mehansko varjena ter toplotno galvanizirana cev
En prečni pregibni nosilec zadaj iz toplotno galvanizirane pločevine
Naležni končniki na koncih prečnega nosilca
Zaščitna mreža za zadnje luči
Zaščitni odbijači za kolesarje in nosilci blatnikov iz galvanizirane pločevine
s

tranice Stranice iz jekla HLE, debeline 15/10, hladno profilirane, lasersko varjene
Protikorozijska zaščita z barvo v prahu
Zapahi z ojačanim cinkanjem, vdelani v votle dele stranic
n

osilec lestve Stebrički iz galvanizirane pločevine, ploščad in prečni nosilci iz lakirane pločevine z zakovičenimi
vijaki
Sklop elektročrpalke 12
voltov / 2 kW
Delovna temperatura: - 20
do + 70 °C.
Hidravlični valj Ekspanzijski, tridelni, nitriran drog, premer: 107
mm
Največji tlak: 20
barov
Hidravlično olje Mineralno olje tipa ISO HV 46
ali drugo ustrezno
Prekucnik

261
boxer_sl_Chap11_Particularites_ed01-2015

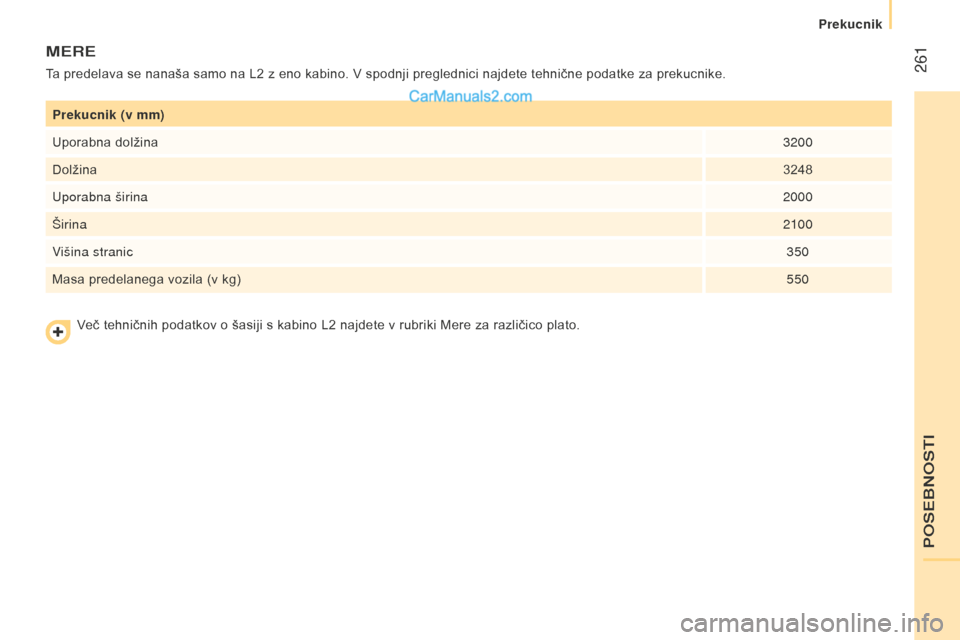

prekucnik (v mm)
Uporabna dolžina 3200
Dolžina 3248
Uporabna širina 2000
Širina 2100
V
išina stranic 350
Masa predelanega vozila (v kg) 550
Mere
Ta predelava se nanaša samo na L2 z eno kabino. V spodnji preglednici najdete tehnične podatke za prekucnike.
V eč tehničnih podatkov o šasiji s kabino L2 najdete v rubriki Mere za različico plato.
POSEBNOSTI
Prekucnik

262
boxer_sl_Chap11_Particularites_ed01-2015
Mase in dovoLJene oBreMenitve (v KG)
Dodatne informacije poiščite v prometnem dovoljenju.
V vsaki državi je potrebno upoštevati zakonsko dovoljene
obremenitve. Glede vlečnih zmogljivosti vozila in skupne dovoljene
mase se posvetujte s proizvajalčevo servisno mrežo.
Vlečno vozilo ne sme preseči največje dovoljene obremenitve
(upoštevajte domačo zakonodajo).
Maso zavirane prikolice s prenosom obremenitve lahko, v mejah
MTRA, za toliko povečate, za kolikor zmanjšate maso vlečnega
vozila. Bodite pazljivi, ker lahko malo obteženo vozilo vpliva na
slabšo lego na cesti.
Vrednosti MTRA in največjih dovoljenih obremenitev veljajo za
nadmorsko višino največ 1000 metrov. Navedeno obremenitev pa
morate zmanjšati za 10
% za vsakih dodatnih 1000 metrov.
Visoke zunanje temperature lahko vplivajo na manjše zmogljivosti
vozila. Če zunanja temperatura presega 37
°C, omejite maso
prikolice.
Masa vozila, pripravljenega za vožnjo (MOM) ustreza masi
praznega vozila skupaj z voznikom (75
kg) in 90 % napolnjenim
rezervoarjem. Pred vleko prikolice preverite:
-

da navpična sila na vlečno

kljuko ni večja od vrednosti
(S), ki je navedena na
ploščici na prikolici,
-

da je masa vleke manjša

od navedene vrednosti na
ploščici na prikolici ter da
tudi največja dovoljena
obremenitev ne presega
vrednosti, ki je navedena
na ploščici.
-

da v primeru samonosne

prikolice največja dovoljena
obremenitev ne presega
vrednosti, ki je navedena
na ploščici na vozilu.
splošni podatki
Prekucnik
