2015.5 Peugeot Boxer Priročnik za lastnika (in Slovenian)

143
boxer_sl_Chap08_Aide-Rapide_ed01-2015

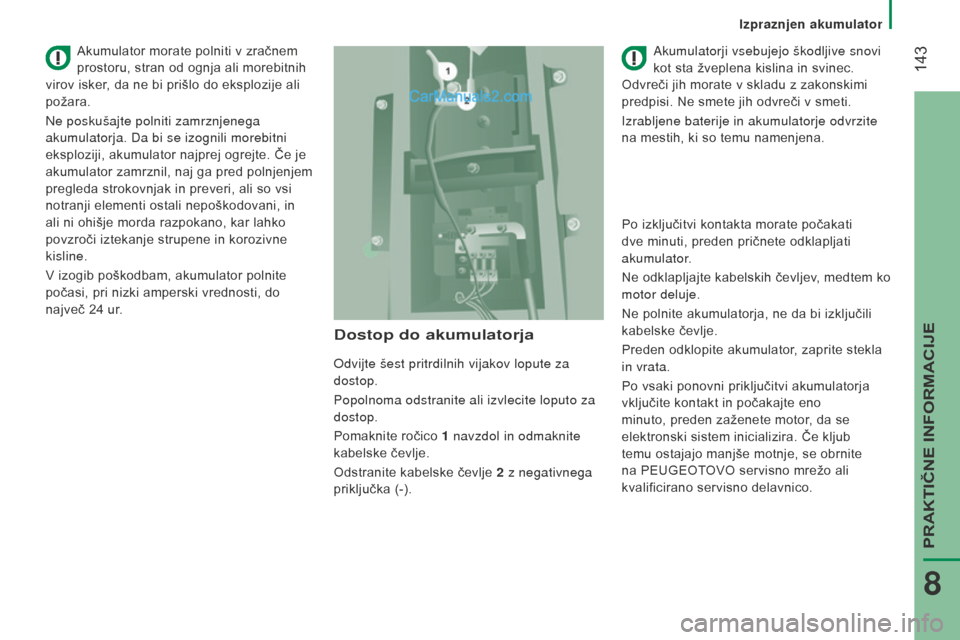

dostop do akumulatorja
Odvijte šest pritrdilnih vijakov lopute za
dostop.
Popolnoma odstranite ali izvlecite loputo za
dostop.
Pomaknite ročico 1
navzdol in odmaknite

kabelske čevlje.
Odstranite kabelske čevlje 2

z negativnega

priključka (-). Akumulatorji vsebujejo škodljive snovi
kot sta žveplena kislina in svinec.
Odvreči jih morate v skladu z zakonskimi
predpisi. Ne smete jih odvreči v smeti.
Izrabljene baterije in akumulatorje odvrzite
na mestih, ki so temu namenjena.
Akumulator morate polniti v zračnem
prostoru, stran od ognja ali morebitnih
virov isker, da ne bi prišlo do eksplozije ali
požara.
Ne poskušajte polniti zamrznjenega
akumulatorja. Da bi se izognili morebitni
eksploziji, akumulator najprej ogrejte. Če je
akumulator zamrznil, naj ga pred polnjenjem
pregleda strokovnjak in preveri, ali so vsi
notranji elementi ostali nepoškodovani, in
ali ni ohišje morda razpokano, kar lahko
povzroči iztekanje strupene in korozivne
kisline.
V izogib poškodbam, akumulator polnite
počasi, pri nizki amperski vrednosti, do
največ 24

ur. Po izključitvi kontakta morate počakati
dve minuti, preden pričnete odklapljati
akumulator.
Ne odklapljajte kabelskih čevljev, medtem ko
motor deluje.
Ne polnite akumulatorja, ne da bi izključili
kabelske čevlje.
Preden odklopite akumulator, zaprite stekla
in vrata.
Po vsaki ponovni priključitvi akumulatorja
vključite kontakt in počakajte eno
minuto, preden zaženete motor, da se
elektronski sistem inicializira. Če kljub
temu ostajajo manjše motnje, se obrnite
na PEUGEOTOVO servisno mrežo ali
kvalificirano servisno delavnico.
izpraznjen akumulator
PRAKTIČNE INFORMACIJE
8

144
boxer_sl_Chap08_Aide-Rapide_ed01-2015
Ta nalepka predvsem pri sistemu Stop
& Start označuje uporabo 12-voltnega
svinčenega akumulatorja s posebno
tehnologijo in karakteristikami. Če ga želite
zamenjati ali odklopiti, se morate obrniti
izključno na PEUGEOTOVO servisno mrežo
ali na kvalificirano servisno delavnico.
Po zamenjavi akumulatorja v
PEUGEOTOVI servisni mreži ali v
kvalificirani servisni delavnici se sistem
Stop & Start vključi šele potem, ko vozilo
nekaj časa miruje. Ta čas je odvisen od
vremenskih pogojev in stanja napolnjenosti
akumulatorja (do približno osem ur).
Če vozila ne uporabljate več kot mesec
dni, je priporočljivo, da odklopite
sponko (-) akumulatorja.
Opis postopka polnjenja akumulatorja je
zgolj v vednost.
Po daljši izključitvi akumulatorja boste morali
ponovno inicializirati naslednje funkcije:
-

parametre prikazovalnika (datum, ura,


jezik, enota za razdaljo in temperaturo),
-

postaje na avtoradiu,
-


centralno zaklepanje.
Nekatere nastavitve se razveljavijo. Za


ponovno nastavitev se obrnite na PEUGEOT
servisno mrežo.
Če je vozilo opremljeno z digitalnim
tahografom ali z alarmno napravo, je
priporočljivo, da odklopite sponko (-)
akumulatorja (nameščenega v kabini, pod
tlemi na levi strani), kadar vozilo stoji na
mestu več kot pet dni.
Izpraznjen akumulator

145
boxer_sl_Chap08_Aide-Rapide_ed01-2015

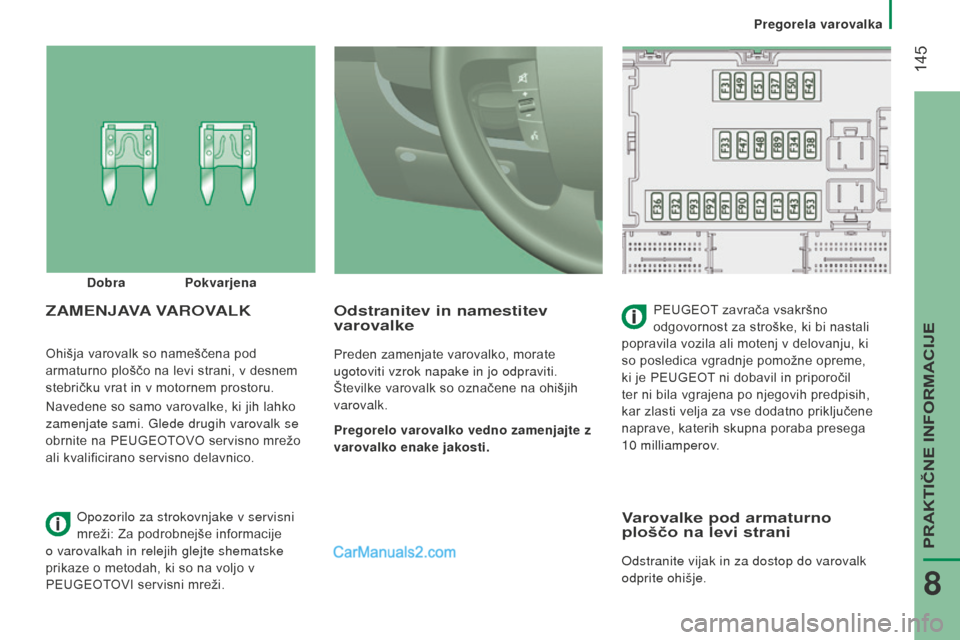

Ohišja varovalk so nameščena pod
armaturno ploščo na levi strani, v desnem
stebričku vrat in v motornem prostoru.
Navedene so samo varovalke, ki jih lahko
zamenjate sami. Glede drugih varovalk se
obrnite na PEUGEOTOVO servisno mrežo
ali kvalificirano servisno delavnico.
odstranitev in namestitev
varovalke
Preden zamenjate varovalko, morate
ugotoviti vzrok napake in jo odpraviti.
Številke varovalk so označene na ohišjih
varovalk.
p

regorelo varovalko vedno zamenjajte z
varovalko enake jakosti.
zaMenJava varovaLKPEUGEOT zavrača vsakršno
odgovornost za stroške, ki bi nastali
popravila vozila ali motenj v delovanju, ki
so posledica vgradnje pomožne opreme,
ki je PEUGEOT ni dobavil in priporočil
ter ni bila vgrajena po njegovih predpisih,
kar zlasti velja za vse dodatno priključene
naprave, katerih skupna poraba presega
10

milliamperov.
d

obra
p

okvarjena
Opozorilo za strokovnjake v servisni
mreži: Za podrobnejše informacije
o varovalkah in relejih glejte shematske
prikaze o metodah, ki so na voljo v
PEUGEOTOVI servisni mreži.
varovalke pod armaturno
ploščo na levi strani
Odstranite vijak in za dostop do varovalk
odprite ohišje.
Pregorela varovalka
PRAKTIČNE INFORMACIJE
8

146
boxer_sl_Chap08_Aide-Rapide_ed01-2015
varovalkea (amperi)Uporaba
12 7,5Desna zasenčena luč
13 7,5Leva zasenčena luč
31 5Rele računalnika motornega prostora - rele računalnika armaturn
e plošče (+ ključ)
32 7,5Osvetlitev potniškega prostora (+ akumulator)
33 7,5Zaznavalo kontrole akumulatorja različice s Stop & Start (+ akumulatorja)
34 7,5Osvetlitev potniškega prostora minibusa - varnostne utripalke
36 10Avtoradio - stikala klimatske naprave - alarm - tahograf - računalnik s stikalom za izklop akumulatorja -
program za dodatno ogrevanje (+ akumulator)
37 7,5Stikalo zavornih luči - tretja zavorna luč - instrumentna plošča (+ ključ)
38 20Centralno zaklepanje vrat (+ akumulator)
42 5Računalnik in zaznavalo ABS - zaznavalo ASR - zaznavalo CDS - stikalo zavornih luči
43 20Motor sprednjega brisalnika (+ ključ)
47 20Motor za pomik stekla na voznikovi strani
48 20Motor za pomik stekla na sopotnikovi strani
49 5Računalnik funkcije pomoči pri parkiranju - avtoradio - upravljalni elementi ob volanu - sredinska in stranska
upravljalna plošča - pomožna upravljalna plošča - računalnik stikala za izklop akukulatorja (+ ključ)
50 7,5Računalnik varnostnih blazin in pirotehničnih zategovalnikov
51 5Tahograf - računalnik servovolana - klimatska naprava - zavorne luči - zaznavalo vode v filtru goriva -
merilnik pretoka zraka (+ ključ)
53 7,5Instrumentna plošča (+ akumulator)
89 -Ni v uporabi
90 7,5Levi zasenčena luč
91 7,5Desna zasenčena luč
92 7,5Leva meglenka
93 7,5Desna meglenka
pregorela varovalka

147
boxer_sl_Chap08_Aide-Rapide_ed01-2015

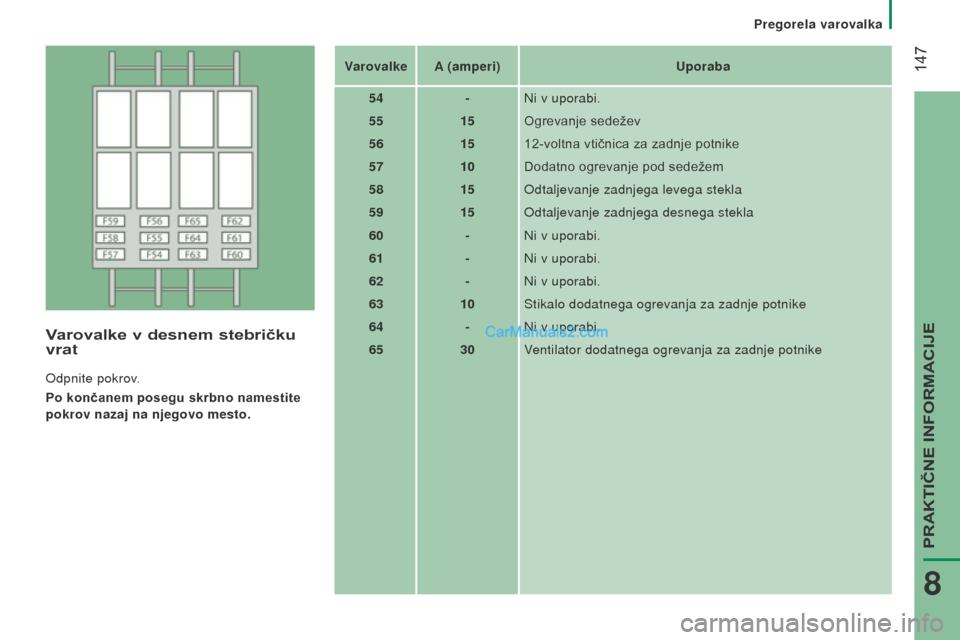

varovalke v desnem stebričku
vrat
Odpnite pokrov.
Po končanem posegu skrbno namestite
pokrov nazaj na njegovo mesto.
varovalkea (amperi)Uporaba
54 -Ni v uporabi.
55 15Ogrevanje sedežev
56 1512-voltna vtičnica za zadnje potnike
57 10Dodatno ogrevanje pod sedežem
58 15Odtaljevanje zadnjega levega stekla
59 15Odtaljevanje zadnjega desnega stekla
60 -Ni v uporabi.
61 -Ni v uporabi.
62 -Ni v uporabi.
63 10Stikalo dodatnega ogrevanja za zadnje potnike
64 -Ni v uporabi.
65 30V
entilator dodatnega ogrevanja za zadnje potnike
pregorela varovalka
PRAKTIČNE INFORMACIJE
8

148
boxer_sl_Chap08_Aide-Rapide_ed01-2015

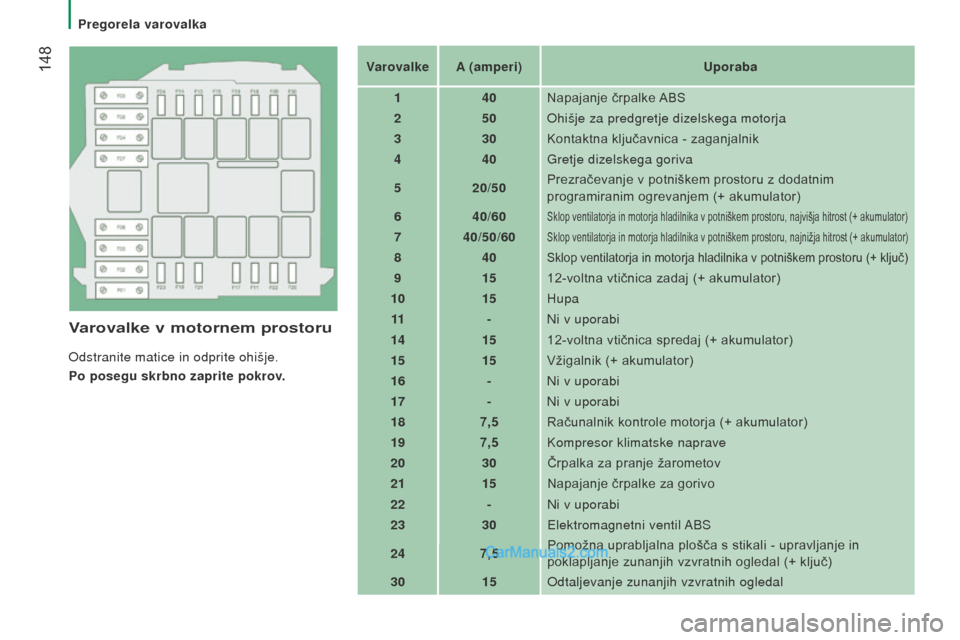

varovalke v motornem prostoru
Odstranite matice in odprite ohišje.
p
o posegu skrbno zaprite pokrov.
varovalkea (amperi) Uporaba
1 40Napajanje črpalke
ABS
2 50Ohišje za predgretje dizelskega motorja
3 30Kontaktna ključavnica - zaganjalnik
4 40Gretje dizelskega goriva
5 20/50Prezračevanje v potniškem prostoru z dodatnim
programiranim ogrevanjem (+ akumulator)
6 40/60
Sklop ventilatorja in motorja hladilnika v potniškem prostoru, najvišja hitrost (+ akumulator)
740/50/60Sklop ventilatorja in motorja hladilnika v potniškem prostoru, najnižja hitrost (+ akumulator)
8 40Sklop ventilatorja in motorja hladilnika v potniškem prostoru (+ ključ)
91512-voltna vtičnica zadaj (+ akumulator)
10 15Hupa
11 -Ni v uporabi
14 1512-voltna vtičnica spredaj (+ akumulator)
15 15Vžigalnik (+ akumulator)
16 -Ni v uporabi
17 -Ni v uporabi
18 7,5Računalnik kontrole motorja (+ akumulator)
19 7,5Kompresor klimatske naprave
20 30Črpalka za pranje žarometov
21 15Napajanje črpalke za gorivo
22 -Ni v uporabi
23 30Elektromagnetni ventil ABS
24 7,5Pomožna uprabljalna plošča s stikali - upravljanje in
poklapljanje zunanjih vzvratnih ogledal (+ ključ)
30 15Odtaljevanje zunanjih vzvratnih ogledal
pregorela varovalka

149
boxer_sl_Chap08_Aide-Rapide_ed01-2015
Pri visokotlačnem pranju vozila ne
usmerjajte curka v žaromete in luči, da
ne bi poškodovali laka in tesnil.

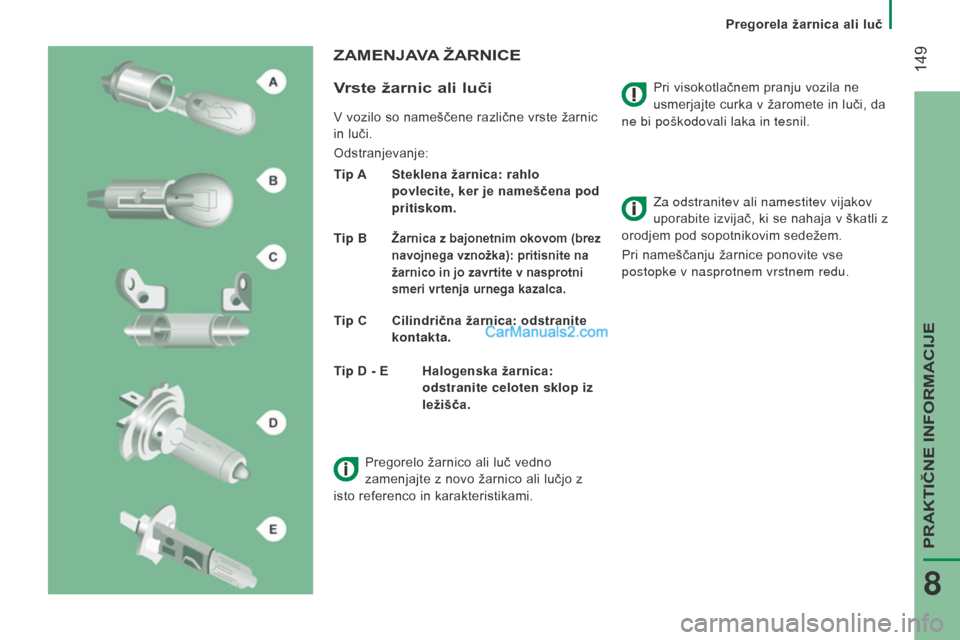

zAmENjAvA ž ARNI c E
v
rste
žarnic ali luči
V vozilo so nameščene različne vrste žarnic
in luči.
Odstranjevanje:
Tip A

Steklena žarnica: rahlo

povlecite, ker je nameščena pod
pritiskom.
tip B


žarnica z bajonetnim okovom (brez
navojnega vznožka): pritisnite na
žarnico in jo zavrtite v nasprotni
smeri vrtenja urnega kazalca.
Tip c cilindrična žarnica: odstranite
kontakta. Za odstranitev ali namestitev vijakov

uporabite izvijač, ki se nahaja v škatli z
orodjem pod sopotnikovim sedežem.
Pri nameščanju žarnice ponovite vse
postopke v nasprotnem vrstnem redu.
Tip d - E
Halogenska žarnica:

odstranite celoten sklop iz
ležišča.
Pregorelo žarnico ali luč vedno
zamenjajte z novo žarnico ali lučjo z
isto referenco in karakteristikami.
Pregorela žarnica ali luč
PRAKTIČNE INFORMACIJE
8

150
boxer_sl_Chap08_Aide-Rapide_ed01-2015
1 - dolge luči
tip
d , H7 - 55W
-

Odstranite pokrov tako, da povlečete za

jezičke iz gume.
-

Odklopite električni konektor
.
-

S pritiskom na sponko sprostite celoten

sklop.
-

Zamenjajte žarnico in pazite, da se njen

kovinski del prilega utorom na luči. 2
- Kratke luči
tip

d , H7 - 55W
-
Odstranite pokrov tako, da povlečete za

jeziček iz gume.
- Odklopite električni konektor .
- S pritiskom na sponko sprostite vzmet.
-

Zamenjajte žarnico in pazite, da se njen

kovinski del prilega utorom na luči.
Prednje luči
3 - smerniki
tip

a , WY21W - 21W
-

Odstranite pokrov tako, da povlečete za

jeziček iz gume.
-

Zavrtite nosilec žarnice za četrt vrtljaja v

nasprotni smeri vrtenja urnega kazalca.
-

Zamenjajte žarnico.
Odprite pokrov motornega prostora in ga


pravilno podstavite z oporno palico.
Za dostop do žarnic z roko sezite za optični
sklop.
Če je potrebno, optični blok lahko odstranite:
-

Glede na državo prodaje vozila,


odstranite zaščitno peno za mraz tako,
da jo drsno izvlečete s strani.
-
Iztaknite električni konektor
, tako da ga
povlečete za zapiralni obroč.
-

Izvlecite pritrdilna vijaka optičnega


bloka.
-

Optični blok premaknite proti sredini


vozila, da ga iztaknete iz drsnih vodil. Na levi strani bodite pozorni na podporno
palico pokrova.
Pregorela žarnica ali luč
