2015.5 OPEL ZAFIRA C Priručnik za vlasnika (in Croatian)

Njega vozila247Svjetlo registarske pločice
1. Odvijač umetnite u udubljenjepoklopca, pritisnite u stranu i
oslobodite oprugu. Uklonite
poklopac.
2. Izvucite žarulju iz držača.
3. Zamijenite žarulju i umetnite je u držač.
4. Stavite poklopac na kućište.
Unutarnja svjetla
Svjetlo u unutrašnjosti, svjetla za čitanje
Zamjenu sijalica prepustite servisu.
Svjetlo prtljažnika
Zamjenu sijalica prepustite servisu.
Osvjetljenje ploče s
instrumentima
Zamjenu sijalica prepustite servisu.

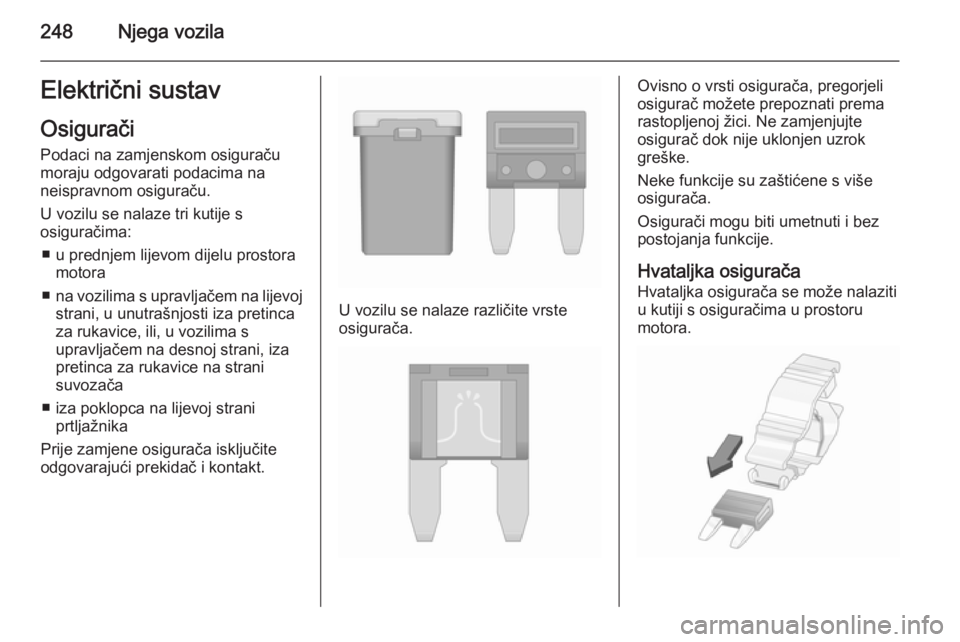

248Njega vozilaElektrični sustav
Osigurači Podaci na zamjenskom osiguraču
moraju odgovarati podacima na
neispravnom osiguraču.
U vozilu se nalaze tri kutije s
osiguračima:
■ u prednjem lijevom dijelu prostora motora
■ na vozilima s upravljačem na lijevoj
strani, u unutrašnjosti iza pretinca
za rukavice, ili, u vozilima s
upravljačem na desnoj strani, iza
pretinca za rukavice na strani
suvozača
■ iza poklopca na lijevoj strani prtljažnika
Prije zamjene osigurača isključite
odgovarajući prekidač i kontakt.
U vozilu se nalaze različite vrste
osigurača.
Ovisno o vrsti osigurača, pregorjeli
osigurač možete prepoznati prema
rastopljenoj žici. Ne zamjenjujte
osigurač dok nije uklonjen uzrok
greške.
Neke funkcije su zaštićene s više
osigurača.
Osigurači mogu biti umetnuti i bez
postojanja funkcije.
Hvataljka osiguračaHvataljka osigurača se može nalaziti
u kutiji s osiguračima u prostoru
motora.

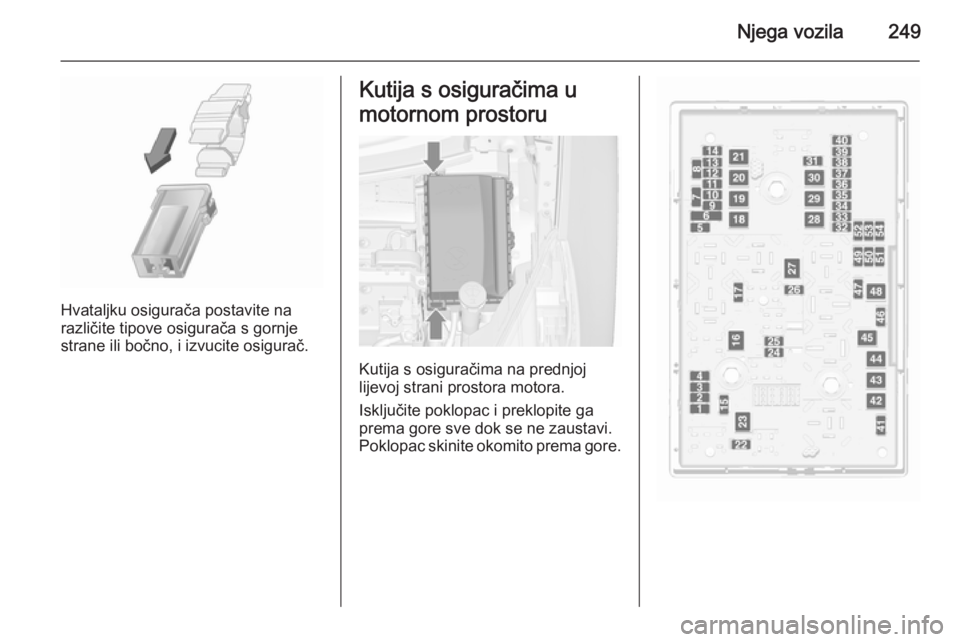

Njega vozila249
Hvataljku osigurača postavite na
različite tipove osigurača s gornje
strane ili bočno, i izvucite osigurač.
Kutija s osiguračima u
motornom prostoru
Kutija s osiguračima na prednjoj
lijevoj strani prostora motora.
Isključite poklopac i preklopite ga
prema gore sve dok se ne zaustavi.
Poklopac skinite okomito prema gore.

250Njega vozila
Br.Strujni krug1Upravljački modul motora2Lambda senzor3Ubrizgavanje goriva/sustav
paljenja4Ubrizgavanje goriva/sustav
paljenja5–6Grijanje vanjskog retrovizora/
protuprovalni alarmni sustav7Regulacija ventilatora/
upravljački modul motora/
upravljački modul mjenjača8Lambda senzor/hlađenje motora9Senzor stražnjeg prozora10Senzor akumulatora11Otvaranje poklopca prtljažnika12Prilagodljiva prednja svjetla/
automatska kontrola svjetla13ABS14Brisač stražnjeg prozoraBr.Strujni krug15Upravljački modul motora16Elektropokretač17Upravljački modul mjenjača18Grijanje stražnjeg stakla19Prednji električni prozori20Stražnji električni prozori21Stražnji električni centar22Lijevo dugo svjetlo (Halogeno)23Sustav pranja prednjih svjetala24Desno kratko svjetlo (Xenon)25Lijevo kratko svjetlo (Xenon)26Prednja svjetla za maglu27Grijanje diesel goriva28Sustav stop-start29Električna parkirna kočnica30ABS31Prilagodljivi tempomat32Zračni jastukBr.Strujni krug33Prilagodljiva prednja svjetla/
automatska kontrola svjetla34Povrat ispušnih plinova35Vanjski retrovizor/senzor za kišu36Kontrola klime37Elektromagnet ventila kanistra38Vakuumska pumpa39Središnji upravljački modul40Sustav za pranje vjetrobrana/
stražnjeg prozora41Desno dugo svjetlo (Halogeno)42Ventilator hladnjaka43Brisači vjetrobrana44Brisači vjetrobrana45Ventilator hladnjaka46–47Sirena48Ventilator hladnjaka49Pumpa goriva

Njega vozila251
Br.Strujni krug50Podešavanje dometa prednjih
svjetala/prilagodljiva prednja
svjetla51Zatvarač zraka52Pomoćni grijač/dizel motor53Upravljački modul mjenjača/
upravljački modul motora54Podtlačna pumpa/sklop
instrumenata/ventilacija grijanja/
sustav klima-uređaja
Nakon zamjene neispravnog
osigurača, zatvorite poklopac kutije s
osiguračima i pritisnite ga da se
uglavi.
Ako poklopac kutije s osiguračima
nije pravilno zatvoren, može doći do
kvara.
Kutija s osiguračima ploče
s instrumentima
U vozilima s upravljačem na lijevoj
strani, kutija s osiguračima se nalazi
iza spremišta na ploči s
instrumentima.
Otvorite spremište i gurnite ga lijevo
za otključavanje. Spremište
preklopite dolje i uklonite ga.
U vozilima s upravljačem na desnoj
strani, kutija s osiguračima se nalazi
iza poklopca u pretincu za rukavice.
Otvorite pretinac za rukavice, zatim
otvorite poklopac i preklopite ga dolje.

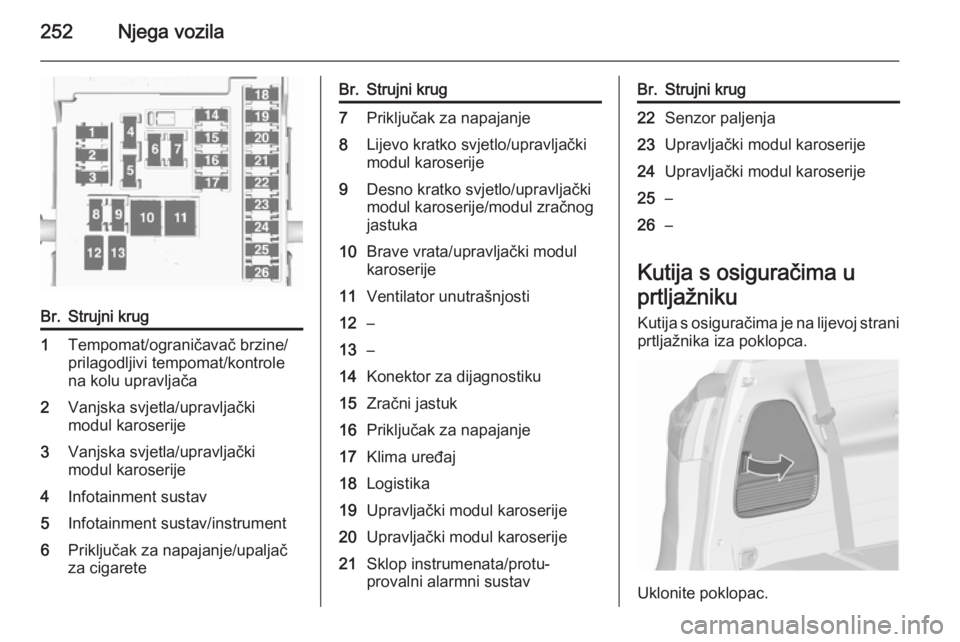

252Njega vozila
Br.Strujni krug1Tempomat/ograničavač brzine/
prilagodljivi tempomat/kontrole
na kolu upravljača2Vanjska svjetla/upravljački
modul karoserije3Vanjska svjetla/upravljački
modul karoserije4Infotainment sustav5Infotainment sustav/instrument6Priključak za napajanje/upaljač
za cigareteBr.Strujni krug7Priključak za napajanje8Lijevo kratko svjetlo/upravljački
modul karoserije9Desno kratko svjetlo/upravljački
modul karoserije/modul zračnog
jastuka10Brave vrata/upravljački modul
karoserije11Ventilator unutrašnjosti12–13–14Konektor za dijagnostiku15Zračni jastuk16Priključak za napajanje17Klima uređaj18Logistika19Upravljački modul karoserije20Upravljački modul karoserije21Sklop instrumenata/protu‐
provalni alarmni sustavBr.Strujni krug22Senzor paljenja23Upravljački modul karoserije24Upravljački modul karoserije25–26–
Kutija s osiguračima u
prtljažniku Kutija s osiguračima je na lijevoj strani
prtljažnika iza poklopca.
Uklonite poklopac.

Njega vozila253
Ako je vozilo opremljeno kompletom
za popravak, uklonite cijelu kutiju.
Namjena osiguračaBr.Strujni krug1–2Utičnica prikolice3Pomoć pri parkiranju4Sustav selektivne katalitičke
redukcije5–6–7Sjedalo s električnim
podešavanjem8–9Sustav selektivne katalitičke
redukcije10Senzor dušičnog oksida11Modul prikolice/Priključak
prikolice12Modul prikolice13Utičnica prikolice14–15–

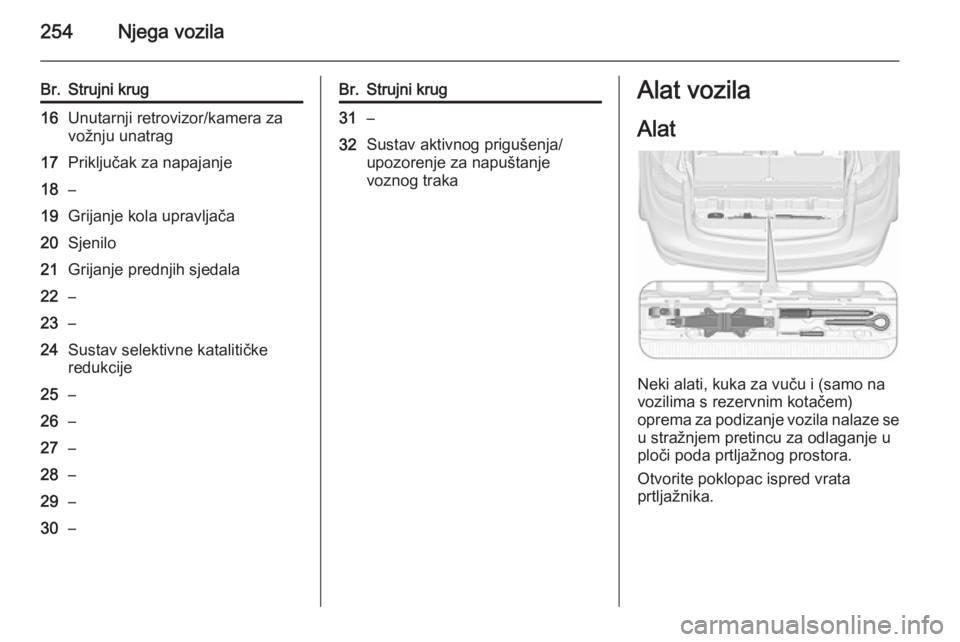

254Njega vozila
Br.Strujni krug16Unutarnji retrovizor/kamera za
vožnju unatrag17Priključak za napajanje18–19Grijanje kola upravljača20Sjenilo21Grijanje prednjih sjedala22–23–24Sustav selektivne katalitičke
redukcije25–26–27–28–29–30–Br.Strujni krug31–32Sustav aktivnog prigušenja/
upozorenje za napuštanje
voznog trakaAlat vozila
Alat
Neki alati, kuka za vuču i (samo na
vozilima s rezervnim kotačem)
oprema za podizanje vozila nalaze se u stražnjem pretincu za odlaganje u
ploči poda prtljažnog prostora.
Otvorite poklopac ispred vrata
prtljažnika.
