2015.5 OPEL ZAFIRA C Priručnik za vlasnika (in Croatian)

Spremište87

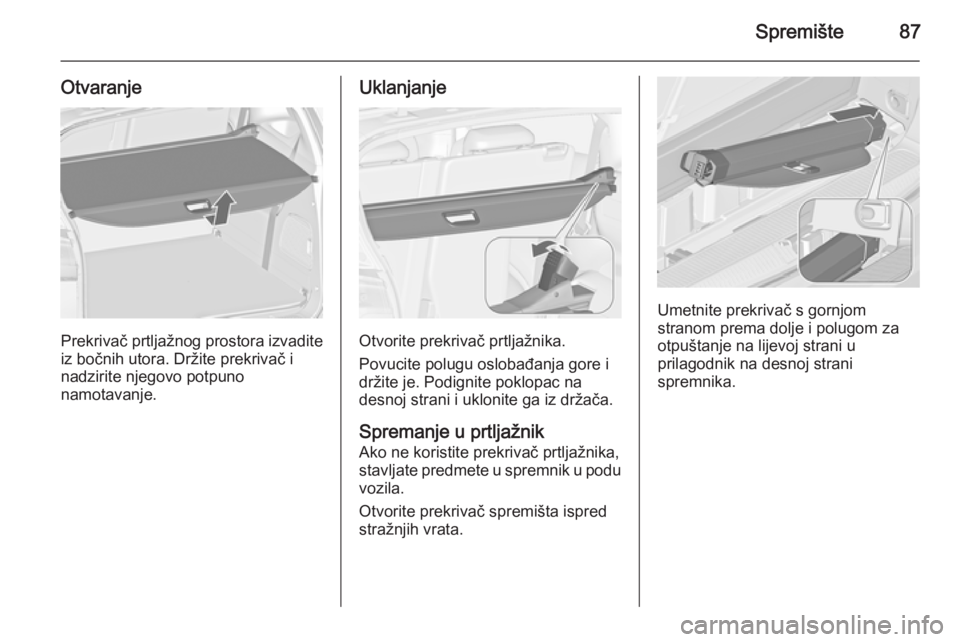

Otvaranje
Prekrivač prtljažnog prostora izvadite
iz bočnih utora. Držite prekrivač i
nadzirite njegovo potpuno
namotavanje.
Uklanjanje
Otvorite prekrivač prtljažnika.
Povucite polugu oslobađanja gore i
držite je. Podignite poklopac na
desnoj strani i uklonite ga iz držača.
Spremanje u prtljažnik
Ako ne koristite prekrivač prtljažnika,
stavljate predmete u spremnik u podu vozila.
Otvorite prekrivač spremišta ispred
stražnjih vrata.
Umetnite prekrivač s gornjom
stranom prema dolje i polugom za
otpuštanje na lijevoj strani u
prilagodnik na desnoj strani
spremnika.

88Spremište
Pričvrstite prekrivač prtljažnika u
spremištu čičak-trakom.
Ugradnja Umetnite lijevu stranu prekrivača
prtljažnika u udubljenje, povucite
polugu oslobađanja gore i držite je, umetnite desnu stranu prekrivača
prtljažnika i učvrstite.
Poklopac stražnjeg
spremišta u podu
Podni prekrivač
Kod modela bez trećeg reda sjedala
ispod podnog prekrivača nalaze se
spremnici. Ako ih želite otvoriti,
podignite prekrivač i preklopite ga iza stražnjih sjedala.
Unutarnji zaštitni prostirač
Unutarnji zaštitni prostirač služi za prekrivanje i zaštitu prtljažnika, kada
su sva ili pojedina sjedala/nasloni
preklopljeni.
Preklapanje i rasprostiranje
prostirača omogućuje širok raspon
pojedinačnih primjena.
Unutarnji zaštitni prostirač dostupan
je u dvije izvedbe:
■ Standardni zaštitni prostirač
pokriva područje između vrata
prtljažnika i sjedala drugog reda,
kada je treći red kompletan ili ako je jedno sjedalo preklopljeno.
■ Unutarnji zaštitni prostirač Flex ,
dvostruko veći od standardnoga i
povezan patent-zatvaračem.
Posve prekriva prtljažnik kada su sva ili pojedina sjedala trećeg idrugog reda preklopljena.
Zaštitni prostirač uzdužno je sklopiv
na 4i segmenta (standardni) ili
8 segmenata (Flex prekrivač) s
patent-zatvaračem u sredini, te
poprečno na 4 segmenta.

Spremište89
U nastavku je opisano samo nekoliko
primjera korištenja prostirača.
Prije sklapanja ili razvlačenja
prostirača trebate ukloniti sve dijelove s bočnih vodilica i ušica za
pričvršćivanje tereta. Ušice za
učvršćenje tereta moraju biti
spremljene.
Prekrivanje prtljažnika između
stražnjih vrata i drugog reda sjedala
moguće je pomoću standardnog
zaštitnog prostirača ili unutarnjeg
zaštitnog prostirača Flex napola
preklopljenog uzduž patent-
zatvarača (dvostruki sloj).Četiri puta preklopljen prostirač nalazi se podignut uz sjedala trećeg reda.
■ Preklopite sjedala trećeg reda.
■ Rasklopite segmente sklopljenog prostirača, tako da prvi segment
bude podignut i prislonjen uz
naslon sjedala drugog reda.
■ Prilikom preklapanja naslona sjedala drugog reda prostirač se
automatski rasprostire i prekriva
prostor između oba reda sjedala.
■ Ako želite omogućiti da se jedno sjedalo trećeg reda podigne,
uzdužno napola preklopite
prostirač.

90Spremište

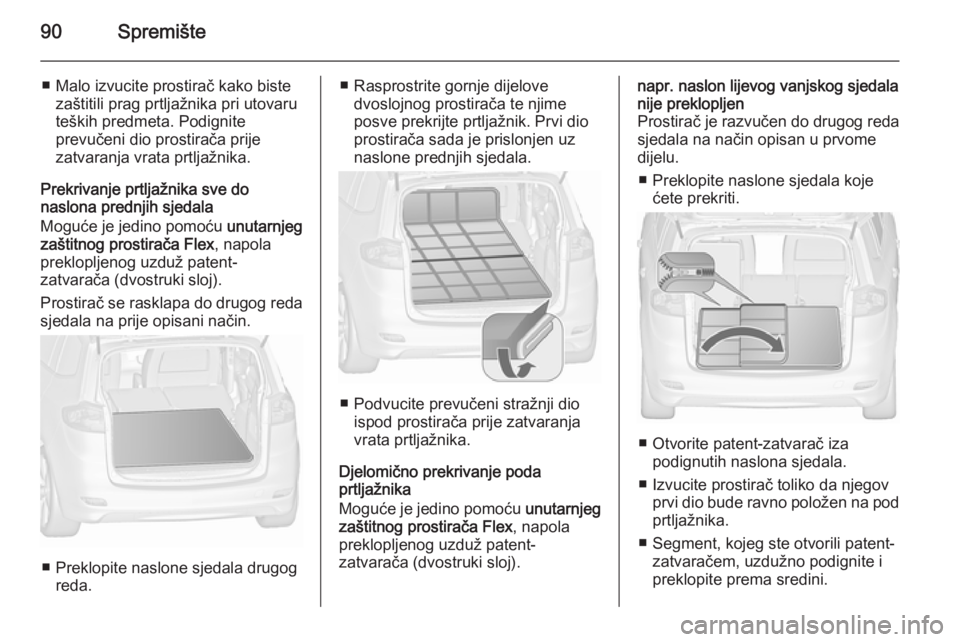

■ Malo izvucite prostirač kako bistezaštitili prag prtljažnika pri utovaru
teških predmeta. Podignite
prevučeni dio prostirača prije
zatvaranja vrata prtljažnika.
Prekrivanje prtljažnika sve do
naslona prednjih sjedala
Moguće je jedino pomoću unutarnjeg
zaštitnog prostirača Flex , napola
preklopljenog uzduž patent-
zatvarača (dvostruki sloj).
Prostirač se rasklapa do drugog reda
sjedala na prije opisani način.
■ Preklopite naslone sjedala drugog reda.
■ Rasprostrite gornje dijelovedvoslojnog prostirača te njime
posve prekrijte prtljažnik. Prvi dio
prostirača sada je prislonjen uz
naslone prednjih sjedala.
■ Podvucite prevučeni stražnji dio ispod prostirača prije zatvaranja
vrata prtljažnika.
Djelomično prekrivanje poda
prtljažnika
Moguće je jedino pomoću unutarnjeg
zaštitnog prostirača Flex , napola
preklopljenog uzduž patent-
zatvarača (dvostruki sloj).
napr. naslon lijevog vanjskog sjedala
nije preklopljen
Prostirač je razvučen do drugog reda
sjedala na način opisan u prvome
dijelu.
■ Preklopite naslone sjedala koje ćete prekriti.
■ Otvorite patent-zatvarač izapodignutih naslona sjedala.
■ Izvucite prostirač toliko da njegov prvi dio bude ravno položen na pod
prtljažnika.
■ Segment, kojeg ste otvorili patent- zatvaračem, uzdužno podignite i
preklopite prema sredini.

Spremište91
■ Razvucite gornje dijelovedvoslojnog prostirača preko
sklopljenih naslona sjedala.
■ Podvucite prevučeni stražnji dio ispod prostirača prije zatvaranja
vrata prtljažnika.
Postupite na jednak način, ako jedan vanjski naslon i srednji naslon sjedala
nisu preklopljeni.
napr. preklopljen je samo naslon
srednjeg sjedala
Prostirač je razvučen do drugog reda
sjedala na način opisan u prvome
dijelu.■ Preklopite naslon srednjeg sjedala koji treba prekriti.
■ Otvorite patent-zatvarač s objestrane iza lijevog i desnog naslona
sjedala.
■ Izvucite prostirač toliko da njegov prvi dio bude ravno položen na pod
prtljažnika.
■ Oba segmenta, koje ste otvorili patent-zatvaračem, uzdužno
podignite i preklopite ih prema
sredini.
■ Zatim raširite mali gornji dio dvoslojnog prostirača preko
srednjeg naslona.
■ Podvucite prevučeni stražnji dio ispod prostirača prije zatvaranja
vrata prtljažnika.
Sljedeće ilustracije pokazuju još neke
primjere.

92Spremište

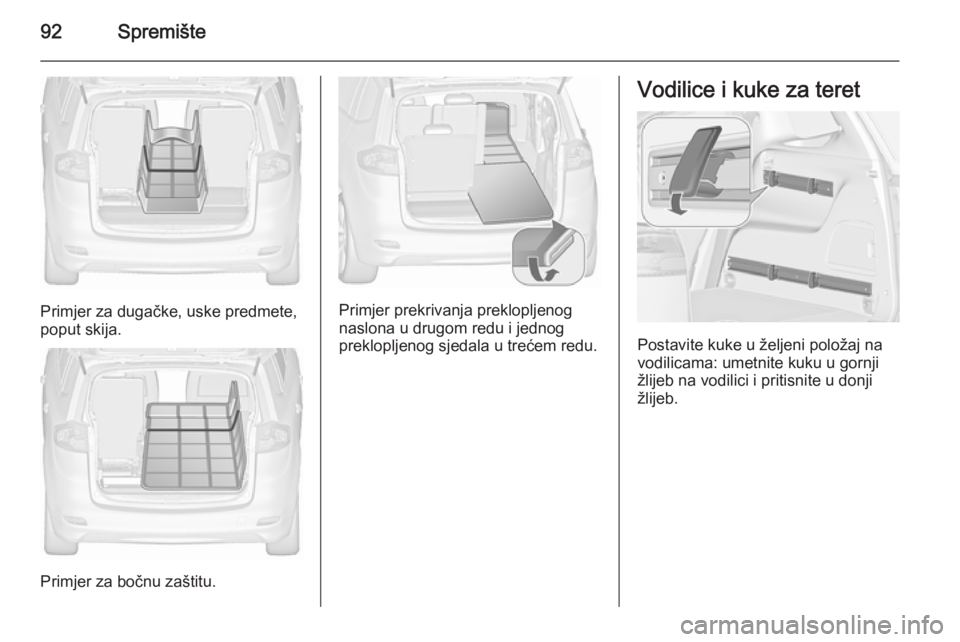

Primjer za dugačke, uske predmete,
poput skija.
Primjer za bočnu zaštitu.
Primjer prekrivanja preklopljenog
naslona u drugom redu i jednog
preklopljenog sjedala u trećem redu.
Vodilice i kuke za teret
Postavite kuke u željeni položaj na
vodilicama: umetnite kuku u gornji
žlijeb na vodilici i pritisnite u donji
žlijeb.

Spremište93Ušice za učvršćenje tereta
Ušice za učvršćenje tereta su
namijenjene za sprječavanje klizanja
predmeta, npr. korištenjem elastičnih
traka ili mreže za prtljagu.
Sustav rukovanja teretom
FlexOrganizer je fleksibilni sustav za podjelu prtljažnika.
Sustav se sastoji od: ■ adaptera
■ mrežnih džepova
■ kuka
■ mreže za varijabilnu podjelu
Dijelovi se postavljaju u dvije vodilice
na obje bočne stranice korištenjem adaptera i kuka.
Ugradnja adaptera na vodilice
Preklopite ručku, umetnite adapter u
gornji i donji žlijeb vodilice i pomaknite ga u željeni položaj. Zakrenite ručkugore za zaključavanje adaptera. Za
uklanjanje, zakrenite ručku dolje i
uklonite s vodilice.
Mreža za varijabilnu podjelu
Umetnite adaptere u traženi položaj
na vodilicama. Priljubite dvije
polovice šipki mreže.
Za ugradnju, malo zajedno gurnite
šipke i umetnite u odgovarajuće
otvore u adapterima.
Za uklanjanje, zajedno pritisnite šipke mreže i izvucite ih iz adaptera.

94Spremište

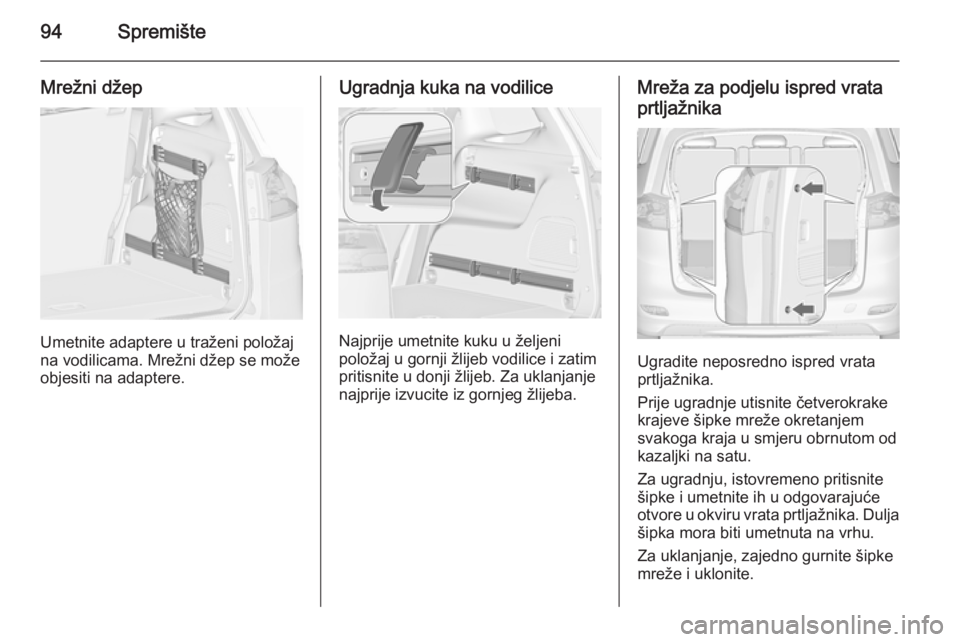

Mrežni džep
Umetnite adaptere u traženi položaj
na vodilicama. Mrežni džep se može objesiti na adaptere.
Ugradnja kuka na vodilice
Najprije umetnite kuku u željeni
položaj u gornji žlijeb vodilice i zatim
pritisnite u donji žlijeb. Za uklanjanje
najprije izvucite iz gornjeg žlijeba.
Mreža za podjelu ispred vrata
prtljažnika
Ugradite neposredno ispred vrata
prtljažnika.
Prije ugradnje utisnite četverokrake
krajeve šipke mreže okretanjem
svakoga kraja u smjeru obrnutom od kazaljki na satu.
Za ugradnju, istovremeno pritisnite
šipke i umetnite ih u odgovarajuće
otvore u okviru vrata prtljažnika. Dulja šipka mora biti umetnuta na vrhu.
Za uklanjanje, zajedno gurnite šipke
mreže i uklonite.
