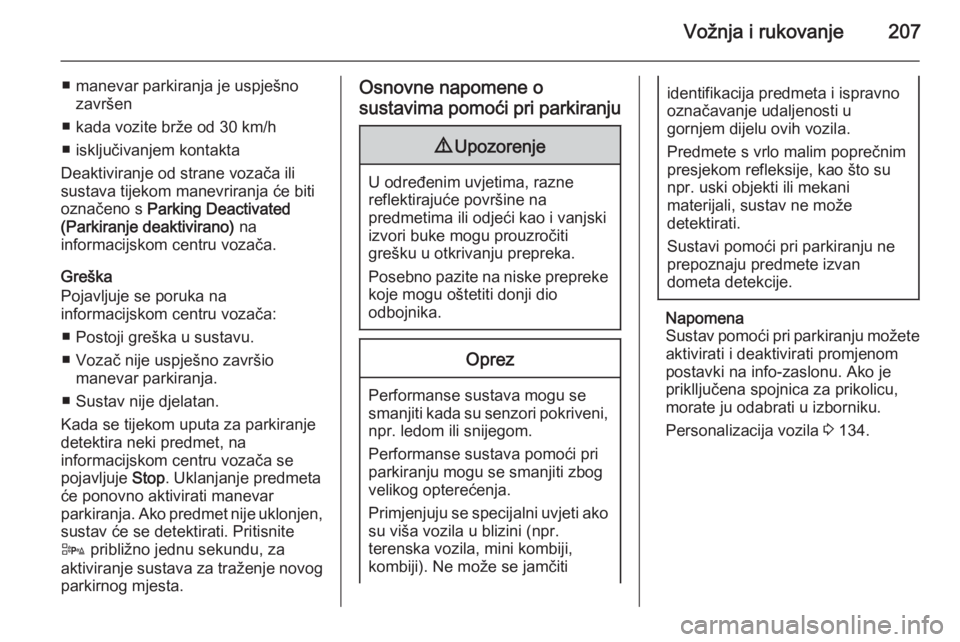

Vožnja i rukovanje207
■ manevar parkiranja je uspješnozavršen
■ kada vozite brže od 30 km/h
■ isključivanjem kontakta
Deaktiviranje od strane vozača ili sustava tijekom manevriranja će bitioznačeno s Parking Deactivated
(Parkiranje deaktivirano) na
informacijskom centru vozača.
Greška
Pojavljuje se poruka na
informacijskom centru vozača:
■ Postoji greška u sustavu.
■ Vozač nije uspješno završio manevar parkiranja.
■ Sustav nije djelatan.
Kada se tijekom uputa za parkiranje
detektira neki predmet, na
informacijskom centru vozača se
pojavljuje Stop. Uklanjanje predmeta
će ponovno aktivirati manevar
parkiranja. Ako predmet nije uklonjen, sustav će se detektirati. Pritisnite
D približno jednu sekundu, za
aktiviranje sustava za traženje novog
parkirnog mjesta.Osnovne napomene o
sustavima pomoći pri parkiranju9 Upozorenje
U određenim uvjetima, razne
reflektirajuće površine na
predmetima ili odjeći kao i vanjski
izvori buke mogu prouzročiti
grešku u otkrivanju prepreka.
Posebno pazite na niske prepreke
koje mogu oštetiti donji dio
odbojnika.
Oprez
Performanse sustava mogu se smanjiti kada su senzori pokriveni, npr. ledom ili snijegom.
Performanse sustava pomoći pri parkiranju mogu se smanjiti zbogvelikog opterećenja.
Primjenjuju se specijalni uvjeti ako su viša vozila u blizini (npr.
terenska vozila, mini kombiji,
kombiji). Ne može se jamčiti
identifikacija predmeta i ispravno
označavanje udaljenosti u
gornjem dijelu ovih vozila.
Predmete s vrlo malim poprečnim
presjekom refleksije, kao što su
npr. uski objekti ili mekani
materijali, sustav ne može
detektirati.
Sustavi pomoći pri parkiranju ne
prepoznaju predmete izvan
dometa detekcije.
Napomena
Sustav pomoći pri parkiranju možete aktivirati i deaktivirati promjenom
postavki na info-zaslonu. Ako je
priklljučena spojnica za prikolicu,
morate ju odabrati u izborniku.
Personalizacija vozila 3 134.

208Vožnja i rukovanje

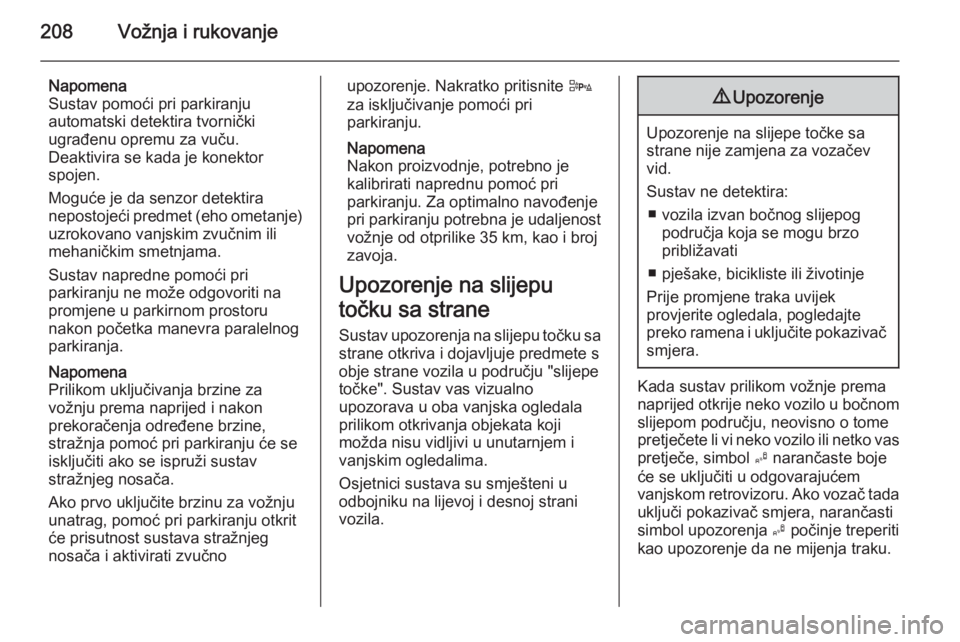

Napomena
Sustav pomoći pri parkiranju
automatski detektira tvornički
ugrađenu opremu za vuču.
Deaktivira se kada je konektor
spojen.
Moguće je da senzor detektira
nepostojeći predmet (eho ometanje) uzrokovano vanjskim zvučnim ili
mehaničkim smetnjama.
Sustav napredne pomoći pri
parkiranju ne može odgovoriti na
promjene u parkirnom prostoru
nakon početka manevra paralelnog
parkiranja.
Napomena
Prilikom uključivanja brzine za
vožnju prema naprijed i nakon
prekoračenja određene brzine,
stražnja pomoć pri parkiranju će se
isključiti ako se ispruži sustav
stražnjeg nosača.
Ako prvo uključite brzinu za vožnju
unatrag, pomoć pri parkiranju otkrit
će prisutnost sustava stražnjeg
nosača i aktivirati zvučnoupozorenje. Nakratko pritisnite D
za isključivanje pomoći pri
parkiranju.
Napomena
Nakon proizvodnje, potrebno je
kalibrirati naprednu pomoć pri
parkiranju. Za optimalno navođenje
pri parkiranju potrebna je udaljenost
vožnje od otprilike 35 km, kao i broj
zavoja.
Upozorenje na slijepu
točku sa strane Sustav upozorenja na slijepu točku sa
strane otkriva i dojavljuje predmete s
obje strane vozila u području "slijepe točke". Sustav vas vizualno
upozorava u oba vanjska ogledala
prilikom otkrivanja objekata koji
možda nisu vidljivi u unutarnjem i
vanjskim ogledalima.
Osjetnici sustava su smješteni u
odbojniku na lijevoj i desnoj strani
vozila.9 Upozorenje
Upozorenje na slijepe točke sa
strane nije zamjena za vozačev vid.
Sustav ne detektira: ■ vozila izvan bočnog slijepog područja koja se mogu brzo
približavati
■ pješake, bicikliste ili životinje
Prije promjene traka uvijek
provjerite ogledala, pogledajte
preko ramena i uključite pokazivač
smjera.
Kada sustav prilikom vožnje prema
naprijed otkrije neko vozilo u bočnom slijepom području, neovisno o tomepretječete li vi neko vozilo ili netko vas
pretječe, simbol B narančaste boje
će se uključiti u odgovarajućem
vanjskom retrovizoru. Ako vozač tada
uključi pokazivač smjera, narančasti
simbol upozorenja B počinje treperiti
kao upozorenje da ne mijenja traku.

Vožnja i rukovanje209

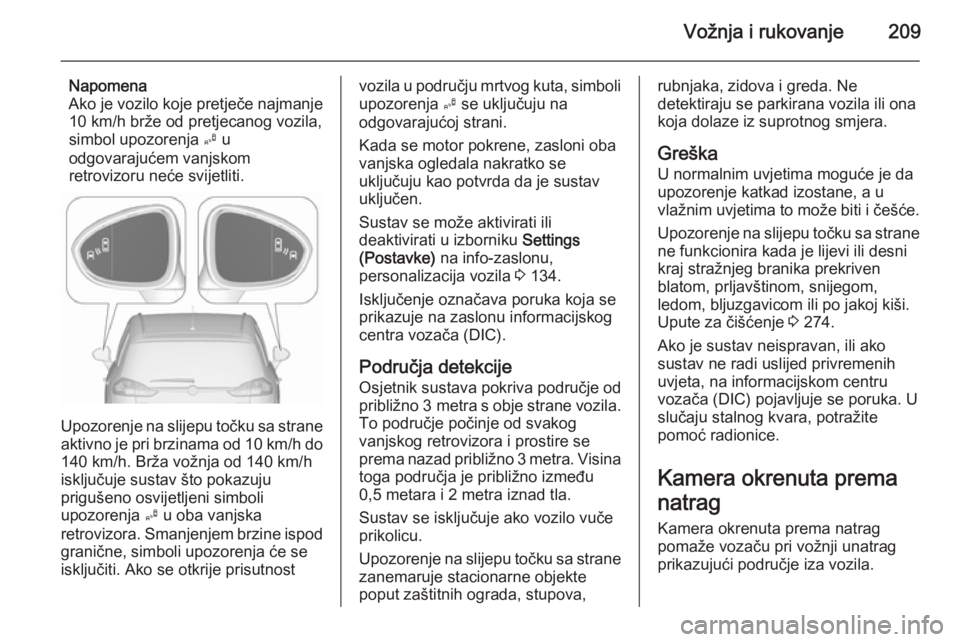

Napomena
Ako je vozilo koje pretječe najmanje 10 km/h brže od pretjecanog vozila,
simbol upozorenja B u
odgovarajućem vanjskom
retrovizoru neće svijetliti.
Upozorenje na slijepu točku sa strane
aktivno je pri brzinama od 10 km/h do 140 km/h. Brža vožnja od 140 km/h
isključuje sustav što pokazuju
prigušeno osvijetljeni simboli
upozorenja B u oba vanjska
retrovizora. Smanjenjem brzine ispod
granične, simboli upozorenja će se
isključiti. Ako se otkrije prisutnost
vozila u području mrtvog kuta, simboli upozorenja B se uključuju na
odgovarajućoj strani.
Kada se motor pokrene, zasloni oba vanjska ogledala nakratko se
uključuju kao potvrda da je sustav uključen.
Sustav se može aktivirati ili
deaktivirati u izborniku Settings
(Postavke) na info-zaslonu,
personalizacija vozila 3 134.
Isključenje označava poruka koja se
prikazuje na zaslonu informacijskog
centra vozača (DIC).
Područja detekcije Osjetnik sustava pokriva područje od
približno 3 metra s obje strane vozila.
To područje počinje od svakog
vanjskog retrovizora i prostire se
prema nazad približno 3 metra. Visina
toga područja je približno između
0,5 metara i 2 metra iznad tla.
Sustav se isključuje ako vozilo vuče
prikolicu.
Upozorenje na slijepu točku sa strane
zanemaruje stacionarne objekte
poput zaštitnih ograda, stupova,rubnjaka, zidova i greda. Ne
detektiraju se parkirana vozila ili ona
koja dolaze iz suprotnog smjera.
GreškaU normalnim uvjetima moguće je da
upozorenje katkad izostane, a u
vlažnim uvjetima to može biti i češće.
Upozorenje na slijepu točku sa strane
ne funkcionira kada je lijevi ili desni
kraj stražnjeg branika prekriven
blatom, prljavštinom, snijegom,
ledom, bljuzgavicom ili po jakoj kiši.
Upute za čišćenje 3 274.
Ako je sustav neispravan, ili ako
sustav ne radi uslijed privremenih
uvjeta, na informacijskom centru
vozača (DIC) pojavljuje se poruka. U
slučaju stalnog kvara, potražite
pomoć radionice.
Kamera okrenuta prema
natrag Kamera okrenuta prema natrag
pomaže vozaču pri vožnji unatrag
prikazujući područje iza vozila.

210Vožnja i rukovanje
Područje koje kamera pokriva
prikazano je na info-zaslonu u boji.9 Upozorenje
Kamera okrenuta prema natrag ne
zamjenjuje vozačev vid. Imajte na
umu da predmeti koji nisu u
vidnom području kamere ili
osjetnika napredne pomoći pri
parkiranju, primjerice, ispod
odbojnika ili ispod vozila, nisu
prikazani.
Ne vozite unatrag gledajući
isključivo u info-zaslon već prvo provjerite područje iza i oko vozila.
Aktiviranje
Kamera okrenuta prema natrag
automatski se uključuje kada je
odabran stupanj prijenosa unazad.
Funkcionalnost
Kamera je ugrađena u ručku vrata
prtljažnika i ima vidni kut od 130°.
Zbog visokog položaja kamere vidi se
i stražnji odbojnik što označava
položaj.
Područje koje kamera prikazuje je
ograničeno. Udaljenost od predmeta
prikazanog na zaslonu različita je od
stvarne udaljenosti.
Linije za navođenje
Dinamičke linije za navođenje su
vodoravne crte prikazane na zaslonu
u intervalima od 1 metra koje
definiraju udaljenost od prikazanih
predmeta.
Putanja vozila prikazuje se sukladno
kutu zakreta upravljača.

Vožnja i rukovanje211
Funkciju možete deaktivirati u
izborniku Settings (postavke) na
info-zaslonu. Personalizacija vozila
3 134.
Simboli upozorenja
Simboli upozorenja obilježeni su
trokutima 9 na slici i prikazuju
prepreke koje su otkrili stražnji
osjetnici napredne pomoći pri
parkiranju.
Prikaz postavki
Navi 650/Navi 950 : Svjetlinu možete
podesiti tipkama gore/dolje na
višefunkcijskom kotačiću.
CD 600 : Svjetlinu možete podesiti
tako da prvo pritisnete, a zatim
okrenete višefunkcijski kotačić.
Deaktiviranje Kamera se deaktivira kada se
premaši određena brzina kretanja
prema naprijed ili kada nije uključen
stupanj prijenosa unatrag pribl.
10 sekundi.
Aktiviranje ili deaktiviranje kamere za
pogled prema natrag možete
promijeniti u izborniku Settings
(postavke) na info-zaslonu.
Personalizacija vozila 3 134.
Greška Poruke o kvaru prikazane su uz 9 na
gornjoj crti info-zaslona.
Kamera okrenuta prema natrag
možda neće raditi ispravno kada:
■ Okolina je u mraku.
■ Ako sunčeve zrake ili snop prednjih
svjetala svijetle ravno u objektiv
kamere.■ Led, snijeg, blato ili bilo što drugo prekriva objektiv kamere. Očistite
objektiv, isperite ga vodom i obrišite mekom krpom.
■ Vrata prtljažnika nisu pravilno zatvorena.
■ Vozilo ima oštećen stražnji dio.
■ Postoje velike temperaturne promjene.
Pomoć za prometne
znakove
Funkcionalnost
Sustav pomoći za prometne znakove detektira određene prometne
znakove putem prednje kamere i
prikazuje ih na zaslonu
informacijskog centra vozača.

212Vožnja i rukovanje
Prometni znakovi, koji će biti
detektirani, su:
Znakovi ograničenja i zabrane
prolaza ■ ograničenje brzine
■ zabranjeno pretjecanje
■ prestanak ograničenja brzine
■ prestanak zabrane pretjecanjaZnakovi na cesti
početak i kraj:
■ autocesta
■ A-ceste
■ ulice s djecom u igriDodatni znakovi ■ dodatne napomene uz prometne znakove
■ ograničenja za vuču prikolice
■ upozorenje na mokru cestu
■ upozorenje na led
■ strelice smjera
Znakovi ograničenja brzine prikazani
su u informacijskom centru vozača do pojave novog znaka ograničenja
brzine ili prestanka ograničenja
brzine ili dok im ne istekne određeno
vrijeme.
Moguće su kombinacije više znakova
na zaslonu.
Prikaz uskličnika u okviru označava
otkrivanje dodatnog znaka koji sustav ne može prepoznati.
Sustav je aktivan do brzine od
200 km/h ovisno o uvjetima
osvjetljenja. Po noći je sustav aktivan
do brzine od 160 km/h.
Čim brzina padne ispod 55 km/h,
zaslon će se resetirati i sadržaj
stranice prometnih znakova će se
izbrisati, primjerice, kod ulaza u
gradsku zonu. Bit će prikazana
sljedeće prepoznata oznaka brzine.

Vožnja i rukovanje213

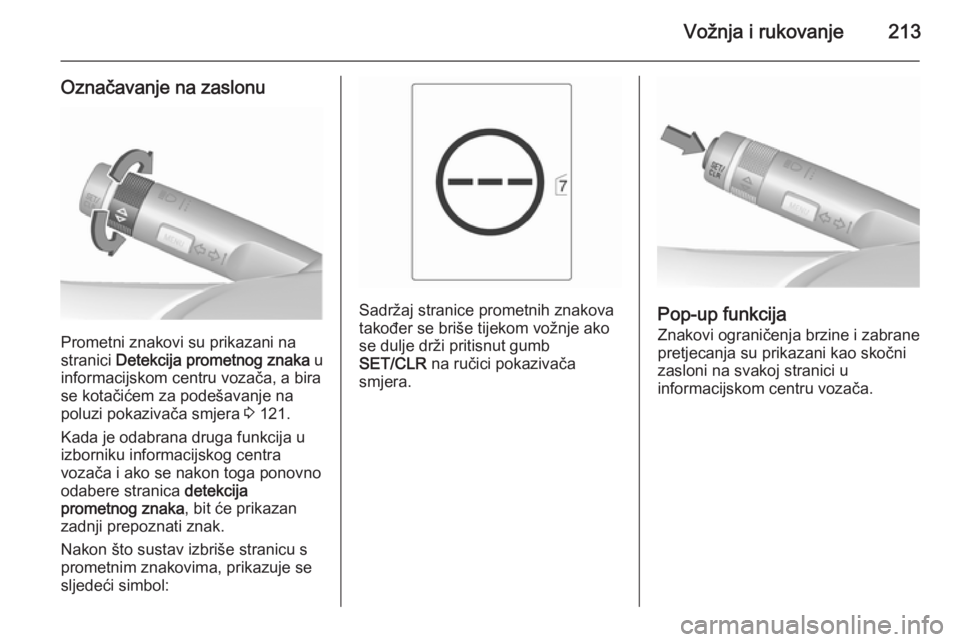

Označavanje na zaslonu
Prometni znakovi su prikazani na
stranici Detekcija prometnog znaka u
informacijskom centru vozača, a bira
se kotačićem za podešavanje na
poluzi pokazivača smjera 3 121.
Kada je odabrana druga funkcija u
izborniku informacijskog centra
vozača i ako se nakon toga ponovno
odabere stranica detekcija
prometnog znaka , bit će prikazan
zadnji prepoznati znak.
Nakon što sustav izbriše stranicu s
prometnim znakovima, prikazuje se
sljedeći simbol:
Sadržaj stranice prometnih znakova
također se briše tijekom vožnje ako
se dulje drži pritisnut gumb
SET/CLR na ručici pokazivača
smjera.Pop-up funkcija
Znakovi ograničenja brzine i zabrane
pretjecanja su prikazani kao skočni
zasloni na svakoj stranici u
informacijskom centru vozača.

214Vožnja i rukovanje

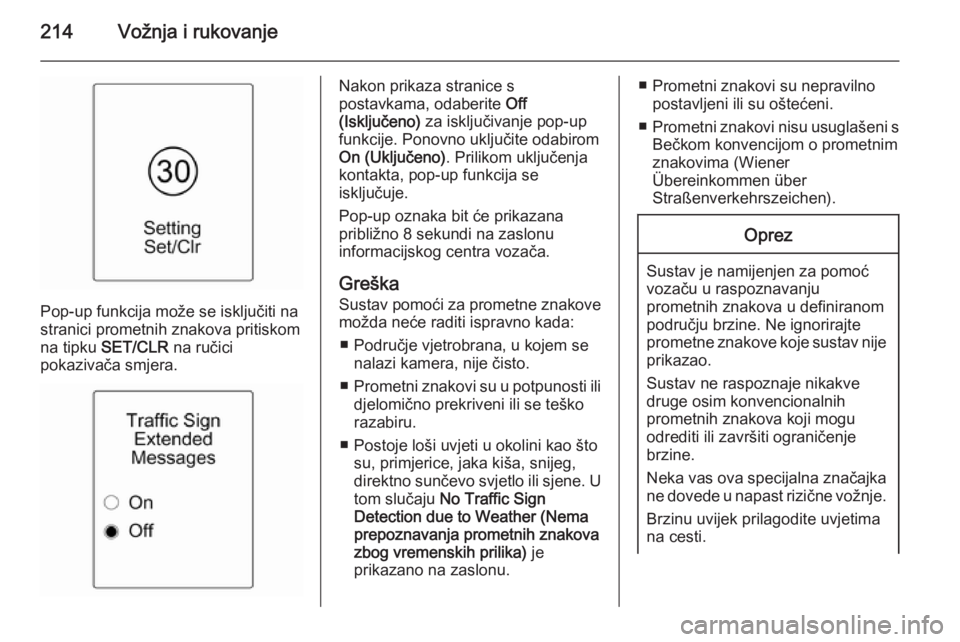

Pop-up funkcija može se isključiti na
stranici prometnih znakova pritiskom
na tipku SET/CLR na ručici
pokazivača smjera.
Nakon prikaza stranice s
postavkama, odaberite Off
(Isključeno) za isključivanje pop-up
funkcije. Ponovno uključite odabirom
On (Uključeno) . Prilikom uključenja
kontakta, pop-up funkcija se
isključuje.
Pop-up oznaka bit će prikazana
približno 8 sekundi na zaslonu
informacijskog centra vozača.
Greška
Sustav pomoći za prometne znakove možda neće raditi ispravno kada:
■ Područje vjetrobrana, u kojem se nalazi kamera, nije čisto.
■ Prometni znakovi su u potpunosti ili
djelomično prekriveni ili se teškorazabiru.
■ Postoje loši uvjeti u okolini kao što su, primjerice, jaka kiša, snijeg,
direktno sunčevo svjetlo ili sjene. U
tom slučaju No Traffic Sign
Detection due to Weather (Nema
prepoznavanja prometnih znakova
zbog vremenskih prilika) je
prikazano na zaslonu.■ Prometni znakovi su nepravilno postavljeni ili su oštećeni.
■ Prometni znakovi nisu usuglašeni s
Bečkom konvencijom o prometnim
znakovima (Wiener
Übereinkommen über
Straßenverkehrszeichen).Oprez
Sustav je namijenjen za pomoć
vozaču u raspoznavanju
prometnih znakova u definiranom
području brzine. Ne ignorirajte
prometne znakove koje sustav nije prikazao.
Sustav ne raspoznaje nikakve
druge osim konvencionalnih
prometnih znakova koji mogu
odrediti ili završiti ograničenje
brzine.
Neka vas ova specijalna značajka
ne dovede u napast rizične vožnje.
Brzinu uvijek prilagodite uvjetima
na cesti.
