2015.5 OPEL ZAFIRA C Instruktionsbog (in Danish)

Pleje af bilen231Adaptive forlygter9Fare
Adaptive Forward Lighting-syste‐
met bruger Xenon-forlygter.
Xenon-forlygter arbejder med me‐ get høj spænding. Undgå berø‐
ring. Få pærerne udskiftet på et
værksted.
Pærer til blinklys foran og drejelys kan udskiftes.
Drejelys (1) .
Blinklys fortil (2) .
Parkeringslys/Kørelys er konstrueret
som lysdioder (LED) og kan ikke ud‐
skiftes.
Drejelys (1) 1. Drej dækslet (1) mod uret, og tag det af.
2. Drej pæreholderen mod uret, ind‐til den er løsnet. Tag pæreholde‐
ren med pæren ud af reflektoren.
3. Frigør pærefatningen fra stikket ved at trække.
4. Udskift pæren, og forbind pære‐ fatningen med stikket.
5. Før pæreholderen ind i reflekto‐ ren på en sådan måde, at de to
gribere på pæreholderen befinder sig ud for de to udsparinger i re‐
flektoren.
6. Sæt dækslet på, og drej det med uret.

232Pleje af bilen
Blinklys fortil (2)
1. Drej pærefatningen (2) mod uret,indtil den er løsnet. Tag pærefat‐
ningen med pæren ud af reflekto‐
ren.
2. Tag pæren ud af fatningen ved at dreje mod uret.
3. Udskift og indsæt en ny pære i fat‐
ningen ved at dreje med uret.
4. Indsæt pærefatningen i reflekto‐ ren og drej den med uret.
Tågelygter Man får adgang til pærerne fra bilens
underside.1. Fjern dækslets yderste skruer, markeret med pile.

Pleje af bilen233
2. Hægt dækslet af.Drej pærefatningen venstre om,
og tag den ud af reflektoren.
3. Frigør pærefatningen fra stikket ved at presse på holdeudsparin‐
gen.
4. Fjern og udskift pærefatningen med pære, og fastgør den til stik‐
ket.
5. Sæt pærefatningen ind i reflekto‐ ren, drej med uret og sæt i hak.
6. Sæt dækslet på med skruerne.
Baglygter
1. Hægt skruedækslet af.
2. Fjern skruerne, der er markeret med pile.
3. Træk forsigtigt lygteenheden fraholdetappene og fjern den.
4. Løsn stikket fra lygteenheden.

234Pleje af bilen

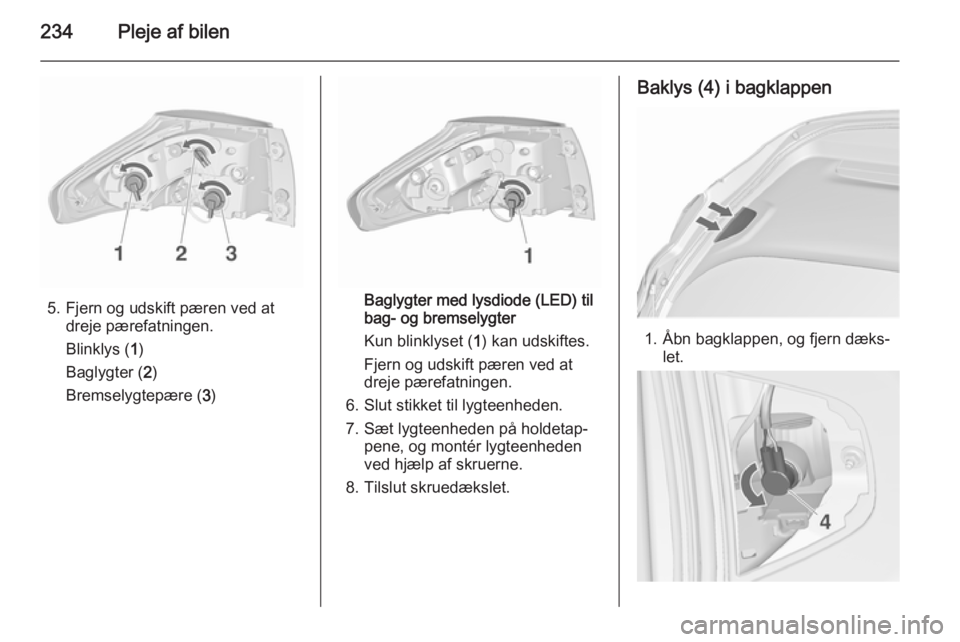

5. Fjern og udskift pæren ved atdreje pærefatningen.
Blinklys ( 1)
Baglygter ( 2)
Bremselygtepære ( 3)Baglygter med lysdiode (LED) til
bag- og bremselygter
Kun blinklyset ( 1) kan udskiftes.
Fjern og udskift pæren ved at
dreje pærefatningen.
6. Slut stikket til lygteenheden.
7. Sæt lygteenheden på holdetap‐ pene, og montér lygteenheden
ved hjælp af skruerne.
8. Tilslut skruedækslet.
Baklys (4) i bagklappen
1. Åbn bagklappen, og fjern dæks‐ let.

Pleje af bilen235
2. Drej pæreholderen mod uret ogfjern den fra reflektoren.
3. Tag pæren ud af fatningen ved attrække.
4. Udskift og indsæt en ny pære i fat‐
ningen.
5. Indsæt pærefatningen i reflekto‐ ren og drej den med uret.
6. Sæt dækslet på.
Tågebaglygte
Man får adgang til pærerne fra bilens
underside.
1. Drej pærefatningen venstre om, og tag den ud af reflektoren.
2. Tag pæren ud af fatningen ved atdreje mod uret.
3. Udskift og indsæt ny pære i fat‐ningen ved at dreje med uret.
4. Sæt pærefatningen ind i reflekto‐ ren, drej med uret og sæt i hak.
Kontrol af pærer Tilslut tændingen, aktiver og kontrol‐
ler alle lysfunktioner.
Sideblink
Afmonter lampehuset for at udskifte
pæren:
1. Skyd pæren til venstre, og tag den
ud med højre ende.

236Pleje af bilen

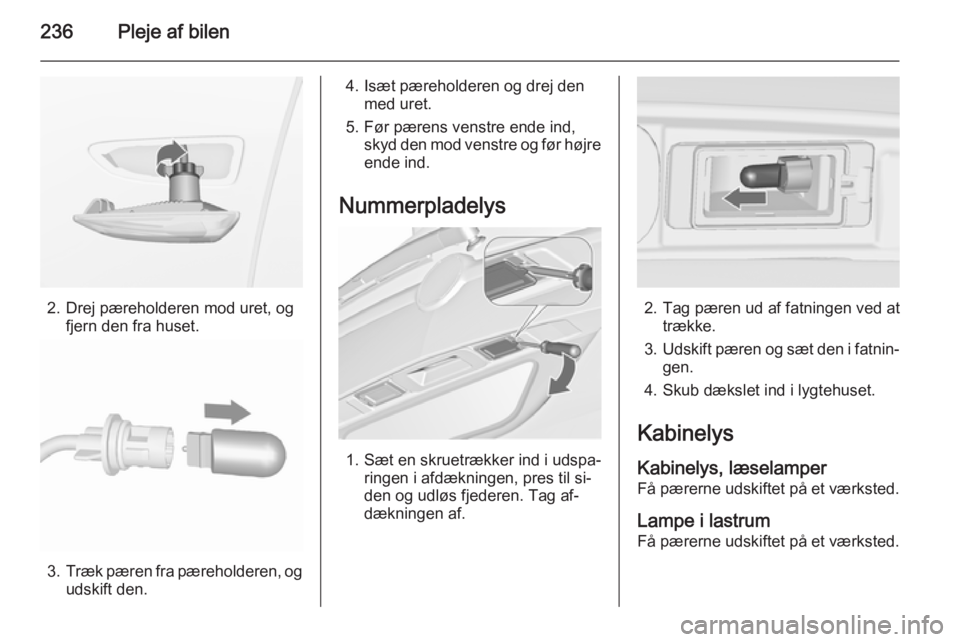

2. Drej pæreholderen mod uret, ogfjern den fra huset.
3.Træk pæren fra pæreholderen, og
udskift den.
4. Isæt pæreholderen og drej den med uret.
5. Før pærens venstre ende ind, skyd den mod venstre og før højreende ind.
Nummerpladelys
1. Sæt en skruetrækker ind i udspa‐ ringen i afdækningen, pres til si‐
den og udløs fjederen. Tag af‐
dækningen af.
2. Tag pæren ud af fatningen ved at trække.
3. Udskift pæren og sæt den i fatnin‐
gen.
4. Skub dækslet ind i lygtehuset.
Kabinelys Kabinelys, læselamper
Få pærerne udskiftet på et værksted.
Lampe i lastrum
Få pærerne udskiftet på et værksted.

Pleje af bilen237InstrumentlysFå pærerne udskiftet på et værksted.Elektrisk system
Sikringer
Den nye sikring skal være i overens‐
stemmelse med de oplysninger, der
står på den defekte sikring.
Der er tre sikringsbokse i bilen: ■ fortil i venstre side af motorrummet
■ i venstrestyrede biler i kabinen bag
opbevaringsrummet, henholdsvis i
højrestyrede biler bag handske‐
rummet
■ bag et dæksel i venstre side af last‐
rummet
Inden man udskifter en sikring, skal
der slukkes for den pågældende kon‐ takt, og tændingen afbrydes.
Der findes forskellige typer sikringer i
bilen.

238Pleje af bilen
Afhængigt af sikringstype kan en
sprunget sikring kendes på dens
smeltede tråd. Sikringen må ikke ud‐
skiftes, før årsagen til fejlen er fundet,
og fejlen er udbedret.
Nogle funktioner er sikret med flere
sikringer.
Der kan være isat sikringer, selv om
der ingen funktion er forbundet med
dem.
Sikringstang
Der sidder en sikringstang i sikrings‐ boksen i motorrummet.
Sæt sikringstangen på sikringen op‐
pefra eller fra siden, alt efter sikrings‐
typen, og træk sikringen ud.
Sikringsboks i motorrum
Sikringsboksen er forrest i venstre
side af motorrummet.
Frigør afdækningen, og fold den opad, indtil den stopper. Tag afdæk‐
ningen af lodret opad.
