Page 105 of 213

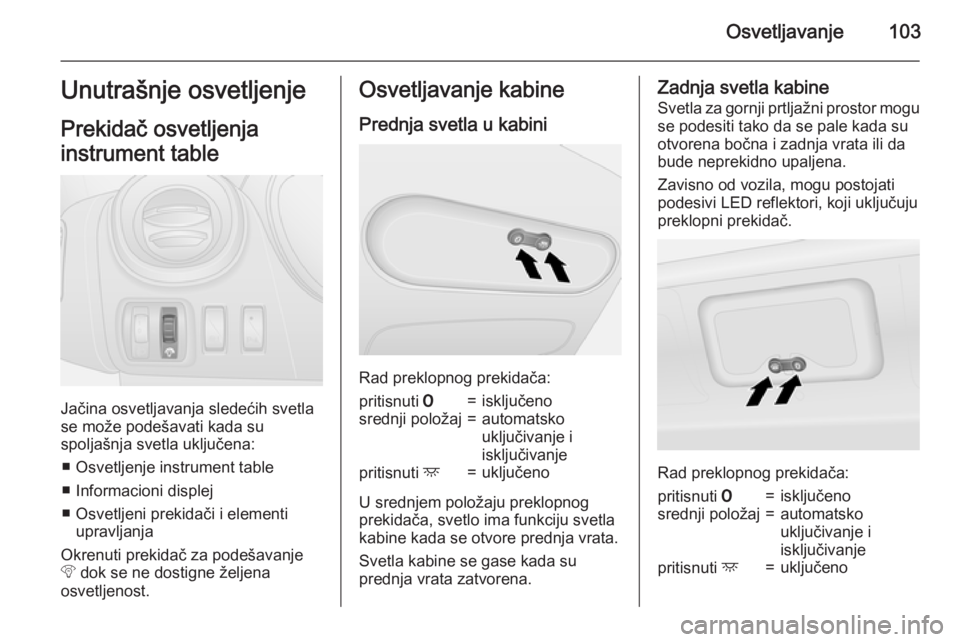

Osvetljavanje103Unutrašnje osvetljenje
Prekidač osvetljenja
instrument table
Jačina osvetljavanja sledećih svetla
se može podešavati kada su
spoljašnja svetla uključena:
■ Osvetljenje instrument table
■ Informacioni displej
■ Osvetljeni prekidači i elementi upravljanja
Okrenuti prekidač za podešavanje
b dok se ne dostigne željena
osvetljenost.
Osvetljavanje kabine
Prednja svetla u kabini
Rad preklopnog prekidača:
pritisnuti 7=isključenosrednji položaj=automatsko
uključivanje i
isključivanjepritisnuti d=uključeno
U srednjem položaju preklopnog
prekidača, svetlo ima funkciju svetla
kabine kada se otvore prednja vrata.
Svetla kabine se gase kada su
prednja vrata zatvorena.
Zadnja svetla kabine
Svetla za gornji prtljažni prostor mogu
se podesiti tako da se pale kada su
otvorena bočna i zadnja vrata ili da
bude neprekidno upaljena.
Zavisno od vozila, mogu postojati
podesivi LED reflektori, koji uključuju
preklopni prekidač.
Rad preklopnog prekidača:
pritisnuti 7=isključenosrednji položaj=automatsko
uključivanje i
isključivanjepritisnuti d=uključeno
Page 106 of 213
104Osvetljavanje

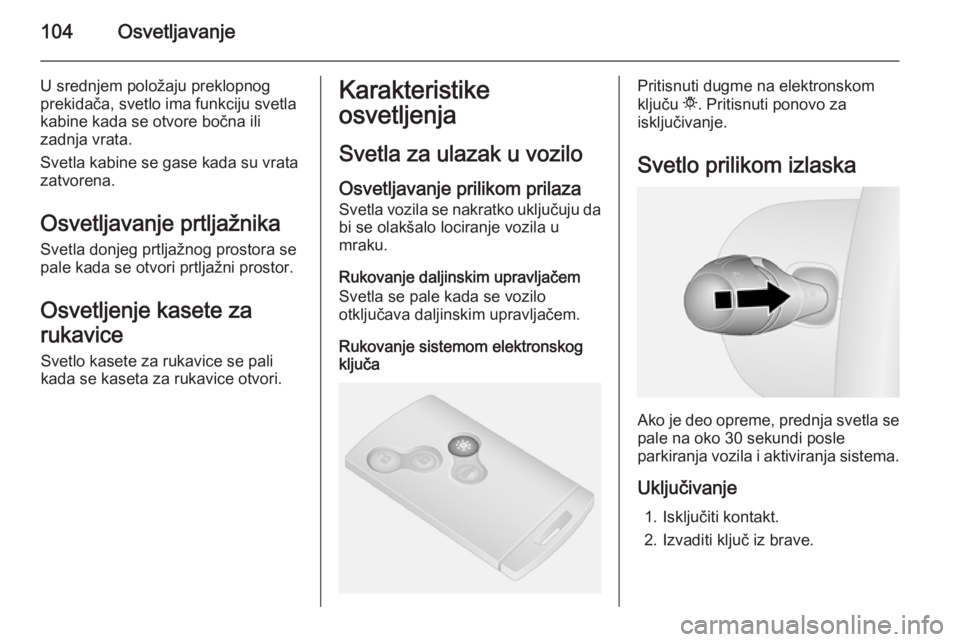

U srednjem položaju preklopnog
prekidača, svetlo ima funkciju svetla
kabine kada se otvore bočna ili
zadnja vrata.
Svetla kabine se gase kada su vrata zatvorena.
Osvetljavanje prtljažnika Svetla donjeg prtljažnog prostora se
pale kada se otvori prtljažni prostor.
Osvetljenje kasete za
rukavice
Svetlo kasete za rukavice se pali
kada se kaseta za rukavice otvori.Karakteristike
osvetljenja
Svetla za ulazak u vozilo Osvetljavanje prilikom prilaza
Svetla vozila se nakratko uključuju da
bi se olakšalo lociranje vozila u
mraku.
Rukovanje daljinskim upravljačem
Svetla se pale kada se vozilo
otključava daljinskim upravljačem.
Rukovanje sistemom elektronskog
ključaPritisnuti dugme na elektronskom
ključu t. Pritisnuti ponovo za
isključivanje.
Svetlo prilikom izlaska
Ako je deo opreme, prednja svetla se pale na oko 30 sekundi posle
parkiranja vozila i aktiviranja sistema.
Uključivanje 1. Isključiti kontakt.
2. Izvaditi ključ iz brave.
Page 107 of 213
Osvetljavanje105

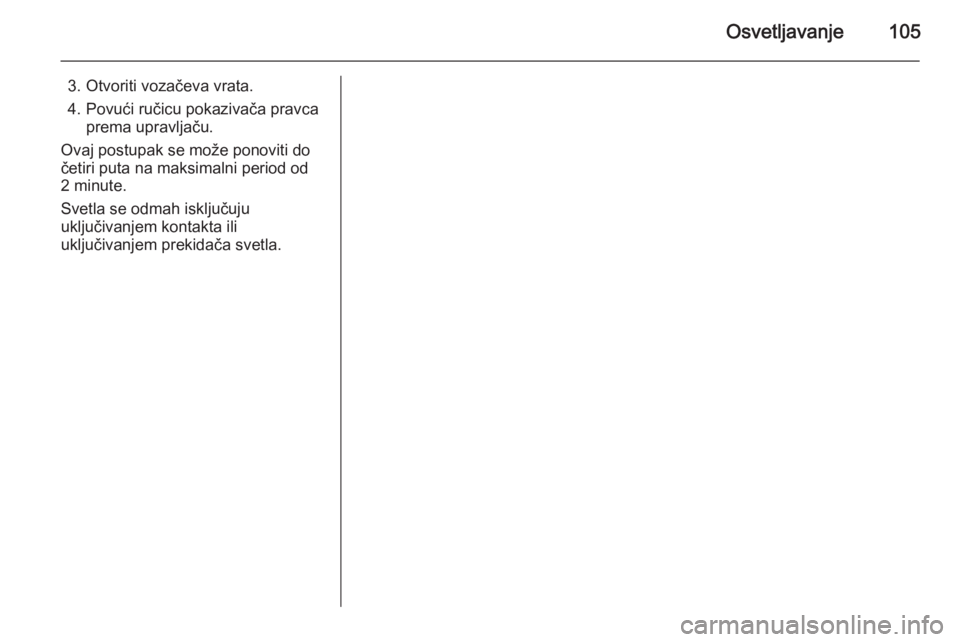

3. Otvoriti vozačeva vrata.
4. Povući ručicu pokazivača pravca prema upravljaču.
Ovaj postupak se može ponoviti do
četiri puta na maksimalni period od
2 minute.
Svetla se odmah isključuju
uključivanjem kontakta ili
uključivanjem prekidača svetla.
Page 108 of 213

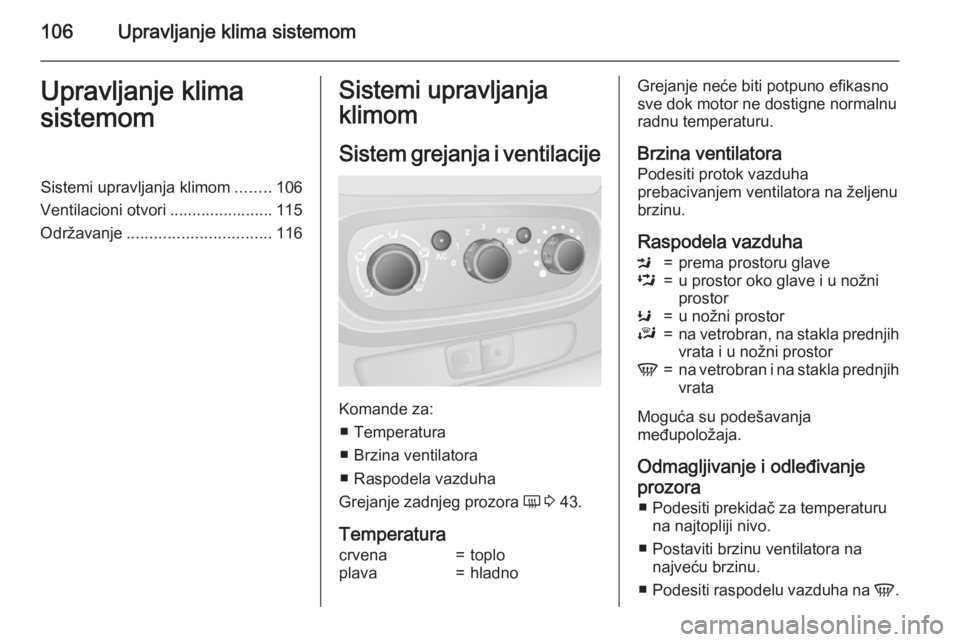

106Upravljanje klima sistemomUpravljanje klima
sistemomSistemi upravljanja klimom ........106
Ventilacioni otvori ....................... 115
Održavanje ................................ 116Sistemi upravljanja
klimom
Sistem grejanja i ventilacije
Komande za: ■ Temperatura
■ Brzina ventilatora
■ Raspodela vazduha
Grejanje zadnjeg prozora Ü 3 43.
Temperatura
crvena=toploplava=hladnoGrejanje neće biti potpuno efikasno
sve dok motor ne dostigne normalnu
radnu temperaturu.
Brzina ventilatora
Podesiti protok vazduha
prebacivanjem ventilatora na željenu
brzinu.
Raspodela vazduhaM=prema prostoru glaveL=u prostor oko glave i u nožni
prostorK=u nožni prostorJ=na vetrobran, na stakla prednjih vrata i u nožni prostorV=na vetrobran i na stakla prednjihvrata
Moguća su podešavanja
međupoložaja.
Odmagljivanje i odleđivanje
prozora ■ Podesiti prekidač za temperaturu na najtopliji nivo.
■ Postaviti brzinu ventilatora na najveću brzinu.
■ Podesiti raspodelu vazduha na V.
Page 109 of 213

Upravljanje klima sistemom107

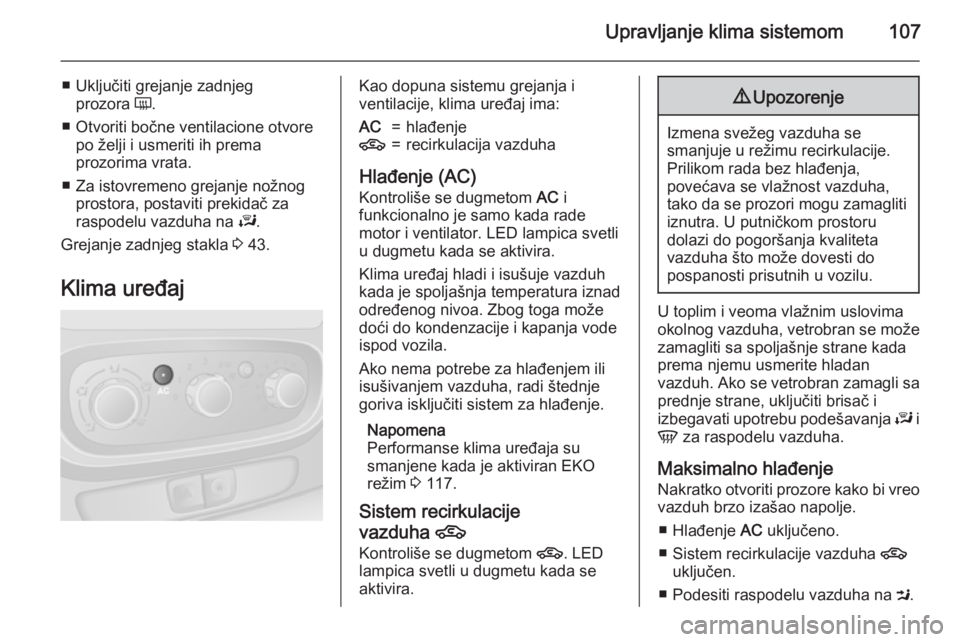

■ Uključiti grejanje zadnjegprozora Ü.
■ Otvoriti bočne ventilacione otvore po želji i usmeriti ih prema
prozorima vrata.
■ Za istovremeno grejanje nožnog prostora, postaviti prekidač za
raspodelu vazduha na J.
Grejanje zadnjeg stakla 3 43.
Klima uređajKao dopuna sistemu grejanja i
ventilacije, klima uređaj ima:AC=hlađenje4=recirkulacija vazduha
Hlađenje (AC)
Kontroliše se dugmetom AC i
funkcionalno je samo kada rade
motor i ventilator. LED lampica svetli
u dugmetu kada se aktivira.
Klima uređaj hladi i isušuje vazduh
kada je spoljašnja temperatura iznad
određenog nivoa. Zbog toga može
doći do kondenzacije i kapanja vode ispod vozila.
Ako nema potrebe za hlađenjem ili
isušivanjem vazduha, radi štednje
goriva isključiti sistem za hlađenje.
Napomena
Performanse klima uređaja su
smanjene kada je aktiviran EKO
režim 3 117.
Sistem recirkulacije vazduha 4
Kontroliše se dugmetom 4. LED
lampica svetli u dugmetu kada se
aktivira.
9 Upozorenje
Izmena svežeg vazduha se
smanjuje u režimu recirkulacije. Prilikom rada bez hlađenja,
povećava se vlažnost vazduha,
tako da se prozori mogu zamagliti
iznutra. U putničkom prostoru
dolazi do pogoršanja kvaliteta
vazduha što može dovesti do
pospanosti prisutnih u vozilu.
U toplim i veoma vlažnim uslovima
okolnog vazduha, vetrobran se može
zamagliti sa spoljašnje strane kada
prema njemu usmerite hladan
vazduh. Ako se vetrobran zamagli sa prednje strane, uključiti brisač i
izbegavati upotrebu podešavanja J i
V za raspodelu vazduha.
Maksimalno hlađenje Nakratko otvoriti prozore kako bi vreo
vazduh brzo izašao napolje.
■ Hlađenje AC uključeno.
■ Sistem recirkulacije vazduha 4
uključen.
■ Podesiti raspodelu vazduha na M.
Page 110 of 213

108Upravljanje klima sistemom
■ Podesiti prekidač za temperaturuna najhladniji nivo.
■ Postaviti brzinu ventilatora na najveću brzinu.
■ Otvoriti sve ventilacione otvore.
Odmagljivanje i odleđivanje
prozora ■ Podesiti prekidač za temperaturu na najtopliji nivo.
■ Postaviti brzinu ventilatora na najveću brzinu.
■ Podesiti raspodelu vazduha na V.
■ Prekidač za hlađenje AC uključen.
■ Uključiti grejanje zadnjeg prozora Ü.
■ Otvoriti bočne ventilacione otvore po želji i usmeriti ih prema
prozorima vrata.
■ Za istovremeno grejanje nožnog prostora, postaviti prekidač za
raspodelu vazduha na J.
Grejanje zadnjeg stakla 3 43.Elektronski upravljani
klima sistem
Komande za: ■ Raspodela vazduha
■ Temperatura
■ Brzina ventilatora
AUTO=automatski režimÊ=odmagljivanje i
odleđivanjeÜ=grejanje zadnjeg prozoraAC OFF=isključivanje klima uređajau=automatska recirkulacija
vazduhaGrejanje zadnjeg prozora Ü 3 43.
Prethodno izabrana temperatura se
automatski reguliše. U automatskom režimu, brzina ventilatora i raspodela
vazduha automatski regulišu protok
vazduha.
Sistem se može ručno podesiti
pomoću prekidača za raspodelu i za
protok vazduha.
Elektronski upravljani klima sistem je u potpunosti spreman za rad samo
kada je motor u pogonu.
Automatski režim AUTO
Osnovno podešavanje za maksimalni komfor:
■ Uključiti ventilator.
■ Pritisnuti dugme AUTO; brzina
ventilatora, raspodela vazduha,
hlađenje i recirkulacija vazduha se
automatski regulišu.
■ Podesiti željenu temperaturu.
■ Otvoriti sve ventilacione otvore.
Za isključivanje elektronski
upravljanog klima sistema, isključiti
ventilator.
Page 111 of 213

Upravljanje klima sistemom109

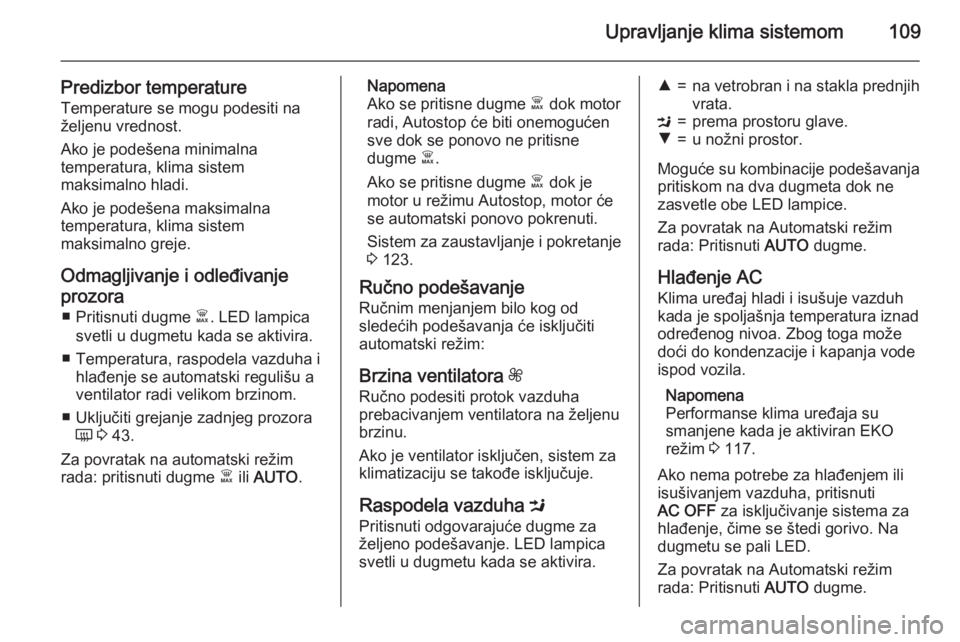

Predizbor temperature
Temperature se mogu podesiti na željenu vrednost.
Ako je podešena minimalna
temperatura, klima sistem
maksimalno hladi.
Ako je podešena maksimalna
temperatura, klima sistem
maksimalno greje.
Odmagljivanje i odleđivanje prozora ■ Pritisnuti dugme Ê. LED lampica
svetli u dugmetu kada se aktivira.
■ Temperatura, raspodela vazduha i hlađenje se automatski regulišu a
ventilator radi velikom brzinom.
■ Uključiti grejanje zadnjeg prozora Ü 3 43.
Za povratak na automatski režim
rada: pritisnuti dugme Ê ili AUTO .Napomena
Ako se pritisne dugme Ê dok motor
radi, Autostop će biti onemogućen
sve dok se ponovo ne pritisne
dugme Ê.
Ako se pritisne dugme Ê dok je
motor u režimu Autostop, motor će
se automatski ponovo pokrenuti.
Sistem za zaustavljanje i pokretanje
3 123.
Ručno podešavanje
Ručnim menjanjem bilo kog od
sledećih podešavanja će isključiti
automatski režim:
Brzina ventilatora Z
Ručno podesiti protok vazduha
prebacivanjem ventilatora na željenu
brzinu.
Ako je ventilator isključen, sistem za
klimatizaciju se takođe isključuje.
Raspodela vazduha M
Pritisnuti odgovarajuće dugme za
željeno podešavanje. LED lampica
svetli u dugmetu kada se aktivira.R=na vetrobran i na stakla prednjih
vrata.M=prema prostoru glave.S=u nožni prostor.
Moguće su kombinacije podešavanja
pritiskom na dva dugmeta dok ne zasvetle obe LED lampice.
Za povratak na Automatski režim
rada: Pritisnuti AUTO dugme.
Hlađenje AC Klima uređaj hladi i isušuje vazduh
kada je spoljašnja temperatura iznad
određenog nivoa. Zbog toga može
doći do kondenzacije i kapanja vode
ispod vozila.
Napomena
Performanse klima uređaja su
smanjene kada je aktiviran EKO
režim 3 117.
Ako nema potrebe za hlađenjem ili
isušivanjem vazduha, pritisnuti
AC OFF za isključivanje sistema za
hlađenje, čime se štedi gorivo. Na
dugmetu se pali LED.
Za povratak na Automatski režim
rada: Pritisnuti AUTO dugme.
Page 112 of 213
110Upravljanje klima sistemom

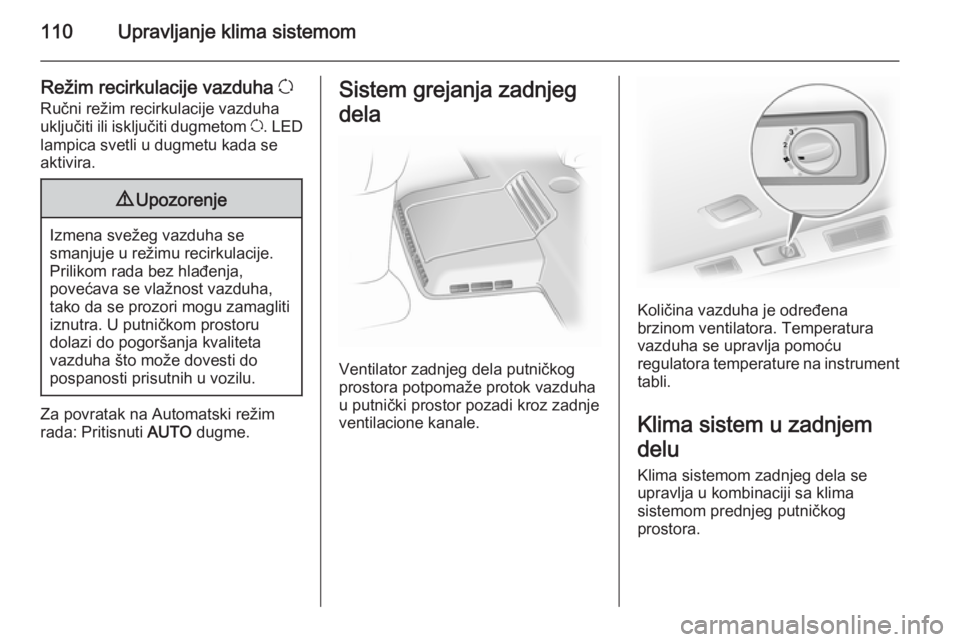

Režim recirkulacije vazduha u
Ručni režim recirkulacije vazduha
uključiti ili isključiti dugmetom u. LED
lampica svetli u dugmetu kada se
aktivira.9 Upozorenje
Izmena svežeg vazduha se
smanjuje u režimu recirkulacije. Prilikom rada bez hlađenja,
povećava se vlažnost vazduha,
tako da se prozori mogu zamagliti
iznutra. U putničkom prostoru
dolazi do pogoršanja kvaliteta
vazduha što može dovesti do
pospanosti prisutnih u vozilu.
Za povratak na Automatski režim
rada: Pritisnuti AUTO dugme.
Sistem grejanja zadnjeg
dela
Ventilator zadnjeg dela putničkog
prostora potpomaže protok vazduha u putnički prostor pozadi kroz zadnjeventilacione kanale.
Količina vazduha je određena
brzinom ventilatora. Temperatura
vazduha se upravlja pomoću
regulatora temperature na instrument tabli.
Klima sistem u zadnjem
delu
Klima sistemom zadnjeg dela se upravlja u kombinaciji sa klima
sistemom prednjeg putničkog
prostora.
