Page 193 of 219

Servicio y mantenimiento191
fecha y el kilometraje se completa
con el sello y la firma del taller que
efectúa el servicio.
Asegúrese de que el Manual de Ser‐
vicio y Garantía se rellene siempre correctamente como prueba de un
servicio continuado, necesario en
caso de reclamaciones de garantía o
cortesía y beneficioso al vender el ve‐ hículo.
Indicación de servicio
El intervalo de servicio se basa en va‐ rios parámetros, que dependen del
uso.
La indicación de servicio, situada en
el centro de información del conduc‐
tor, informa de cuándo se debe reali‐
zar el siguiente trabajo de manteni‐
miento. Recurra a la ayuda de un ta‐ ller.
Indicación de servicio 3 87.Piezas, líquidos y
lubricantes
recomendados
Líquidos y lubricantes
recomendados Use sólo productos que cumplan con
las especificaciones recomendadas.
Los daños que resultan del uso de
productos que incumplen con estas
especificaciones no están cubiertos por la garantía.9 Advertencia
Los líquidos, lubricantes y com‐
bustibles son peligrosos y pueden ser tóxicos. Deben manipularse
con cuidado. Preste atención a la
información que figura en los en‐
vases.
Aceite del motor
El aceite de motor se identifica por su calidad y su viscosidad. La calidad es
más importante que la viscosidad a la
hora de seleccionar qué aceite de
motor se va a usar. La calidad del aceite garantiza, por ejemplo, la lim‐
pieza del motor, la protección contra
el desgaste y el control del envejeci‐
miento del aceite, mientras que el
grado de viscosidad informa sobre la
fluidez del aceite en función de la
temperatura.
Dexos es la calidad de aceite más re‐ ciente y ofrece una protección óptima para motores de gasolina y diésel. Si
no está disponible, deben utilizarse
aceites de motor de las otras calida‐
des indicadas.
Seleccione el aceite de motor apro‐
piado basándose en su calidad y en
la temperatura ambiente mínima
3 196.
Reposición del aceite de motor
Se pueden mezclar aceites motor de
diferentes fabricantes y marcas,
siempre que cumplan los requisitos
del aceite de motor calidad y viscosi‐
dad.
Se prohíbe el uso de aceite del motor
con calidad ACEA A1/B1 o A5/B5 so‐
lamente, ya que se pueden ocasionar
Page 194 of 219

192Servicio y mantenimiento
daños en el motor a largo plazo en
determinadas condiciones de funcio‐
namiento.
Seleccione el aceite de motor apro‐
piado basándose en su calidad y en
la temperatura ambiente mínima
3 196.
Aditivos adicionales para el aceite de
motor
El uso de aditivos para el aceite de
motor podría causar daños y anular la garantía.
Grados de viscosidad del aceite de
motor
El grado de viscosidad SAE informa
sobre la fluidez del aceite.
El aceite multigrado se identifica me‐
diante dos cifras, por ejemplo,
SAE 5W-30. La primera cifra, seguida por una W, indica la viscosidad a ba‐
jas temperaturas y la segunda cifra
indica la viscosidad a altas tempera‐
turas.
Seleccione el grado de viscosidad
apropiado en función de la tempera‐
tura ambiente mínima 3 196.Todos los grados de viscosidad reco‐
mendados son adecuados para tem‐
peraturas ambiente altas.
Refrigerante y anticongelante
Use solamente refrigerante de larga duración sin silicatos (LLC) anticon‐gelante aprobado para el vehículo.
Recurra a un taller.
El sistema se llena en fábrica con re‐ frigerante que ofrece una excelente
protección anticorrosiva y anticonge‐
lante hasta unos -28 °C. Esta con‐
centración debería mantenerse du‐
rante todo el año. El uso de aditivos
para el refrigerante, destinados a
ofrecer protección adicional contra la
corrosión o a sellar fugas menores,
pueden causar problemas de funcio‐ namiento. El fabricante no se hace
responsable de las consecuencias
del uso de aditivos para el refrige‐
rante.Líquido de frenos
Con el tiempo, el líquido de frenos
absorbe humedad que reduce la efi‐
cacia del sistema de frenos. Por eso
se debe sustituir el líquido de frenos
en el intervalo especificado.
Page 195 of 219

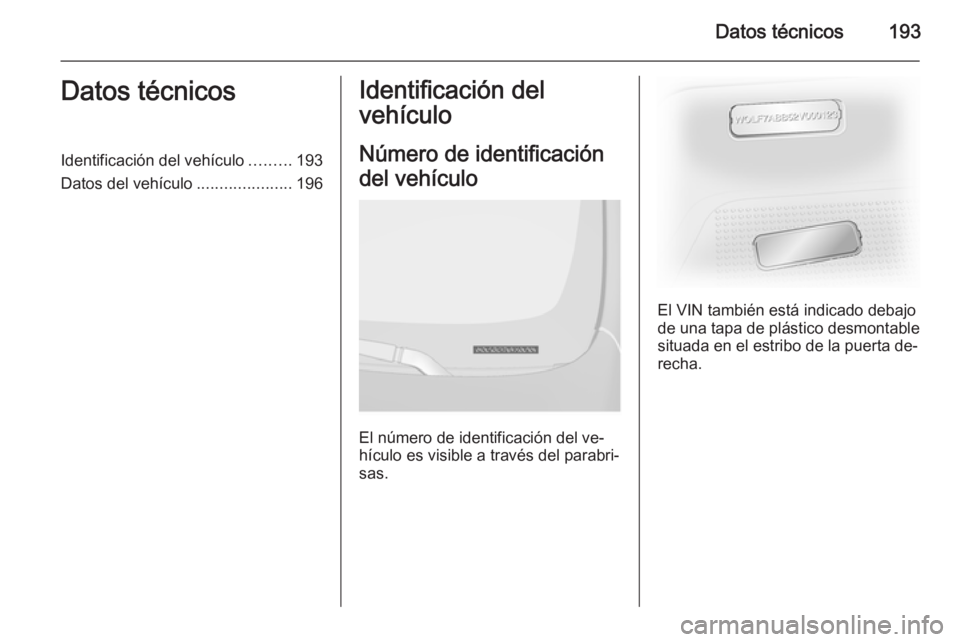

Datos técnicos193Datos técnicosIdentificación del vehículo.........193
Datos del vehículo .....................196Identificación del
vehículo
Número de identificación
del vehículo
El número de identificación del ve‐
hículo es visible a través del parabri‐
sas.
El VIN también está indicado debajo
de una tapa de plástico desmontable
situada en el estribo de la puerta de‐
recha.
Page 196 of 219

194Datos técnicosPlaca de características
La placa de características está si‐
tuada en el pilar de la puerta derecha.
Información de la placa de caracte‐
rísticas 1)
:
1=Fabricante, número de homolo‐
gación de tipo2=Número de identificación del ve‐
hículo3=Peso máximo autorizado4=Peso máximo combinado5=Carga máxima admisible en el
eje delantero6=Carga máxima admisible en el
eje trasero7=Datos específicos del vehículo o
del país, respectivamenteLa suma de las cargas sobre el eje
delantero y trasero no debe exceder el peso máximo autorizado del ve‐
hículo. Por ejemplo, si el eje delan‐
tero soporta la carga máxima admisi‐ ble, el trasero sólo podrá llevar una
carga igual al peso máximo autori‐
zado menos la carga sobre el eje de‐
lantero.
Los datos técnicos se determinan
conforme a las normas de la Unión
Europea. Queda reservado el dere‐
cho a introducir modificaciones. Las
especificaciones contenidas en la do‐ cumentación del vehículo siempre
tienen prioridad respecto a los datos
facilitados en este manual.
Identificación del motor
Las tablas de datos técnicos mues‐
tran el código de identificación del
motor. Datos del motor 3 197.
Para identificar el motor respectivo,
consulte la potencia del motor en el certificado de conformidad CEE que
se entrega con el vehículo o la docu‐
mentación de matriculación nacional.1) La placa del VIN en su vehículo puede diferir de la ilustración mostrada.
Page 197 of 219
Datos técnicos195

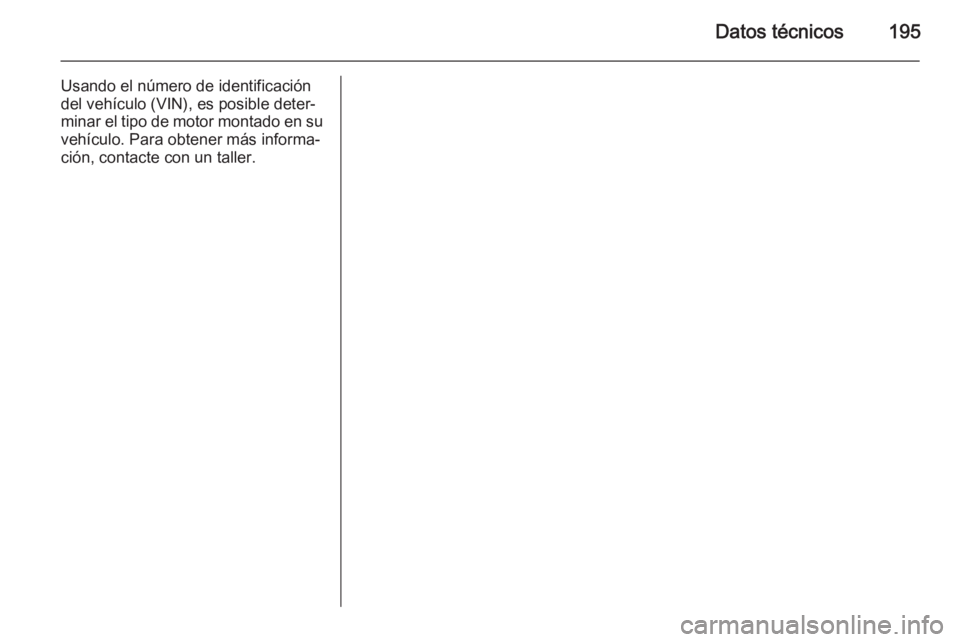

Usando el número de identificación
del vehículo (VIN), es posible deter‐
minar el tipo de motor montado en su vehículo. Para obtener más informa‐ción, contacte con un taller.
Page 198 of 219
196Datos técnicosDatos del vehículoLíquidos y lubricantes recomendados
Calidad del aceite del motor requeridaCalidad del aceite de motordexos 2✔
Si no hay disponible aceite de la calidad dexos en algunos países, puede usar las calidades de aceite relacionadas a
continuación:
Calidad del aceite de motorACEA A3/B4/C3✔
Grados de viscosidad del aceite de motor
Viscosidad del aceiteSAE 0W-30, SAE 0W-40, SAE 5W-30, SAE 5W-40
Page 199 of 219

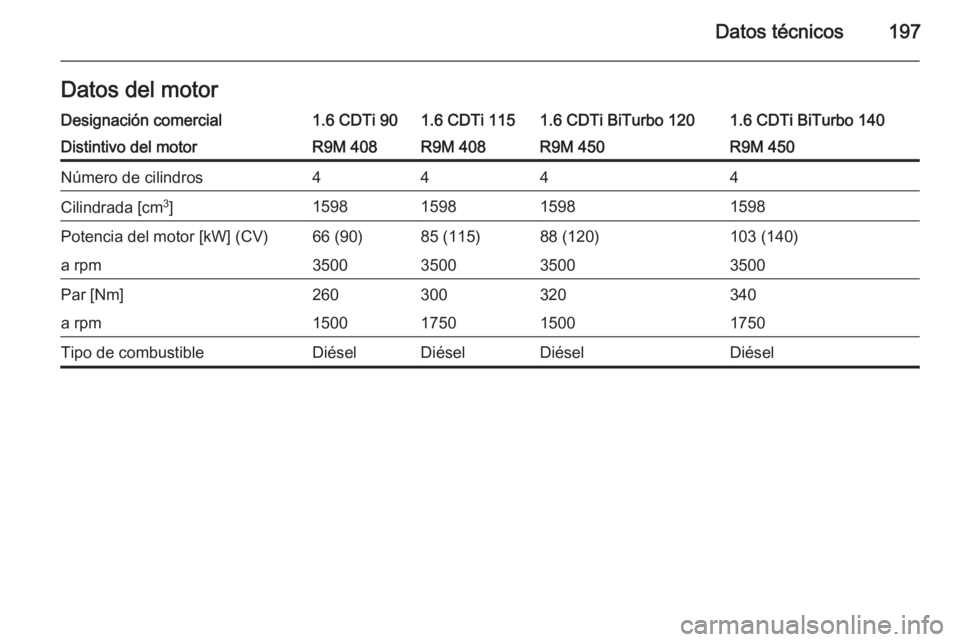

Datos técnicos197Datos del motorDesignación comercial1.6 CDTi 901.6 CDTi 1151.6 CDTi BiTurbo 1201.6 CDTi BiTurbo 140Distintivo del motorR9M 408R9M 408R9M 450R9M 450Número de cilindros4444Cilindrada [cm3
]1598159815981598Potencia del motor [kW] (CV)66 (90)85 (115)88 (120)103 (140)a rpm3500350035003500Par [Nm]260300320340a rpm1500175015001750Tipo de combustibleDiéselDiéselDiéselDiésel
Page 200 of 219
198Datos técnicosPesos del vehículo
Peso en vacío del modelo básico El equipamiento opcional y los accesorios aumentan el peso en vacío.
Información sobre la carga 3 77.ModeloMotorBatallaTechoCarga útilPeso máximo del vehículoPeso en vacío 2)3)Vehículo comercialR9ML1H1100027001661120029001661H2120029001760-1771L2H1120029001691-1695H21200290017752)
El peso en vacío y el peso máximo autorizado aumentan en modelos equipados con paquete para carreteras en mal estado - consulte la placa del VIN.
3) Peso mínimo del vehículo según la homologación de tipo; incluidos todos los líquidos, las herramientas y depósito de combustible lleno al 90%. Excluido
el peso del conductor y elementos opcionales, p. ej., la rueda de repuesto, el mamparo y la puerta corredera lateral. El peso final puede variar según la especificación del vehículo, p. ej., las opciones y los accesorios seleccionados.
