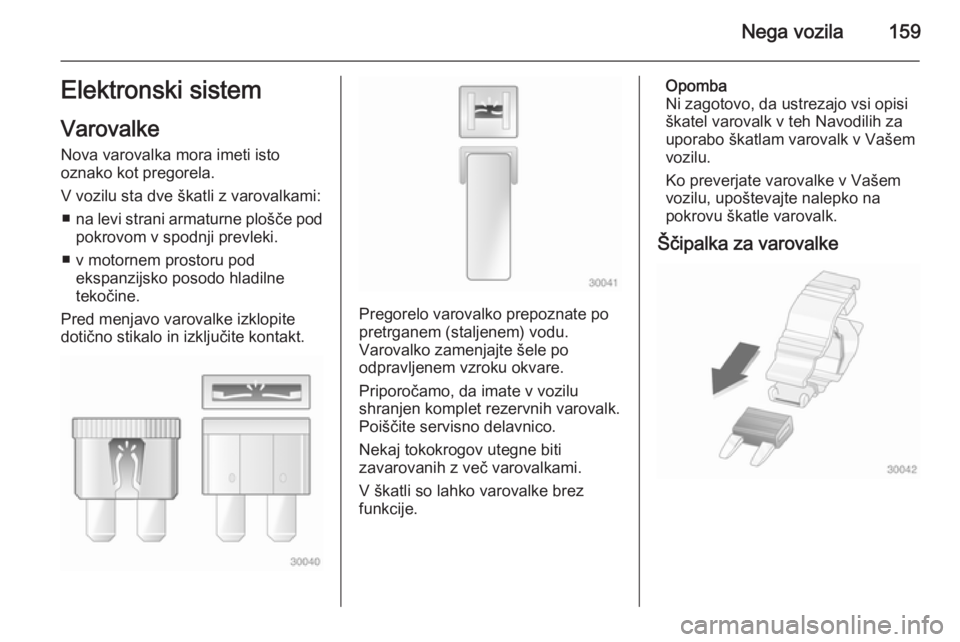

Nega vozila159Elektronski sistem
Varovalke
Nova varovalka mora imeti isto
oznako kot pregorela.
V vozilu sta dve škatli z varovalkami: ■ na levi strani armaturne plošče pod
pokrovom v spodnji prevleki.
■ v motornem prostoru pod ekspanzijsko posodo hladilne
tekočine.
Pred menjavo varovalke izklopite dotično stikalo in izključite kontakt.
Pregorelo varovalko prepoznate po
pretrganem (staljenem) vodu.
Varovalko zamenjajte šele po
odpravljenem vzroku okvare.
Priporočamo, da imate v vozilu
shranjen komplet rezervnih varovalk.
Poiščite servisno delavnico.
Nekaj tokokrogov utegne biti
zavarovanih z več varovalkami.
V škatli so lahko varovalke brez
funkcije.
Opomba
Ni zagotovo, da ustrezajo vsi opisi
škatel varovalk v teh Navodilih za
uporabo škatlam varovalk v Vašem
vozilu.
Ko preverjate varovalke v Vašem
vozilu, upoštevajte nalepko na
pokrovu škatle varovalk.

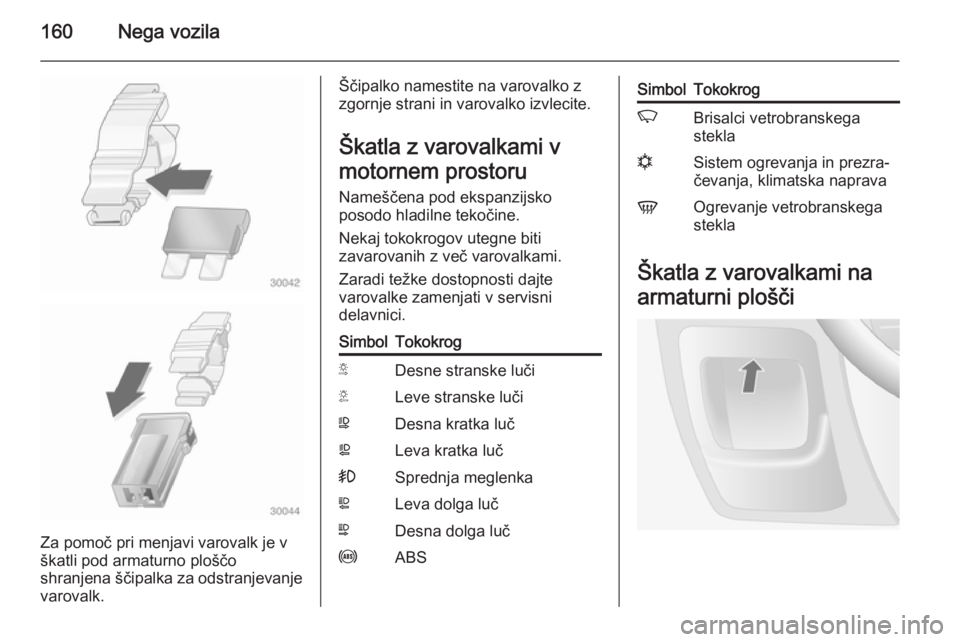

Ščipalka za varovalke

160Nega vozila
Za pomoč pri menjavi varovalk je v
škatli pod armaturno ploščo
shranjena ščipalka za odstranjevanje
varovalk.
Ščipalko namestite na varovalko z
zgornje strani in varovalko izvlecite.
Škatla z varovalkami v
motornem prostoru
Nameščena pod ekspanzijsko
posodo hladilne tekočine.
Nekaj tokokrogov utegne biti
zavarovanih z več varovalkami.
Zaradi težke dostopnosti dajte
varovalke zamenjati v servisni
delavnici.SimbolTokokrogSDesne stranske lučiTLeve stranske lučiWDesna kratka lučaLeva kratka luč>Sprednja meglenkaLLeva dolga lučNDesna dolga lučuABSSimbolTokokrogKBrisalci vetrobranskega
steklanSistem ogrevanja in prezra‐
čevanja, klimatska napravaVOgrevanje vetrobranskega
stekla
Škatla z varovalkami na
armaturni plošči

Nega vozila161

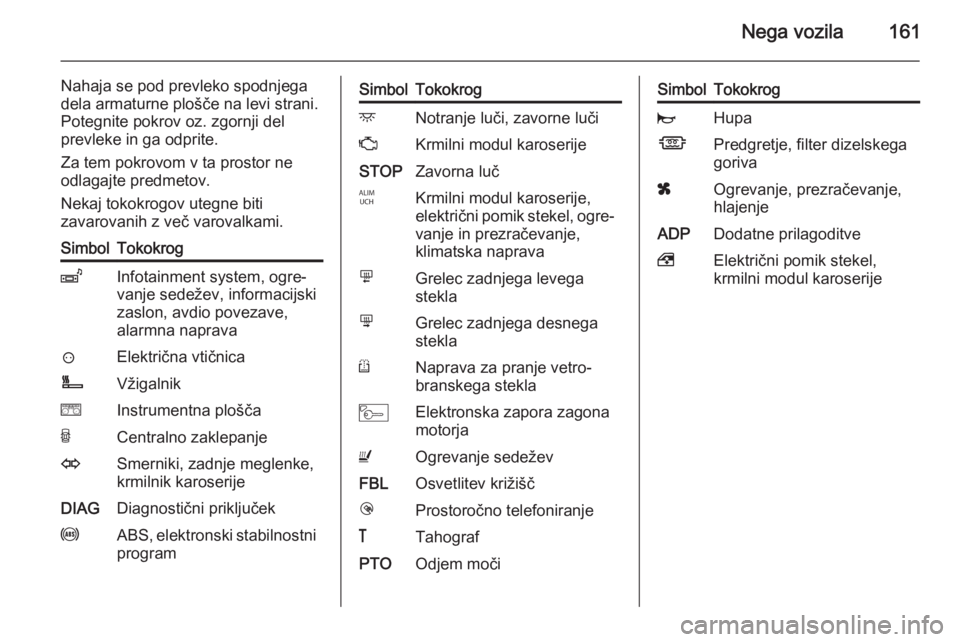

Nahaja se pod prevleko spodnjega
dela armaturne plošče na levi strani.
Potegnite pokrov oz. zgornji del
prevleke in ga odprite.
Za tem pokrovom v ta prostor ne
odlagajte predmetov.
Nekaj tokokrogov utegne biti
zavarovanih z več varovalkami.SimbolTokokrogZInfotainment system, ogre‐
vanje sedežev, informacijski
zaslon, avdio povezave,
alarmna naprava?Električna vtičnicaÌVžigalnikeInstrumentna ploščaUCentralno zaklepanjeOSmerniki, zadnje meglenke,
krmilnik karoserijeDIAGDiagnostični priključekuABS, elektronski stabilnostni programSimbolTokokrogdNotranje luči, zavorne lučiZKrmilni modul karoserijeSTOPZavorna lučIKrmilni modul karoserije,
električni pomik stekel, ogre‐ vanje in prezračevanje,
klimatska napravamGrelec zadnjega levega
steklanGrelec zadnjega desnega
steklaRNaprava za pranje vetro‐
branskega steklaMElektronska zapora zagona
motorjaUOgrevanje sedeževFBLOsvetlitev križiščlProstoročno telefoniranje&TahografPTOOdjem močiSimbolTokokrogjHupaÍPredgretje, filter dizelskega
gorivaxOgrevanje, prezračevanje,
hlajenjeADPDodatne prilagoditve,Električni pomik stekel,
krmilni modul karoserije

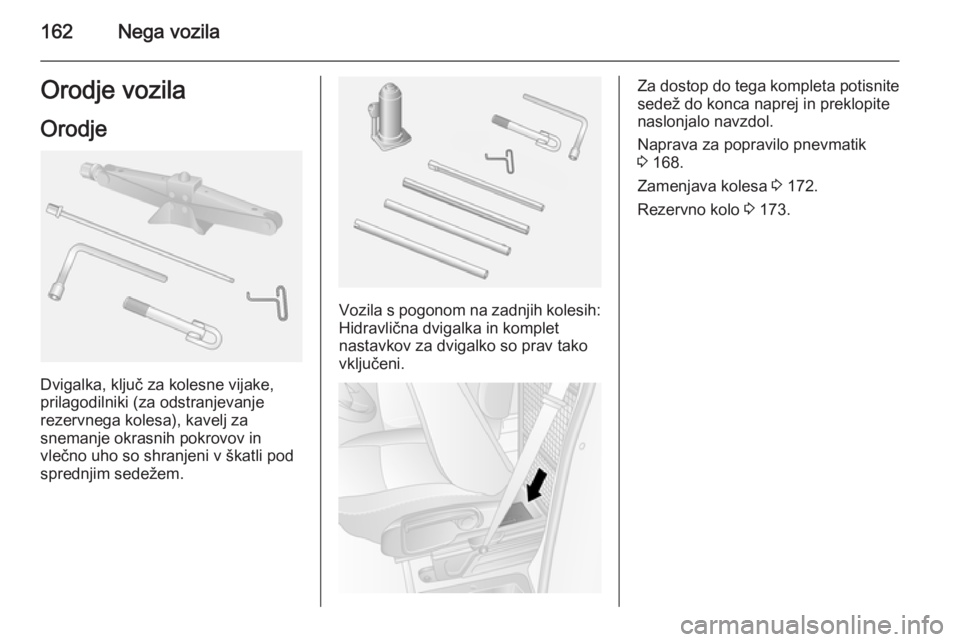

162Nega vozilaOrodje vozilaOrodje
Dvigalka, ključ za kolesne vijake,
prilagodilniki (za odstranjevanje
rezervnega kolesa), kavelj za
snemanje okrasnih pokrovov in
vlečno uho so shranjeni v škatli pod
sprednjim sedežem.
Vozila s pogonom na zadnjih kolesih: Hidravlična dvigalka in komplet
nastavkov za dvigalko so prav tako vključeni.
Za dostop do tega kompleta potisnite
sedež do konca naprej in preklopite
naslonjalo navzdol.
Naprava za popravilo pnevmatik
3 168.
Zamenjava kolesa 3 172.
Rezervno kolo 3 173.

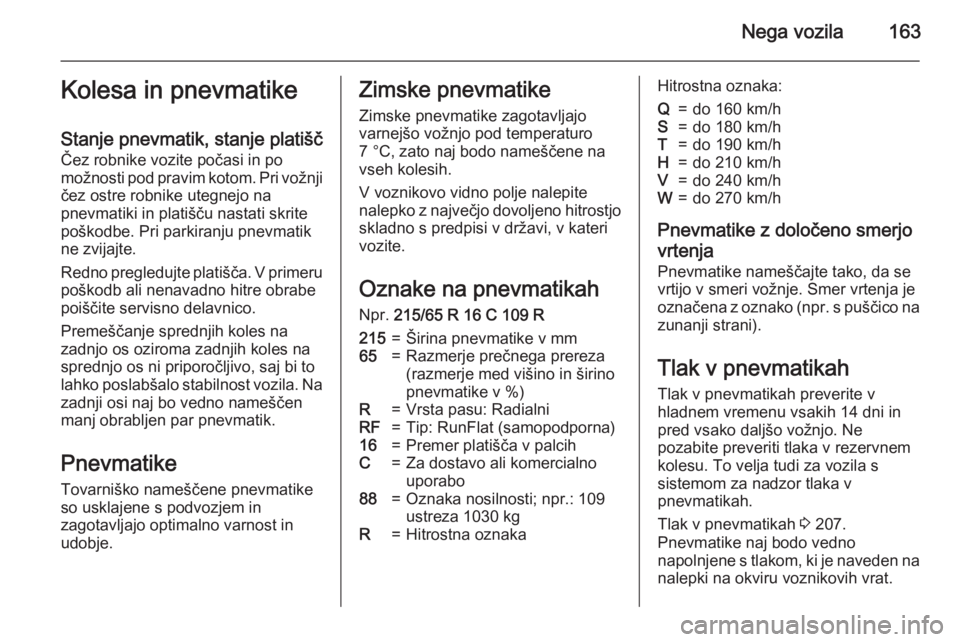

Nega vozila163Kolesa in pnevmatike
Stanje pnevmatik, stanje platišč
Čez robnike vozite počasi in po
možnosti pod pravim kotom. Pri vožnji čez ostre robnike utegnejo na
pnevmatiki in platišču nastati skrite poškodbe. Pri parkiranju pnevmatik
ne zvijajte.
Redno pregledujte platišča. V primeru
poškodb ali nenavadno hitre obrabe
poiščite servisno delavnico.
Premeščanje sprednjih koles na
zadnjo os oziroma zadnjih koles na
sprednjo os ni priporočljivo, saj bi to
lahko poslabšalo stabilnost vozila. Na zadnji osi naj bo vedno nameščen
manj obrabljen par pnevmatik.
Pnevmatike Tovarniško nameščene pnevmatike
so usklajene s podvozjem in
zagotavljajo optimalno varnost in
udobje.Zimske pnevmatike
Zimske pnevmatike zagotavljajo
varnejšo vožnjo pod temperaturo
7 °C, zato naj bodo nameščene na
vseh kolesih.
V voznikovo vidno polje nalepite nalepko z največjo dovoljeno hitrostjo
skladno s predpisi v državi, v kateri
vozite.
Oznake na pnevmatikah Npr. 215/65 R 16 C 109 R215=Širina pnevmatike v mm65=Razmerje prečnega prereza
(razmerje med višino in širino
pnevmatike v %)R=Vrsta pasu: RadialniRF=Tip: RunFlat (samopodporna)16=Premer platišča v palcihC=Za dostavo ali komercialno
uporabo88=Oznaka nosilnosti; npr.: 109
ustreza 1030 kgR=Hitrostna oznakaHitrostna oznaka:Q=do 160 km/hS=do 180 km/hT=do 190 km/hH=do 210 km/hV=do 240 km/hW=do 270 km/h
Pnevmatike z določeno smerjo
vrtenja Pnevmatike nameščajte tako, da sevrtijo v smeri vožnje. Smer vrtenja je označena z oznako (npr. s puščico na zunanji strani).
Tlak v pnevmatikah Tlak v pnevmatikah preverite v
hladnem vremenu vsakih 14 dni in
pred vsako daljšo vožnjo. Ne
pozabite preveriti tlaka v rezervnem
kolesu. To velja tudi za vozila s
sistemom za nadzor tlaka v
pnevmatikah.
Tlak v pnevmatikah 3 207.
Pnevmatike naj bodo vedno
napolnjene s tlakom, ki je naveden na
nalepki na okviru voznikovih vrat.

164Nega vozila

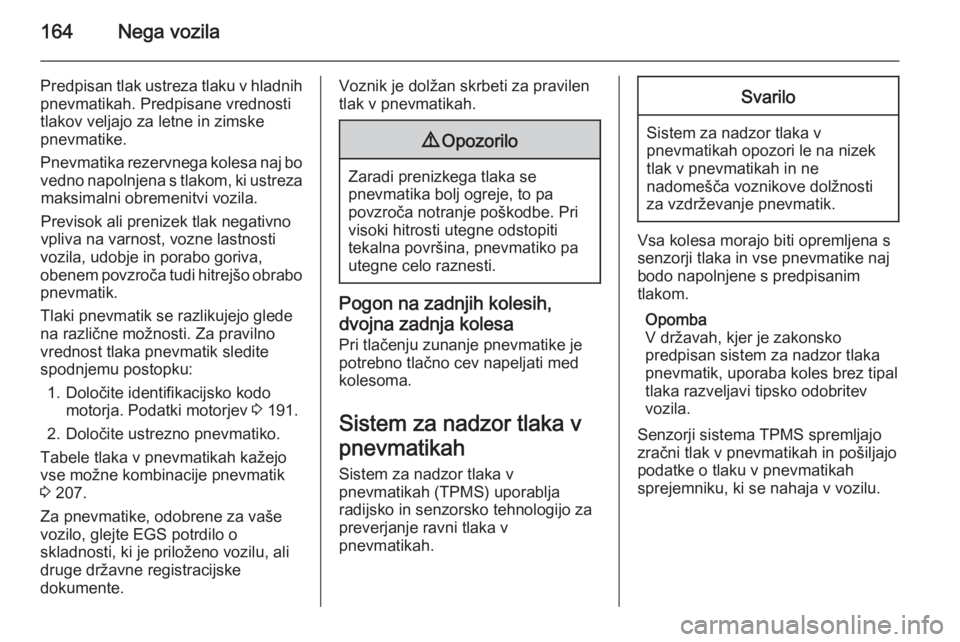

Predpisan tlak ustreza tlaku v hladnih
pnevmatikah. Predpisane vrednosti
tlakov veljajo za letne in zimske
pnevmatike.
Pnevmatika rezervnega kolesa naj bo
vedno napolnjena s tlakom, ki ustreza maksimalni obremenitvi vozila.
Previsok ali prenizek tlak negativno
vpliva na varnost, vozne lastnosti
vozila, udobje in porabo goriva,
obenem povzroča tudi hitrejšo obrabo pnevmatik.
Tlaki pnevmatik se razlikujejo glede
na različne možnosti. Za pravilno
vrednost tlaka pnevmatik sledite
spodnjemu postopku:
1. Določite identifikacijsko kodo motorja. Podatki motorjev 3 191.
2. Določite ustrezno pnevmatiko.
Tabele tlaka v pnevmatikah kažejo
vse možne kombinacije pnevmatik
3 207.
Za pnevmatike, odobrene za vaše
vozilo, glejte EGS potrdilo o
skladnosti, ki je priloženo vozilu, ali
druge državne registracijske
dokumente.Voznik je dolžan skrbeti za pravilen
tlak v pnevmatikah.9 Opozorilo
Zaradi prenizkega tlaka se
pnevmatika bolj ogreje, to pa
povzroča notranje poškodbe. Pri
visoki hitrosti utegne odstopiti
tekalna površina, pnevmatiko pa
utegne celo raznesti.
Pogon na zadnjih kolesih,
dvojna zadnja kolesa Pri tlačenju zunanje pnevmatike jepotrebno tlačno cev napeljati med
kolesoma.
Sistem za nadzor tlaka v
pnevmatikah
Sistem za nadzor tlaka v
pnevmatikah (TPMS) uporablja
radijsko in senzorsko tehnologijo za
preverjanje ravni tlaka v
pnevmatikah.
Svarilo
Sistem za nadzor tlaka v
pnevmatikah opozori le na nizek
tlak v pnevmatikah in ne
nadomešča voznikove dolžnosti
za vzdrževanje pnevmatik.
Vsa kolesa morajo biti opremljena s
senzorji tlaka in vse pnevmatike naj
bodo napolnjene s predpisanim
tlakom.
Opomba
V državah, kjer je zakonsko
predpisan sistem za nadzor tlaka
pnevmatik, uporaba koles brez tipal
tlaka razveljavi tipsko odobritev
vozila.
Senzorji sistema TPMS spremljajo
zračni tlak v pnevmatikah in pošiljajo
podatke o tlaku v pnevmatikah
sprejemniku, ki se nahaja v vozilu.

Nega vozila165

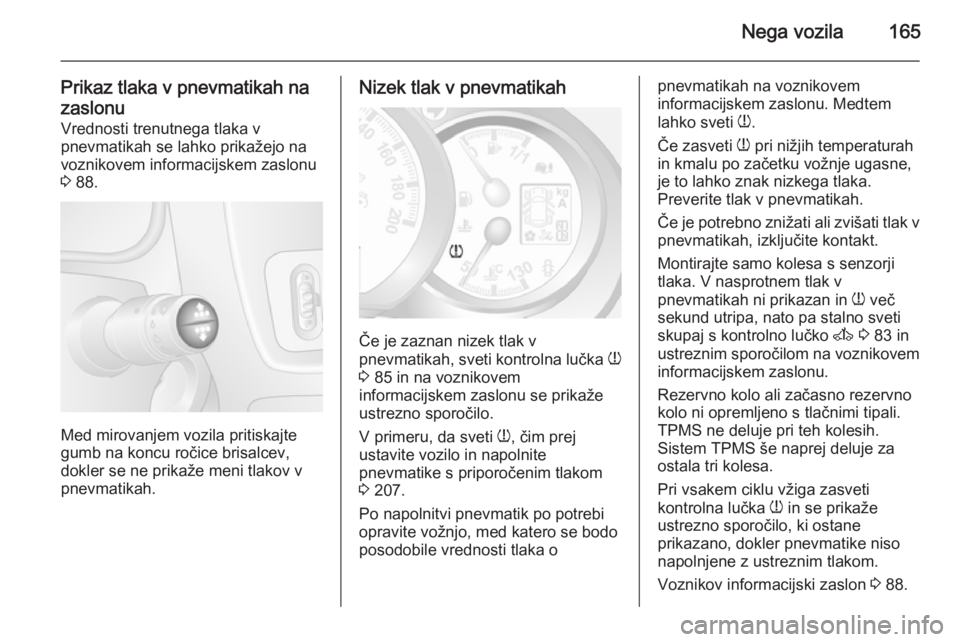

Prikaz tlaka v pnevmatikah na
zaslonu Vrednosti trenutnega tlaka v
pnevmatikah se lahko prikažejo na
voznikovem informacijskem zaslonu
3 88.
Med mirovanjem vozila pritiskajte
gumb na koncu ročice brisalcev,
dokler se ne prikaže meni tlakov v
pnevmatikah.
Nizek tlak v pnevmatikah
Če je zaznan nizek tlak v
pnevmatikah, sveti kontrolna lučka w
3 85 in na voznikovem
informacijskem zaslonu se prikaže
ustrezno sporočilo.
V primeru, da sveti w, čim prej
ustavite vozilo in napolnite
pnevmatike s priporočenim tlakom
3 207.
Po napolnitvi pnevmatik po potrebi opravite vožnjo, med katero se bodo
posodobile vrednosti tlaka o
pnevmatikah na voznikovem
informacijskem zaslonu. Medtem
lahko sveti w.
Če zasveti w pri nižjih temperaturah
in kmalu po začetku vožnje ugasne,
je to lahko znak nizkega tlaka.
Preverite tlak v pnevmatikah.
Če je potrebno znižati ali zvišati tlak v
pnevmatikah, izključite kontakt.
Montirajte samo kolesa s senzorji
tlaka. V nasprotnem tlak v
pnevmatikah ni prikazan in w več
sekund utripa, nato pa stalno sveti
skupaj s kontrolno lučko A 3 83 in
ustreznim sporočilom na voznikovem
informacijskem zaslonu.
Rezervno kolo ali začasno rezervno
kolo ni opremljeno s tlačnimi tipali.
TPMS ne deluje pri teh kolesih.
Sistem TPMS še naprej deluje za
ostala tri kolesa.
Pri vsakem ciklu vžiga zasveti
kontrolna lučka w in se prikaže
ustrezno sporočilo, ki ostane
prikazano, dokler pnevmatike niso
napolnjene z ustreznim tlakom.
Voznikov informacijski zaslon 3 88.

166Nega vozila
Opozorila in obvestila o vozilu 3 89.

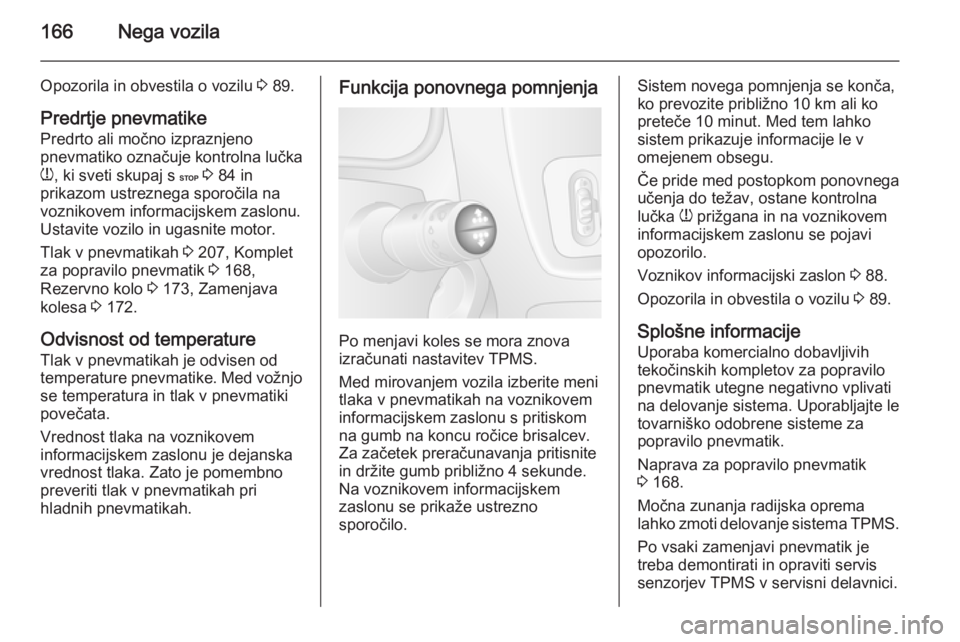

Predrtje pnevmatike
Predrto ali močno izpraznjeno
pnevmatiko označuje kontrolna lučka
w , ki sveti skupaj s C 3 84 in
prikazom ustreznega sporočila na voznikovem informacijskem zaslonu.
Ustavite vozilo in ugasnite motor.
Tlak v pnevmatikah 3 207, Komplet
za popravilo pnevmatik 3 168,
Rezervno kolo 3 173, Zamenjava
kolesa 3 172.
Odvisnost od temperature
Tlak v pnevmatikah je odvisen od
temperature pnevmatike. Med vožnjo se temperatura in tlak v pnevmatiki
povečata.
Vrednost tlaka na voznikovem
informacijskem zaslonu je dejanska
vrednost tlaka. Zato je pomembno
preveriti tlak v pnevmatikah pri
hladnih pnevmatikah.Funkcija ponovnega pomnjenja
Po menjavi koles se mora znova
izračunati nastavitev TPMS.
Med mirovanjem vozila izberite meni
tlaka v pnevmatikah na voznikovem
informacijskem zaslonu s pritiskom
na gumb na koncu ročice brisalcev.
Za začetek preračunavanja pritisnite
in držite gumb približno 4 sekunde.
Na voznikovem informacijskem
zaslonu se prikaže ustrezno
sporočilo.
Sistem novega pomnjenja se konča,
ko prevozite približno 10 km ali ko
preteče 10 minut. Med tem lahko
sistem prikazuje informacije le v
omejenem obsegu.
Če pride med postopkom ponovnega
učenja do težav, ostane kontrolna
lučka w prižgana in na voznikovem
informacijskem zaslonu se pojavi opozorilo.
Voznikov informacijski zaslon 3 88.
Opozorila in obvestila o vozilu 3 89.
Splošne informacije Uporaba komercialno dobavljivih
tekočinskih kompletov za popravilo
pnevmatik utegne negativno vplivati
na delovanje sistema. Uporabljajte le
tovarniško odobrene sisteme za
popravilo pnevmatik.
Naprava za popravilo pnevmatik
3 168.
Močna zunanja radijska oprema
lahko zmoti delovanje sistema TPMS.
Po vsaki zamenjavi pnevmatik je
treba demontirati in opraviti servis
senzorjev TPMS v servisni delavnici.
