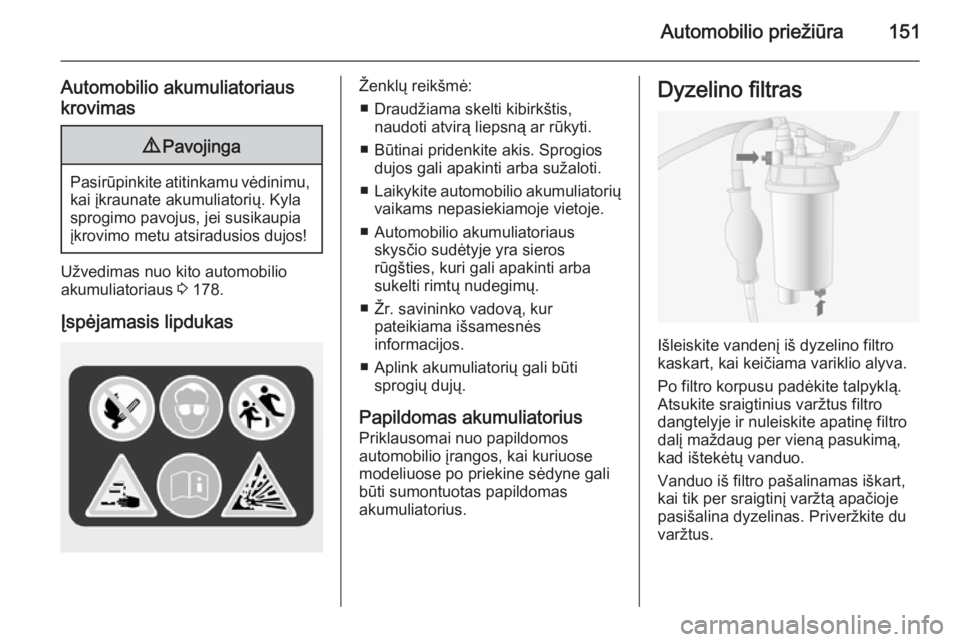

Automobilio priežiūra151
Automobilio akumuliatoriaus
krovimas9 Pavojinga
Pasirūpinkite atitinkamu vėdinimu,
kai įkraunate akumuliatorių. Kyla sprogimo pavojus, jei susikaupiaįkrovimo metu atsiradusios dujos!
Užvedimas nuo kito automobilio
akumuliatoriaus 3 178.
Įspėjamasis lipdukas
Ženklų reikšmė: ■ Draudžiama skelti kibirkštis, naudoti atvirą liepsną ar rūkyti.
■ Būtinai pridenkite akis. Sprogios dujos gali apakinti arba sužaloti.
■ Laikykite automobilio akumuliatorių
vaikams nepasiekiamoje vietoje.
■ Automobilio akumuliatoriaus skysčio sudėtyje yra sieros
rūgšties, kuri gali apakinti arba
sukelti rimtų nudegimų.
■ Žr. savininko vadovą, kur pateikiama išsamesnės
informacijos.
■ Aplink akumuliatorių gali būti sprogių dujų.
Papildomas akumuliatorius
Priklausomai nuo papildomos
automobilio įrangos, kai kuriuose
modeliuose po priekine sėdyne gali
būti sumontuotas papildomas
akumuliatorius.Dyzelino filtras
Išleiskite vandenį iš dyzelino filtro
kaskart, kai keičiama variklio alyva.
Po filtro korpusu padėkite talpyklą. Atsukite sraigtinius varžtus filtro
dangtelyje ir nuleiskite apatinę filtro
dalį maždaug per vieną pasukimą,
kad ištekėtų vanduo.
Vanduo iš filtro pašalinamas iškart,
kai tik per sraigtinį varžtą apačioje
pasišalina dyzelinas. Priveržkite du
varžtus.

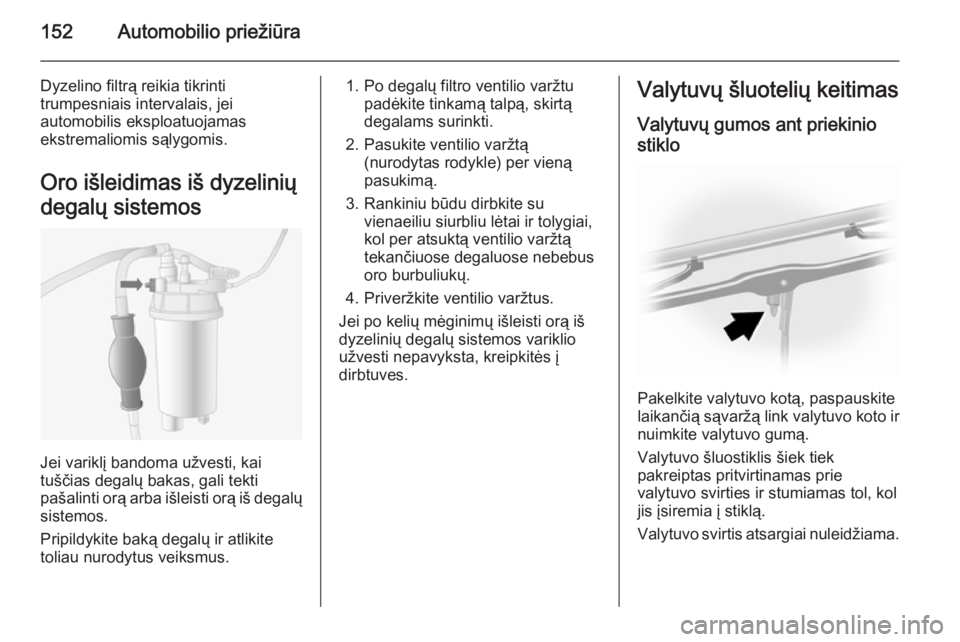

152Automobilio priežiūra
Dyzelino filtrą reikia tikrinti
trumpesniais intervalais, jei
automobilis eksploatuojamas
ekstremaliomis sąlygomis.
Oro išleidimas iš dyzelinių
degalų sistemos
Jei variklį bandoma užvesti, kai
tuščias degalų bakas, gali tekti
pašalinti orą arba išleisti orą iš degalų sistemos.
Pripildykite baką degalų ir atlikite
toliau nurodytus veiksmus.
1. Po degalų filtro ventilio varžtu padėkite tinkamą talpą, skirtą
degalams surinkti.
2. Pasukite ventilio varžtą (nurodytas rodykle) per vieną
pasukimą.
3. Rankiniu būdu dirbkite su vienaeiliu siurbliu lėtai ir tolygiai,
kol per atsuktą ventilio varžtą
tekančiuose degaluose nebebus
oro burbuliukų.
4. Priveržkite ventilio varžtus.
Jei po kelių mėginimų išleisti orą iš
dyzelinių degalų sistemos variklio
užvesti nepavyksta, kreipkitės į
dirbtuves.Valytuvų šluotelių keitimas
Valytuvų gumos ant priekinio
stiklo
Pakelkite valytuvo kotą, paspauskite
laikančią sąvaržą link valytuvo koto ir
nuimkite valytuvo gumą.
Valytuvo šluostiklis šiek tiek
pakreiptas pritvirtinamas prie
valytuvo svirties ir stumiamas tol, kol
jis įsiremia į stiklą.
Valytuvo svirtis atsargiai nuleidžiama.

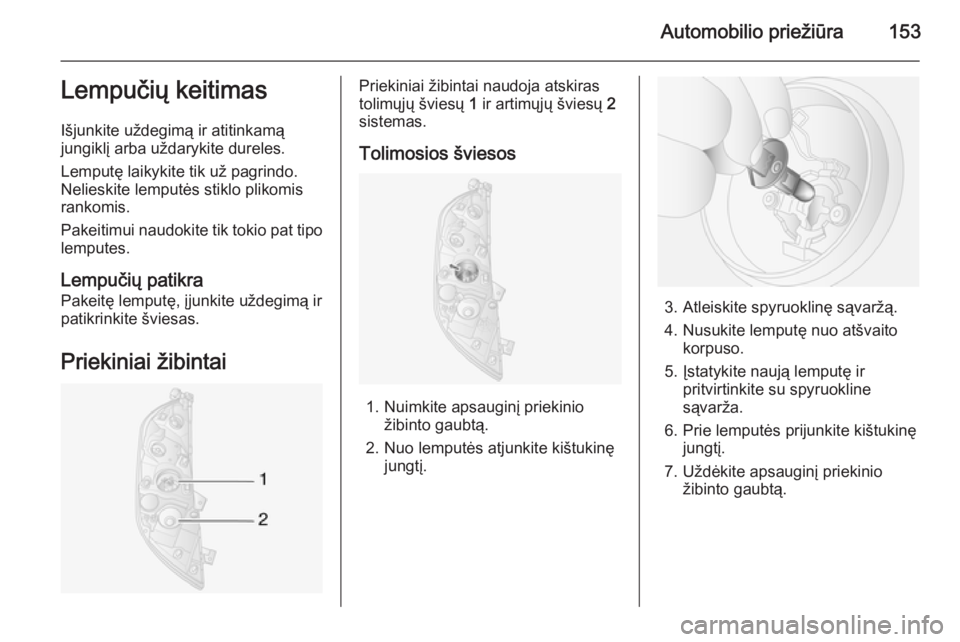

Automobilio priežiūra153Lempučių keitimas
Išjunkite uždegimą ir atitinkamą
jungiklį arba uždarykite dureles.
Lemputę laikykite tik už pagrindo.
Nelieskite lemputės stiklo plikomis
rankomis.
Pakeitimui naudokite tik tokio pat tipo
lemputes.
Lempučių patikra
Pakeitę lemputę, įjunkite uždegimą ir
patikrinkite šviesas.
Priekiniai žibintaiPriekiniai žibintai naudoja atskiras
tolimųjų šviesų 1 ir artimųjų šviesų 2
sistemas.
Tolimosios šviesos
1. Nuimkite apsauginį priekinio žibinto gaubtą.
2. Nuo lemputės atjunkite kištukinę jungtį.
3. Atleiskite spyruoklinę sąvaržą.
4. Nusukite lemputę nuo atšvaito korpuso.
5. Įstatykite naują lemputę ir pritvirtinkite su spyruokline
sąvarža.
6. Prie lemputės prijunkite kištukinę jungtį.
7. Uždėkite apsauginį priekinio žibinto gaubtą.

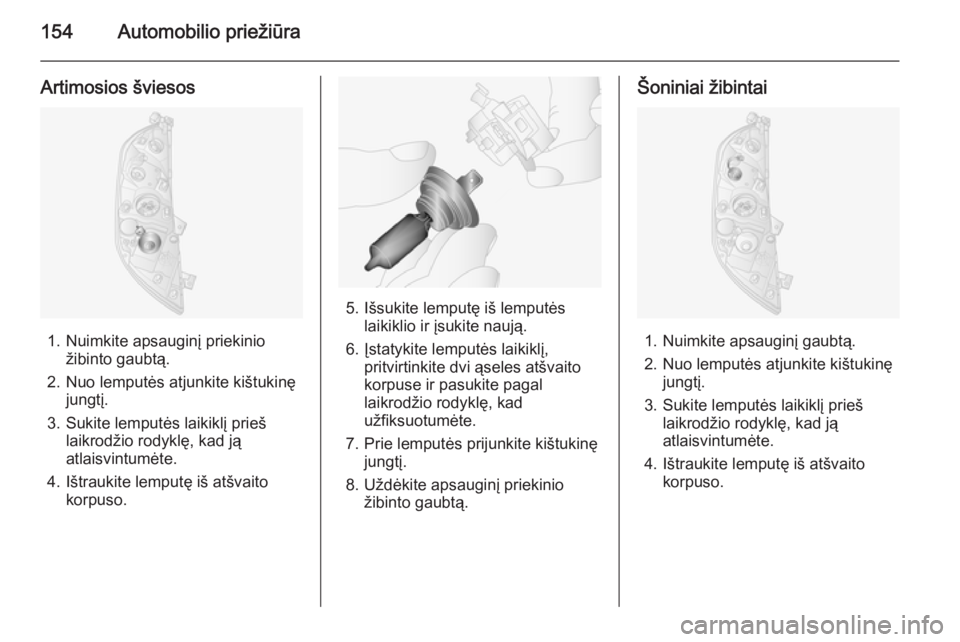

154Automobilio priežiūra
Artimosios šviesos
1. Nuimkite apsauginį priekiniožibinto gaubtą.
2. Nuo lemputės atjunkite kištukinę jungtį.
3. Sukite lemputės laikiklį prieš laikrodžio rodyklę, kad ją
atlaisvintumėte.
4. Ištraukite lemputę iš atšvaito korpuso.
5. Išsukite lemputę iš lemputėslaikiklio ir įsukite naują.
6. Įstatykite lemputės laikiklį, pritvirtinkite dvi ąseles atšvaito
korpuse ir pasukite pagal
laikrodžio rodyklę, kad
užfiksuotumėte.
7. Prie lemputės prijunkite kištukinę jungtį.
8. Uždėkite apsauginį priekinio žibinto gaubtą.
Šoniniai žibintai
1. Nuimkite apsauginį gaubtą.
2. Nuo lemputės atjunkite kištukinę jungtį.
3. Sukite lemputės laikiklį prieš laikrodžio rodyklę, kad ją
atlaisvintumėte.
4. Ištraukite lemputę iš atšvaito korpuso.

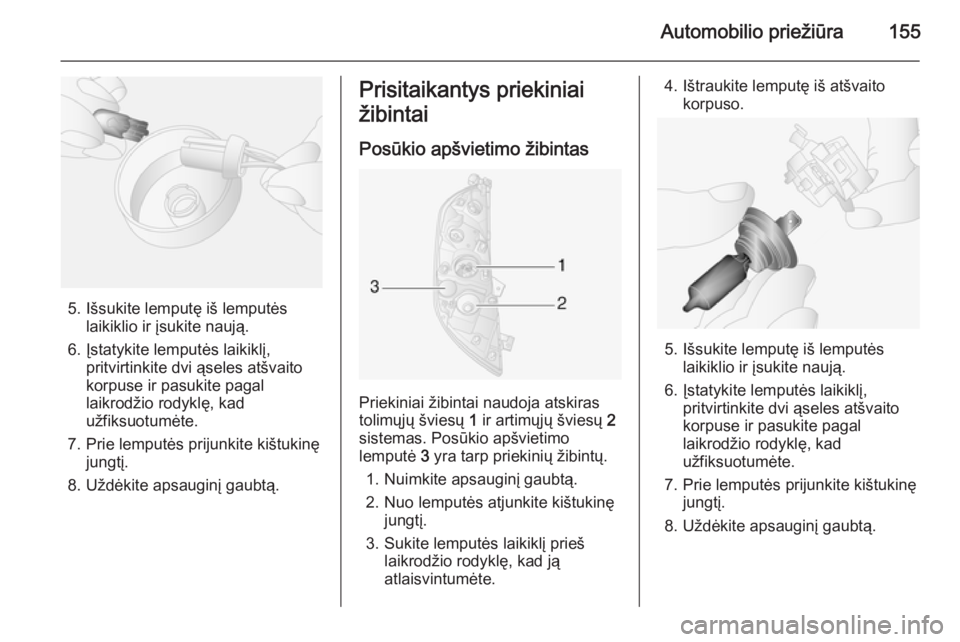

Automobilio priežiūra155
5. Išsukite lemputę iš lemputėslaikiklio ir įsukite naują.
6. Įstatykite lemputės laikiklį, pritvirtinkite dvi ąseles atšvaito
korpuse ir pasukite pagal
laikrodžio rodyklę, kad
užfiksuotumėte.
7. Prie lemputės prijunkite kištukinę jungtį.
8. Uždėkite apsauginį gaubtą.
Prisitaikantys priekiniai
žibintai
Posūkio apšvietimo žibintas
Priekiniai žibintai naudoja atskiras
tolimųjų šviesų 1 ir artimųjų šviesų 2
sistemas. Posūkio apšvietimo
lemputė 3 yra tarp priekinių žibintų.
1. Nuimkite apsauginį gaubtą.
2. Nuo lemputės atjunkite kištukinę jungtį.
3. Sukite lemputės laikiklį prieš laikrodžio rodyklę, kad ją
atlaisvintumėte.
4. Ištraukite lemputę iš atšvaito korpuso.
5. Išsukite lemputę iš lemputės laikiklio ir įsukite naują.
6. Įstatykite lemputės laikiklį, pritvirtinkite dvi ąseles atšvaito
korpuse ir pasukite pagal
laikrodžio rodyklę, kad
užfiksuotumėte.
7. Prie lemputės prijunkite kištukinę jungtį.
8. Uždėkite apsauginį gaubtą.

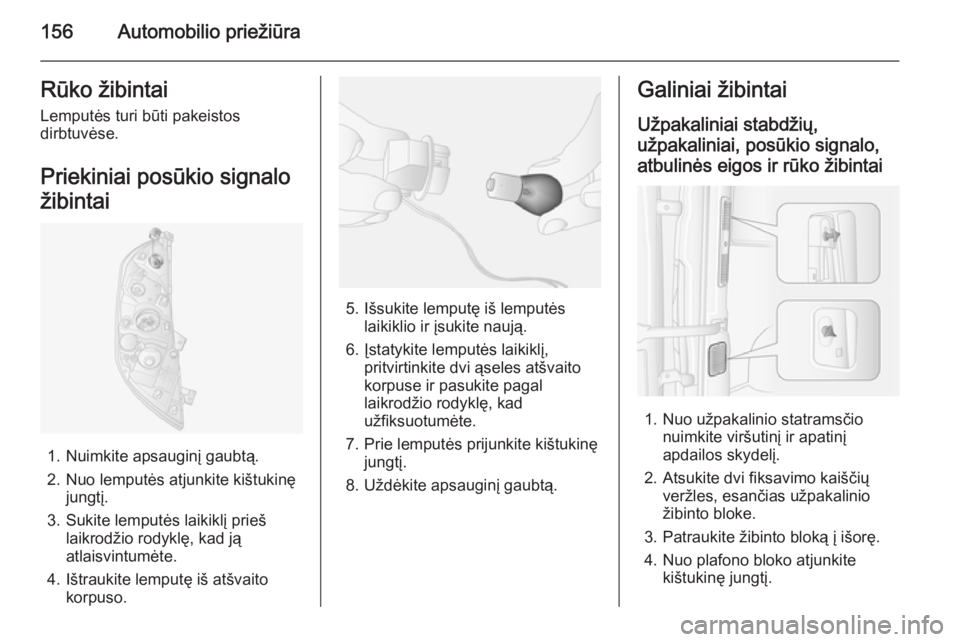

156Automobilio priežiūraRūko žibintai
Lemputės turi būti pakeistos
dirbtuvėse.
Priekiniai posūkio signalo
žibintai
1. Nuimkite apsauginį gaubtą.
2. Nuo lemputės atjunkite kištukinę jungtį.
3. Sukite lemputės laikiklį prieš laikrodžio rodyklę, kad ją
atlaisvintumėte.
4. Ištraukite lemputę iš atšvaito korpuso.
5. Išsukite lemputę iš lemputės laikiklio ir įsukite naują.
6. Įstatykite lemputės laikiklį, pritvirtinkite dvi ąseles atšvaito
korpuse ir pasukite pagal
laikrodžio rodyklę, kad
užfiksuotumėte.
7. Prie lemputės prijunkite kištukinę jungtį.
8. Uždėkite apsauginį gaubtą.
Galiniai žibintai
Užpakaliniai stabdžių,užpakaliniai, posūkio signalo,
atbulinės eigos ir rūko žibintai
1. Nuo užpakalinio statramsčio nuimkite viršutinį ir apatinį
apdailos skydelį.
2. Atsukite dvi fiksavimo kaiščių veržles, esančias užpakalinio
žibinto bloke.
3. Patraukite žibinto bloką į išorę.
4. Nuo plafono bloko atjunkite kištukinę jungtį.

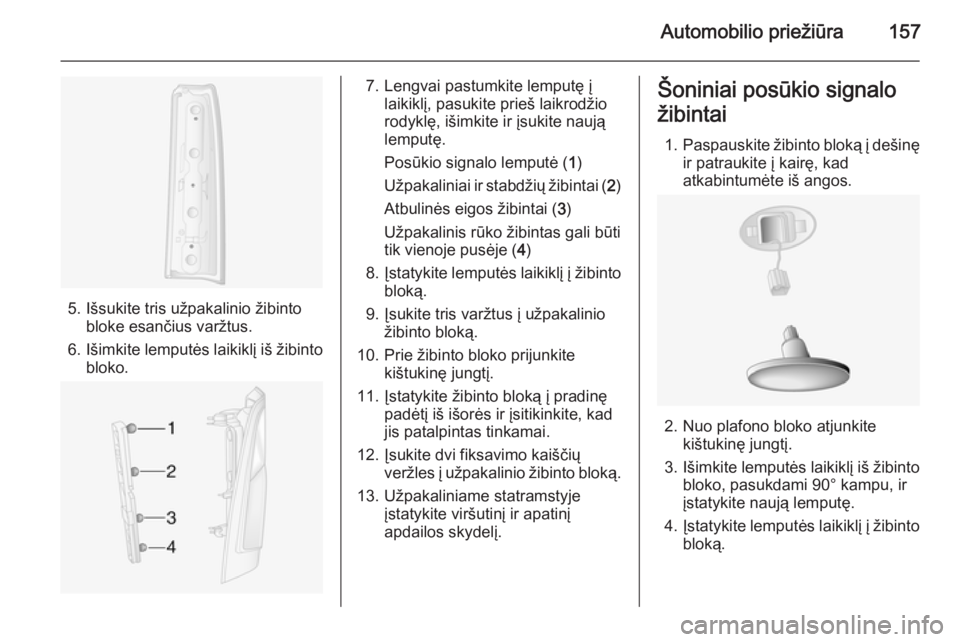

Automobilio priežiūra157
5. Išsukite tris užpakalinio žibintobloke esančius varžtus.
6. Išimkite lemputės laikiklį iš žibinto
bloko.
7. Lengvai pastumkite lemputę į laikiklį, pasukite prieš laikrodžio
rodyklę, išimkite ir įsukite naują
lemputę.
Posūkio signalo lemputė ( 1)
Užpakaliniai ir stabdžių žibintai ( 2)
Atbulinės eigos žibintai ( 3)
Užpakalinis rūko žibintas gali būti
tik vienoje pusėje ( 4)
8. Įstatykite lemputės laikiklį į žibinto
bloką.
9. Įsukite tris varžtus į užpakalinio žibinto bloką.
10. Prie žibinto bloko prijunkite kištukinę jungtį.
11. Įstatykite žibinto bloką į pradinę padėtį iš išorės ir įsitikinkite, kad
jis patalpintas tinkamai.
12. Įsukite dvi fiksavimo kaiščių veržles į užpakalinio žibinto bloką.
13. Užpakaliniame statramstyje įstatykite viršutinį ir apatinį
apdailos skydelį.Šoniniai posūkio signalo
žibintai
1. Paspauskite žibinto bloką į dešinę
ir patraukite į kairę, kad
atkabintumėte iš angos.
2. Nuo plafono bloko atjunkite kištukinę jungtį.
3. Išimkite lemputės laikiklį iš žibinto
bloko, pasukdami 90° kampu, ir
įstatykite naują lemputę.
4. Įstatykite lemputės laikiklį į žibinto
bloką.

158Automobilio priežiūra
5. Pritvirtinkite kištukinę jungtį.
6. Įstatykite žibinto bloką į angą ir paspauskite į kairę, kad
užsifiksuotų.
Veidrodėlių posūkio signalo
žibintai
1. Pastumkite apatinio veidrodėlio bloką iš priekio, kad pasiektumėtevaržtą.
2. Išsukite varžtą naudodami atsuktuvą su galvute su
žvaigždute.
3. Nuimkite lemputės laikiklį nuo apatinio veidrodėlio bloko.
4. Įstatykite naują lemputę.
5. Pakeiskite lemputės laikiklį.
6. Įstatykite varžtą.
Centrinis viršutinis
stabdžių žibintas
1. Nuimkite dangtelį nuo vidinės užpakalinių durų dalies.
2. Atsukite fiksavimo kaiščio veržlę, esančią užpakalinio žibinto bloke.
3. Iš angos išimkite žibinto bloką įišorę.
4. Nuo plafono bloko atjunkite kištukinę jungtį.
5. Nuimkite lemputės laikiklį nuo žibinto bloko ir įsukite naują
lemputę.
6. Įstatykite naują lemputę į žibinto bloką ir prie bloko prijunkitekištukinę jungtį.
7. Įstatykite žibinto bloką į angą ir įsitikinkite, kad jis patalpintas
tinkamai.
