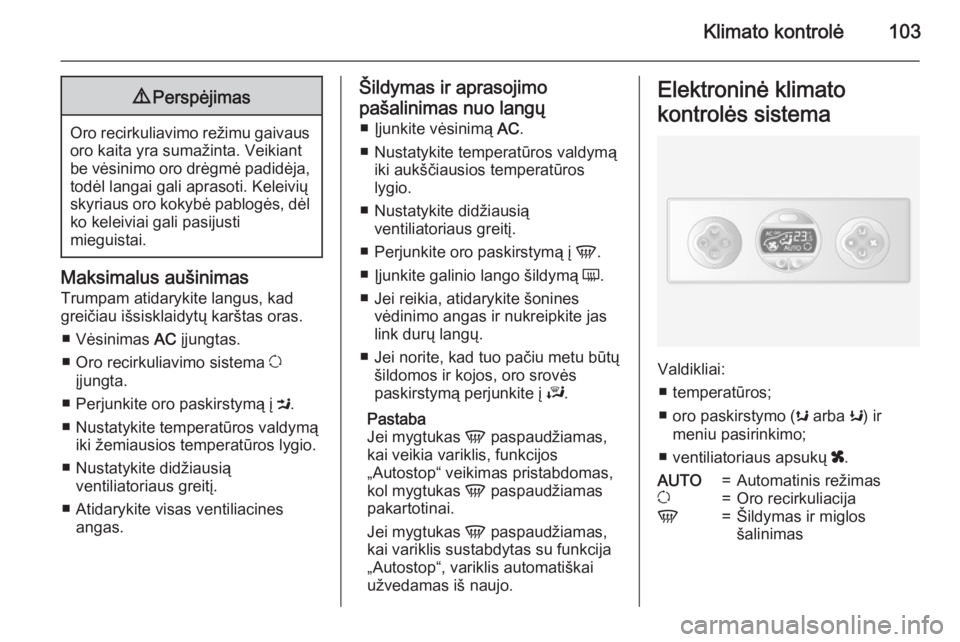

Klimato kontrolė1039Perspėjimas
Oro recirkuliavimo režimu gaivaus
oro kaita yra sumažinta. Veikiant
be vėsinimo oro drėgmė padidėja, todėl langai gali aprasoti. Keleivių
skyriaus oro kokybė pablogės, dėl ko keleiviai gali pasijusti
mieguistai.
Maksimalus aušinimas
Trumpam atidarykite langus, kad
greičiau išsisklaidytų karštas oras.
■ Vėsinimas AC įjungtas.
■ Oro recirkuliavimo sistema u
įjungta.
■ Perjunkite oro paskirstymą į M.
■ Nustatykite temperatūros valdymą iki žemiausios temperatūros lygio.
■ Nustatykite didžiausią ventiliatoriaus greitį.
■ Atidarykite visas ventiliacines angas.
Šildymas ir aprasojimo
pašalinimas nuo langų ■ Įjunkite vėsinimą AC.
■ Nustatykite temperatūros valdymą iki aukščiausios temperatūros
lygio.
■ Nustatykite didžiausią ventiliatoriaus greitį.
■ Perjunkite oro paskirstymą į V.
■ Įjunkite galinio lango šildymą Ü.
■ Jei reikia, atidarykite šonines vėdinimo angas ir nukreipkite jas
link durų langų.
■ Jei norite, kad tuo pačiu metu būtų šildomos ir kojos, oro srovės
paskirstymą perjunkite į J.
Pastaba
Jei mygtukas V paspaudžiamas,
kai veikia variklis, funkcijos
„Autostop“ veikimas pristabdomas,
kol mygtukas V paspaudžiamas
pakartotinai.
Jei mygtukas V paspaudžiamas,
kai variklis sustabdytas su funkcija „Autostop“, variklis automatiškai
užvedamas iš naujo.Elektroninė klimato
kontrolės sistema
Valdikliai: ■ temperatūros;
■ oro paskirstymo ( s arba K) ir
meniu pasirinkimo;
■ ventiliatoriaus apsukų x.
AUTO=Automatinis režimasu=Oro recirkuliacijaV=Šildymas ir miglos
šalinimas

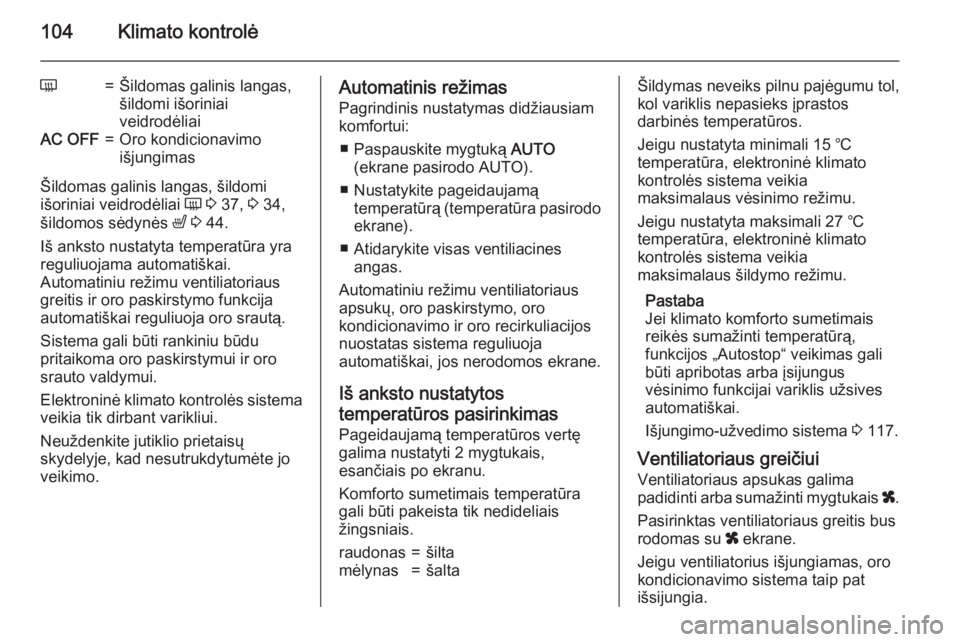

104Klimato kontrolė
Ü=Šildomas galinis langas,
šildomi išoriniai
veidrodėliaiAC OFF=Oro kondicionavimo
išjungimas
Šildomas galinis langas, šildomi
išoriniai veidrodėliai Ü 3 37, 3 34,
šildomos sėdynės ß 3 44.
Iš anksto nustatyta temperatūra yra
reguliuojama automatiškai.
Automatiniu režimu ventiliatoriaus
greitis ir oro paskirstymo funkcija
automatiškai reguliuoja oro srautą.
Sistema gali būti rankiniu būdu
pritaikoma oro paskirstymui ir oro
srauto valdymui.
Elektroninė klimato kontrolės sistema veikia tik dirbant varikliui.
Neuždenkite jutiklio prietaisų
skydelyje, kad nesutrukdytumėte jo
veikimo.
Automatinis režimas
Pagrindinis nustatymas didžiausiam
komfortui:
■ Paspauskite mygtuką AUTO
(ekrane pasirodo AUTO).
■ Nustatykite pageidaujamą temperatūrą (temperatūra pasirodoekrane).
■ Atidarykite visas ventiliacines angas.
Automatiniu režimu ventiliatoriaus
apsukų, oro paskirstymo, oro
kondicionavimo ir oro recirkuliacijos
nuostatas sistema reguliuoja
automatiškai, jos nerodomos ekrane.
Iš anksto nustatytos temperatūros pasirinkimas Pageidaujamą temperatūros vertę
galima nustatyti 2 mygtukais,
esančiais po ekranu.
Komforto sumetimais temperatūra
gali būti pakeista tik nedideliais
žingsniais.raudonas=šiltamėlynas=šaltaŠildymas neveiks pilnu pajėgumu tol,
kol variklis nepasieks įprastos
darbinės temperatūros.
Jeigu nustatyta minimali 15 ℃
temperatūra, elektroninė klimato
kontrolės sistema veikia
maksimalaus vėsinimo režimu.
Jeigu nustatyta maksimali 27 ℃
temperatūra, elektroninė klimato
kontrolės sistema veikia
maksimalaus šildymo režimu.
Pastaba
Jei klimato komforto sumetimais
reikės sumažinti temperatūrą,
funkcijos „Autostop“ veikimas gali
būti apribotas arba įsijungus
vėsinimo funkcijai variklis užsives
automatiškai.
Išjungimo-užvedimo sistema 3 117.
Ventiliatoriaus greičiui
Ventiliatoriaus apsukas galima
padidinti arba sumažinti mygtukais x.
Pasirinktas ventiliatoriaus greitis bus rodomas su x ekrane.
Jeigu ventiliatorius išjungiamas, oro
kondicionavimo sistema taip pat
išsijungia.

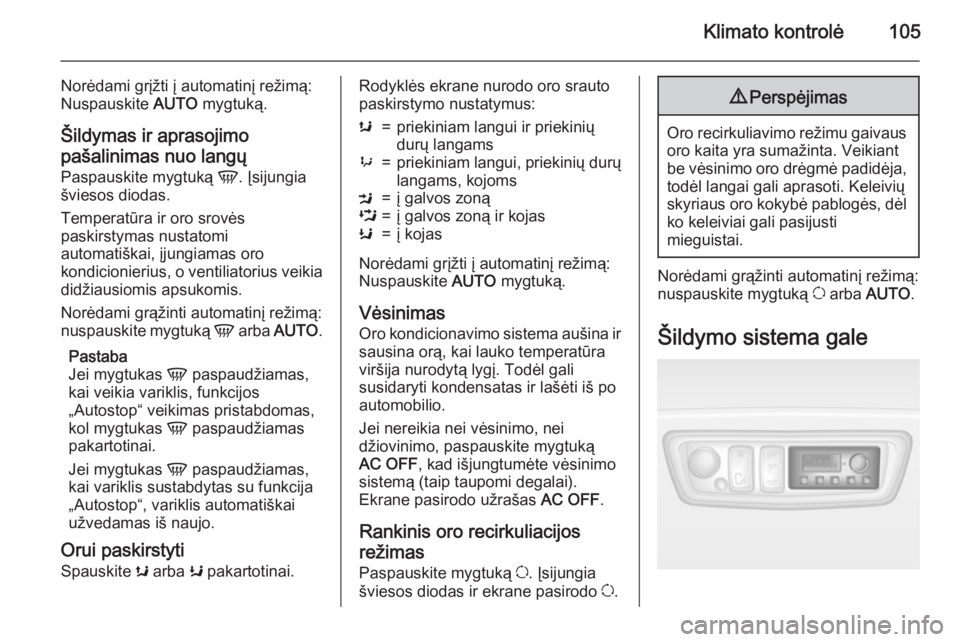

Klimato kontrolė105
Norėdami grįžti į automatinį režimą:
Nuspauskite AUTO mygtuką.
Šildymas ir aprasojimo pašalinimas nuo langų Paspauskite mygtuką V. Įsijungia
šviesos diodas.
Temperatūra ir oro srovės
paskirstymas nustatomi
automatiškai, įjungiamas oro
kondicionierius, o ventiliatorius veikia
didžiausiomis apsukomis.
Norėdami grąžinti automatinį režimą:
nuspauskite mygtuką V arba AUTO .
Pastaba
Jei mygtukas V paspaudžiamas,
kai veikia variklis, funkcijos
„Autostop“ veikimas pristabdomas,
kol mygtukas V paspaudžiamas
pakartotinai.
Jei mygtukas V paspaudžiamas,
kai variklis sustabdytas su funkcija
„Autostop“, variklis automatiškai
užvedamas iš naujo.
Orui paskirstyti
Spauskite s arba K pakartotinai.Rodyklės ekrane nurodo oro srauto
paskirstymo nustatymus:s=priekiniam langui ir priekinių
durų langams9=priekiniam langui, priekinių durų langams, kojomsM=į galvos zonąL=į galvos zoną ir kojasK=į kojas
Norėdami grįžti į automatinį režimą:
Nuspauskite AUTO mygtuką.
Vėsinimas Oro kondicionavimo sistema aušina ir
sausina orą, kai lauko temperatūra
viršija nurodytą lygį. Todėl gali
susidaryti kondensatas ir lašėti iš po
automobilio.
Jei nereikia nei vėsinimo, nei
džiovinimo, paspauskite mygtuką
AC OFF , kad išjungtumėte vėsinimo
sistemą (taip taupomi degalai).
Ekrane pasirodo užrašas AC OFF.
Rankinis oro recirkuliacijos režimas Paspauskite mygtuką u. Įsijungia
šviesos diodas ir ekrane pasirodo u.
9 Perspėjimas
Oro recirkuliavimo režimu gaivaus
oro kaita yra sumažinta. Veikiant
be vėsinimo oro drėgmė padidėja, todėl langai gali aprasoti. Keleivių
skyriaus oro kokybė pablogės, dėl ko keleiviai gali pasijusti
mieguistai.
Norėdami grąžinti automatinį režimą:
nuspauskite mygtuką u arba AUTO .
Šildymo sistema gale

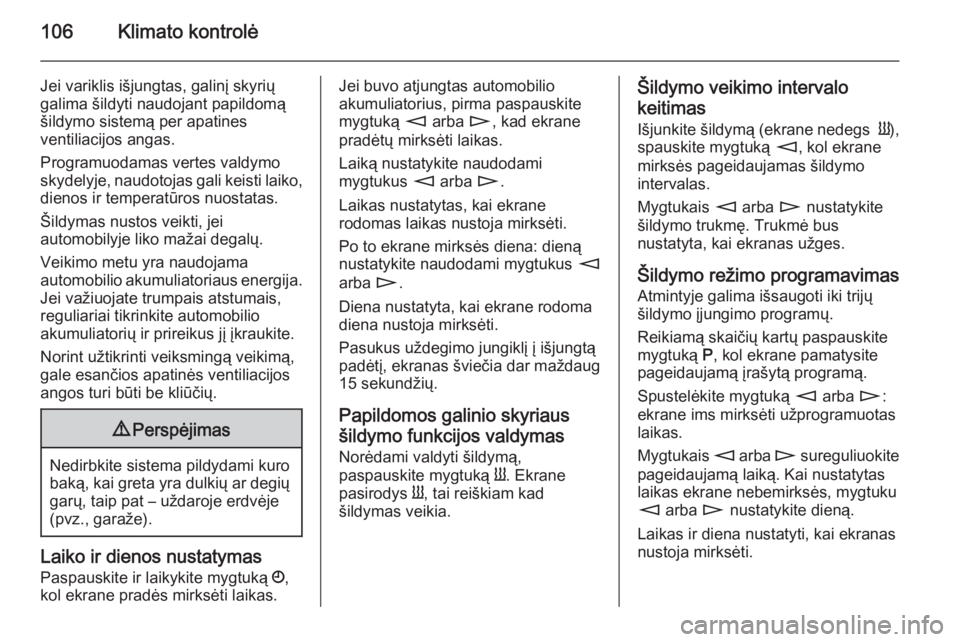

106Klimato kontrolė
Jei variklis išjungtas, galinį skyrių
galima šildyti naudojant papildomą
šildymo sistemą per apatines
ventiliacijos angas.
Programuodamas vertes valdymo
skydelyje, naudotojas gali keisti laiko,
dienos ir temperatūros nuostatas.
Šildymas nustos veikti, jei
automobilyje liko mažai degalų.
Veikimo metu yra naudojama
automobilio akumuliatoriaus energija. Jei važiuojate trumpais atstumais,
reguliariai tikrinkite automobilio
akumuliatorių ir prireikus jį įkraukite.
Norint užtikrinti veiksmingą veikimą,
gale esančios apatinės ventiliacijos
angos turi būti be kliūčių.9 Perspėjimas
Nedirbkite sistema pildydami kuro
baką, kai greta yra dulkių ar degių garų, taip pat – uždaroje erdvėje
(pvz., garaže).
Laiko ir dienos nustatymas
Paspauskite ir laikykite mygtuką Ö,
kol ekrane pradės mirksėti laikas.
Jei buvo atjungtas automobilio
akumuliatorius, pirma paspauskite
mygtuką m arba n, kad ekrane
pradėtų mirksėti laikas.
Laiką nustatykite naudodami
mygtukus m arba n.
Laikas nustatytas, kai ekrane
rodomas laikas nustoja mirksėti.
Po to ekrane mirksės diena: dieną
nustatykite naudodami mygtukus m
arba n.
Diena nustatyta, kai ekrane rodoma diena nustoja mirksėti.
Pasukus uždegimo jungiklį į išjungtą
padėtį, ekranas šviečia dar maždaug
15 sekundžių.
Papildomos galinio skyriaus
šildymo funkcijos valdymas
Norėdami valdyti šildymą,
paspauskite mygtuką Y. Ekrane
pasirodys Y, tai reiškiam kad
šildymas veikia.Šildymo veikimo intervalo
keitimas Išjunkite šildymą (ekrane nedegs Y),
spauskite mygtuką m, kol ekrane
mirksės pageidaujamas šildymo
intervalas.
Mygtukais m arba n nustatykite
šildymo trukmę. Trukmė bus
nustatyta, kai ekranas užges.
Šildymo režimo programavimas
Atmintyje galima išsaugoti iki trijų
šildymo įjungimo programų.
Reikiamą skaičių kartų paspauskite
mygtuką P, kol ekrane pamatysite
pageidaujamą įrašytą programą.
Spustelėkite mygtuką m arba n:
ekrane ims mirksėti užprogramuotas laikas.
Mygtukais m arba n sureguliuokite
pageidaujamą laiką. Kai nustatytas
laikas ekrane nebemirksės, mygtuku
m arba n nustatykite dieną.
Laikas ir diena nustatyti, kai ekranas
nustoja mirksėti.

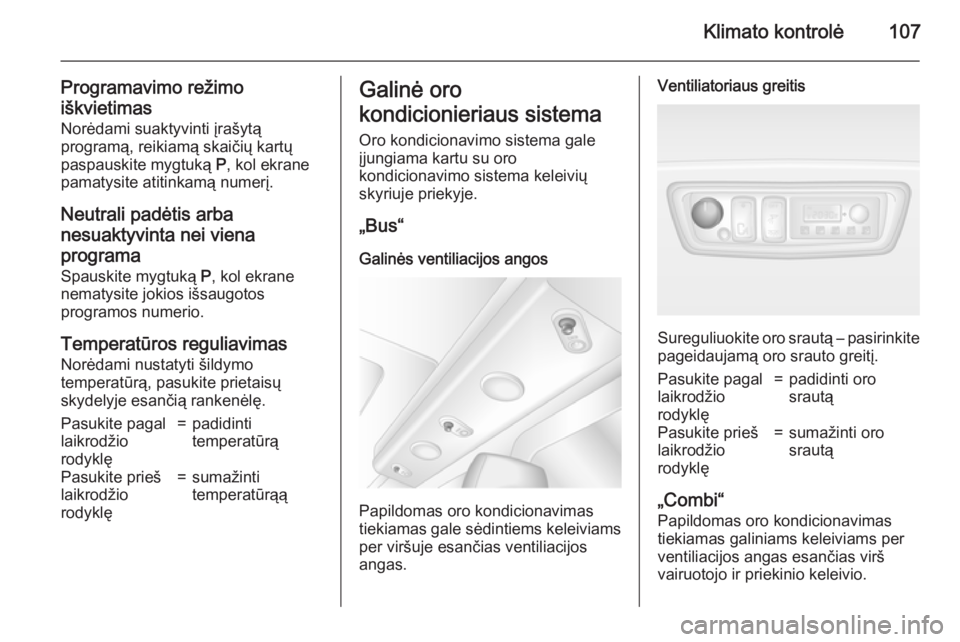

Klimato kontrolė107
Programavimo režimo
iškvietimas
Norėdami suaktyvinti įrašytą
programą, reikiamą skaičių kartų
paspauskite mygtuką P, kol ekrane
pamatysite atitinkamą numerį.
Neutrali padėtis arbanesuaktyvinta nei viena
programa Spauskite mygtuką P, kol ekrane
nematysite jokios išsaugotos
programos numerio.
Temperatūros reguliavimas
Norėdami nustatyti šildymo
temperatūrą, pasukite prietaisų
skydelyje esančią rankenėlę.Pasukite pagal
laikrodžio
rodyklę=padidinti
temperatūrąPasukite prieš
laikrodžio
rodyklę=sumažinti
temperatūrąąGalinė oro
kondicionieriaus sistema
Oro kondicionavimo sistema gale
įjungiama kartu su oro
kondicionavimo sistema keleivių
skyriuje priekyje.
„Bus“Galinės ventiliacijos angos
Papildomas oro kondicionavimas
tiekiamas gale sėdintiems keleiviams per viršuje esančias ventiliacijos
angas.
Ventiliatoriaus greitis
Sureguliuokite oro srautą – pasirinkite
pageidaujamą oro srauto greitį.
Pasukite pagal
laikrodžio
rodyklę=padidinti oro
srautąPasukite prieš
laikrodžio
rodyklę=sumažinti oro
srautą
„Combi“
Papildomas oro kondicionavimas
tiekiamas galiniams keleiviams per
ventiliacijos angas esančias virš
vairuotojo ir priekinio keleivio.

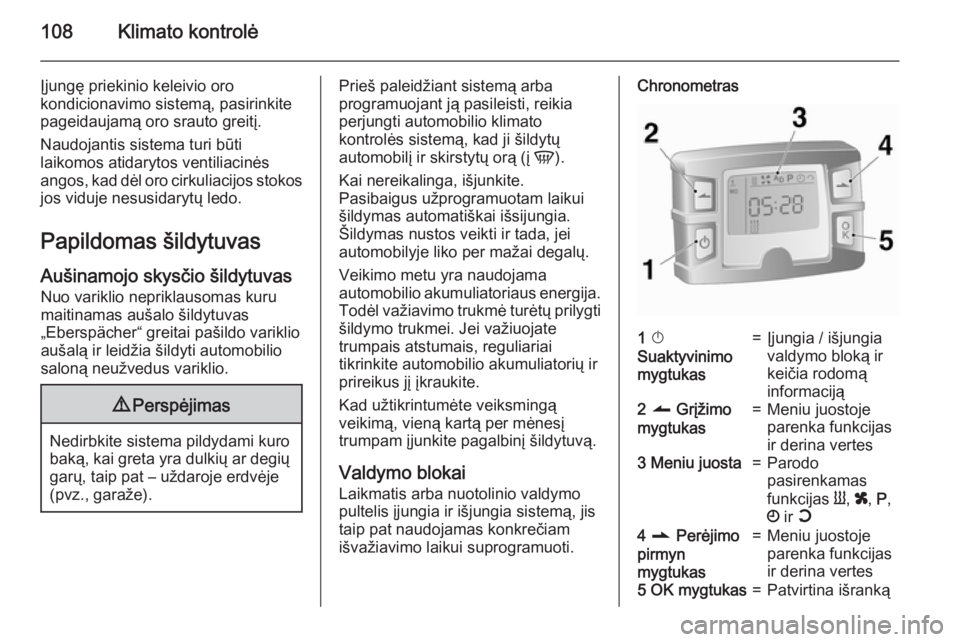

108Klimato kontrolė
Įjungę priekinio keleivio oro
kondicionavimo sistemą, pasirinkite
pageidaujamą oro srauto greitį.
Naudojantis sistema turi būti
laikomos atidarytos ventiliacinės
angos, kad dėl oro cirkuliacijos stokos
jos viduje nesusidarytų ledo.
Papildomas šildytuvas Aušinamojo skysčio šildytuvas Nuo variklio nepriklausomas kuru
maitinamas aušalo šildytuvas
„Eberspächer“ greitai pašildo variklio
aušalą ir leidžia šildyti automobilio
saloną neužvedus variklio.9 Perspėjimas
Nedirbkite sistema pildydami kuro
baką, kai greta yra dulkių ar degių garų, taip pat – uždaroje erdvėje
(pvz., garaže).
Prieš paleidžiant sistemą arba
programuojant ją pasileisti, reikia
perjungti automobilio klimato
kontrolės sistemą, kad ji šildytų
automobilį ir skirstytų orą (į V).
Kai nereikalinga, išjunkite.
Pasibaigus užprogramuotam laikui
šildymas automatiškai išsijungia.
Šildymas nustos veikti ir tada, jei
automobilyje liko per mažai degalų.
Veikimo metu yra naudojama
automobilio akumuliatoriaus energija.
Todėl važiavimo trukmė turėtų prilygti
šildymo trukmei. Jei važiuojate
trumpais atstumais, reguliariai
tikrinkite automobilio akumuliatorių ir
prireikus jį įkraukite.
Kad užtikrintumėte veiksmingą
veikimą, vieną kartą per mėnesį
trumpam įjunkite pagalbinį šildytuvą.
Valdymo blokai
Laikmatis arba nuotolinio valdymo
pultelis įjungia ir išjungia sistemą, jis
taip pat naudojamas konkrečiam
išvažiavimo laikui suprogramuoti.Chronometras1 X
Suaktyvinimo
mygtukas=Įjungia / išjungia
valdymo bloką ir
keičia rodomą
informaciją2 q Grįžimo
mygtukas=Meniu juostoje
parenka funkcijas
ir derina vertes3 Meniu juosta=Parodo
pasirenkamas
funkcijas Y, x , P ,
Ö ir Y4 r Perėjimo
pirmyn
mygtukas=Meniu juostoje
parenka funkcijas
ir derina vertes5 OK mygtukas=Patvirtina išranką

Klimato kontrolė109
Nuotolinis valdymas
Valdymo mygtukai veikia lygiai taip
pat, kaip aprašyta apie laikmatį
pirmiau.
Norint suaktyvinti nuotolinio valdymo
pultelį, reikia paspausti suaktyvinimo
mygtuką X ir atleisti jį, kai ekrane
pasirodo meniu juosta. Ekrane
trumpam pasirodo signalo
indikatorius ir SENd, po to pateikiama
temperatūra.
9 Perspėjimas
Prieš pildant kurą būtina išjungti
nuotolinio valdymo bloką ir
šildytuvą!
Norint išjungti, reikia nuspausti ir
palaikyti suaktyvinimo mygtuką X
(kad nebūtų spustelėtas netyčia).
Nuotolinio valdymo pultelis veikia iki
600 metrų atstumu. Senkant
maitinimo elementui ir atitinkamomis
oro sąlygomis atstumas gali
sutrumpėti.
Be nuotolinio valdymo pultelio
šildymo funkciją galima įjungti
30 minučių arba išjungti, naudojantis
prietaisų skydelyje pateiktu mygtuku.
Maitinimo elemento keitimas
Jei sutrumpėja nuotolinio valdymo
pultelio veikimo nuotolis arba
pradeda mirksėti baterijos įkrovimo
ženklas, pakeiskite maitinimo
elementą.
Moneta atidarykite dangtelį ir
pakeiskite maitinimo elementą
(CR 2430 arba analogiškas).
Užtikrinkite, kad naujas maitinimo
elementas būtų įstatytas teigiama
puse ( <) nukreipta į teigiamus
kontaktus. Uždarykite dangtelį.
Senus maitinimo elementus reikia
utilizuoti pagal aplinkosaugos
įstatymus.

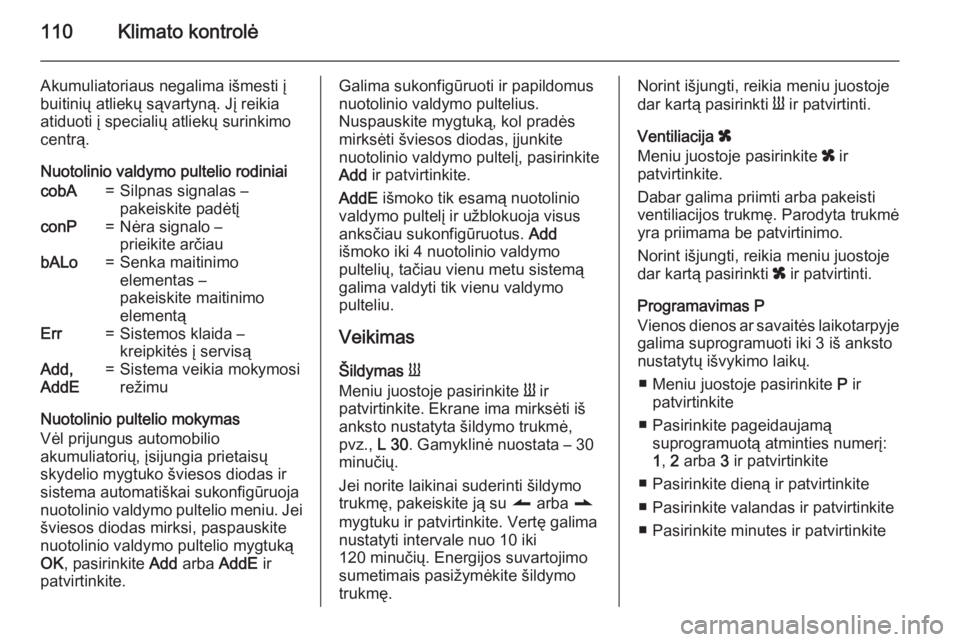

110Klimato kontrolė
Akumuliatoriaus negalima išmesti įbuitinių atliekų sąvartyną. Jį reikia
atiduoti į specialių atliekų surinkimo
centrą.
Nuotolinio valdymo pultelio rodiniaicobA=Silpnas signalas –
pakeiskite padėtįconP=Nėra signalo –
prieikite arčiaubALo=Senka maitinimo
elementas –
pakeiskite maitinimo
elementąErr=Sistemos klaida –
kreipkitės į servisąAdd,
AddE=Sistema veikia mokymosi
režimu
Nuotolinio pultelio mokymas
Vėl prijungus automobilio
akumuliatorių, įsijungia prietaisų
skydelio mygtuko šviesos diodas ir
sistema automatiškai sukonfigūruoja
nuotolinio valdymo pultelio meniu. Jei
šviesos diodas mirksi, paspauskite nuotolinio valdymo pultelio mygtuką
OK , pasirinkite Add arba AddE ir
patvirtinkite.
Galima sukonfigūruoti ir papildomus
nuotolinio valdymo pultelius.
Nuspauskite mygtuką, kol pradės
mirksėti šviesos diodas, įjunkite
nuotolinio valdymo pultelį, pasirinkite
Add ir patvirtinkite.
AddE išmoko tik esamą nuotolinio
valdymo pultelį ir užblokuoja visus
anksčiau sukonfigūruotus. Add
išmoko iki 4 nuotolinio valdymo
pultelių, tačiau vienu metu sistemą
galima valdyti tik vienu valdymo
pulteliu.
Veikimas
Šildymas Y
Meniu juostoje pasirinkite Y ir
patvirtinkite. Ekrane ima mirksėti iš
anksto nustatyta šildymo trukmė,
pvz., L 30. Gamyklinė nuostata – 30
minučių.
Jei norite laikinai suderinti šildymo
trukmę, pakeiskite ją su q arba r
mygtuku ir patvirtinkite. Vertę galima nustatyti intervale nuo 10 iki
120 minučių. Energijos suvartojimo
sumetimais pasižymėkite šildymo
trukmę.Norint išjungti, reikia meniu juostoje
dar kartą pasirinkti Y ir patvirtinti.
Ventiliacija x
Meniu juostoje pasirinkite x ir
patvirtinkite.
Dabar galima priimti arba pakeisti
ventiliacijos trukmę. Parodyta trukmė yra priimama be patvirtinimo.
Norint išjungti, reikia meniu juostoje
dar kartą pasirinkti x ir patvirtinti.
Programavimas P
Vienos dienos ar savaitės laikotarpyje galima suprogramuoti iki 3 iš anksto
nustatytų išvykimo laikų.
■ Meniu juostoje pasirinkite P ir
patvirtinkite
■ Pasirinkite pageidaujamą suprogramuotą atminties numerį:
1 , 2 arba 3 ir patvirtinkite
■ Pasirinkite dieną ir patvirtinkite
■ Pasirinkite valandas ir patvirtinkite
■ Pasirinkite minutes ir patvirtinkite
