Arrumação63Compartimento de
arrumação na consola
central
Premir o botão e deslizar a cobertura para trás.
Sistema de suporte
traseiro
Sistema de suporte traseiro
para três bicicletas
O sistema de suporte traseiro
(sistema Flex-Fix) permite a fixação
de uma bicicleta num suporte
extraível integrado na base do
veículo. É possível fixar duas
bicicletas adicionais num adaptador.
Não é permitido o transporte de
outros objectos.
A carga máxima suportada pelo
sistema de suporte traseiro é 60 kg
com adaptador e 30 kg sem
adaptador. Permite a fixação de uma bicicleta eléctrica no suporte
extraível. A carga máxima por
bicicleta no adaptador é 20 kg.
A distância entre eixos de uma
bicicleta não deve ser superior a
1,15 metros. Caso contrário, não é
possível a fixação segura de uma
bicicleta.
Quando não estiver a ser utilizado, o sistema de suporte tem de ser
novamente deslizado para o interior
do piso do veículo.
Não deve haver quaisquer outros
objectos nas bicicletas que se
possam soltar durante o transporte.

64ArrumaçãoAtenção
Se o sistema de suporte traseiro
estiver extraído e o veículo
totalmente carregado, a distância
entre o chassis e o chão será
reduzida.
Conduza cuidadosamente em
estradas com forte inclinação ou
quando passar por rampas,
lombas, etc.
Atenção
Consulte o vendedor da sua bicicleta, ante de fixar bicicletas
com quadros de carbono. As
bicicletas podem ficar danificadas.
Extracção
Abrir a porta traseira.
9 Aviso
Não deve encontrar-se ninguém
na zona de extensão do sistema
de suporte traseiro, por haver
riscos de ferimentos.
Puxar para cima a alavanca de
desengate. O sistema de suporte traseiro desengata e desliza
rapidamente para fora do pára-
-choques traseiro.
Puxar totalmente para fora o sistema
de suporte traseiro até ouvi-lo a
engatar.
Assegurar que não é possível
introduzir o sistema de suporte
traseiro sem puxar a patilha de novo.
9 Aviso
Só é permitido montar objectos no
sistema de transporte traseiro se
o sistema tiver sido bem
engatado. Se o sistema de
transporte traseiro não engatar
adequadamente, não coloque

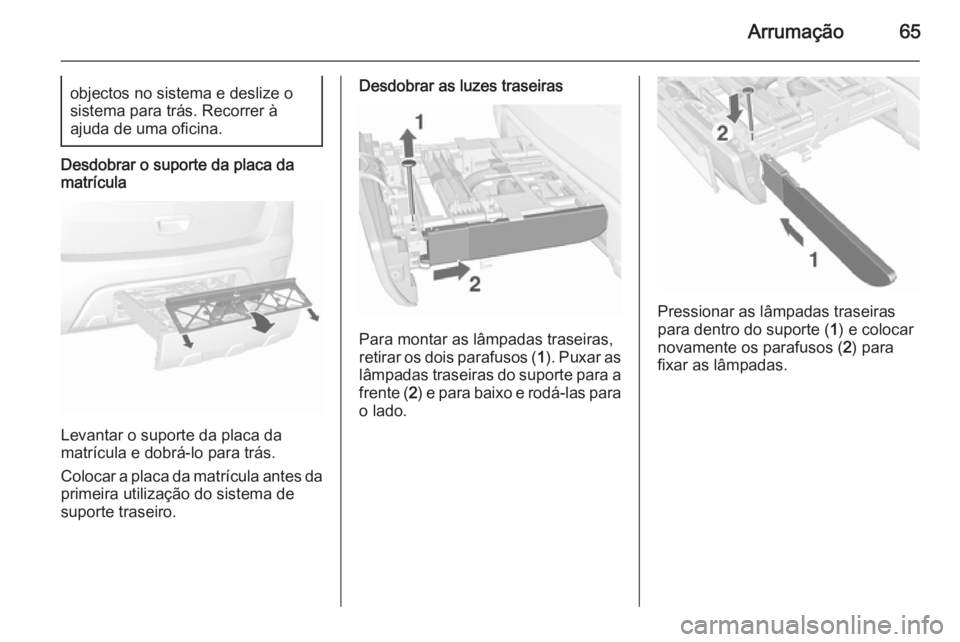

Arrumação65objectos no sistema e deslize o
sistema para trás. Recorrer à
ajuda de uma oficina.
Desdobrar o suporte da placa da
matrícula
Levantar o suporte da placa da
matrícula e dobrá-lo para trás.
Colocar a placa da matrícula antes da primeira utilização do sistema de
suporte traseiro.
Desdobrar as luzes traseiras
Para montar as lâmpadas traseiras,
retirar os dois parafusos ( 1). Puxar as
lâmpadas traseiras do suporte para a
frente ( 2) e para baixo e rodá-las para
o lado.
Pressionar as lâmpadas traseiras
para dentro do suporte ( 1) e colocar
novamente os parafusos ( 2) para
fixar as lâmpadas.

66Arrumação
Desdobrar o nicho para as rodas
Retirar a cinta e desdobrar o nicho
para as rodas.
Trancar o sistema de suporte traseiro
Retirar a cinta e rodar ambas as
alavancas de engate para os lados
até onde for possível.
Caso contrário não é possível
garantir o funcionamento seguro.
Montagem do suporte para bicicletas
Levantar o suporte na traseira ( 1) e
puxá-lo para trás.
Dobrar o suporte ( 2) para cima.

Arrumação67
Pressionar o suporte (1) para baixo e
rodar o manípulo ( 2) para trás para
engatá-lo.
Premir o botão ( 1) e remover a
secção esquerda do suporte ( 2).
Premir o botão ( 1) e inserir a secção
esquerda do suporte na secção
direita ( 2).Fixar uma bicicleta
1. Rodar os pedais para a posição,
conforme ilustrado, e colocar a
bicicleta no encaixe para a roda.
Assegurar que a bicicleta fica
centralmente nos nichos para as
rodas.

68Arrumação
2. Fixar o suporte de montagemcurto ao quadro da bicicleta.
Rodar o manípulo para a direita
para apertar.
3. Prender ambas as rodas das bicicletas nos nichos previstos
usando cintos de retenção.
4. Verificar que a bicicleta está bem fixa.Atenção
Assegurar-se que o espaço entre
a bicicleta e o veículo é de pelo
menos 5 cm. Se necessário,
liberte o guiador e rode para o
lado.
Fixação do adaptador
Quando transportar mais de uma bicicleta, o adaptador tem de ser fixo.
1. Colocar o adaptador no sistema de suporte traseiro, conforme
ilustrado.

Arrumação69
2. Rodar a alavanca (1) para a
frente, segurando-a, e em seguida baixar o adaptador ( 2) na
traseira.
3. Soltar a alavanca e verificar se o adaptador esta fixamente
encaixado.
4. Passar a correia fixada ao adaptador por baixo da alavanca
ao rebater o sistema de suporte
traseiro. Apertar o cinto.
Fixação de bicicletas adicionais
A fixação de bicicletas adicionais é feita de forma semelhante à da
primeira bicicleta. Além disso, deve
ter-se em atenção o seguinte:
1. Antes de se colocar a bicicleta, deve desdobrar-se sempre os
nichos para as rodas da bicicleta
seguinte, se necessário.
2. Rodar sempre os pedais para a posição adequada antes de
colocar a bicicleta.
3. Posicionar as bicicletas no sistema de suporte traseiro
alinhadas de forma alternada
para a esquerda e para a direita.
4. Alinhar as bicicletas com a que foi
fixa anteriormente. Os cubos das
rodas das bicicletas não podem
tocar-se.
5. Fixar as bicicletas com suportes de montagem e cintos de
retenção, tal como descrito para a
primeira bicicleta. Os suportes de montagem devem ser fixados em
paralelo.
Utilizar o suporte de montagem
comprido para fixar a segunda
bicicleta ao sistema de suporte.
Utilizar o suporte de montagem
acessório curto para fixar a
terceira bicicleta. O suporte tem

70Arrumação
de ser fixo entre os quadros dasegunda e terceira bicicletas.
6. Além disso, prender ambas as rodas da terceira bicicleta nos
encaixes das rodas utilizando as
cintas tensoras.
Recomenda-se a colocação de um sinal de aviso na última bicicleta, para
aumentar a visibilidade.
Dobrar o sistema de suporte traseiro
para trás
O sistema de suporte traseiro pode
ser rebatido para ter acesso à
bagageira.
■ Sem adaptador fixado:
Pressionar a alavanca ( 1) para
desengatá-la e segurá-la.
Puxar o suporte ( 2) para trás para
dobrar o sistema de suporte traseiro.
■ Com adaptador fixado:
9 Aviso
Cuidado ao desengatar o sistema
de suporte traseiro, pois este
inclina para trás. Risco de
ferimentos.
Segurar no quadro ( 1) da última
bicicleta com uma mão e puxar a argola ( 2) para desengatar.
Segurar a última bicicleta com ambas as mãos e dobrar o sistema
de suporte traseiro para trás.
Para aumentar a visibilidade, as
luzes traseiras do veículo são
activadas quando o sistema de
suporte traseiro é dobrado para trás.
