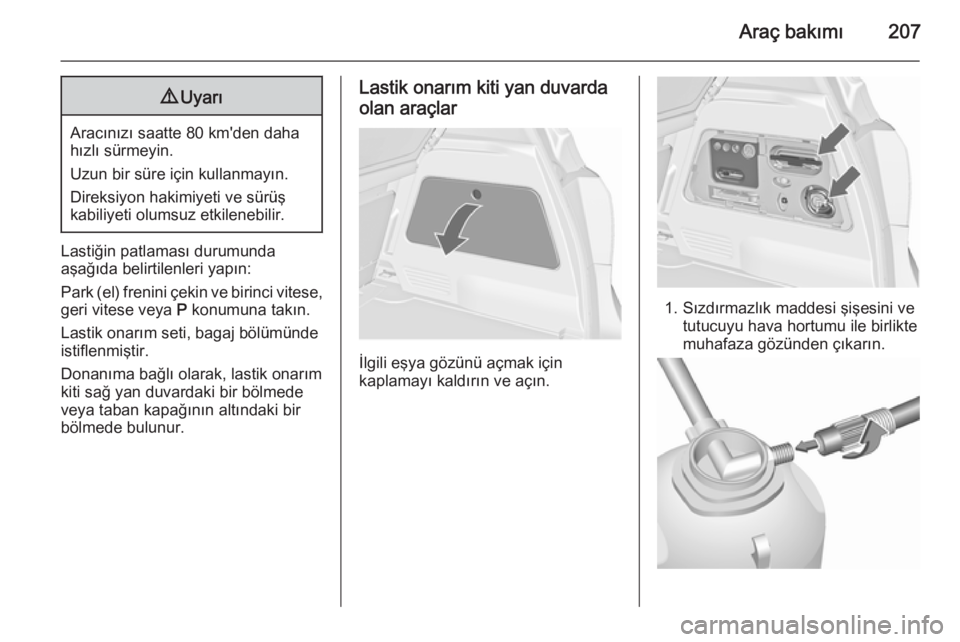

Araç bakımı2079Uyarı
Aracınızı saatte 80 km'den daha
hızlı sürmeyin.
Uzun bir süre için kullanmayın.
Direksiyon hakimiyeti ve sürüş
kabiliyeti olumsuz etkilenebilir.
Lastiğin patlaması durumunda
aşağıda belirtilenleri yapın:
Park (el) frenini çekin ve birinci vitese, geri vitese veya P konumuna takın.
Lastik onarım seti, bagaj bölümünde
istiflenmiştir.
Donanıma bağlı olarak, lastik onarım
kiti sağ yan duvardaki bir bölmede
veya taban kapağının altındaki bir
bölmede bulunur.
Lastik onarım kiti yan duvarda
olan araçlar
İlgili eşya gözünü açmak için
kaplamayı kaldırın ve açın.
1. Sızdırmazlık maddesi şişesini ve tutucuyu hava hortumu ile birlikte
muhafaza gözünden çıkarın.

208Araç bakımı

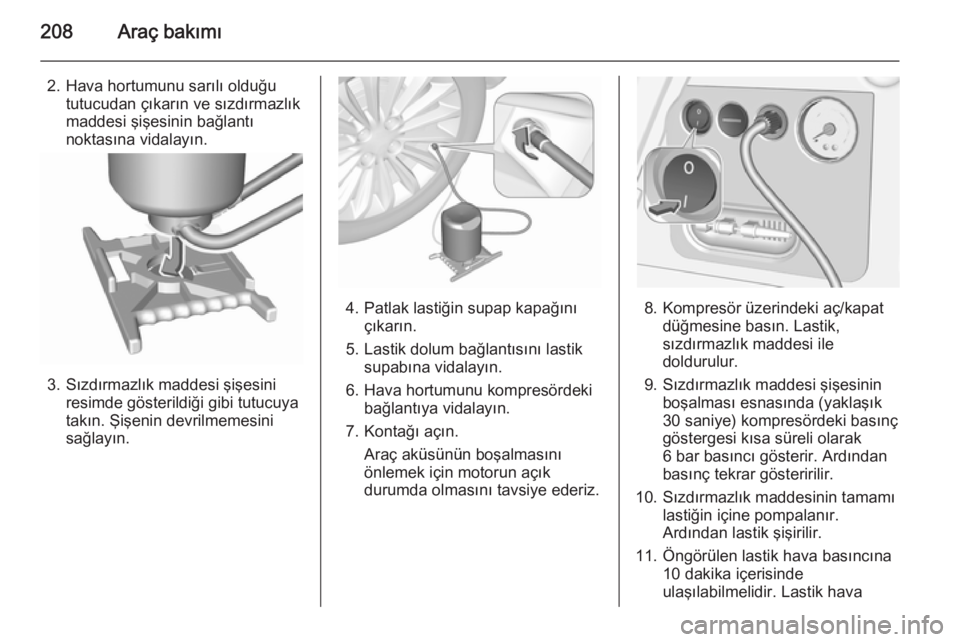

2. Hava hortumunu sarılı olduğututucudan çıkarın ve sızdırmazlık
maddesi şişesinin bağlantı
noktasına vidalayın.
3. Sızdırmazlık maddesi şişesini resimde gösterildiği gibi tutucuya
takın. Şişenin devrilmemesini
sağlayın.
4. Patlak lastiğin supap kapağını çıkarın.
5. Lastik dolum bağlantısını lastik supabına vidalayın.
6. Hava hortumunu kompresördeki bağlantıya vidalayın.
7. Kontağı açın. Araç aküsünün boşalmasını
önlemek için motorun açık
durumda olmasını tavsiye ederiz.8. Kompresör üzerindeki aç/kapat düğmesine basın. Lastik,
sızdırmazlık maddesi ile
doldurulur.
9. Sızdırmazlık maddesi şişesinin boşalması esnasında (yaklaşık
30 saniye) kompresördeki basınç
göstergesi kısa süreli olarak
6 bar basıncı gösterir. Ardından
basınç tekrar gösteririlir.
10. Sızdırmazlık maddesinin tamamı lastiğin içine pompalanır.
Ardından lastik şişirilir.
11. Öngörülen lastik hava basıncına 10 dakika içerisinde
ulaşılabilmelidir. Lastik hava

Araç bakımı209

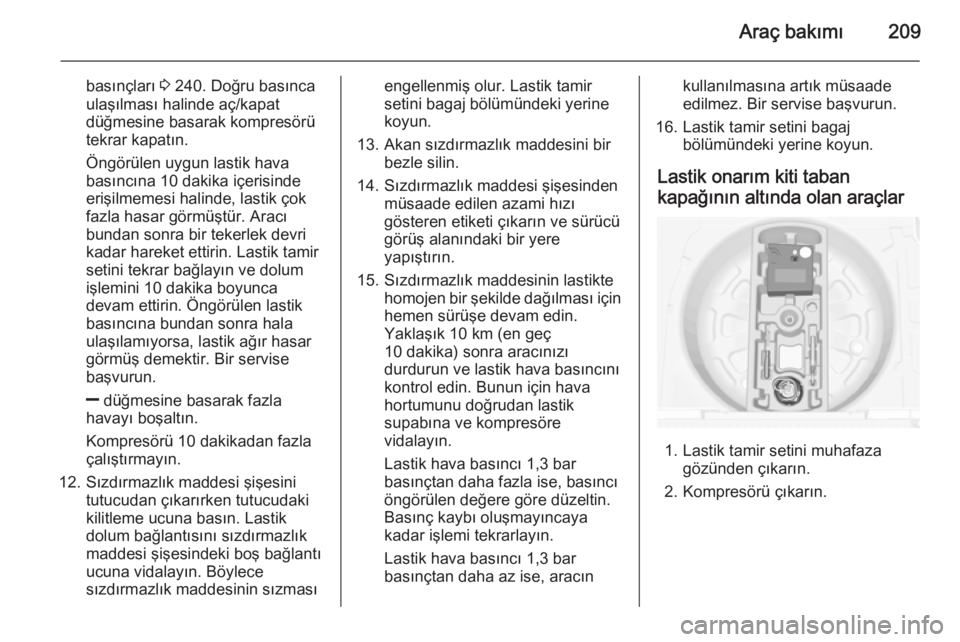

basınçları 3 240. Doğru basınca
ulaşılması halinde aç/kapat
düğmesine basarak kompresörü
tekrar kapatın.
Öngörülen uygun lastik hava
basıncına 10 dakika içerisinde
erişilmemesi halinde, lastik çok
fazla hasar görmüştür. Aracı
bundan sonra bir tekerlek devri
kadar hareket ettirin. Lastik tamir
setini tekrar bağlayın ve dolum
işlemini 10 dakika boyunca
devam ettirin. Öngörülen lastik
basıncına bundan sonra hala
ulaşılamıyorsa, lastik ağır hasar
görmüş demektir. Bir servise
başvurun.
] düğmesine basarak fazla
havayı boşaltın.
Kompresörü 10 dakikadan fazla
çalıştırmayın.
12. Sızdırmazlık maddesi şişesini tutucudan çıkarırken tutucudaki
kilitleme ucuna basın. Lastik
dolum bağlantısını sızdırmazlık
maddesi şişesindeki boş bağlantı
ucuna vidalayın. Böylece
sızdırmazlık maddesinin sızmasıengellenmiş olur. Lastik tamir
setini bagaj bölümündeki yerine
koyun.
13. Akan sızdırmazlık maddesini bir bezle silin.
14. Sızdırmazlık maddesi şişesinden müsaade edilen azami hızı
gösteren etiketi çıkarın ve sürücü
görüş alanındaki bir yere
yapıştırın.
15. Sızdırmazlık maddesinin lastikte homojen bir şekilde dağılması için
hemen sürüşe devam edin.
Yaklaşık 10 km (en geç
10 dakika) sonra aracınızı
durdurun ve lastik hava basıncını
kontrol edin. Bunun için hava
hortumunu doğrudan lastik
supabına ve kompresöre
vidalayın.
Lastik hava basıncı 1,3 bar
basınçtan daha fazla ise, basıncı öngörülen değere göre düzeltin.
Basınç kaybı oluşmayıncaya
kadar işlemi tekrarlayın.
Lastik hava basıncı 1,3 bar
basınçtan daha az ise, aracınkullanılmasına artık müsaade
edilmez. Bir servise başvurun.
16. Lastik tamir setini bagaj bölümündeki yerine koyun.
Lastik onarım kiti taban
kapağının altında olan araçlar
1. Lastik tamir setini muhafaza gözünden çıkarın.
2. Kompresörü çıkarın.

210Araç bakımı

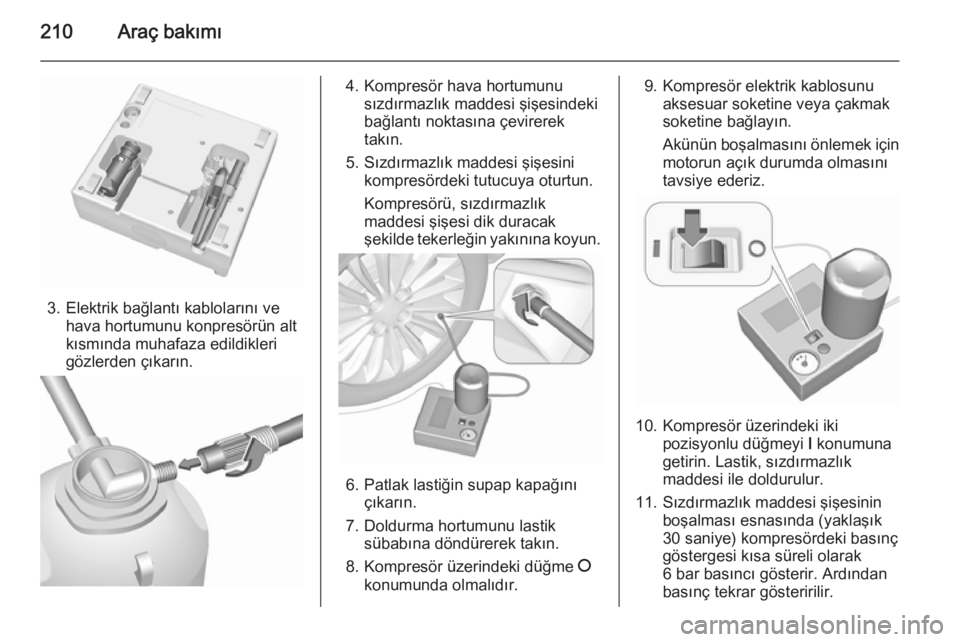

3. Elektrik bağlantı kablolarını vehava hortumunu konpresörün alt
kısmında muhafaza edildikleri
gözlerden çıkarın.
4. Kompresör hava hortumunu sızdırmazlık maddesi şişesindekibağlantı noktasına çevirerek
takın.
5. Sızdırmazlık maddesi şişesini kompresördeki tutucuya oturtun.
Kompresörü, sızdırmazlık
maddesi şişesi dik duracak
şekilde tekerleğin yakınına koyun.
6. Patlak lastiğin supap kapağını çıkarın.
7. Doldurma hortumunu lastik sübabına döndürerek takın.
8. Kompresör üzerindeki düğme J
konumunda olmalıdır.
9. Kompresör elektrik kablosunu aksesuar soketine veya çakmak
soketine bağlayın.
Akünün boşalmasını önlemek için motorun açık durumda olmasını
tavsiye ederiz.
10. Kompresör üzerindeki iki pozisyonlu düğmeyi I konumuna
getirin. Lastik, sızdırmazlık
maddesi ile doldurulur.
11. Sızdırmazlık maddesi şişesinin boşalması esnasında (yaklaşık
30 saniye) kompresördeki basınç
göstergesi kısa süreli olarak 6 bar basıncı gösterir. Ardından
basınç tekrar gösteririlir.

Araç bakımı211

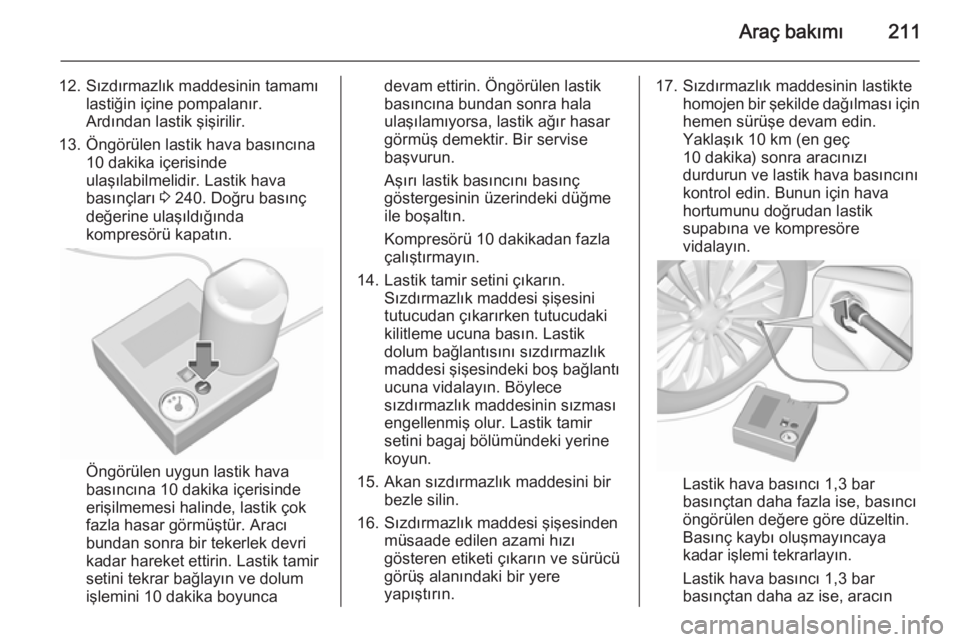

12. Sızdırmazlık maddesinin tamamılastiğin içine pompalanır.
Ardından lastik şişirilir.
13. Öngörülen lastik hava basıncına 10 dakika içerisinde
ulaşılabilmelidir. Lastik hava
basınçları 3 240. Doğru basınç
değerine ulaşıldığında
kompresörü kapatın.
Öngörülen uygun lastik hava
basıncına 10 dakika içerisinde
erişilmemesi halinde, lastik çok
fazla hasar görmüştür. Aracı
bundan sonra bir tekerlek devri
kadar hareket ettirin. Lastik tamir
setini tekrar bağlayın ve dolum
işlemini 10 dakika boyunca
devam ettirin. Öngörülen lastik
basıncına bundan sonra hala
ulaşılamıyorsa, lastik ağır hasar
görmüş demektir. Bir servise
başvurun.
Aşırı lastik basıncını basınç
göstergesinin üzerindeki düğme
ile boşaltın.
Kompresörü 10 dakikadan fazla
çalıştırmayın.
14. Lastik tamir setini çıkarın. Sızdırmazlık maddesi şişesini
tutucudan çıkarırken tutucudaki
kilitleme ucuna basın. Lastik
dolum bağlantısını sızdırmazlık
maddesi şişesindeki boş bağlantı ucuna vidalayın. Böylece
sızdırmazlık maddesinin sızması
engellenmiş olur. Lastik tamir
setini bagaj bölümündeki yerine
koyun.
15. Akan sızdırmazlık maddesini bir bezle silin.
16. Sızdırmazlık maddesi şişesinden müsaade edilen azami hızı
gösteren etiketi çıkarın ve sürücü görüş alanındaki bir yere
yapıştırın.17. Sızdırmazlık maddesinin lastikte homojen bir şekilde dağılması için
hemen sürüşe devam edin.
Yaklaşık 10 km (en geç
10 dakika) sonra aracınızı
durdurun ve lastik hava basıncını
kontrol edin. Bunun için hava
hortumunu doğrudan lastik
supabına ve kompresöre
vidalayın.
Lastik hava basıncı 1,3 bar
basınçtan daha fazla ise, basıncı
öngörülen değere göre düzeltin.
Basınç kaybı oluşmayıncaya
kadar işlemi tekrarlayın.
Lastik hava basıncı 1,3 bar
basınçtan daha az ise, aracın

212Araç bakımı
kullanılmasına artık müsaade
edilmez. Bir servise başvurun.
18. Lastik tamir setini bagaj bölümündeki yerine koyun.
Genel Bilgiler Not
Onarılmış lastikler sürüş konforunu
oldukça azaltır, bu sebeple bu lastiği en kısa zamanda değiştirin.
Anormal bir ses duyduğunuzda veya
kompresör çok ısınırsa, kompresörü en az 30 dakika kapatın.
Entegre edilmiş olan emniyet valfı
7 bar basınçta açılır.
Lastik tamir setinin son kullanma
tarihine dikkat edin. Son kullanma
tarihinin geçmesinin ardından
sızdırmazlık özelliği kalmaz.
Sızdırmazlık maddesi şişesi
üzerindeki kullanma süresini dikkate alın.
Kullanılan sızdırmazlık maddesi şişesini değiştirin. Kullanılmış lastik
tamir setinin kanuni talimatlara
uygun olarak atılmasını sağlayın.Kompresör ve sızdırmazlık maddesi
yaklaşık -30 °C'den itibaren
kullanılabilir.
Birlikte verilen adaptörler örn. top, şişme yatak, bot gibi nesnelerin
şişirilmesi için kullanılabilir. Bu
parçalar kompresörün alt kısmında bulunur. Çıkarmak için kompresör
hava hortumunu çevirin ve adaptörü
çekin.
Tekerlek değiştirme Bir stepne yerine lastik tamir seti
konulmuş olabilir 3 206.
Aşağıda belirtilen hazırlıkları yapın ve açıklamaları dikkate alın:
■ Aracı düz, sağlam ve kaygan olmayan bir zemin üzerine park
edin. Ön tekerleklerin düz bakması
gerekir.
■ Park (el) frenini çekin ve birinci vitese, geri vitese veya P
konumuna takın.
■ Stepneyi çıkarın 3 215.
■ Asla birden fazla tekerleği aynı anda değiştirmeyin.■ Krikoyu yalnız tekerlekpatladığında tekerleği değiştirmek
için kullanın, yaz ve kış lastiği
değişikliklerinde kullanmayın.
■ Kriko bakım gerektirmez.
■ Krikonun dayandığı zemin yumuşaksa, krikonun altına
maksimum 1 cm kalınlığında
sağlam bir altlık konulmalıdır.
■ Krikoya almadan önce ağır nesneleri araçtan çıkarın.
■ Kaldırılmış olan araçta yolcu veya hayvan bulunmamalıdır.
■ Krikoyla kaldırılmış olan bir aracın altına asla girmeyin.
■ Araç kriko ile kaldırılmış konumdayken, motoru
çalıştırmayın.
■ Tekerlek bijonlarını vidalamadan önce temizleyin ve piyasada
bulunan bir gres yağı ile bijon
cıvatalarının konik ucunu hafifçe
gresleyin.9 Uyarı
Büjon dişlerine gres sürmeyin.

Araç bakımı213

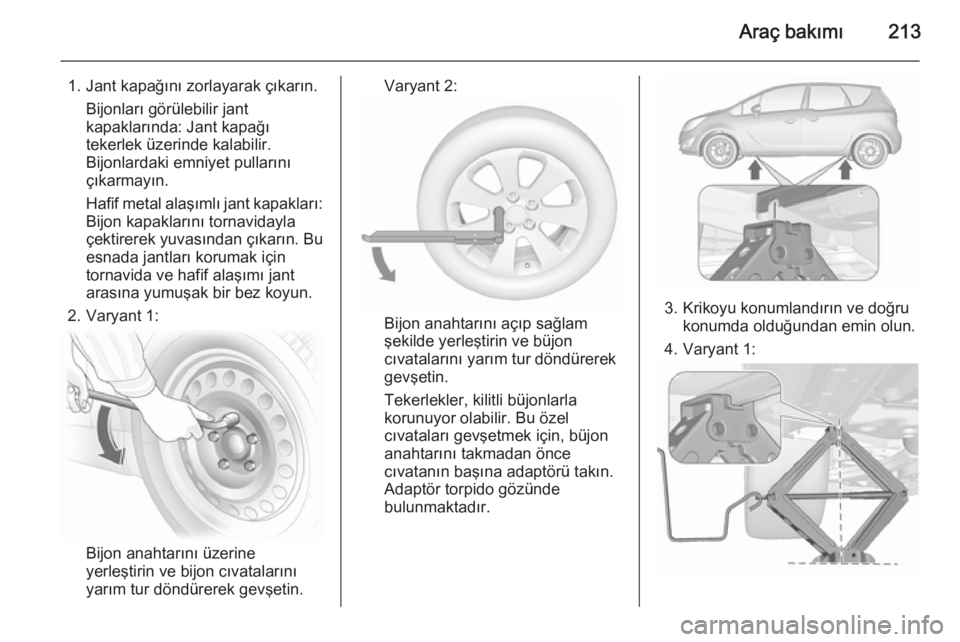

1. Jant kapağını zorlayarak çıkarın.Bijonları görülebilir jantkapaklarında: Jant kapağı
tekerlek üzerinde kalabilir.
Bijonlardaki emniyet pullarını
çıkarmayın.
Hafif metal alaşımlı jant kapakları: Bijon kapaklarını tornavidayla
çektirerek yuvasından çıkarın. Bu
esnada jantları korumak için
tornavida ve hafif alaşımı jant
arasına yumuşak bir bez koyun.
2. Varyant 1:
Bijon anahtarını üzerine
yerleştirin ve bijon cıvatalarını
yarım tur döndürerek gevşetin.
Varyant 2:
Bijon anahtarını açıp sağlam
şekilde yerleştirin ve büjon
cıvatalarını yarım tur döndürerek
gevşetin.
Tekerlekler, kilitli büjonlarla
korunuyor olabilir. Bu özel
cıvataları gevşetmek için, büjon
anahtarını takmadan önce
cıvatanın başına adaptörü takın.
Adaptör torpido gözünde
bulunmaktadır.3. Krikoyu konumlandırın ve doğru konumda olduğundan emin olun.
4. Varyant 1:

214Araç bakımı

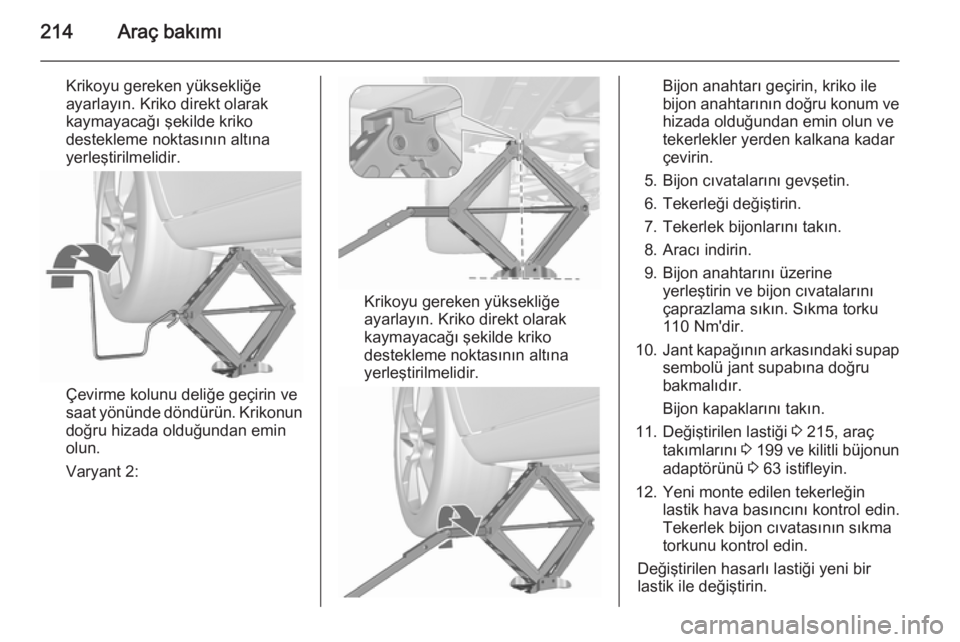

Krikoyu gereken yüksekliğe
ayarlayın. Kriko direkt olarak kaymayacağı şekilde kriko
destekleme noktasının altına
yerleştirilmelidir.
Çevirme kolunu deliğe geçirin ve
saat yönünde döndürün. Krikonun
doğru hizada olduğundan emin
olun.
Varyant 2:
Krikoyu gereken yüksekliğe
ayarlayın. Kriko direkt olarak
kaymayacağı şekilde kriko
destekleme noktasının altına
yerleştirilmelidir.
Bijon anahtarı geçirin, kriko ile
bijon anahtarının doğru konum ve hizada olduğundan emin olun ve
tekerlekler yerden kalkana kadar
çevirin.
5. Bijon cıvatalarını gevşetin.
6. Tekerleği değiştirin.
7. Tekerlek bijonlarını takın.
8. Aracı indirin.
9. Bijon anahtarını üzerine yerleştirin ve bijon cıvatalarını
çaprazlama sıkın. Sıkma torku
110 Nm'dir.
10. Jant kapağının arkasındaki supap
sembolü jant supabına doğru
bakmalıdır.
Bijon kapaklarını takın.
11. Değiştirilen lastiği 3 215, araç
takımlarını 3 199 ve kilitli büjonun
adaptörünü 3 63 istifleyin.
12. Yeni monte edilen tekerleğin lastik hava basıncını kontrol edin.
Tekerlek bijon cıvatasının sıkma
torkunu kontrol edin.
Değiştirilen hasarlı lastiği yeni bir
lastik ile değiştirin.
