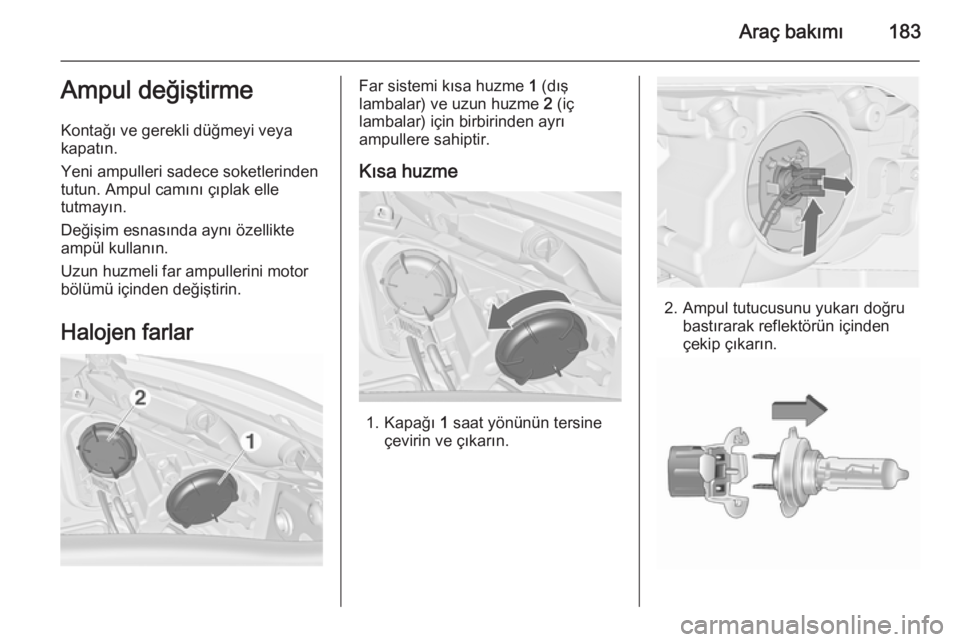

Araç bakımı183Ampul değiştirme
Kontağı ve gerekli düğmeyi veya
kapatın.
Yeni ampulleri sadece soketlerinden
tutun. Ampul camını çıplak elle
tutmayın.
Değişim esnasında aynı özellikte
ampül kullanın.
Uzun huzmeli far ampullerini motor
bölümü içinden değiştirin.
Halojen farlarFar sistemi kısa huzme 1 (dış
lambalar) ve uzun huzme 2 (iç
lambalar) için birbirinden ayrı
ampullere sahiptir.
Kısa huzme
1. Kapağı 1 saat yönünün tersine
çevirin ve çıkarın.
2. Ampul tutucusunu yukarı doğru bastırarak reflektörün içinden
çekip çıkarın.

184Araç bakımı

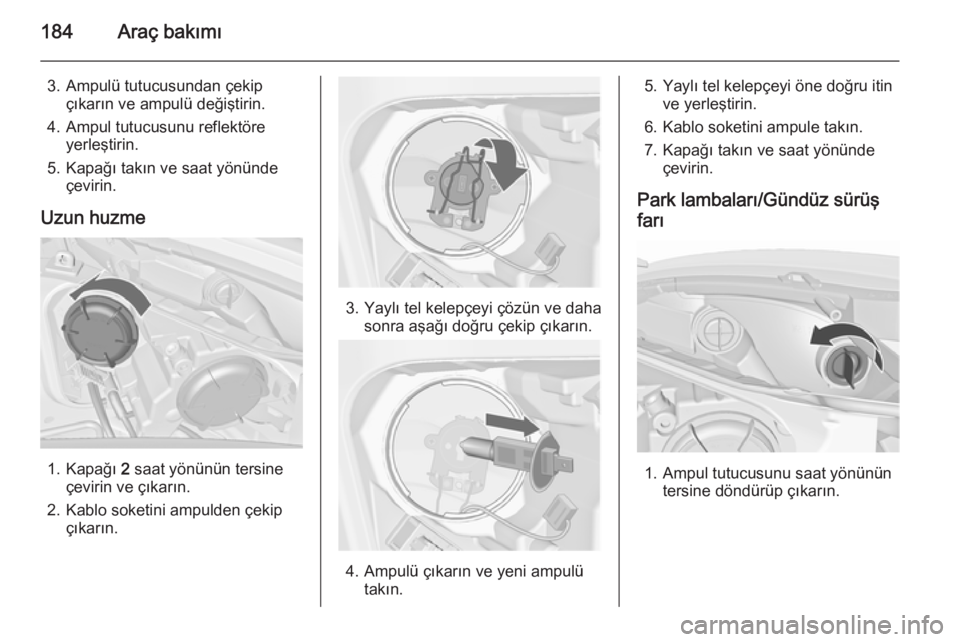

3. Ampulü tutucusundan çekipçıkarın ve ampulü değiştirin.
4. Ampul tutucusunu reflektöre yerleştirin.
5. Kapağı takın ve saat yönünde çevirin.
Uzun huzme
1. Kapağı 2 saat yönünün tersine
çevirin ve çıkarın.
2. Kablo soketini ampulden çekip çıkarın.
3. Yaylı tel kelepçeyi çözün ve dahasonra aşağı doğru çekip çıkarın.
4. Ampulü çıkarın ve yeni ampulütakın.
5. Yaylı tel kelepçeyi öne doğru itin ve yerleştirin.
6. Kablo soketini ampule takın. 7. Kapağı takın ve saat yönünde çevirin.
Park lambaları/Gündüz sürüş
farı
1. Ampul tutucusunu saat yönünün tersine döndürüp çıkarın.

Araç bakımı185

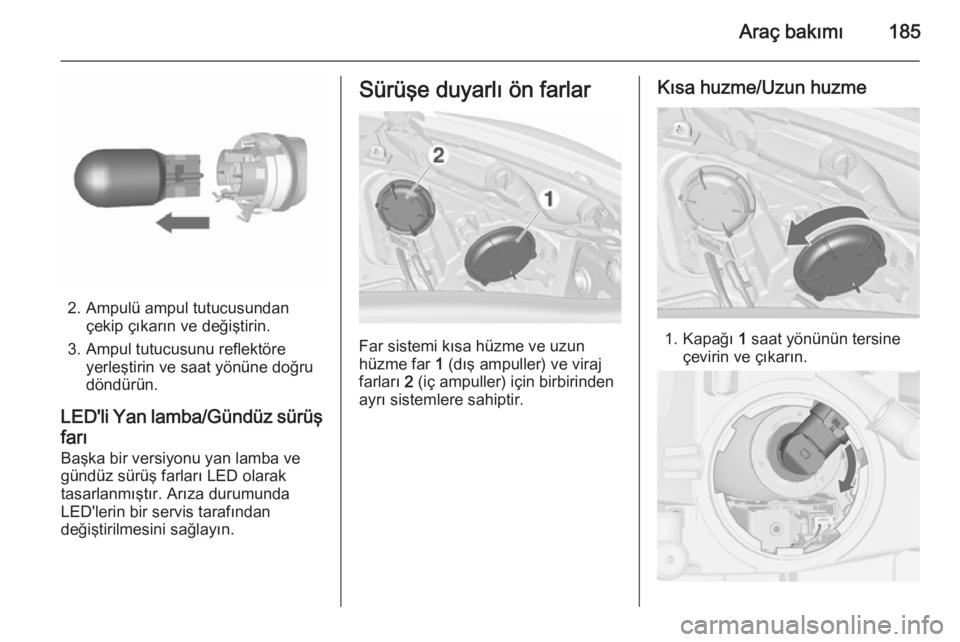

2. Ampulü ampul tutucusundançekip çıkarın ve değiştirin.
3. Ampul tutucusunu reflektöre yerleştirin ve saat yönüne doğru
döndürün.
LED'li Yan lamba/Gündüz sürüş
farı Başka bir versiyonu yan lamba ve
gündüz sürüş farları LED olarak
tasarlanmıştır. Arıza durumunda
LED'lerin bir servis tarafından
değiştirilmesini sağlayın.
Sürüşe duyarlı ön farlar
Far sistemi kısa hüzme ve uzun
hüzme far 1 (dış ampuller) ve viraj
farları 2 (iç ampuller) için birbirinden
ayrı sistemlere sahiptir.
Kısa huzme/Uzun huzme
1. Kapağı 1 saat yönünün tersine
çevirin ve çıkarın.

186Araç bakımı

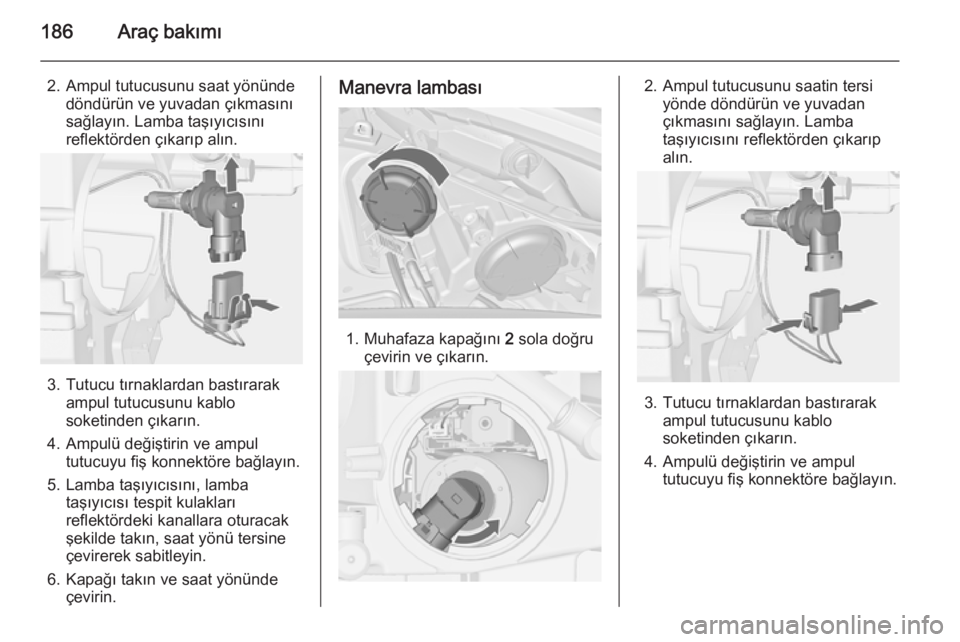

2. Ampul tutucusunu saat yönündedöndürün ve yuvadan çıkmasını
sağlayın. Lamba taşıyıcısını
reflektörden çıkarıp alın.
3. Tutucu tırnaklardan bastırarak ampul tutucusunu kablo
soketinden çıkarın.
4. Ampulü değiştirin ve ampul tutucuyu fiş konnektöre bağlayın.
5. Lamba taşıyıcısını, lamba taşıyıcısı tespit kulaklarıreflektördeki kanallara oturacak
şekilde takın, saat yönü tersine
çevirerek sabitleyin.
6. Kapağı takın ve saat yönünde çevirin.
Manevra lambası
1. Muhafaza kapağını 2 sola doğru
çevirin ve çıkarın.
2. Ampul tutucusunu saatin tersi yönde döndürün ve yuvadan
çıkmasını sağlayın. Lamba
taşıyıcısını reflektörden çıkarıp
alın.
3. Tutucu tırnaklardan bastırarak ampul tutucusunu kablo
soketinden çıkarın.
4. Ampulü değiştirin ve ampul tutucuyu fiş konnektöre bağlayın.

Araç bakımı187

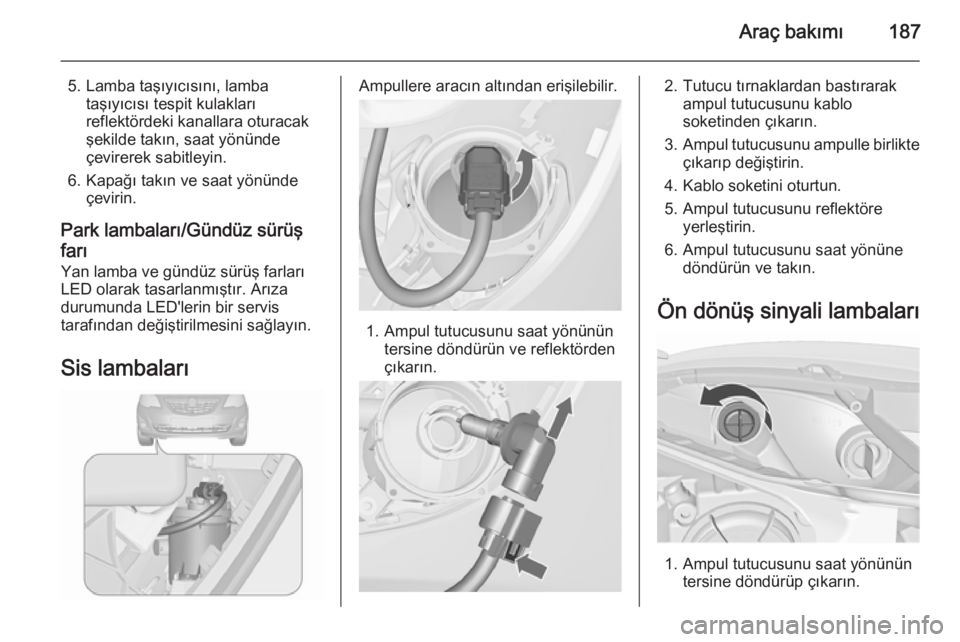

5. Lamba taşıyıcısını, lambataşıyıcısı tespit kulakları
reflektördeki kanallara oturacak
şekilde takın, saat yönünde
çevirerek sabitleyin.
6. Kapağı takın ve saat yönünde çevirin.
Park lambaları/Gündüz sürüş
farı Yan lamba ve gündüz sürüş farlarıLED olarak tasarlanmıştır. Arıza
durumunda LED'lerin bir servis
tarafından değiştirilmesini sağlayın.
Sis lambalarıAmpullere aracın altından erişilebilir.
1. Ampul tutucusunu saat yönünün tersine döndürün ve reflektörden
çıkarın.
2. Tutucu tırnaklardan bastırarak ampul tutucusunu kablo
soketinden çıkarın.
3. Ampul tutucusunu ampulle birlikte
çıkarıp değiştirin.
4. Kablo soketini oturtun.
5. Ampul tutucusunu reflektöre yerleştirin.
6. Ampul tutucusunu saat yönüne döndürün ve takın.
Ön dönüş sinyali lambaları
1. Ampul tutucusunu saat yönünün tersine döndürüp çıkarın.

188Araç bakımı

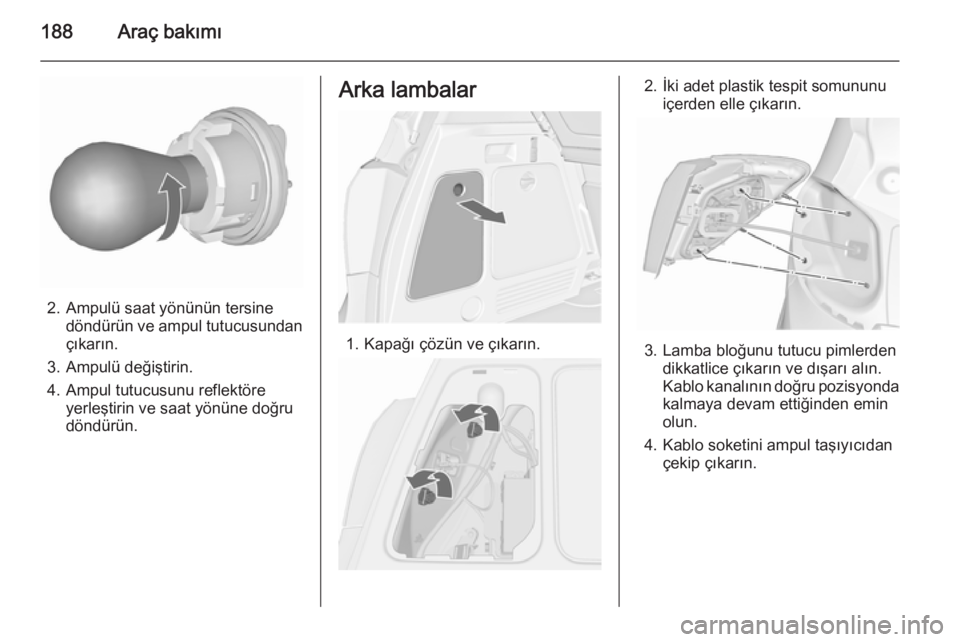

2. Ampulü saat yönünün tersinedöndürün ve ampul tutucusundan
çıkarın.
3. Ampulü değiştirin.
4. Ampul tutucusunu reflektöre yerleştirin ve saat yönüne doğru
döndürün.
Arka lambalar
1. Kapağı çözün ve çıkarın.
2. İki adet plastik tespit somununu içerden elle çıkarın.
3. Lamba bloğunu tutucu pimlerden dikkatlice çıkarın ve dışarı alın.
Kablo kanalının doğru pozisyonda kalmaya devam ettiğinden emin
olun.
4. Kablo soketini ampul taşıyıcıdan çekip çıkarın.

Araç bakımı189

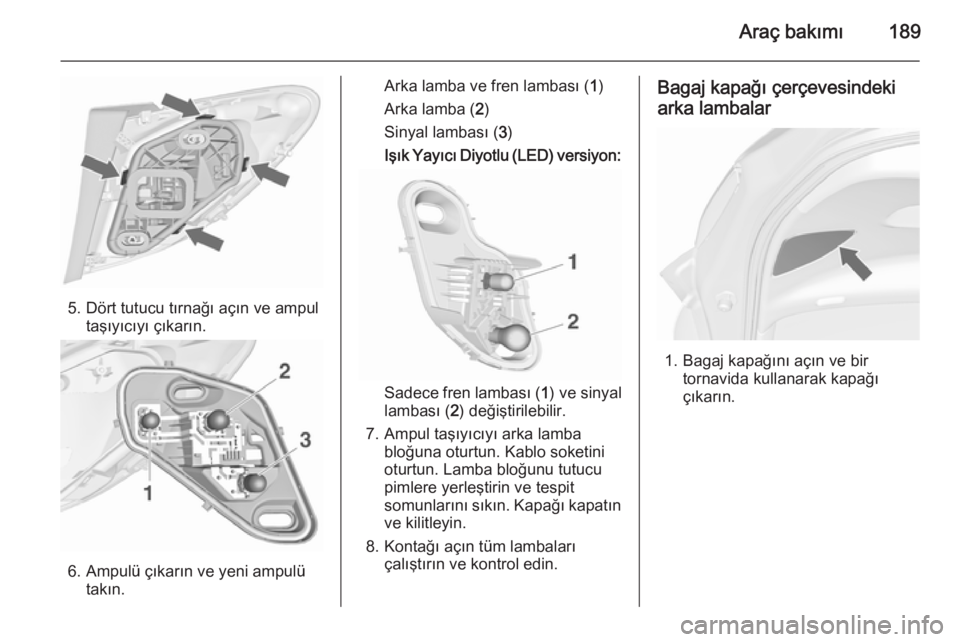

5. Dört tutucu tırnağı açın ve ampultaşıyıcıyı çıkarın.
6. Ampulü çıkarın ve yeni ampulütakın.
Arka lamba ve fren lambası ( 1)
Arka lamba ( 2)
Sinyal lambası ( 3)
Işık Yayıcı Diyotlu (LED) versiyon:
Sadece fren lambası ( 1) ve sinyal
lambası ( 2) değiştirilebilir.
7. Ampul taşıyıcıyı arka lamba bloğuna oturtun. Kablo soketini
oturtun. Lamba bloğunu tutucu
pimlere yerleştirin ve tespit
somunlarını sıkın. Kapağı kapatın ve kilitleyin.
8. Kontağı açın tüm lambaları çalıştırın ve kontrol edin.
Bagaj kapağı çerçevesindeki
arka lambalar
1. Bagaj kapağını açın ve bir tornavida kullanarak kapağıçıkarın.

190Araç bakımı

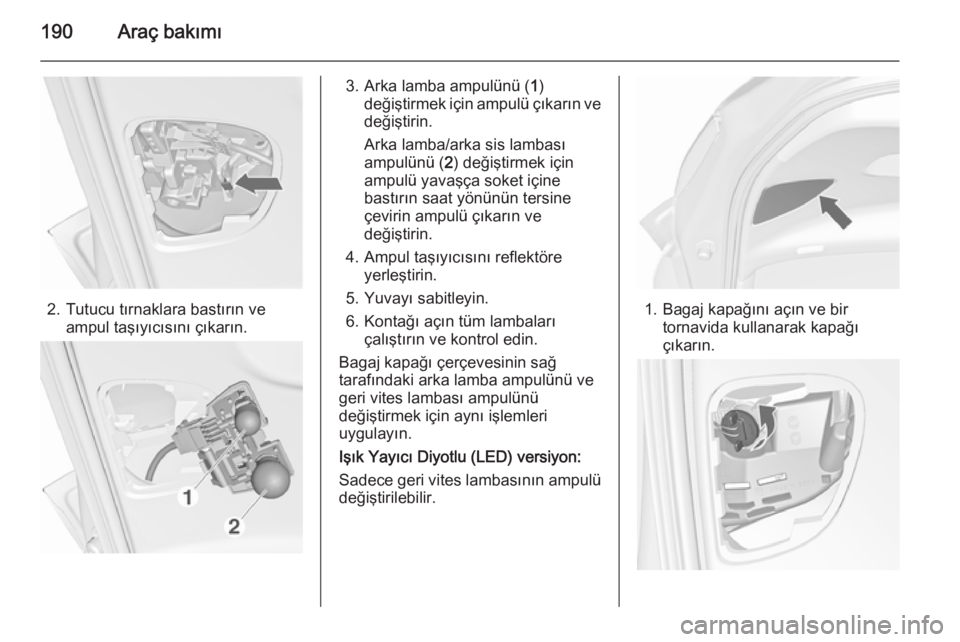

2. Tutucu tırnaklara bastırın veampul taşıyıcısını çıkarın.
3. Arka lamba ampulünü ( 1)
değiştirmek için ampulü çıkarın ve
değiştirin.
Arka lamba/arka sis lambası
ampulünü ( 2) değiştirmek için
ampulü yavaşça soket içine bastırın saat yönünün tersine
çevirin ampulü çıkarın ve
değiştirin.
4. Ampul taşıyıcısını reflektöre yerleştirin.
5. Yuvayı sabitleyin.
6. Kontağı açın tüm lambaları çalıştırın ve kontrol edin.
Bagaj kapağı çerçevesinin sağ
tarafındaki arka lamba ampulünü ve
geri vites lambası ampulünü
değiştirmek için aynı işlemleri
uygulayın.
Işık Yayıcı Diyotlu (LED) versiyon:
Sadece geri vites lambasının ampulü
değiştirilebilir.
1. Bagaj kapağını açın ve bir tornavida kullanarak kapağı
çıkarın.
