Cuidado del vehículo199Luces interioresLuz de cortesía, luces de lectura
Haga cambiar las bombillas en un ta‐
ller.
Luz del compartimento de carga
Haga cambiar las bombillas en un ta‐ ller.
Iluminación del tablero de
instrumentos
Haga cambiar las bombillas en un ta‐
ller.Sistema eléctrico
Fusibles
El fusible de repuesto debe tener la
misma especificación que el fusible
defectuoso.
Hay tres cajas de fusibles en el ve‐
hículo:
■ en la parte delantera izquierda del compartimento del motor
■ en los vehículos con volante a la iz‐
quierda, en el interior, detrás del
compartimento portaobjetos; en los
vehículos con volante a la derecha, detrás de la guantera
■ detrás de una tapa en el lado iz‐ quierdo del compartimento de
carga
Antes de sustituir un fusible, desco‐
necte el interruptor correspondiente y
el encendido.
Un fusible defectuoso puede recono‐
cerse por su filamento fundido. No
sustituya el fusible hasta que se sub‐
sane la causa de la avería.Algunas funciones pueden estar pro‐
tegidas por varios fusibles.
Puede haber fusibles insertados sin
que la función esté disponible en el
vehículo.
Page 202 of 265
200Cuidado del vehículo
Extractor de fusibles

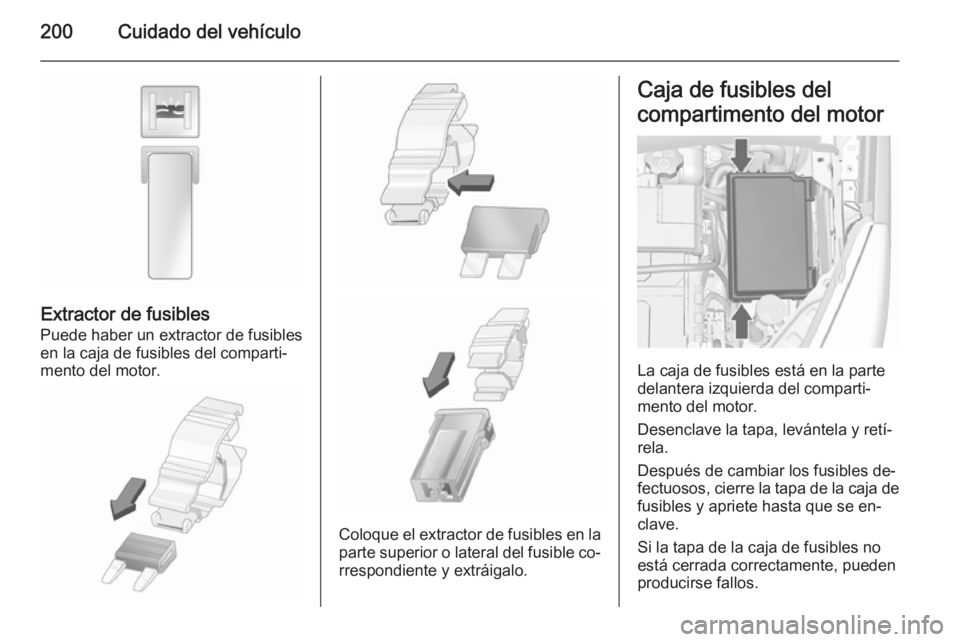

Puede haber un extractor de fusibles
en la caja de fusibles del comparti‐
mento del motor.
Coloque el extractor de fusibles en la
parte superior o lateral del fusible co‐
rrespondiente y extráigalo.
Caja de fusibles del
compartimento del motor
La caja de fusibles está en la parte
delantera izquierda del comparti‐
mento del motor.
Desenclave la tapa, levántela y retí‐
rela.
Después de cambiar los fusibles de‐
fectuosos, cierre la tapa de la caja de fusibles y apriete hasta que se en‐
clave.
Si la tapa de la caja de fusibles no
está cerrada correctamente, pueden
producirse fallos.
Page 203 of 265
Cuidado del vehículo201

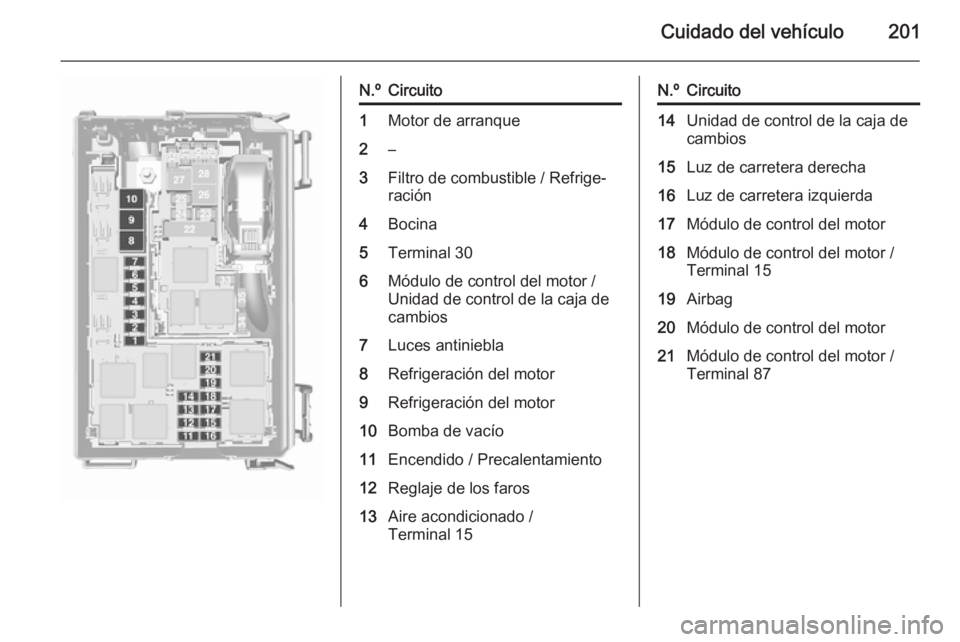

N.ºCircuito1Motor de arranque2–3Filtro de combustible / Refrige‐
ración4Bocina5Terminal 306Módulo de control del motor /
Unidad de control de la caja de
cambios7Luces antiniebla8Refrigeración del motor9Refrigeración del motor10Bomba de vacío11Encendido / Precalentamiento12Reglaje de los faros13Aire acondicionado /
Terminal 15N.ºCircuito14Unidad de control de la caja de
cambios15Luz de carretera derecha16Luz de carretera izquierda17Módulo de control del motor18Módulo de control del motor /
Terminal 1519Airbag20Módulo de control del motor21Módulo de control del motor /
Terminal 87
Page 204 of 265
202Cuidado del vehículo

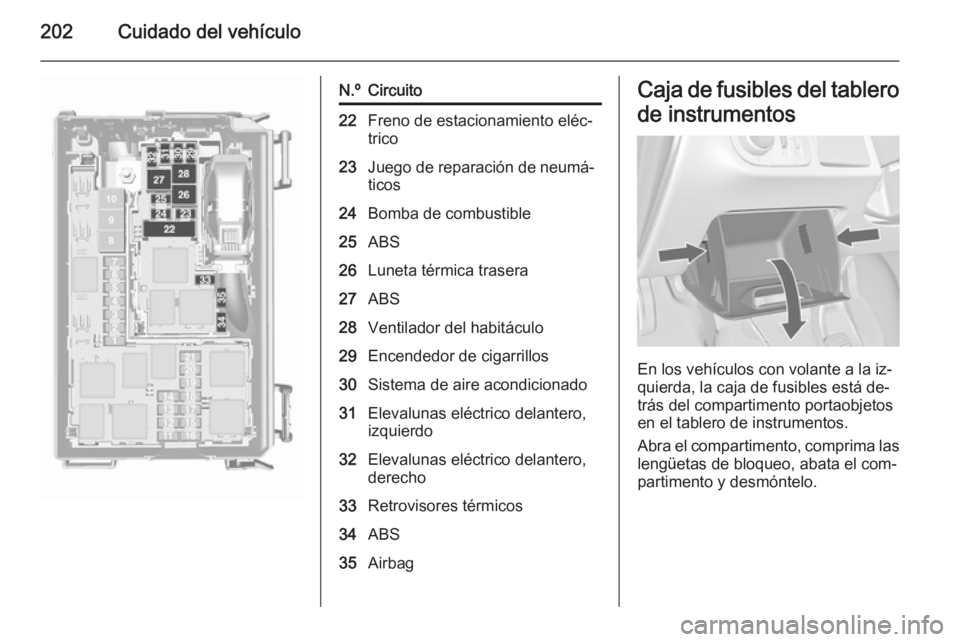

N.ºCircuito22Freno de estacionamiento eléc‐
trico23Juego de reparación de neumá‐
ticos24Bomba de combustible25ABS26Luneta térmica trasera27ABS28Ventilador del habitáculo29Encendedor de cigarrillos30Sistema de aire acondicionado31Elevalunas eléctrico delantero,
izquierdo32Elevalunas eléctrico delantero,
derecho33Retrovisores térmicos34ABS35AirbagCaja de fusibles del tablero
de instrumentos
En los vehículos con volante a la iz‐
quierda, la caja de fusibles está de‐
trás del compartimento portaobjetos en el tablero de instrumentos.
Abra el compartimento, comprima las lengüetas de bloqueo, abata el com‐
partimento y desmóntelo.
Page 205 of 265
Cuidado del vehículo203
En los vehículos con volante a la de‐
recha, la caja de fusibles está situada detrás de una tapa en la guantera.
Abra la guantera, levante la tapa ha‐
cia arriba y desmóntela.
N.ºCircuito1Radio2Pantalla / Cuadro de instru‐
mentos / Teléfono3Radio4Cerradura del encendido / Inmo‐
vilizador5Lavaparabrisas / Lavaluneta6Cierre centralizado / Portón
trasero7Cierre centralizadoN.ºCircuito8Pantalla / Cuadro de instru‐
mentos / Teléfono9Volante térmico10Desbloqueo de la puerta trasera
izquierda11Desbloqueo de la puerta trasera derecha12Luz de cortesía13Sensor de lluvia / Retrovisor
interior / Retrovisores exteriores14–
Page 206 of 265
204Cuidado del vehículoCaja de fusibles del
compartimento de carga

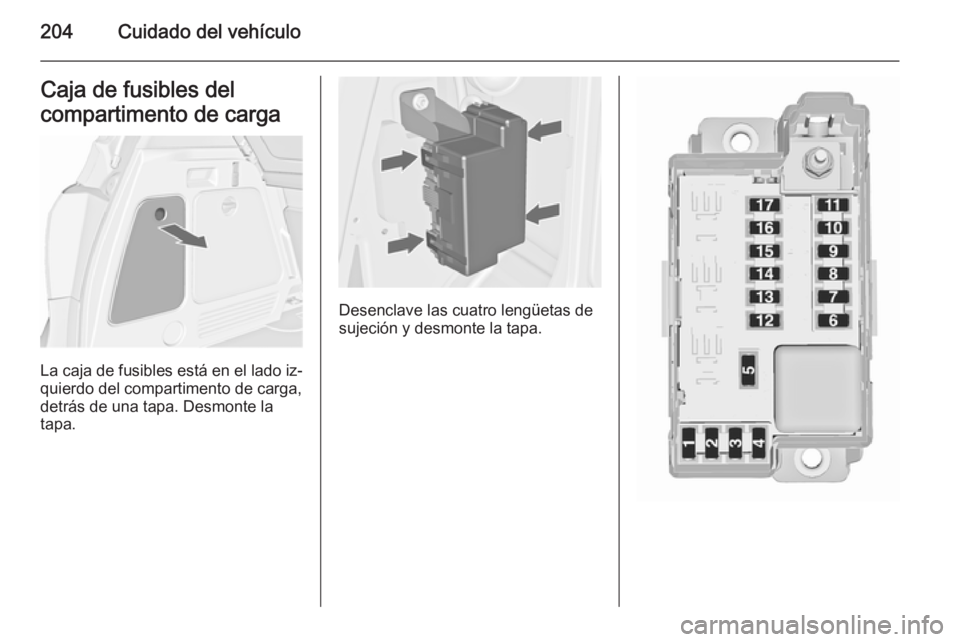

La caja de fusibles está en el lado iz‐
quierdo del compartimento de carga,
detrás de una tapa. Desmonte la
tapa.
Desenclave las cuatro lengüetas de sujeción y desmonte la tapa.
Page 207 of 265
Cuidado del vehículo205

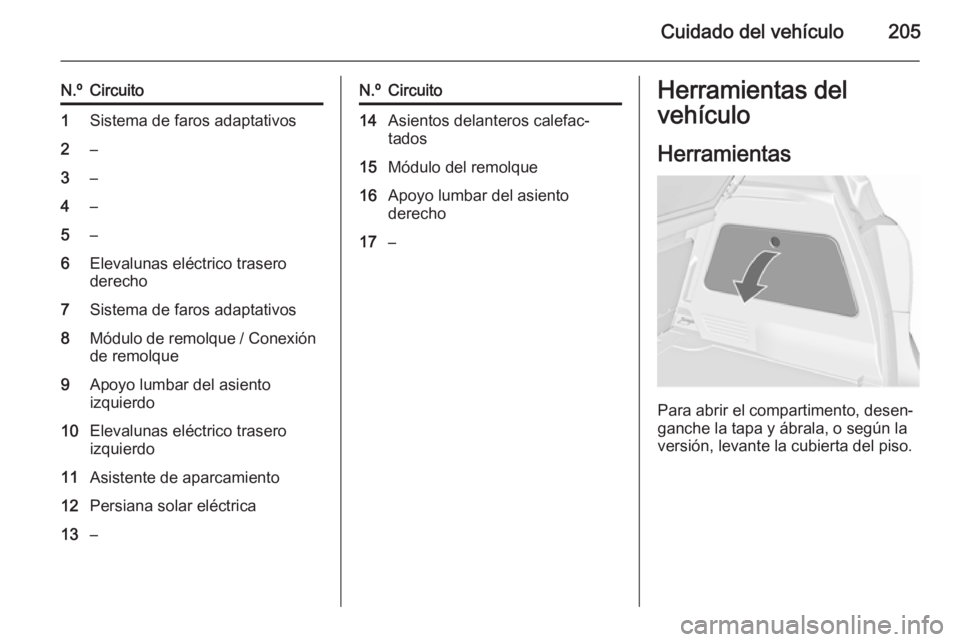

N.ºCircuito1Sistema de faros adaptativos2–3–4–5–6Elevalunas eléctrico trasero
derecho7Sistema de faros adaptativos8Módulo de remolque / Conexión
de remolque9Apoyo lumbar del asiento
izquierdo10Elevalunas eléctrico trasero
izquierdo11Asistente de aparcamiento12Persiana solar eléctrica13–N.ºCircuito14Asientos delanteros calefac‐
tados15Módulo del remolque16Apoyo lumbar del asiento
derecho17–Herramientas del
vehículo
Herramientas
Para abrir el compartimento, desen‐
ganche la tapa y ábrala, o según la versión, levante la cubierta del piso.
Page 208 of 265
206Cuidado del vehículo
Vehículos con juego de
reparación de neumáticos

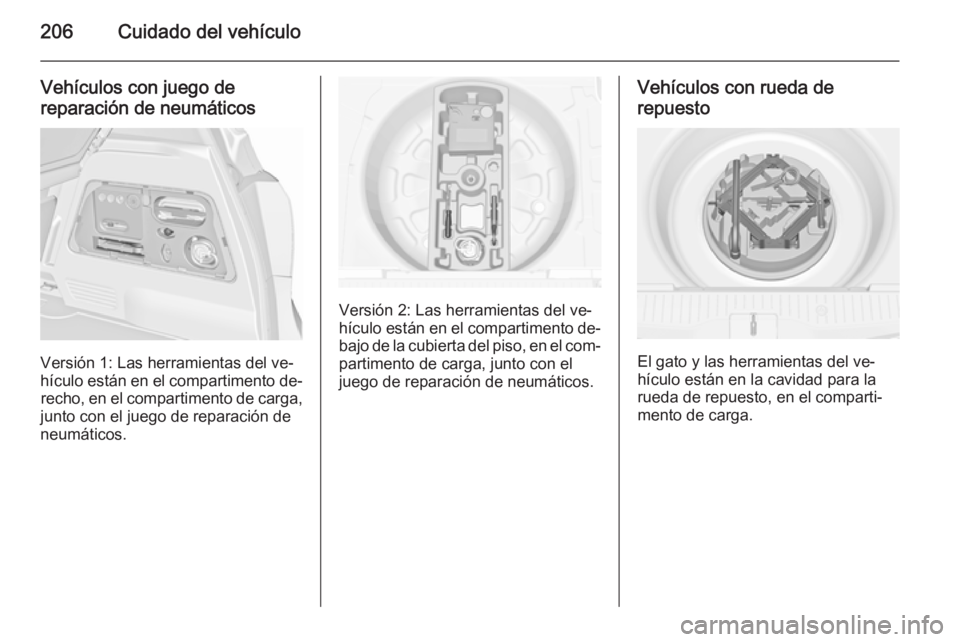

Versión 1: Las herramientas del ve‐
hículo están en el compartimento de‐ recho, en el compartimento de carga,
junto con el juego de reparación de
neumáticos.
Versión 2: Las herramientas del ve‐
hículo están en el compartimento de‐ bajo de la cubierta del piso, en el com‐
partimento de carga, junto con el
juego de reparación de neumáticos.
Vehículos con rueda de
repuesto
El gato y las herramientas del ve‐
hículo están en la cavidad para la
rueda de repuesto, en el comparti‐
mento de carga.
