2015.5 OPEL MERIVA Instruktionsbog (in Danish)

Opbevaring63Opbevaringsrum i armlænOpbevaringsrum i det aftagelige
armlæn
Skub knappen og vip armlænsafdæk‐
ningen opad. Armlænet indeholder et opbevaringsrum.
Armlænet kan også monteres på det
nedklappede midterste bagsæde
3 42.
Bagmonteret cykelholder
Den bagmonterede cykelholder
(Flex-Fix system) anvendes til fastgø‐
relse af cykler på en udskydelig hol‐
der, der er indbygget i bilens gulv. Det er ikke tilladt at transportere andregenstande.
Den maksimale belastning på den
bagmonterede cykelholder er 40 kg. Den maksimale belastning pr. cykel
er 20 kg.
Akselafstanden på en cykel må ikke
overstige 1,2 meter. Ellers kan cyklen ikke fastgøres sikkert.
Når den bagmonterede cykelholder
ikke bruges, kan den skydes ind i bun‐
den af bilen.
Der må ikke sidde genstande på cyk‐ lerne, der kan løsne sig under trans‐
porten.Forsigtig
Fastgør ikke cykler med carbon-
pedalarme til cykelholdere. Cyk‐
lerne kan beskadiges.
Udtrækning
Åbn bagklappen.
9 Advarsel
Ophold i cykelholderens udskyd‐
ningsområde frarådes på grund af risikoen for personskader.

64Opbevaring
Træk udløserarmen op. Systemet ud‐løses og kører hurtigt ud af kofange‐
ren.
Træk hæk-bagagebæreren helt ud,
indtil den går hørbart i indgreb.
Kontroller, at hæk-bagagebæreren
ikke kan skydes ind uden at trække i
udløsergrebet igen9 Advarsel
Der må kun placeres genstande
på bagagebærersystemet, hvis
det er korrekt aktiveret. Hvis ba‐
gagebærersystemet ikke kan akti‐
veres korrekt, må systemet ikkebenyttes, og det skal skydes på
plads igen. Søg hjælp på et værk‐
sted.
Monter baglygterne
Tag først den bageste baglygte ( 1),
derefter den forreste baglygte ( 2) op
af fordybningerne.

Opbevaring65
Åbn lampeholderen på bagsiden af
baglygten helt.
Skub klemarmen ned og skub lampe‐
holderen ind i holderen, indtil den går
i hak.
Gentag proceduren for den anden baglygte.
Kontroller ledningen og lygternes po‐
sition for at sikre, at de er monteret korrekt og sidder fast.
Lås hæk-bagagebæreren
Sving først den højre klemarm ( 1), og
derefter den venstre klemarm ( 2), ind‐
til der mærkes en modstand.

66Opbevaring

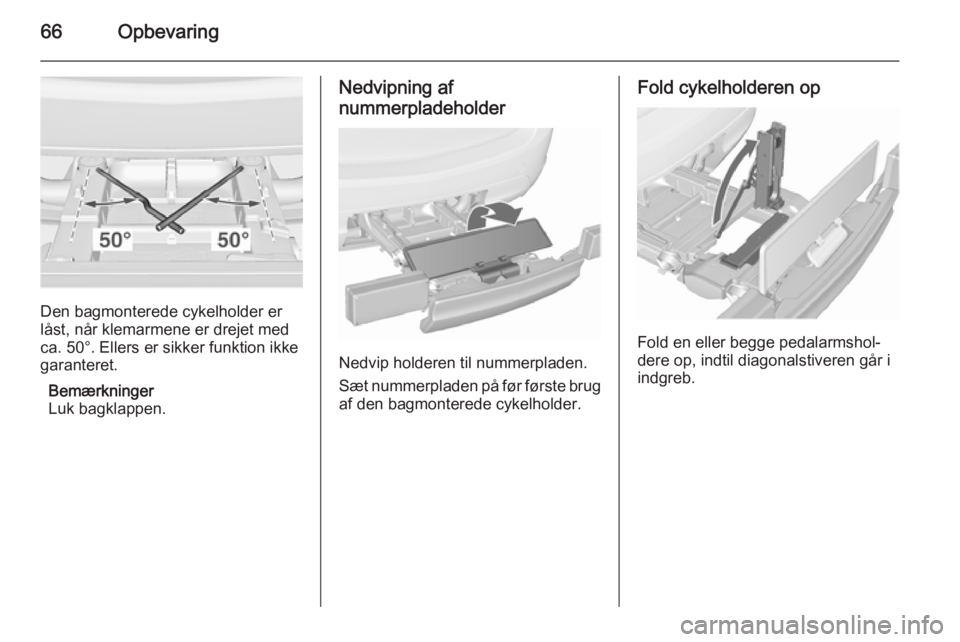

Den bagmonterede cykelholder er
låst, når klemarmene er drejet med
ca. 50°. Ellers er sikker funktion ikke
garanteret.
Bemærkninger
Luk bagklappen.
Nedvipning af
nummerpladeholder
Nedvip holderen til nummerpladen.
Sæt nummerpladen på før første brug af den bagmonterede cykelholder.
Fold cykelholderen op
Fold en eller begge pedalarmshol‐
dere op, indtil diagonalstiveren går i indgreb.

Opbevaring67
Tag pedalarmsbeslagene ud af pe‐
dalarmsholderne.
Fastgørelse af en cykel
Tryk på udløserarmen og træk hjul‐
holderne ud.
Tryk på udløseren på stropholderen
og tag stropholderen af.
Forbered cyklen til fastgørelse
Bemærkninger
Den maksimale bredde for pedalar‐
men er 38,3 mm, den maksimale
dybde er 14,4 mm.
Drej den venstre pedal (uden kæde‐ hjul) lodret ned. Pedalen på venstrepedalarm skal være vandret.
Den forreste cykel skal have forhjulet mod venstre.
Den bageste cykel skal have forhjulet
mod højre.

68Opbevaring
Fastgørelse af en cykel på
hæk-bagagebæreren
Tilpas den indstillelige pedalarmsen‐
hed nogenlunde til fremspringet på
pedalarmen ved hjælp af drejegrebet
på pedalarmsholderen.
Hvis cyklens pedalstænger er lige,
skrues pedalstangenheden helt af
(position 5).
Hvis cyklens pedalstænger er bøjede,
skrues pedalstangenheden helt ind
(position 1).
Sæt cyklen op på bagagebæreren.
Pedalarmen her skal sættes i åb‐
ningen på pedalarmsholderen som
vist på illustrationen.Forsigtig
Sørg for, at pedalen ikke berører
den bagmonterede holders over‐
flade. Ellers risikerer man, at kran‐
ken beskadiges under transpor‐
ten.
Sæt pedalstangens holder ind i den
udvendige skinne på hver pedal‐
stangudsparing oppefra, og skub den
nedad, mindst ned under takningen.

Opbevaring69
Fastgør pedalarmen ved at dreje
spændeskruen på pedalarmsbesla‐ get.
Anbring hjulholderne på en måde, så
cyklen er nogenlunde vandret. Her
bør afstanden mellem pedalerne og
bagklappen udgøre mindst 5 cm.
Begge cykler skal placeres i hjulhol‐
derne.Forsigtig
Sørg for at trække hjulfordybnin‐
gerne så langt ud som nødvendigt,
så begge cykeldæk placeres i for‐
dybningerne. Ellers er den vand‐
rette placering af cyklen ikke sik‐
ker. Manglende overholdelse af
denne anvisning kan medføre ska‐ der på cykelhjulene forårsaget af
varm udstødningsgas.
Juster cyklen på langs ad bilen: Løsn pedalbeslaget en smule.
Placer cyklen lodret ved hjælp af dre‐ jegrebet på pedalarmsholderen.
Hvis de to cykler er i vejen for hinan‐
den, kan deres indbyrdes placering
tilpasses ved at indstille hjulholderne
og drejegrebet på pedalarmsholde‐
ren, indtil cyklerne ikke mere berører
hinanden. Sørg for, at der er tilstræk‐
kelig afstand til bilen.

70Opbevaring
Stram fastgørelsesskruen til pedalle‐
jeholderen med håndkraft så meget
som muligt.
Fastgør begge cykelhjul på hjulhol‐
derne med stropperne.
Kontroller at cyklen sidder godt fast.
Forsigtig
Sørg for, at afstanden mellem cy‐
kel og bil er mindst 5 cm. Løsn om nødvendigt styret, og drej det si‐
delæns.
Indstillingerne af hjulholderne og dre‐
jegrebet på pedalarmsholderne for hver enkelt cykel bør noteres og gem‐
mes. Korrekt forindstilling betyder, at
det bliver lettere at montere cyklen
igen.
Bemærkninger
Det anbefales at fastgøre et advar‐
selsskilt bagest på cyklen for at øge
synligheden.
Aftagning af en cykel fra
hæk-bagagebæreren
Løsn stropperne på begge cykelhjul.
Hold fast på cyklen, løsn spænde‐
skruen på pedalarmsbeslaget, løft
derefter beslaget og tag det af.
Sammenklapning af
hæk-bagagebæreren
Skub pedalarmsbeslagene ind i pe‐
dalarmsholderen som vist på illustra‐
tionen.
