2015.5 OPEL MERIVA Instruktionsbog (in Danish)

Pleje af bilen183
2. Drej pæreholderen mod uret, ogfjern den fra huset.
3.Træk pæren fra pæreholderen, og
udskift den.
4. Isæt pæreholderen og drej den med uret.
5. I venstre side: Indsæt forende i forskærm, skyd fremad og indsætbagende.
I højre side: Indsæt bagende i for‐
skærm, skyd bagud og indsæt for‐ ende.
Nummerpladelys
1. Sæt en skruetrækker ind i udspa‐ ringen i afdækningen, pres til si‐
den og udløs fjederen.
2. Tag pære ud nedefter, pas på ikke
at trække i ledningen.
3. Afmonter pæreholderen fra lam‐ pehuset ved at dreje mod uret.

184Pleje af bilen
4.Træk pæren fra pæreholderen, og
udskift den.
5. Indsæt pæreholderen i lampehu‐ set, og drej med uret.
6. Indsæt lampen i kofangeren, og sæt den i indgreb.
Kabinelys Kabinelys, læselamper
Få pærerne udskiftet af et værksted.
Lampe i lastrum
Få pærerne udskiftet af et værksted.
Instrumentlys Få pærerne udskiftet af et værksted.Elektrisk system
Sikringer
Den nye sikring skal være i overens‐
stemmelse med de oplysninger, der
står på den defekte sikring.
Der er tre sikringsbokse i bilen: ■ fortil i venstre side af motorrummet
■ i venstrestyrede biler i kabinen bag
opbevaringsrummet, henholdsvis i
højrestyrede biler bag handske‐
rummet
■ bag et dæksel i venstre side af last‐
rummet
Inden man udskifter en sikring, skal
der slukkes for den pågældende kon‐ takt, og tændingen afbrydes.
En defekt sikring kendes på den over‐
brændte smeltetråd. Sikringen må
ikke udskiftes, før årsagen til fejlen er fundet, og fejlen er udbedret.
Nogle funktioner er sikret med flere
sikringer.
Der kan være isat sikringer, selv om
der ingen funktion er forbundet med
dem.
Sikringstang
Der sidder en sikringstang i sikrings‐
boksen i motorrummet.

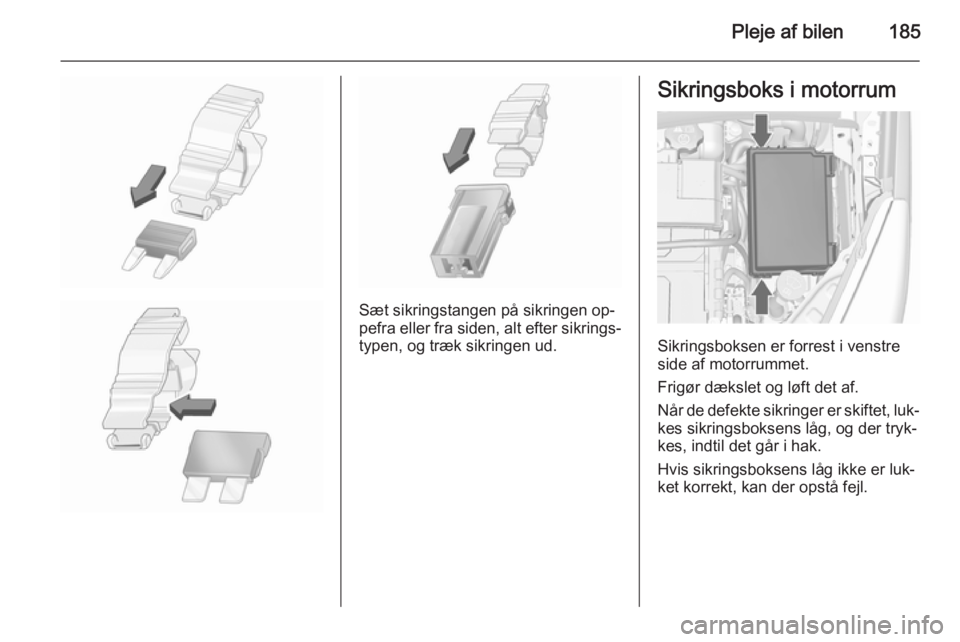

Pleje af bilen185
Sæt sikringstangen på sikringen op‐
pefra eller fra siden, alt efter sikrings‐
typen, og træk sikringen ud.
Sikringsboks i motorrum
Sikringsboksen er forrest i venstre
side af motorrummet.
Frigør dækslet og løft det af.
Når de defekte sikringer er skiftet, luk‐ kes sikringsboksens låg, og der tryk‐
kes, indtil det går i hak.
Hvis sikringsboksens låg ikke er luk‐
ket korrekt, kan der opstå fejl.

186Pleje af bilen
Nr.Strømkreds1Starter2–3Brændstoffilter/køling4Horn5Polklemme 306Motorstyreenhed/gearkassesty‐
reenhed7Tågelys8Motorkøling9Motorkøling10Vakuumpumpe11Tænding/forvarmning12Indstilling af forlygter13Airconditionsystem/
polklemme 1514Gearkassestyreenhed15Højre fjernlysNr.Strømkreds16Venstre fjernlys17Motorstyreenhed18Motorstyreenhed/polklemme 1519Airbag20Motorstyreenhed21Motorstyreenhed/polklemme 87

Pleje af bilen187
Nr.Strømkreds22Elektrisk parkeringsbremse23Lappesæt24Brændstofpumpe25ABS26El-bagrude27ABS28Kabineblæser29Lighter30Klimaanlæg31El-rude foran, venstre32El-rude foran, højre33Spejlvarme34ABS35AirbagSikringsboks i
instrumentpanel
I venstrestyrede biler findes sikrings‐
boksen bag opbevaringsrummet i in‐
strumentpanelet.
Åbn rummet, tryk låsetapperne sam‐ men, vip rummet ned og fjern det.

188Pleje af bilen
I højrestyrede biler sidder sikrings‐
boksen bag et dæksel i handskerum‐
met. Åbn handskerummet, træk af‐
dækningen opad og fjern den.
Nr.Strømkreds1Radio2Display/instrument/telefon3Radio4Tændingskontakt/startspærre5Forrudesprinkler/bagrude‐
sprinkler6Centrallås/bagklap7Centrallås8Display/instrument/telefon9Opvarmet rat10Oplåsning af venstre bagdør11Oplåsning af højre bagdør12Kabinelys13Regnsensor/bakspejl/sidespejle14–Sikringsboks i lastrum
Sikringsboksen sidder i venstre side
af lastrummet bag et dæksel. Tag
dækslet af.

Pleje af bilen189
Frigør de fire holdetapper og afmon‐
ter afdækningen.
Nr.Strømkreds1Adaptive Forward Lighting (AFL)2–3–4–5–6Højre el-bagrude7Adaptive Forward Lighting (AFL)8Anhængermodul/anhængerstik‐
dåse9Venstre sædelændestøtte10Venstre el-bagrude11Parkeringshjælp12Elektrisk solafskærmning13–14Sædevarme i forsæder15Påhængsstyreenhed

190Pleje af bilen
Nr.Strømkreds16Højre sædelændestøtte17–Bilens værktøjVærktøj
Rummet åbnes ved at udløse og
åbne dækslet eller, alt efter hvilken version, der er tale om, ved at løftegulvbelægningen.
Biler med lappesæt
Variant 1: Værktøjet befinder sig i
højre rum i lastrummet, sammen med lappesættet.
