Araç bakımı255

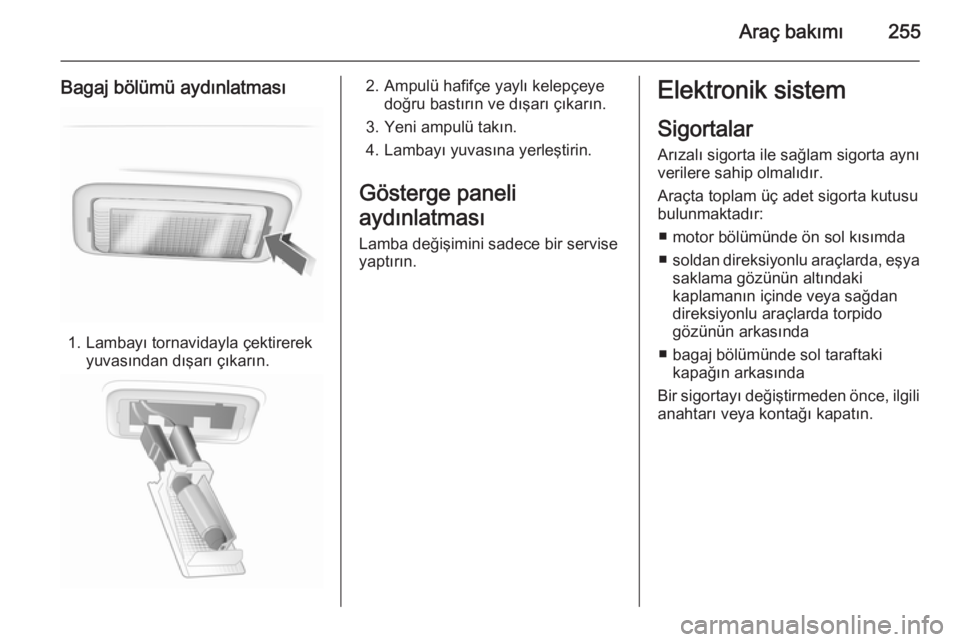

Bagaj bölümü aydınlatması
1. Lambayı tornavidayla çektirerekyuvasından dışarı çıkarın.
2. Ampulü hafifçe yaylı kelepçeye doğru bastırın ve dışarı çıkarın.
3. Yeni ampulü takın.
4. Lambayı yuvasına yerleştirin.
Gösterge paneli
aydınlatması
Lamba değişimini sadece bir servise yaptırın.Elektronik sistem
Sigortalar
Arızalı sigorta ile sağlam sigorta aynı
verilere sahip olmalıdır.
Araçta toplam üç adet sigorta kutusu
bulunmaktadır:
■ motor bölümünde ön sol kısımda■ soldan direksiyonlu araçlarda, eşya
saklama gözünün altındaki
kaplamanın içinde veya sağdan
direksiyonlu araçlarda torpido
gözünün arkasında
■ bagaj bölümünde sol taraftaki kapağın arkasında
Bir sigortayı değiştirmeden önce, ilgili
anahtarı veya kontağı kapatın.

256Araç bakımı
Araçta farklı tiplerde sigortalar
mevcuttur.
Sigortanın tipine bağlı olarak,
patlamış olan bir sigorta telinin
erimesinden tanınır. Yeni bir sigorta
ancak arızanın nedeni tespit edilip
giderildikten sonra takılmalıdır.
Bazı fonksiyonlar birkaç sigorta
aracılığıyla korunur.
Fonksiyonsuz sigortalar yerleştirilmiş olabilir.
Sigorta çıkarıcısı Sigortaların değişimi için motor
bölümündeki sigorta kutusunda bir
sigorta çıkarıcısı bulunmaktadır.
Sigorta çıkarıcısını üstten veya
yandan farklı modellerdeki sigortalara yerleştirin ve ilgili sigortayı dışarı
çıkarın.

Araç bakımı257Motor bölmesi sigorta
kutusu
Sigorta kutusu motor bölümünde sol
ön taraftadır.
Kapağı açın, yukarı kaldırın ve
çıkarın.
No.Akım devresi1Şanzıman kontrol modülü2Motor kontrol modülü3–4–5Kontak/şanzıman kontrol
modülü/motor kontrol modülü6Ön cam silecekleri7–8Yakıt enjeksiyonu/ateşleme
sistemi9Yakıt enjeksiyonu/ateşleme
sistemi10Motor kontrol modülü11Lambda sondası12Marş motoru13Rölanti ısıtma sensörü14Aydınlatma15Arka cam sileceği

258Araç bakımı
No.Akım devresi16Vakum pompası/Kütle hava
akış ölçer/Yakıtta su var
sensörü/DC trafosu17–18Sürüşe duyarlı ön farlar (AFL)19Sürüşe duyarlı ön farlar (AFL)20Yakıt pompası21Elektrik kumandalı cam, arka22ABS23Hıza ve sürüşe duyarlı direk‐
siyon24Elektrik kumandalı cam, ön25Aksesuar prizleri26ABS27Elektrikli el freni28Isıtmalı arka cam29Sol elektrikli koltuk30Sağ elektrikli koltukNo.Akım devresi31Klima sistemi32Gövde kontrol modülü33Isıtmalı ön koltuklar34Sürgülü açılır tavan (Sunroof)35Infotainment Sistemi36–37Sağ uzun huzmeli far38Sol uzun huzmeli far39–40–41Vakum pompası42Radyatör fanı43Araç aküsü/DC trafosu (sadece
dur-kalk sistemli araçlarda)44Far yıkama sistemi45Radyatör fanı46Terminal 87/Ana röleNo.Akım devresi47Lambda sondası48Sis farı49Sağ kısa huzmeli far50Sol kısa huzmeli far51Korna52Ateşleme53Ateşleme,Havalandırmalı ön
koltuklar54Ateşleme55Elektrikli camlar/Ayna katlama56Cam yıkama sistemi57–58–59Dizel yakıt ısıtma/Emisyon
kontrol sistemi60Ayna ısıtıcısı61Ayna ısıtıcısı

Araç bakımı259
No.Akım devresi62–63Arka cam sensörü64Sürüşe duyarlı ön farlar (AFL)65Yardımcı pompa (sadece dur-
kalk sistemli araçlarda)66Arka cam yıkama sistemi67Yakıt sistemi kontrol modülü68–69Araç aküsü sensörü70Yağmur sensörü71Araç aküsü sensörü
Arızalı sigortayı değiştirdikten sonra
sigorta kutusu kapağını kapatın ve
bastırarak yerine tam oturmasını
sağlayın.
Sigorta kutusu kapağı doğru şekilde
kapatılmadığında arıza meydana
gelebilir.
Gösterge panosu sigorta
kutusu
Soldan sireksiyonlu araçlarda, sigorta kutusu gösterge panelindeki eşya
saklama gözünün arka kısmında
bulunur.
Eşya saklama gözünü açın, kilit
dillerini açın, eşya saklama gözünü
aşağı yatırın ve çıkarın.
Sağdan direksiyonlu araçlarda
sigorta kutusu torpido gözündeki
kapağın arka kısmındadır. Torpido
gözünü açın ve kapağı çıkarın.

260Araç bakımı

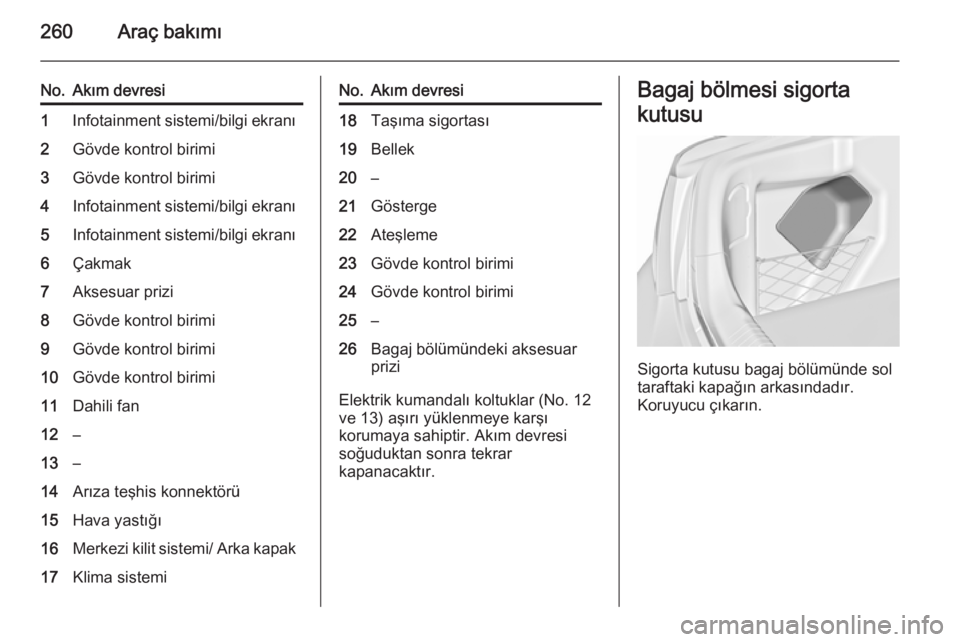

No.Akım devresi1Infotainment sistemi/bilgi ekranı2Gövde kontrol birimi3Gövde kontrol birimi4Infotainment sistemi/bilgi ekranı5Infotainment sistemi/bilgi ekranı6Çakmak7Aksesuar prizi8Gövde kontrol birimi9Gövde kontrol birimi10Gövde kontrol birimi11Dahili fan12–13–14Arıza teşhis konnektörü15Hava yastığı16Merkezi kilit sistemi/ Arka kapak17Klima sistemiNo.Akım devresi18Taşıma sigortası19Bellek20–21Gösterge22Ateşleme23Gövde kontrol birimi24Gövde kontrol birimi25–26Bagaj bölümündeki aksesuar
prizi
Elektrik kumandalı koltuklar (No. 12
ve 13) aşırı yüklenmeye karşı
korumaya sahiptir. Akım devresi
soğuduktan sonra tekrar
kapanacaktır.
Bagaj bölmesi sigorta
kutusu
Sigorta kutusu bagaj bölümünde sol
taraftaki kapağın arkasındadır.
Koruyucu çıkarın.

Araç bakımı261

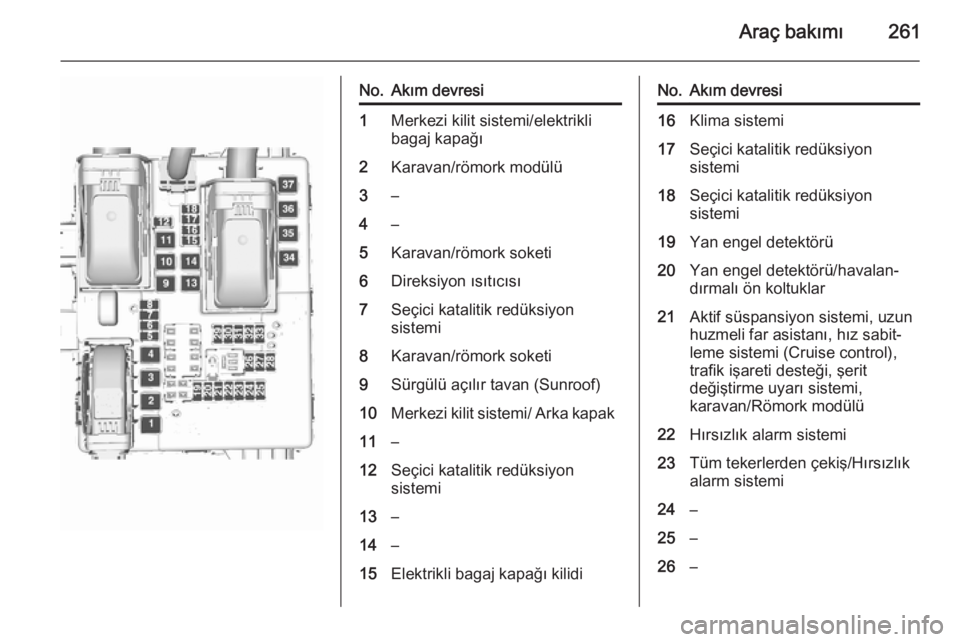

No.Akım devresi1Merkezi kilit sistemi/elektrikli
bagaj kapağı2Karavan/römork modülü3–4–5Karavan/römork soketi6Direksiyon ısıtıcısı7Seçici katalitik redüksiyon
sistemi8Karavan/römork soketi9Sürgülü açılır tavan (Sunroof)10Merkezi kilit sistemi/ Arka kapak11–12Seçici katalitik redüksiyon
sistemi13–14–15Elektrikli bagaj kapağı kilidiNo.Akım devresi16Klima sistemi17Seçici katalitik redüksiyon
sistemi18Seçici katalitik redüksiyon
sistemi19Yan engel detektörü20Yan engel detektörü/havalan‐
dırmalı ön koltuklar21Aktif süspansiyon sistemi, uzun
huzmeli far asistanı, hız sabit‐
leme sistemi (Cruise control),
trafik işareti desteği, şerit
değiştirme uyarı sistemi,
karavan/Römork modülü22Hırsızlık alarm sistemi23Tüm tekerlerden çekiş/Hırsızlık
alarm sistemi24–25–26–

262Araç bakımı
No.Akım devresi27–28–29Karavan/römork modülü/taşıma
sigortası30Yan engel detektörü31–32–33–34Sürgülü açılır tavan (Sunroof)35–36–37–Araç takımları
Lastik tamir setine sahip araçlar
Araç takımları ve çekme gözü bagaj
bölümündeki zemin kapağının
altındaki alet kutusunda bulunan
lastik onarım kiti ile birlikte bulunur.
Stepneye sahip araçlar
Tekerlek bijonlu kriko, aletler, hasarlı
tekerleği tespit etmek için uzatma
cıvatası ve çekme gözü bagaj
bölümündeki stepne altında bulunur.
Stepne 3 274.
