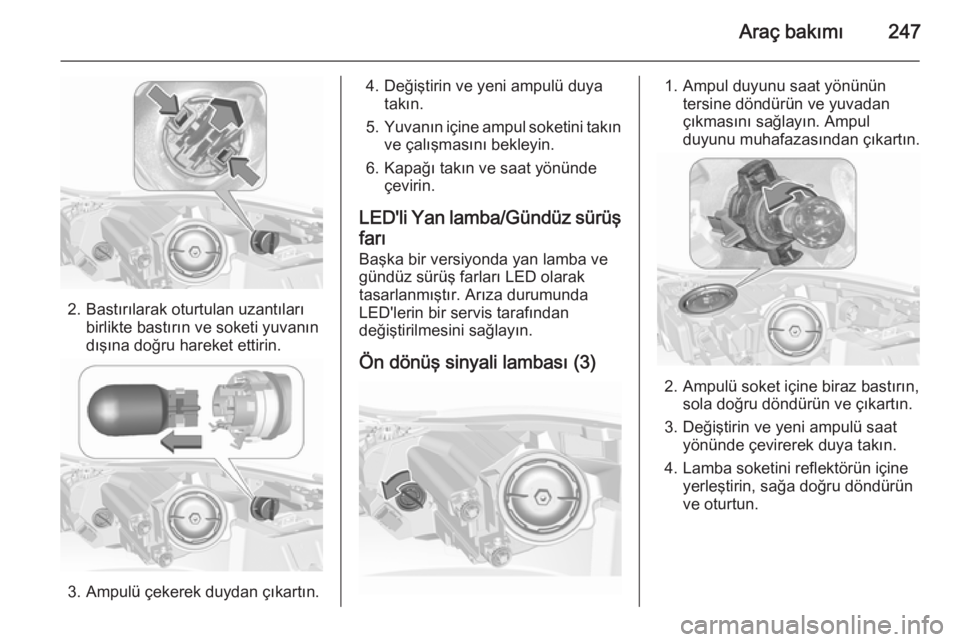

Araç bakımı247
2. Bastırılarak oturtulan uzantılarıbirlikte bastırın ve soketi yuvanın
dışına doğru hareket ettirin.
3. Ampulü çekerek duydan çıkartın.
4. Değiştirin ve yeni ampulü duya takın.
5. Yuvanın içine ampul soketini takın
ve çalışmasını bekleyin.
6. Kapağı takın ve saat yönünde çevirin.
LED'li Yan lamba/Gündüz sürüş
farı
Başka bir versiyonda yan lamba ve
gündüz sürüş farları LED olarak
tasarlanmıştır. Arıza durumunda
LED'lerin bir servis tarafından
değiştirilmesini sağlayın.
Ön dönüş sinyali lambası (3)1. Ampul duyunu saat yönünün tersine döndürün ve yuvadan
çıkmasını sağlayın. Ampul
duyunu muhafazasından çıkartın.
2. Ampulü soket içine biraz bastırın, sola doğru döndürün ve çıkartın.
3. Değiştirin ve yeni ampulü saat yönünde çevirerek duya takın.
4. Lamba soketini reflektörün içine yerleştirin, sağa doğru döndürün
ve oturtun.

248Araç bakımıXenon farlar9Tehlike
Sürüşe duyarlı ön far sisteminde
Xenon farlar kullanılır.
Xenon farlar çok yüksek bir
elektrik gerilimi ile çalışır. Bu
nedenle elektirikli parçalara
dokunmayın. Lamba değişimini
sadece bir servise yaptırın.
Ön dönüş sinyali ve manevra
lambası ampulleri değiştirilebilir.
Park lambaları/gündüz sürüş farları
Işık Saçan Diyotlar (LED'ler) olarak
tasarlanmıştır ve değiştirilemez.
Köşe aydınlatma modu
1. Kapağı saatin tersi yönde çevirin ve çıkarın.
2. Ampul tutucusunu saatin tersiyönde döndürün ve yuvadan
çıkmasını sağlayın. Lamba
taşıyıcısını reflektörden çıkarıp
alın.
3. Ampulü serbest bırakarak ve çekerek fiş konnektörden ayırın.
4. Ampulü değiştirin ve ampul tutucuyu fiş konnektöre bağlayın.
5. Lamba taşıyıcısını, lamba taşıyıcısı tespit kulaklarıreflektördeki kanallara oturacak
şekilde takın, saat yönünde
çevirerek sabitleyin.
6. Kapağı takın ve saat yönünde çevirin.

Araç bakımı249
Ön sinyal lambaları
1. Kapağı saatin tersi yönde çevirinve çıkarın.
2. Ampul tutucusunu saatin tersiyönde döndürün ve yuvadan
çıkmasını sağlayın. Lamba
taşıyıcısını reflektörden çıkarıp
alın.
3. Ampul duyunu serbest bırakarak ve çekerek fiş konnektörden
ayırın.
4. Ampulü değiştirin ve ampul tutucuyu fişe bağlayın.
5. Lamba taşıyıcısını, lamba taşıyıcısı tespit kulaklarıreflektördeki kanallara oturacak
şekilde takın, saat yönünde
çevirerek sabitleyin.
Park lambaları/Gündüz sürüş
farı
Yan lamba ve gündüz sürüş farları
LED olarak tasarlanmıştır. Arıza
durumunda LED'lerin bir servis
tarafından değiştirilmesini sağlayın.
Sis lambaları Ampullere aracın altından erişilebilir.
1. Ampul tutucusunu saat yönünün tersine döndürün ve reflektörden
çıkarın.

250Araç bakımı
2. Tutucu tırnaklardan bastırarakampul duyunu kablo soketinden
çıkarın.
3. Ampul soketini ampulle birlikte söküp değiştirin ve fişi takın.
4. Ampul duyunu reflektöre takın ve saat yönünde çevirerek kilitleyin.
Arka lambalar
5 kapılı Hatchback/4 kapılı binek
arabası
1. Bagaj bölümünün iç tarafından ilgili kapağı çıkarın.
2. Üç plastik tespit somununuiçerden elle çıkarın.
3. Arka lamba grubunu girintilerdendikkatlice çekip çıkarın.

Araç bakımı251
4.Ampul tutucuyu saatin tersi yönde
döndürün ve çıkartın. Çekilmesi
veya çevirerek ampul değiştirme:
Sinyal lambası 1
Arka sis lambası 2, sadece sürücü
tarafında
Geri vites lambası 3
Arka lamba ve fren lambası LED
olarak tasarlanmıştır. Arıza
durumunda, LED'lerin bir servis
tarafından değiştirilmesini
sağlayın.
5. Ampul duyunu arka lamba grubuna yerleştirip saat yönünde
çevirin. Lamba grubunu sabitleme
pimleriyle birlikte araç
kaportasındaki girintilere
yerleştirin ve plastik sabitleme
somunlarını bagaj bölümünün
içinden takın. Kapağı kapatın.
Sports Tourer/Country Tourer
1. Bagaj kapağı dahilindeki kapağı kilitsiz konuma getirin ve açın.
2. Üç adet plastik tespit somununuelle çıkarın.
3. Arka lamba grubunu girintilerden dikkatlice çekip çıkarın.

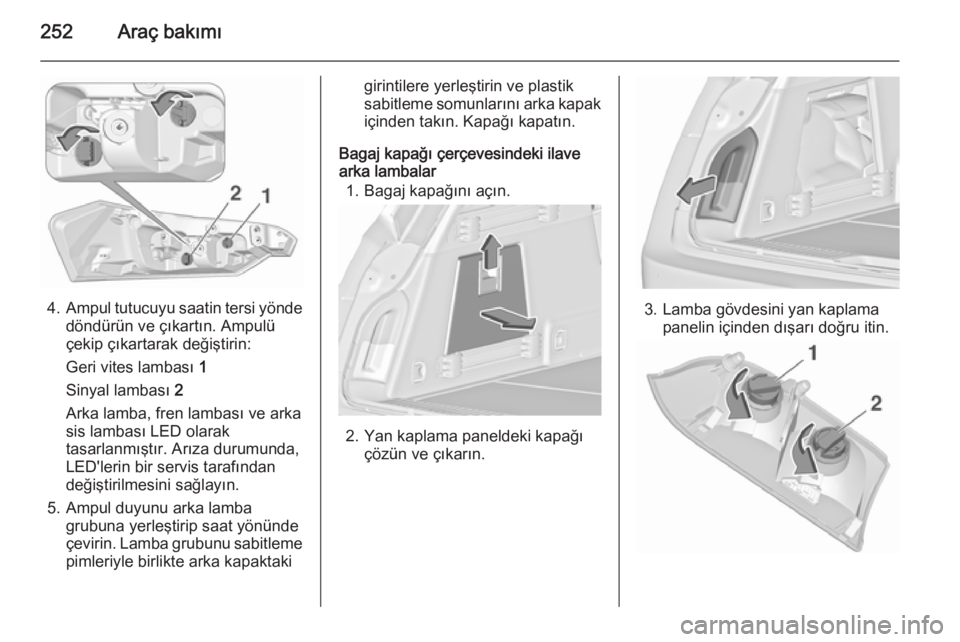

252Araç bakımı
4.Ampul tutucuyu saatin tersi yönde
döndürün ve çıkartın. Ampulü
çekip çıkartarak değiştirin:
Geri vites lambası 1
Sinyal lambası 2
Arka lamba, fren lambası ve arka
sis lambası LED olarak
tasarlanmıştır. Arıza durumunda,
LED'lerin bir servis tarafından
değiştirilmesini sağlayın.
5. Ampul duyunu arka lamba grubuna yerleştirip saat yönünde
çevirin. Lamba grubunu sabitleme
pimleriyle birlikte arka kapaktaki
girintilere yerleştirin ve plastik
sabitleme somunlarını arka kapak içinden takın. Kapağı kapatın.
Bagaj kapağı çerçevesindeki ilave
arka lambalar
1. Bagaj kapağını açın.
2. Yan kaplama paneldeki kapağı çözün ve çıkarın.
3. Lamba gövdesini yan kaplama panelin içinden dışarı doğru itin.

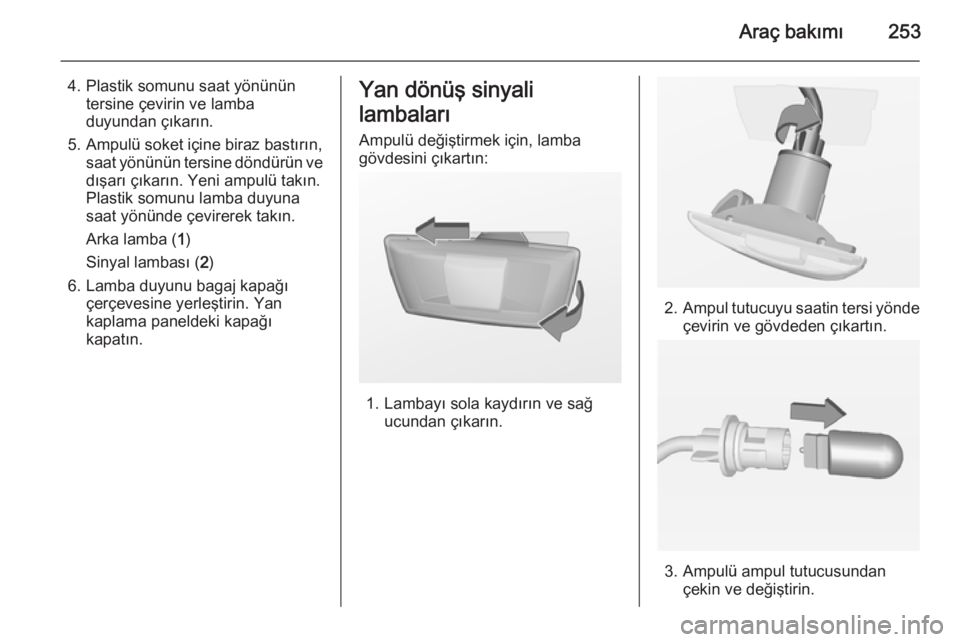

Araç bakımı253
4. Plastik somunu saat yönününtersine çevirin ve lamba
duyundan çıkarın.
5. Ampulü soket içine biraz bastırın, saat yönünün tersine döndürün vedışarı çıkarın. Yeni ampulü takın.
Plastik somunu lamba duyuna
saat yönünde çevirerek takın.
Arka lamba ( 1)
Sinyal lambası ( 2)
6. Lamba duyunu bagaj kapağı çerçevesine yerleştirin. Yan
kaplama paneldeki kapağı
kapatın.Yan dönüş sinyali
lambaları Ampulü değiştirmek için, lamba
gövdesini çıkartın:
1. Lambayı sola kaydırın ve sağ ucundan çıkarın.
2.Ampul tutucuyu saatin tersi yönde
çevirin ve gövdeden çıkartın.
3. Ampulü ampul tutucusundan çekin ve değiştirin.

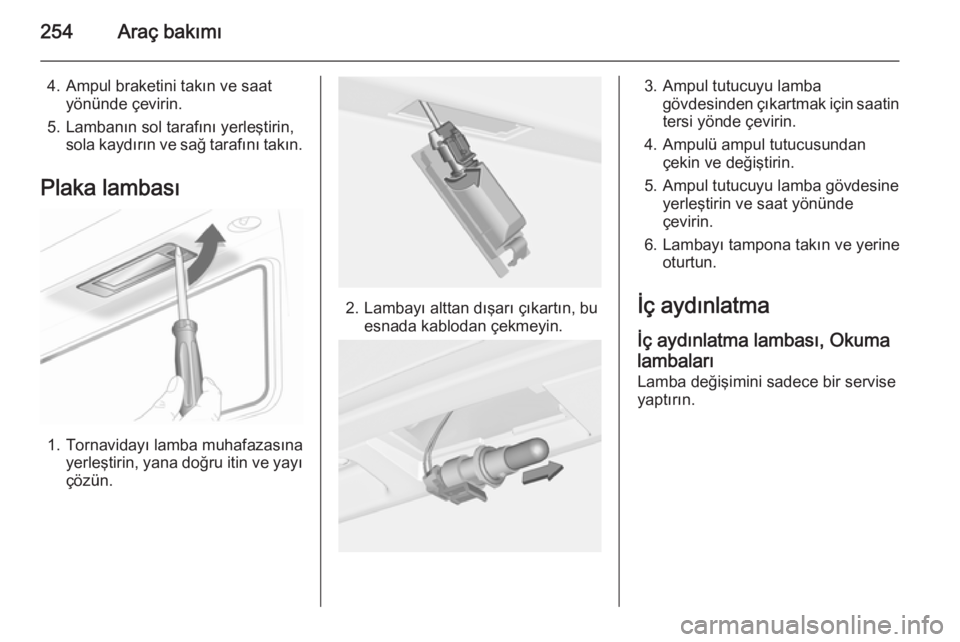

254Araç bakımı
4. Ampul braketini takın ve saatyönünde çevirin.
5. Lambanın sol tarafını yerleştirin, sola kaydırın ve sağ tarafını takın.
Plaka lambası
1. Tornavidayı lamba muhafazasına yerleştirin, yana doğru itin ve yayı
çözün.
2. Lambayı alttan dışarı çıkartın, bu esnada kablodan çekmeyin.
3. Ampul tutucuyu lambagövdesinden çıkartmak için saatintersi yönde çevirin.
4. Ampulü ampul tutucusundan çekin ve değiştirin.
5. Ampul tutucuyu lamba gövdesine yerleştirin ve saat yönünde
çevirin.
6. Lambayı tampona takın ve yerine oturtun.
İç aydınlatma
İç aydınlatma lambası, Okuma
lambaları Lamba değişimini sadece bir servise
yaptırın.
