Autóápolás199
Zárja be a fedelet és rögzítse.

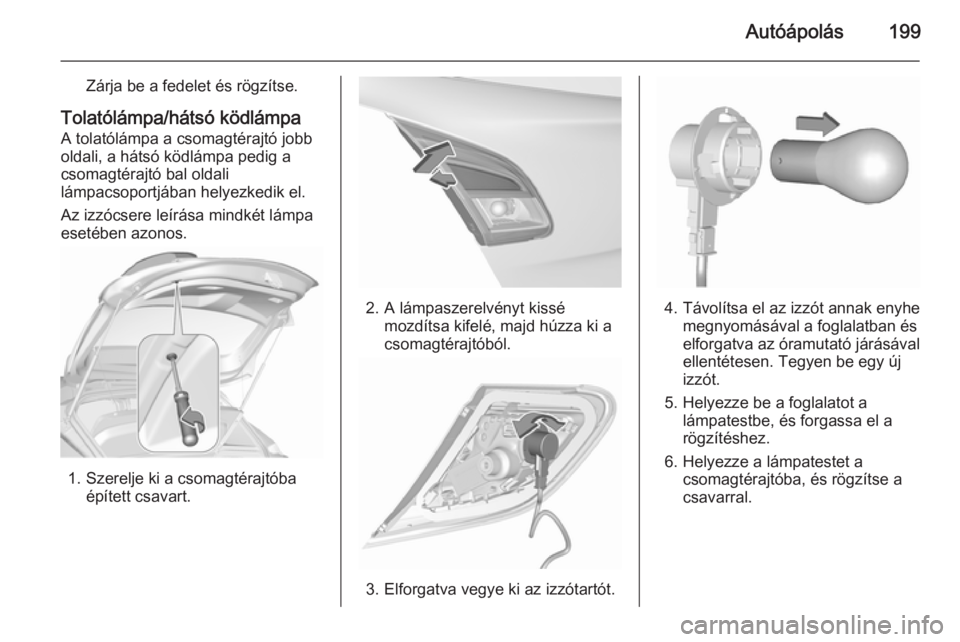

Tolatólámpa/hátsó ködlámpa
A tolatólámpa a csomagtérajtó jobb
oldali, a hátsó ködlámpa pedig a
csomagtérajtó bal oldali
lámpacsoportjában helyezkedik el.
Az izzócsere leírása mindkét lámpa
esetében azonos.
1. Szerelje ki a csomagtérajtóba épített csavart.
2. A lámpaszerelvényt kissémozdítsa kifelé, majd húzza ki a
csomagtérajtóból.
3. Elforgatva vegye ki az izzótartót.
4. Távolítsa el az izzót annak enyhe megnyomásával a foglalatban és
elforgatva az óramutató járásával
ellentétesen. Tegyen be egy új
izzót.
5. Helyezze be a foglalatot a lámpatestbe, és forgassa el a
rögzítéshez.
6. Helyezze a lámpatestet a csomagtérajtóba, és rögzítse a
csavarral.

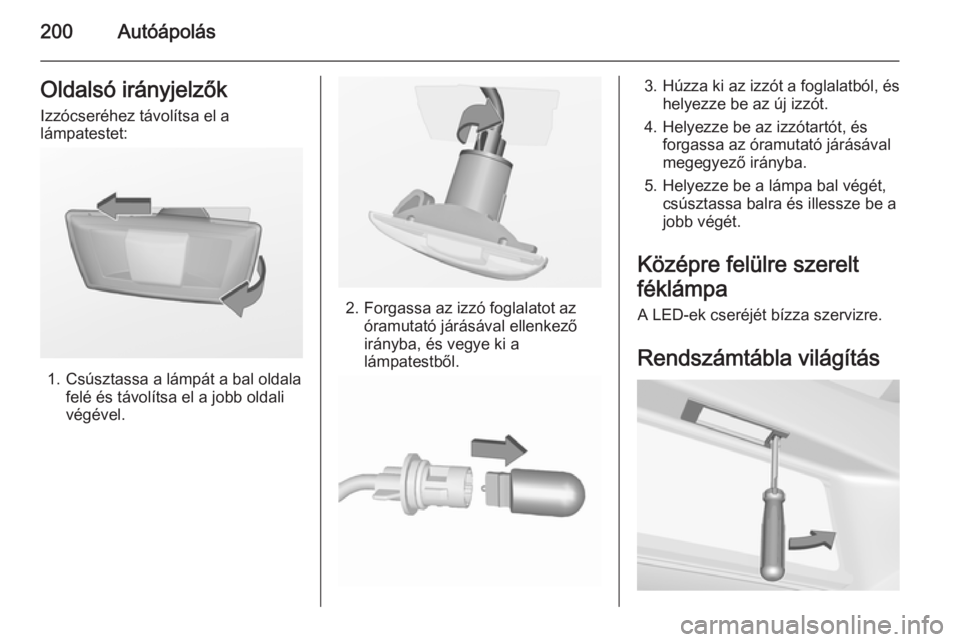

200AutóápolásOldalsó irányjelzőkIzzócseréhez távolítsa el a
lámpatestet:
1. Csúsztassa a lámpát a bal oldala felé és távolítsa el a jobb oldali
végével.
2. Forgassa az izzó foglalatot az óramutató járásával ellenkező
irányba, és vegye ki a
lámpatestből.
3. Húzza ki az izzót a foglalatból, és helyezze be az új izzót.
4. Helyezze be az izzótartót, és forgassa az óramutató járásával
megegyező irányba.
5. Helyezze be a lámpa bal végét, csúsztassa balra és illessze be a
jobb végét.
Középre felülre szerelt
féklámpa
A LED-ek cseréjét bízza szervizre.
Rendszámtábla világítás

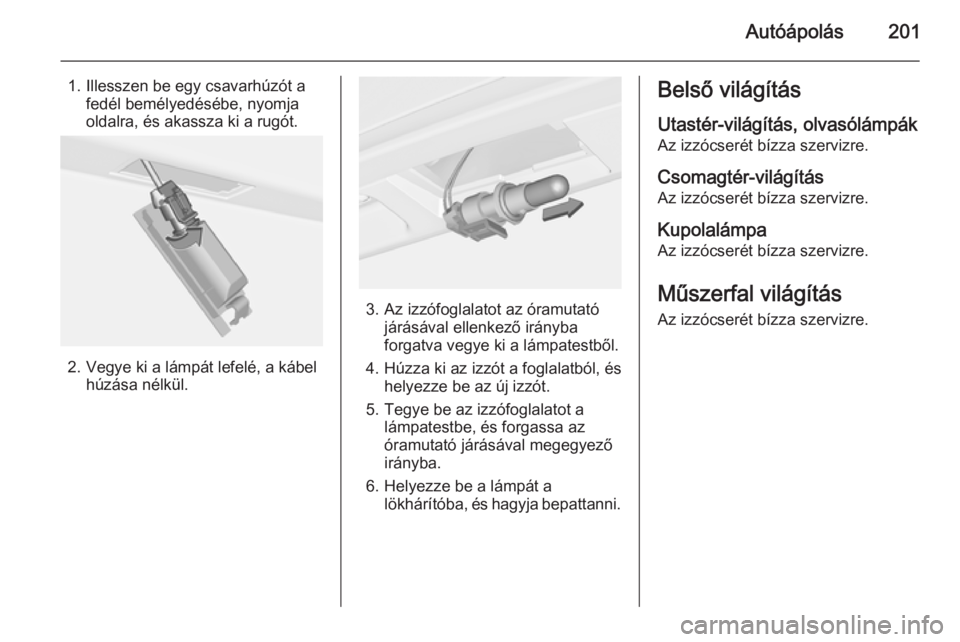

Autóápolás201
1. Illesszen be egy csavarhúzót afedél bemélyedésébe, nyomja
oldalra, és akassza ki a rugót.
2. Vegye ki a lámpát lefelé, a kábel húzása nélkül.
3. Az izzófoglalatot az óramutatójárásával ellenkező irányba
forgatva vegye ki a lámpatestből.
4. Húzza ki az izzót a foglalatból, és helyezze be az új izzót.
5. Tegye be az izzófoglalatot a lámpatestbe, és forgassa azóramutató járásával megegyezőirányba.
6. Helyezze be a lámpát a lökhárítóba, és hagyja bepattanni.
Belső világítás
Utastér-világítás, olvasólámpák
Az izzócserét bízza szervizre.
Csomagtér-világítás Az izzócserét bízza szervizre.
Kupolalámpa Az izzócserét bízza szervizre.
Műszerfal világítás
Az izzócserét bízza szervizre.

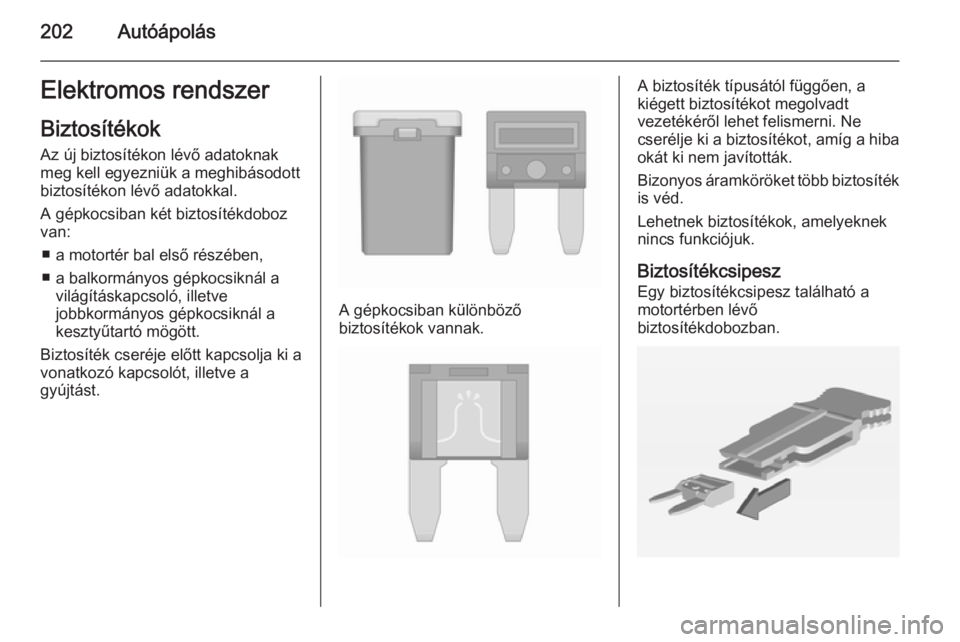

202AutóápolásElektromos rendszerBiztosítékok
Az új biztosítékon lévő adatoknak
meg kell egyezniük a meghibásodott
biztosítékon lévő adatokkal.
A gépkocsiban két biztosítékdoboz
van:
■ a motortér bal első részében,
■ a balkormányos gépkocsiknál a világításkapcsoló, illetve
jobbkormányos gépkocsiknál a kesztyűtartó mögött.
Biztosíték cseréje előtt kapcsolja ki a
vonatkozó kapcsolót, illetve a
gyújtást.
A gépkocsiban különböző
biztosítékok vannak.
A biztosíték típusától függően, a
kiégett biztosítékot megolvadt
vezetékéről lehet felismerni. Ne
cserélje ki a biztosítékot, amíg a hiba
okát ki nem javították.
Bizonyos áramköröket több biztosíték
is véd.
Lehetnek biztosítékok, amelyeknek
nincs funkciójuk.
Biztosítékcsipesz Egy biztosítékcsipesz található amotortérben lévő
biztosítékdobozban.

Autóápolás203
Helyezze a biztosítékcsipeszt felülről
a különféle biztosítékokra, majd
húzza ki a biztosítékot.
Motorházi biztosítékdoboz
A biztosítékdoboz a motortér bal első
részén található.
Reteszelje ki a fedelet, és hajtsa
felfelé, amíg megáll. Vegye le a
fedelet, függőlegesen, felfelé.
Sz.Áramkör1Pótkocsi interfészmodul2Külső tükörkapcsoló3Akkumulátor érzékelő4Alváz vezérlőegység5ABS6Nappali menetlámpa, bal7–8Sebességváltó vezérlőegység9Karosszéria vezérlőegység10Fényszórómagasság-állítás/
TPMS/Pótkocsi interfészmodul11Hátsó ablaktörlő12Ablak páramentesítő13Nappali menetlámpa, jobb14Tükör páramentesítő15–16Alvázvezérlő modul/Szivattyú‐
készlet17Belső visszapillantó tükör18Motor vezérlőegység19Üzemanyag-szivattyú

204Autóápolás

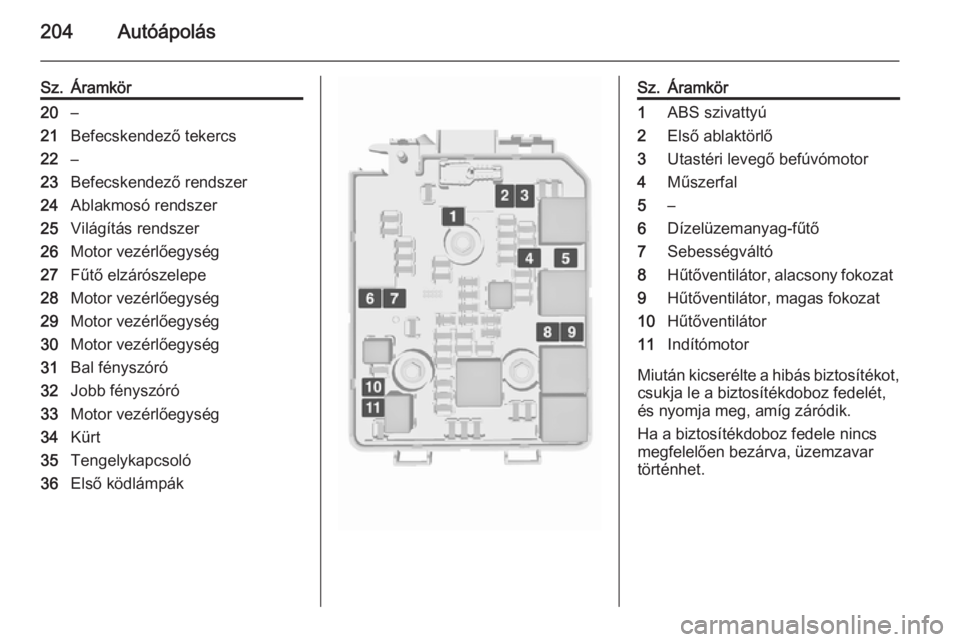

Sz.Áramkör20–21Befecskendező tekercs22–23Befecskendező rendszer24Ablakmosó rendszer25Világítás rendszer26Motor vezérlőegység27Fűtő elzárószelepe28Motor vezérlőegység29Motor vezérlőegység30Motor vezérlőegység31Bal fényszóró32Jobb fényszóró33Motor vezérlőegység34Kürt35Tengelykapcsoló36Első ködlámpákSz.Áramkör1ABS szivattyú2Első ablaktörlő3Utastéri levegő befúvómotor4Műszerfal5–6Dízelüzemanyag-fűtő7Sebességváltó8Hűtőventilátor, alacsony fokozat9Hűtőventilátor, magas fokozat10Hűtőventilátor11Indítómotor
Miután kicserélte a hibás biztosítékot,
csukja le a biztosítékdoboz fedelét,
és nyomja meg, amíg záródik.
Ha a biztosítékdoboz fedele nincs
megfelelően bezárva, üzemzavar
történhet.

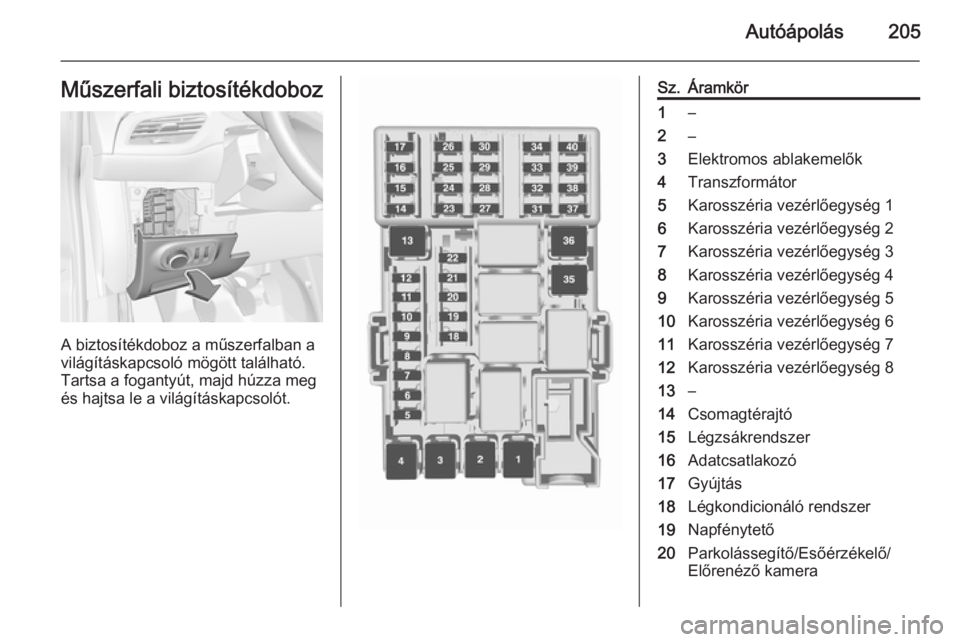

Autóápolás205Műszerfali biztosítékdoboz
A biztosítékdoboz a műszerfalban a
világításkapcsoló mögött található.
Tartsa a fogantyút, majd húzza meg
és hajtsa le a világításkapcsolót.
Sz.Áramkör1–2–3Elektromos ablakemelők4Transzformátor5Karosszéria vezérlőegység 16Karosszéria vezérlőegység 27Karosszéria vezérlőegység 38Karosszéria vezérlőegység 49Karosszéria vezérlőegység 510Karosszéria vezérlőegység 611Karosszéria vezérlőegység 712Karosszéria vezérlőegység 813–14Csomagtérajtó15Légzsákrendszer16Adatcsatlakozó17Gyújtás18Légkondicionáló rendszer19Napfénytető20Parkolássegítő/Esőérzékelő/
Előrenéző kamera

206Autóápolás
Sz.Áramkör21Fék kapcsoló22Audio rendszer23Kijelző24–25Kiegészítő csatlakozóaljzat26Műszerfal27Ülésfűtés, vezető28–29–30Műszerfal/Ülésfűtés/FlexDock31Kürt32Ülésfűtés, utas33Fűtött kormánykerék34–35Gumiabroncs-javítókészlet36–37Hátsó ablaktörlő38CigarettagyújtóSz.Áramkör39Elektromos ablakemelők/
Napfénytető/Automata sebes‐
ségváltó kijelzője40–Szerszámkészlet
Szerszámok
Gumiabroncs-javítókészlettel
rendelkező gépkocsik
A szerszámok a vonószemmel és a
gumijavító készlettel együtt a
csomagtérben, a padlóburkolat alatt
találhatók.
