2015.5 OPEL CORSA Instruktionsbog (in Danish)

Opbevaring63
Anbring hjulholderne på en måde, så
cyklen er nogenlunde vandret. Her
skal afstanden mellem pedalerne og
bagklappen være mindst 5 cm.
Begge cykler skal placeres i hjulhol‐
derne.Forsigtig
Sørg for at trække hjulfordybnin‐
gerne så langt ud som nødvendigt,
så begge cykeldæk placeres i for‐
dybningerne. Ellers er den vand‐
rette placering af cyklen ikke sik‐
ker. Manglende overholdelse af
denne anvisning kan medføre ska‐ der på cykelhjulene forårsaget af
varm udstødningsgas.
Juster cyklen på langs ad bilen: Løsn pedalbeslaget en smule.
Placer cyklen lodret ved hjælp af dre‐ jegrebet på pedalarmsholderen.
Hvis de to cykler er i vejen for hinan‐
den, kan deres indbyrdes placering
tilpasses ved at indstille hjulholderne
og drejegrebet på pedalarmsholde‐
ren, indtil cyklerne ikke mere berører
hinanden. Kontroller, at der er til‐
strækkelig frigang i forhold til bilen.Spænd spændeskruen på pedal‐
armsbeslaget helt til med hånden.
Fastgør begge cykelhjul på hjulhol‐
derne med stropperne.
Kontroller at cyklen sidder godt fast.
Forsigtig
Sørg for, at afstanden mellem cy‐
kel og bil er mindst 5 cm. Løsn om nødvendigt styret, og drej det si‐
delæns.

64Opbevaring
Indstillingerne af hjulholderne og dre‐
jegrebet på pedalarmsholderne for hver enkelt cykel bør noteres og gem‐ mes. Korrekt forindstilling betyder, at
det bliver lettere at montere cyklen
igen.
Bemærkninger
Det anbefales at fastgøre et advar‐
selsskilt bagest på cyklen for at øge
synligheden.
Aftagning af en cykel fra
hæk-bagagebæreren
Løsn stropperne på begge cykelhjul.
Hold fast på cyklen, løsn spænde‐
skruen på pedalarmsbeslaget, løft
derefter beslaget og tag det af.
Sammenklapning af
hæk-bagagebæreren
Skub pedalarmsbeslagene ind i pe‐
dalarmsholderen som vist på illustra‐
tionen.
Sæt stropperne i holderne og træk så langt nedefter som muligt.

Opbevaring65
Tryk på udløserarmen og skyd hjul‐
holderne så langt ind som muligt.
Udløs låsearmen på diagonalstiveren og fæld begge pedalarmsholdere
ned.
9 Advarsel
Risiko for klemning.
Drej først højre spændearm ( 1)
fremad og derpå venstre spændearm ( 2 ), indtil de kan placeres i deres for‐
dybninger.
Tryk spændearmen ned og træk
begge lygter ud af holderne.
Fold lygteholderne ind på bagsiden af lygterne.
Placer først den forreste baglygte ( 1)
og derefter den bageste baglygte ( 2)
i udsparingerne, og pres så langt ned
som muligt. Tryk ledningerne helt ind
i styrene for at undgå skader.
Åbn bagklappen.

66Opbevaring
Skub håndtaget op og hold det. Løft
systemet lidt, og skub det ind i kofan‐ geren, så det går i indgreb.
Udløserarmen skal returnere til ud‐
gangsstillingen.
9 Advarsel
Hvis systemet ikke kan aktiveres
korrekt: søg hjælp på et værksted.
Lastrum
Udvidelse af bagagerum
Det bageste ryglæn kan låses i to stil‐ linger. Ved transport af omfangsrige
genstande låses ryglænet i opret stil‐
ling.
Delt ryglæn
Træk i udløsergrebet i den relevante
side, træk ryglænet fremad til lodret
stilling og lad det gå i indgreb.
Udelt ryglæn
Træk i udløsergrebet i begge sider,
træk ryglænet fremad til lodret stilling og lad det gå i indgreb.
Ved udløsningen fremkommer der en rød markering ved siden af udløser‐grebet. Ryglænet er ordentligt låst,
når de røde markeringer på begge si‐
der ved udløsergrebet ikke længere
er synlige.
Nedfældning af
bagsæderyglæn
Afmonter om nødvendigt bagage‐
rumsafdækningen.
Tryk hovedstøtterne ned ved at trykke på udløseren.

Opbevaring67
Før sikkerhedsselerne gennem side‐
støtterne for at beskytte dem mod
skader. Når ryglænet fældes op eller ned, skal sikkerhedsselerne trækkes
med.
Delt ryglæn
Træk i udløserhåndtaget i den rele‐
vante side og fæld ryglænet ned på
sædehynden.
Udelt ryglæn
Træk i udløserhåndtaget i begge si‐
der og fæld ryglænet ned på sæde‐
hynden.Hvis lasten skal sættes ind i bilen via
en bagdør, skal man tage sikkerheds‐ selen ud af ryglænets styr og sætte
låsetungen i fordybningen som vist på
billedet.
Ryglænet foldes op ved at løfte det til opretstående stilling, indtil man kan
høre det indkobles.
Kontroller, at sikkerhedsselerne til
yderpladserne er anbragt i de dertil
hørende selestyr.
Ryglænet er ordentligt låst, når de
røde markeringer på begge sider ved
udløsergrebet ikke længere er syn‐
lige.
9 Advarsel
Kør kun bilen, når ryglænene er
forsvarligt låst i position. Ellers er
der risiko for personskader eller skader på bagagen eller bilen i til‐
fælde af kraftig opbremsning eller
sammenstød.
Midtersædets sikkerhedssele kan blive blokeret, når ryglænet vippes for
hurtigt op. For at frigøre selerullen
skal sikkerhedsselen skubbes ind el‐
ler trækkes ca. 20 mm ud og derefter
slippes.

68OpbevaringLastrumsdækkenDer må ikke anbringes genstande på
dækkenet.
Afmontering
Frigør stropperne fra bagklappen.
Løft dækkenet bagtil, og skub det
opad på forsiden.
Tag dækslet af.
Placering
Når lastrummet er helt lastet, an‐
bringes lastrumsdækkenet på bag‐
sæderne eller fjernes fra bilen.
Selen tages på
Sæt dækkenet i sidestyrene og fæld
det ned. Fastgør stropperne til bag‐
klappen.
Gulvafdækning
Gulvafdækning, bag
Løft gulvafdækningen bag for at få
adgang til havariudstyret.
Værktøj 3 196.
På modeller med et dækreparations‐
sæt i højre side af lastrummet kan re‐ servehjulsfordybningen bruges som
et ekstra opbevaringsrum. Lappesæt
3 204.
Dobbelt lastrumsgulv
Det dobbelte lastrumsgulv kan sættes i lastrummet i to positioner:
■ direkte over afdækningen til reser‐ vehjulsfordybningen eller gulvaf‐
dækningen
■ eller i lastrummets øverste åbnin‐ ger
Lastrumsgulvet tages af ved at bruge
fordybningen og trække bagud.

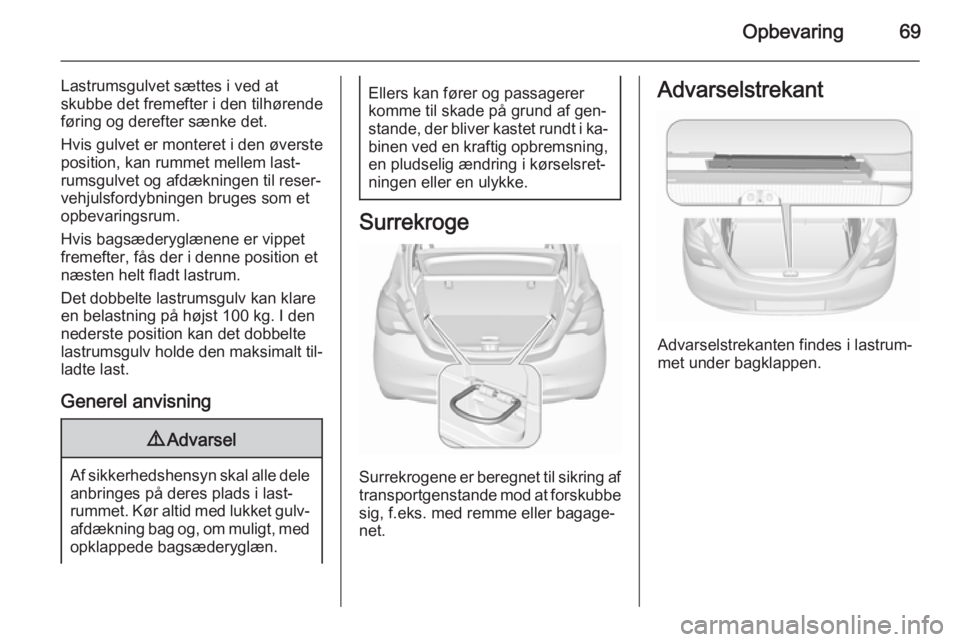

Opbevaring69
Lastrumsgulvet sættes i ved atskubbe det fremefter i den tilhørende
føring og derefter sænke det.
Hvis gulvet er monteret i den øverste
position, kan rummet mellem last‐
rumsgulvet og afdækningen til reser‐
vehjulsfordybningen bruges som et
opbevaringsrum.
Hvis bagsæderyglænene er vippet
fremefter, fås der i denne position et
næsten helt fladt lastrum.
Det dobbelte lastrumsgulv kan klare
en belastning på højst 100 kg. I den nederste position kan det dobbelte
lastrumsgulv holde den maksimalt til‐
ladte last.
Generel anvisning9 Advarsel
Af sikkerhedshensyn skal alle dele
anbringes på deres plads i last‐
rummet. Kør altid med lukket gulv‐
afdækning bag og, om muligt, med
opklappede bagsæderyglæn.
Ellers kan fører og passagerer
komme til skade på grund af gen‐
stande, der bliver kastet rundt i ka‐ binen ved en kraftig opbremsning,en pludselig ændring i kørselsret‐
ningen eller en ulykke.
Surrekroge
Surrekrogene er beregnet til sikring af
transportgenstande mod at forskubbe sig, f.eks. med remme eller bagage‐
net.
Advarselstrekant
Advarselstrekanten findes i lastrum‐
met under bagklappen.

70OpbevaringFørstehjælpskasse
Førstehjælpssættet placeres i rum‐
met i venstre side af lastrummet.
Rummet åbnes ved at udløse dæks‐
let og åbne det.
Tagbagagebærer
Af hensyn til sikkerheden og for at
undgå beskadigelse af taget anbefa‐
ler vi, at De bruger et tagbagage‐
bærersystem, der er godkendt til bi‐
len. Kontakt dit værksted for yderli‐
gere information.
Følg tagbagagebærerens betjenings‐ vejledning. Afmonter tagbagagebæ‐
reren, når den ikke bruges.Montering på modeller uden soltagTryk afdækningerne for tagbagage‐
bærerens monteringspunkter ned og
bagud med en ventilhættenøgle
3 196.Montering på modeller med soltag
Udløs afdækningerne for tagbagage‐
bærerens monteringspunkter ved at
trykke gliderne i pilens retning og løft
dem af. Tagbagagebærerens monte‐
ringspunkter afdækkes ved først at
sætte afdækningerne i fortil og sætte gliderne i indgreb bagtil.
