Mittarit ja käyttölaitteet95Tietonäytöt
Kuljettajan tietokeskus Kuljettajan tietokeskus (DIC) sijaitsee mittaristossa nopeusmittarin ja käyn‐
tinopeusmittarin välissä.
Seuraavat päävalikot voidaan il‐
maista näytössä ja ne voi valita pai‐
namalla suuntavilkun vivun MENU-
painiketta. Valikkosymbolit näkyvät näytön ylärivillä:
■ Asetukset X
■ Ajotietokone W
■ ECO-tietovalikko s
Jotkut näytetyistä toiminnoista ovat
erilaisia ajossa ja auton ollessa pai‐
kallaan. Jotkut toiminnoista ovat käy‐
tettävissä vain ajon aikana.
Auton räätälöinti 3 103. Muistiin tal‐
lennetut asetukset 3 22.
Valikoiden ja toimintojen valinta Valikot ja toiminnot voidaan valita
suuntavilkkuvivun painikkeilla.
Paina MENU -painiketta vaihtaaksesi
valikoiden välillä tai palataksesi ala‐
valikosta yhden valikkotason ylös‐
päin.
Korosta valikkovaihtoehto tai aseta
numeroarvo kääntämällä säätöpyö‐ rää.

96Mittarit ja käyttölaitteet
Paina SET/CLR -painiketta valitak‐
sesi toiminnon tai vahvistaaksesi viestin.
Asetukset X
Valitse X painamalla MENU-paini‐
ketta.
Valitse alavalikko kääntämällä säätö‐ pyörää. Vahvista painamalla
SET/CLR -painiketta.
Noudata alavalikoissa annettuja oh‐
jeita.
Versiosta riippuen näytössä voi nä‐
kyä seuraavat alavalikot:
■ Yksikkö : näytettävät yksiköt voi‐
daan vaihtaa
■ Rengaspaine : kaikkien pyörien ren‐
gaspaineen tarkistus ajon aikana
3 208
■ Renk. Kuorma : valitse rengaspai‐
neluokka kulloisenkin rengaspai‐
neen mukaan 3 208
■ Öljyn jäljel. oleva käytt. : ilmaisee,
milloin moottoriöljy ja suodatin on vaihdettava 3 86
■ Nopeusvaroitus : jos ennalta ase‐
tettu nopeus ylittyy, kuuluu varoi‐
tusääni
■ Liikennemerkkien tunnistus : näyt‐
tää havaitut liikennemerkit nykyi‐
sellä reittiosiolla 3 171
■ Etäisyys seuranta : näyttää etäisyy‐
den edellä ajavaan autoon 3 159
Ajotietokone W
Valitse W painamalla MENU-paini‐
ketta.
Valitse sivu kääntämällä säätöpyö‐
rää.

Mittarit ja käyttölaitteet97
Sivu 1:■ osamatkamittari 1
■ keskikulutus 1
■ keskinopeus 1
Sivu 2: ■ osamatkamittari 2
■ keskikulutus 2
■ keskinopeus 2
Sivu 3: ■ digitaalinen nopeus
■ toimintasäde
■ hetkellinen kulutus
Sivujen 1 ja 2 tiedot voi nollata erik‐
seen matkamittarin, keskikulutuksen
ja keskinopeuden osalta, jolloin on
mahdollista näyttää erilaisia ajotie‐
toja. Valitse sivut kiertämällä suunta‐
vilkun vivun säätöpyörää.Matkamittari 1 tai 2
Osamatkamittari näyttää edellisen
nollauksen jälkeen tallennetun mat‐
kan.
Osamatkamittari laskee etäisyyden
enintään 2 000 km:iin saakka ja aloit‐
taa sitten nollasta.
Nollaa matkamittari painamalla
SET/CLR -painiketta suuntavilkun vi‐
vussa muutaman sekunnin ajan tai
painamalla nopeusmittarin lähellä
olevaa nollausnuppia erikseen vali‐
tulle sivulle 1 tai 2.

98Mittarit ja käyttölaitteet
Keskikulutus 1 tai 2
Keskikulutuksen näyttö. Mittaus voi‐
daan nollata milloin tahansa ja aloit‐
taa alusta oletusarvosta.
Nollaa painamalla SET/CLR-paini‐
ketta muutaman sekunnin ajan erik‐
seen valitulle sivulle 1 tai 2.
Keskinopeus 1 tai 2
Keskinopeuden näyttö. Mittaus voi‐
daan käynnistää uudelleen milloin ta‐
hansa.
Nollaa painamalla SET/CLR-paini‐
ketta muutaman sekunnin ajan erik‐
seen valitulle sivulle 1 tai 2.
Digitaalinen nopeus Hetkellisen nopeuden digitaalinen
näyttö.
Toimintasäde
Toimintasäde lasketaan säiliössä ole‐ van hetkellisen polttoainemäärän ja
hetkellisen kulutuksen perusteella.
Näyttö perustuu keskiarvoihin.
Tankkauksen jälkeen toimintasäde
päivittyy hetken kuluttua automaatti‐
sesti.Jos säiliössä on vähän polttoainetta,
näyttöön tulee viesti.
Jos säiliö täytyy täyttää heti, näyttöön
tulee varoitusviesti.
Lisäksi polttoainemittarin merkkivalo
i palaa tai vilkkuu 3 93.
Hetkellinen kulutus
Näyttää hetkellisen kulutuksen.
ECO-tietovalikko s
Valitse s painamalla MENU-pai‐
niketta.
Valitse sivu kääntämällä säätöpyö‐
rää.■ Vaihteenvaihdon ilmaisin : Nykyi‐
nen vaihde näkyy nuolen sisällä.
Yläpuolella näkyvä numero on
osoitus ylösvaihtosuosituksesta
polttoaineen säästämiseksi.
Eco-hakemistonäyttö : Nykyinen
polttoaineenkulutus näkyy seg‐
menttinäytössä. Taloudellista ajoa
varten kaikki täytetyt palkit tulee pi‐ tää Eco-alueella. Mitä enemmän
segmenttejä on täytettynä, sitä suu‐
rempi on auton polttoaineenkulu‐
tus. Nykyinen kulutusarvo näkyy
näytössä samanaikaisesti.
■ Suurkuluttajat : Lista päällä olevista
eniten virtaa kuluttavista

Mittarit ja käyttölaitteet99
mukavuusvarusteista näkyy laske‐
vassa järjestyksessä. Näytössä nä‐
kyy potentiaalinen polttoaine‐
säästö. Jos jokin luettelossa oleva
laite sammutetaan, se poistuu luet‐
telosta ja kulutusarvo päivitetään.
Epäsäännöllisissä ajo-olosuh‐
teissa takaikkunan lämmitys ote‐
taan automaattisesti käyttöön
moottorin kuorman lisäämiseksi.
Tällöin takaikkunan lämmityksen il‐
moitetaan olevan yksi suurimmista
tehon kuluttajista ilman kuljettajan suorittamaa aktivointia.■ Eco-suuntaus : Näyttää keskikulu‐
tuksen 50 km:n matkalla. Täytetyt
segmentit näyttävät kulutuksen
5 km jaksoissa ja näyttävät topog‐
rafian tai ajokäytöksen vaikutuksen kulutukseen.
Graafinen infonäyttö,
värillinen infonäyttö Auton varustuksesta riippuen siinä on
joko graafinen infonäyttö tai värillinen infonäyttö.
Infonäyttö sijaitsee kojelaudassa In‐
fotainment-järjestelmän yläpuolella.Graafinen infonäyttö
Infotainment-järjestelmästä riippuen
graafinen infonäyttö on saatavana
kahtena versiona.

100Mittarit ja käyttölaitteet
Graafinen infonäyttö näyttää:■ ajan 3 81
■ ulkolämpötilan 3 81
■ päivämäärän 3 81
■ elektronisen ilmastointiautomatii‐ kan asetukset 3 125
■ Infotainment-järjestelmän, katso kuvaus Infotainment-järjestelmän
käyttöoppaasta
■ auton räätälöinnin asetukset 3 103
Värillinen infonäyttö
Värillinen infonäyttö näyttää värilli‐
senä:
■ ajan 3 81
■ ulkolämpötilan 3 81
■ päivämäärän 3 81
■ elektronisen ilmastointiautomatii‐ kan asetukset 3 125
■ takakameran 3 169
■ Infotainment-järjestelmän, katso kuvaus Infotainment-järjestelmän
käyttöoppaasta
■ navigointi, katso kuvaus Infotain‐ ment-järjestelmän käyttöoppaasta
■ järjestelmän asetukset
■ auton viestit 3 101
■ auton räätälöinnin asetukset 3 103
Näytettävät tiedot ja niiden esitystapa riippuvat ajoneuvon varustelusta ja
asetuksista.
Valikoiden ja asetusten valinta
Valikoihin ja asetuksiin pääsee näy‐
tön kautta.
Paina painiketta CONFIG: Valikko‐
sivu Asetukset avautuu näyttöön.

Mittarit ja käyttölaitteet101
Monitoimisäädintä kiertämällä voit:■ Valita asetuksen tai arvon.
■ Näyttää valikkovaihtoehdon.
Monitoimisäädintä painamalla voit: ■ Vahvistaa asetuksen tai arvon.
■ Valita tai aktivoida merkityn valin‐ nan.
■ Kytkeä järjestelmän toiminnon päälle/pois.
Painamalla painiketta BACK voit:
■ Poistua valikosta tai asetuksesta muuttamatta sitä.
■ Palata alavalikosta ylemmälle va‐ likkotasolle.
■ Poistaa merkkijonon viimeisen merkin. Poista kaikki kohtaan syö‐
tetyt tiedot painamalla BACK muu‐
taman sekunnin ajan.
Poistu Asetukset -valikosta paina‐
malla BACK -painiketta toistuvasti tai
painamalla CONFIG-painiketta vah‐
vistettuasi muutokset.
Auton räätälöinti 3 103.
Muistiin tallennetut asetukset 3 22.
Auton viestit
Viestit näytetään kuljettajan tietokes‐
kuksessa (DIC), joissakin tapauk‐
sissa yhdessä varoituksen ja ääni‐
merkin kanssa.
Paina painiketta SET/CLR tai MENU
tai käännä säätöpyörää viestin vah‐ vistamiseksi.

102Mittarit ja käyttölaitteet

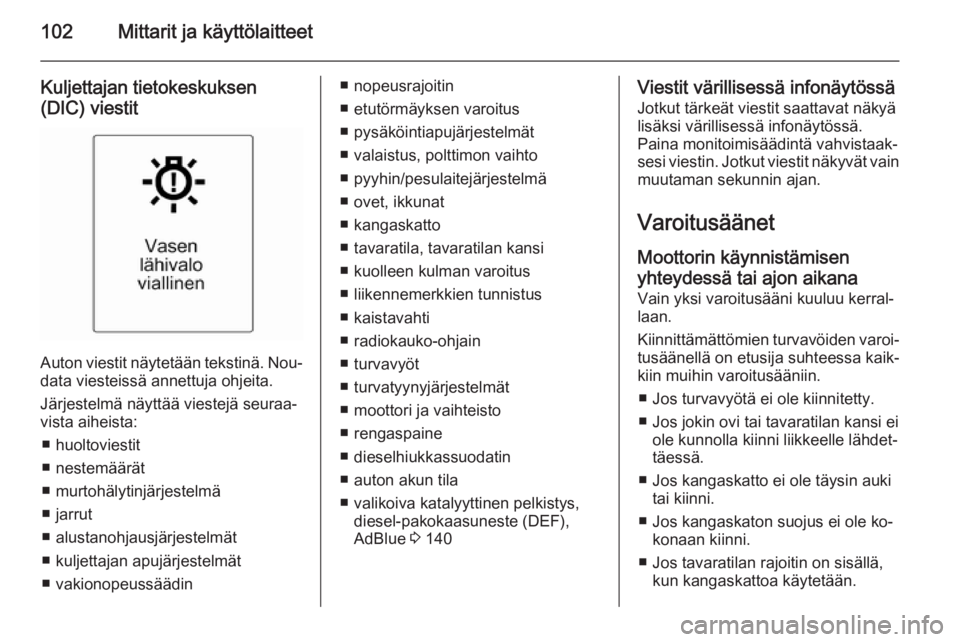

Kuljettajan tietokeskuksen(DIC) viestit
Auton viestit näytetään tekstinä. Nou‐
data viesteissä annettuja ohjeita.
Järjestelmä näyttää viestejä seuraa‐
vista aiheista:
■ huoltoviestit
■ nestemäärät
■ murtohälytinjärjestelmä
■ jarrut
■ alustanohjausjärjestelmät
■ kuljettajan apujärjestelmät
■ vakionopeussäädin
■ nopeusrajoitin
■ etutörmäyksen varoitus
■ pysäköintiapujärjestelmät
■ valaistus, polttimon vaihto
■ pyyhin/pesulaitejärjestelmä
■ ovet, ikkunat
■ kangaskatto
■ tavaratila, tavaratilan kansi
■ kuolleen kulman varoitus
■ liikennemerkkien tunnistus
■ kaistavahti
■ radiokauko-ohjain
■ turvavyöt
■ turvatyynyjärjestelmät
■ moottori ja vaihteisto
■ rengaspaine
■ dieselhiukkassuodatin
■ auton akun tila
■ valikoiva katalyyttinen pelkistys, diesel-pakokaasuneste (DEF),
AdBlue 3 140Viestit värillisessä infonäytössä
Jotkut tärkeät viestit saattavat näkyä
lisäksi värillisessä infonäytössä.
Paina monitoimisäädintä vahvistaak‐
sesi viestin. Jotkut viestit näkyvät vain muutaman sekunnin ajan.
Varoitusäänet
Moottorin käynnistämisen
yhteydessä tai ajon aikana
Vain yksi varoitusääni kuuluu kerral‐
laan.
Kiinnittämättömien turvavöiden varoi‐ tusäänellä on etusija suhteessa kaik‐
kiin muihin varoitusääniin.
■ Jos turvavyötä ei ole kiinnitetty.
■ Jos jokin ovi tai tavaratilan kansi ei ole kunnolla kiinni liikkeelle lähdet‐
täessä.
■ Jos kangaskatto ei ole täysin auki tai kiinni.
■ Jos kangaskaton suojus ei ole ko‐ konaan kiinni.
■ Jos tavaratilan rajoitin on sisällä, kun kangaskattoa käytetään.
