Avaimet, ovet ja ikkunat39
6. Työnnä 4 mm:n kuusiokoloavainläpän käyttöyksikön merkittyyn
asentoon. Käännä kuusiokoloa‐
vainta myötäpäivään vasteeseen
asti siten, että sivun läpät käänty‐
vät sisään.
7. Avaa kangaskaton suojus päätya‐
sentoonsa.
8. Poista muovisuojat kummaltakin puolelta työntämällä ja vetämällä
taaksepäin, katso kuva.
9. Kummankin puolen saranoissa on
näkyvät merkit.
10. Vedä kiinnitettyjä naruja kummal‐ lakin puolella sisäänpäin saranan
merkityn asennon ympäri ja vedä
narun pää silmukan läpi kuvassa
esitetyllä tavalla.
11. Aseta narujen päät eteen.

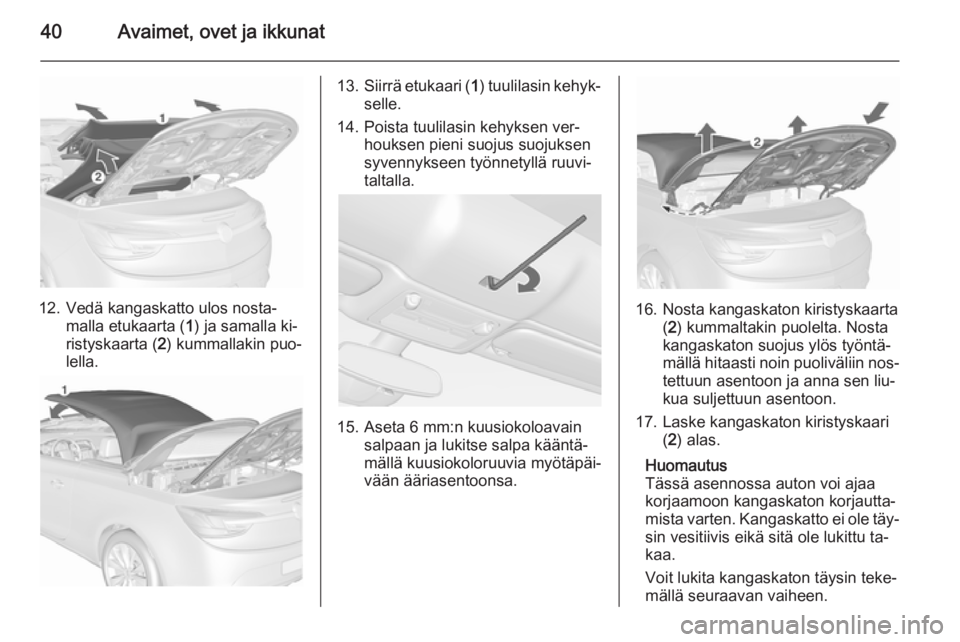

40Avaimet, ovet ja ikkunat
12. Vedä kangaskatto ulos nosta‐malla etukaarta ( 1) ja samalla ki‐
ristyskaarta ( 2) kummallakin puo‐
lella.
13. Siirrä etukaari ( 1) tuulilasin kehyk‐
selle.
14. Poista tuulilasin kehyksen ver‐ houksen pieni suojus suojuksen
syvennykseen työnnetyllä ruuvi‐
taltalla.
15. Aseta 6 mm:n kuusiokoloavain salpaan ja lukitse salpa kääntä‐
mällä kuusiokoloruuvia myötäpäi‐
vään ääriasentoonsa.
16. Nosta kangaskaton kiristyskaarta (2 ) kummaltakin puolelta. Nosta
kangaskaton suojus ylös työntä‐
mällä hitaasti noin puoliväliin nos‐ tettuun asentoon ja anna sen liu‐
kua suljettuun asentoon.
17. Laske kangaskaton kiristyskaari (2 ) alas.
Huomautus
Tässä asennossa auton voi ajaa korjaamoon kangaskaton korjautta‐
mista varten. Kangaskatto ei ole täy‐ sin vesitiivis eikä sitä ole lukittu ta‐
kaa.
Voit lukita kangaskaton täysin teke‐
mällä seuraavan vaiheen.

Avaimet, ovet ja ikkunat41
18. Paina kiristyskaarta lujasti alaskummaltakin puolelta. Vedä sa‐
malla narun silmukasta ruuvital‐
talla hitaasti ja jatkuvasti eteen‐
päin. Voit tukea itseäsi toisella kä‐
dellä oven karmiin. Lukitse kan‐
gaskatto takaa tekemällä tämä
kummallakin puolella.
Tavaratilan kannen voi taas avata vii‐ meisen vaiheen jälkeen. Anna korjaa‐ mon poistaa narut.
Kangaskattoa ei saa avata narujen ol‐
lessa kiinni.
Tuuliohjain
Takaistuinten selkänojien takana ole‐ vassa pussissa on kaksi tuuliohjainta.
Taita takaselkänojat alas 3 72,
avaa tarranauhakiinnittimet ja siirrä
pussi pois syvennyksestä.
■ Pienen tuuliohjaimen voi sijoittaa takaistuinten pääntukien väliin.
■ Suuren tuuliohjaimen voi sijoittaa etuistuinten väliin.
Älä aseta esineitä tuuliohjaimen
päälle.
Kangaskatto on avattava tuuliohjain‐
ten asentamista varten.
Pienen tuuliohjaimen
asentaminen ■ Taita vasen takaselkänoja alas 3 72.
■ Poista takaistuinten pääntukien vä‐
lisen ohjaimen suojus vetämällä
sitä vasemmalle kohti auton sivua.

42Avaimet, ovet ja ikkunat
■ Aseta tuuliohjaimen sovitin jalus‐tansa kanssa ohjaimen vastakkai‐
seen syvennykseen.
■ Vedä tuuliohjainta ohjaimessa oi‐ kealle kohti auton oikeata sivua,kunnes se lukittuu.
■ Nosta takaselkänoja.
Poista tuuliohjain vastakkaisessa jär‐
jestyksessä.
Suuren tuuliohjaimen
asentaminen ■ Poista tuuliohjain laukusta.■ Poista tuuliohjaimen neljä lukkotap‐
pia: ylimmät hyppäävät pois jousi‐
voimalla, kun tappi käännetään
ulos kannattimistaan kummallakin
puolella, alemmat hyppäävät pois,
kun pidäkkeet nostetaan pois luis‐
teista kummallakin puolella.
■ Avaa tuuliohjain.■ Kun saranat ovat etuistuinten ta‐ kana, työnnä oikean puolen lukko‐
tapit oikean puolen verhoilun sy‐
vennyksiin takaistuimen lähellä.
Taita tuuliohjainta hieman keskeltä
ja työnnä vasemman puolen lukko‐ tapit syvennyksiinsä vasemmanpuolen verhoilussa. Varmista, että
kaikki tapit ovat kunnolla kiinni.
Paina tuuliohjain keskeltä alas.

Avaimet, ovet ja ikkunat43
■ Taita yläosa pystyasentoon.
Takaistuimilla ei voi istua suuren tuu‐
liohjaimen ollessa asennettuna.
Tuuliohjaimen pystyosan voi taittaa
alas, kun se ei ole käytössä.
Tuuliohjain voi jäädä paikalleen, kun
kangaskatto suljetaan.
Poista tuuliohjain taittamalla pystyosa
alas. Nosta tuuliohjainta keskeltä hie‐ man ja poista se syvennyksistä kum‐
maltakin puolelta.
Tuuliohjaimen säilytys Siirrä tuuliohjain säilytysasentoon
siirtämällä taaempia lukitustappeja si‐ sään painamalla niitä ja kääntämällä
tappeja kannattimissa. Työnnä etum‐ maisten lukitustappien luisteja
taakse, kunnes ne osuvat paikoilleen.
Käännä tuuliohjain sisään ja aseta se laukkuun.
Taita takaselkänojat alas. Kohdista
pussin kova suojus tavaratilaan. Si‐
joita pussi alhaalta alkaen ylemmän
kehyksen syvennyksessä olevaan si‐
vuttaisohjaimeen. Kiinnitä pussi tar‐
ranauhakiinnittimillä kummankin puo‐
len kiinnityssilmukoihin. Nosta taka‐
selkänojat.
Pyörähdysonnettomuuk‐
sien suojausjärjestelmä
Pyörähdysonnettomuuksien suojaus‐ järjestelmä käsittää vahvistetun tuuli‐
lasin kehyksen ja takaistuimen pään‐
tukien takana suojusten alla olevat
pyörähdyssuojakaaret.
Pyörähdysonnettomuudessa ja
nokka- tai sivukolarissa pyörähdys‐
suojakaaret laukeavat millisekun‐
neissa ylöspäin automaattisesti. Ne
laukeavat myös yhdessä etu- ja sivu‐ turvatyynyjen kanssa.

44Avaimet, ovet ja ikkunat
Huomautus
Älä aseta mitään esineitä pyöräh‐
dyssuojakaarien suojusten päälle
pääntukien taakse.
Turvatyynyn merkkivalo v palaa, jos
pyörähdyssuojakaaret ovat lauen‐
neet.
Järjestelmä laukeaa riippumatta siitä, onko kangaskatto auki vai kiinni.
Kangaskattoa ei saa käyttää, jos pyö‐
rähdyssuojakaaret ovat lauenneet.
Jos kytkintä käytetään, kuljettajan tie‐
tokeskus antaa jatkuvan äänimerkin
ja sen näyttöön tulee viesti.

Istuimet, turvajärjestelmät45Istuimet,
turvajärjestelmätPääntuet ...................................... 45
Etuistuimet ................................... 47
Turvavyöt ..................................... 54
Turvatyynyjärjestelmä ..................57
Lasten turvaistuimet ..................... 63Pääntuet
Asento9 Varoitus
Aja ainoastaan pääntuen ollessa
oikein säädetty.
Pääntuen yläosan tulee olla pään
yläosan korkeudella. Ellei tämä ole
mahdollista, pitkälle henkilölle pään‐
tuki tulee asettaa ylimpään ja pieni‐
kokoiselle alimpaan asentoonsa.
Säätö
Etuistuinten pääntuet
Korkeuden säätö
Paina vapautuspainiketta, säädä kor‐
keus, lukitse.

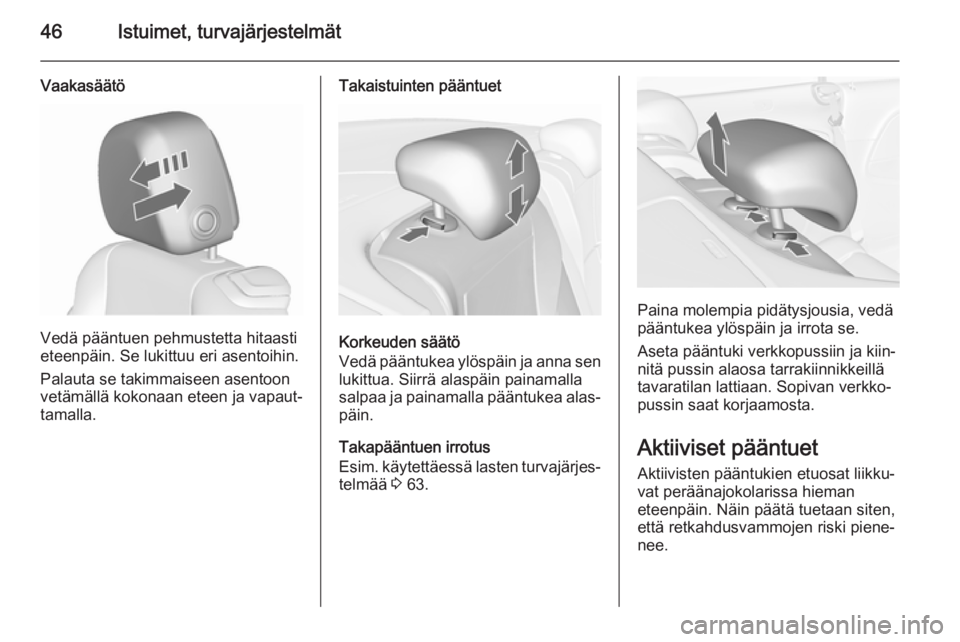

46Istuimet, turvajärjestelmät
Vaakasäätö
Vedä pääntuen pehmustetta hitaasti
eteenpäin. Se lukittuu eri asentoihin.
Palauta se takimmaiseen asentoon
vetämällä kokonaan eteen ja vapaut‐
tamalla.
Takaistuinten pääntuet
Korkeuden säätö
Vedä pääntukea ylöspäin ja anna sen lukittua. Siirrä alaspäin painamalla
salpaa ja painamalla pääntukea alas‐
päin.
Takapääntuen irrotus
Esim. käytettäessä lasten turvajärjes‐
telmää 3 63.
Paina molempia pidätysjousia, vedä
pääntukea ylöspäin ja irrota se.
Aseta pääntuki verkkopussiin ja kiin‐
nitä pussin alaosa tarrakiinnikkeillä
tavaratilan lattiaan. Sopivan verkko‐
pussin saat korjaamosta.
Aktiiviset pääntuet
Aktiivisten pääntukien etuosat liikku‐
vat peräänajokolarissa hieman
eteenpäin. Näin päätä tuetaan siten,
että retkahdusvammojen riski piene‐
nee.
