Îngrijirea autovehiculului183
4. Rotiţi soclul becului în sensantiorar şi scoateţi-l. Înlocuiţi
becul prin extragere:
lampa de semnalizare a direcţiei 1
lampă de poziţie spate 2
lampa de poziţie spate/stopul de frână 3
Dacă lampa de poziţie din spate 2 şi lampa de poziţie din spate 3
sunt LED-uri, solicitaţi sprijin din
partea unui atelier pentru
înlocuirea acestora.
5. Introduceţi şi rotiţi soclul becului în
sens orar în blocul optic spate.
Asiguraţi-vă că firele rămân în
tuburile pentru cabluri.
Fixaţi ansamblul de iluminat cu
pinii de prindere în locaşul din
caroseria autovehiculului şi
strângeţi piuliţa de fixare din
plastic din interiorul portbagajului. Trageţi garnitura inelară peste
locaşul din carcasa lămpii.
Închideţi şi cuplaţi capacul.
Lampa de marşarier/lampa de
ceaţă spate Lampa de marşarier este amplasată
pe partea dreaptă a barei de
protecţie, iar lampa de ceaţă spate
este amplasată pe partea stângă a
barei de protecţie.
Descrierea înlocuirii becurilor este identică pentru ambele lămpi.
1. Deşurubaţi şurubul şi scoateţi capacul.

184Îngrijirea autovehiculului
2. Deşurubaţi şurubul şi demontaţiansamblul de iluminat din bara deprotecţie.
3. Decuplaţi şi scoateţi soclul becului prin rotirea în sens
antiorar.
4. Pentru a scoate becul, rotiţi uşor în sens antiorar şi trageţi. Înlocuiţibecul.
5. Introduceţi soclul becului în ansamblu şi rotiţi în sens orar.
6. Fixaţi ansamblul de iluminat în bara de protecţie şi fixaţi cu
şurubul.
7. Introduceţi capacul în bara de protecţie şi fixaţi cu şurubul.
Adam Rocks
1.Scoateţi capacul trăgând cu mâna
din poziţia marcată, vezi săgeata
în ilustraţie.

Îngrijirea autovehiculului185
2. Deşurubaţi ambele şuruburi şidemontaţi ansamblul de iluminat
din bara de protecţie.
3. Decuplaţi şi scoateţi soclul becului prin rotirea în sens
antiorar.
4. Pentru a scoate becul, rotiţi uşor în sens antiorar şi trageţi. Înlocuiţibecul.
5. Introduceţi soclul becului în ansamblu şi rotiţi în sens orar.
6. Fixaţi ansamblul de iluminat în bara de protecţie şi fixaţi cu
ambele şuruburi.
7. Introduceţi şi cuplaţi capacul în bara de protecţie.
Lămpile de semnalizare
laterale Pentru înlocuirea becului, demontaţi
carcasa lămpii:
1. Glisaţi lampa către stânga şi scoateţi-o cu capătul din dreapta.

186Îngrijirea autovehiculului
2. Rotiţi soclul becului în sensantiorar şi scoateţi-l din carcasă.
3. Scoateţi becul din soclu şi înlocuiţi-l.
4. Introduceţi suportul becului şirăsuciţi-l în sens orar.
5. Introduceţi capătul din stânga al lămpii, glisaţi către stânga şi
introduceţi capătul din dreapta.
Luminile pentru plăcuţa de
înmatriculare
1. Introduceţi şurubelniţa în degajarea din lentilă, apăsaţi în
lateral şi eliberaţi arcul.
2. Scoateţi lampa apăsând în jos, fără a trage cablul.

Îngrijirea autovehiculului187
3. Demontaţi soclul becului de lacarcasa lămpii prin rotirea în sens
antiorar.
4. Scoateţi becul din soclu şi înlocuiţi-l.
5. Introduceţi soclul becului în carcasa lămpii şi rotiţi în sens
orar.
6. Introduceţi lampa în bara de protecţie şi lăsaţi-o să se cupleze.
Luminile interioare
Plafoniera, lămpi de lectură
Apelaţi la un atelier service pentru
înlocuirea becurilor.
Lampa din portbagaj
Apelaţi la un atelier service pentru
înlocuirea becurilor.
Plafoniera
Apelaţi la un atelier service pentru
înlocuirea becurilor.
Iluminarea ambiantă
Apelaţi la un atelier service pentru
înlocuirea becurilor.Panoul înstelat
Apelaţi la un atelier service pentru
înlocuirea becurilor.
Iluminarea panoului de
bord Apelaţi la un atelier service pentru
înlocuirea becurilor.Sistemul electric
Siguranţele Datele siguranţei fuzibile de schimb
trebuie să corespundă cu cele ale
siguranţei fuzibile arse.
În autovehicul se găsesc două cutii cu
siguranţe:
■ în partea stângă-faţă a compartimentului motor,
■ la autovehiculele cu volan pe stânga, în spatele comutatorului
pentru lumini sau la autovehiculele
cu volanul pe dreapta, în spatele
torpedoului.
Înaintea înlocuirii unei siguranţe,
deconectaţi comutatorul respectiv şi
decuplaţi contactul.

188Îngrijirea autovehiculului

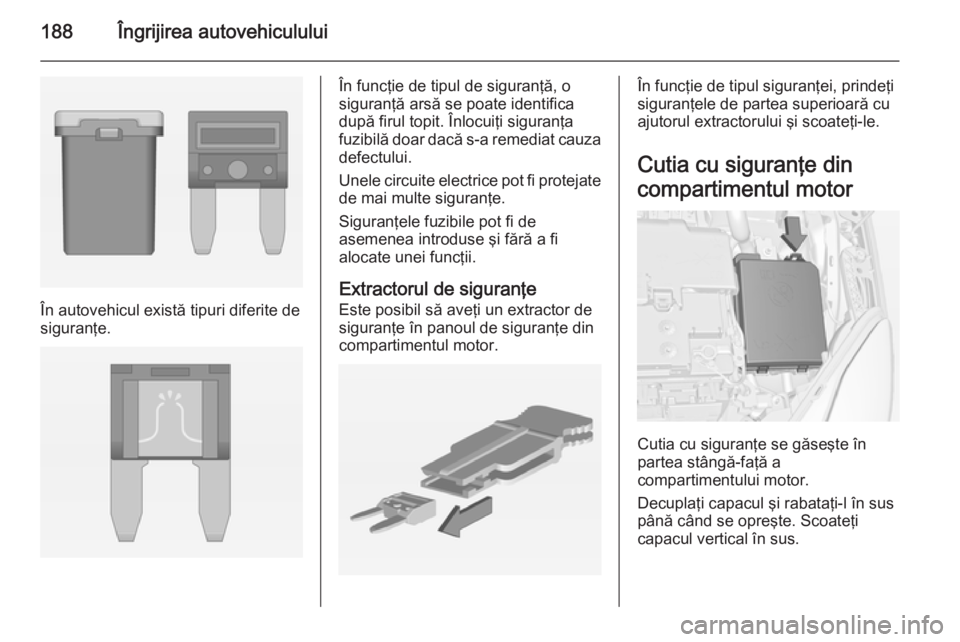

În autovehicul există tipuri diferite de
siguranţe.
În funcţie de tipul de siguranţă, o
siguranţă arsă se poate identifica
după firul topit. Înlocuiţi siguranţa
fuzibilă doar dacă s-a remediat cauza
defectului.
Unele circuite electrice pot fi protejate de mai multe siguranţe.
Siguranţele fuzibile pot fi de
asemenea introduse şi fără a fi
alocate unei funcţii.
Extractorul de siguranţe
Este posibil să aveţi un extractor de
siguranţe în panoul de siguranţe din
compartimentul motor.În funcţie de tipul siguranţei, prindeţi
siguranţele de partea superioară cu ajutorul extractorului şi scoateţi-le.
Cutia cu siguranţe din
compartimentul motor
Cutia cu siguranţe se găseşte în
partea stângă-faţă a
compartimentului motor.
Decuplaţi capacul şi rabataţi-l în sus
până când se opreşte. Scoateţi
capacul vertical în sus.

Îngrijirea autovehiculului189
Nr.Circuit1–2Comutatorul pentru oglinzile
retrovizoare exterioare3Modulul de control al autovehi‐
culului4Trapă rabatabilă / Modul de
control al şasiului5ABS6Lumina de poziţie pe timp de zi,
stânga7–8Modulul de control al autovehi‐
culului9Senzorul bateriei autovehicu‐
lului10Reglarea înălţimii fasciculului
farurilor/TPMS/Trapă rabatabilă11Ştergătorul de lunetă12Dezaburirea parbrizului13Lumina de poziţie pe timp de zi,
dreaptaNr.Circuit14Dezaburirea oglinzii15–16Modul de control al şasiului/
Sistem LPG17Oglinda retrovizoare interioară18Modulul de control motor19Pompa de combustibil20–21Bobina de aprindere22–23Sistemul de injecţie24Sistemul de spălare25Sistemul de iluminare26Modulul de control motor27–28Modulul de control motor29Modulul de control motor30–31Farul din stânga

190Îngrijirea autovehiculului
Nr.Circuit32Farul din dreapta33Modulul de control motor34Claxonul35Ambreiaj36–Nr.Circuit1Pompa ABS2Ştergătorul de parbriz3Suflantă4Panoul de bord5–6–7Pompă electrică de vacuum8Ventilatorul de răcire, turaţie
scăzută9Ventilatorul de răcire, turaţie
ridicată10Ventilator de răcire/Pompă elec‐ trică de vacuum11Demarorul
După înlocuirea siguranţelor defecte,
închideţi capacul panoului de
siguranţe şi apăsaţi-l până când se
blochează în poziţie.
În cazul în care capacul panoului de
siguranţe nu este închis corect, se pot produce defecţiuni.
