MANUTENZIONE E REGOLAZIONI PERIODICHE
6-32
6
Il fusibile di riserva si trova sul retro del sup-
porto del relè avviamento.
Per accedere al fusibile di riserva, togliere il
relè avviamento (insieme al suo supporto)
tirandolo prima in fuori e poi capovolgen-
dolo.
Se il fusibile è bruciato, sostituirlo come se-
gue.1. Girare la chiave su “OFF” e spegnere tutti i circuiti elettrici.
2. Togliere il fusibile bruciato ed installa- re un fusibile nuovo dell’amperaggio
secondo specifica. AVVERTENZA!
Non utilizzare un fusibile di ampe-
ra ggio superiore a quello consi glia-
to per evitare di provocare d anni
estesi all’impianto elettrico e d
eventualmente un incen dio.
[HWA15132]
3. Girare la chiave su “ON” ed accendere
i circuiti elettrici per controllare se le
apparecchiature elettriche funziona-
no.
4. Se nuovamente il fusibile brucia subi- to, fare controllare l’impianto elettrico
da un concessionario Yamaha.
HAU49112
Sostituzione della lampa da faroQuesto modello è equipaggiato con una
lampada faro alogena. Se la lampada faro
brucia, sostituirla come segue.ATTENZIONE
HCA10651
Stare attenti a non danne ggiare le se-
g uenti parti:
 Lampa dina del faro
Non toccare la parte di vetro d ella
lampa dina del faro, per mantenerla
priva di olio, altrimenti si influirebbe
ne gativamente sulla trasparenza
d el vetro, sulla luminosità e sulla
d urata della lampa dina. Eliminare
completamente o gni traccia di
sporco e le impronte d elle dita sulla
lampa dina utilizzan do un panno
inumi dito con alcool o diluente.
 Lente del faro
Non attaccare nessun tipo di pelli-
cola colorata o di a desivo sul tra-
sparente del faro.
Non utilizzare lampa dine del faro d i
potenza superiore a quella specifi-
cata.

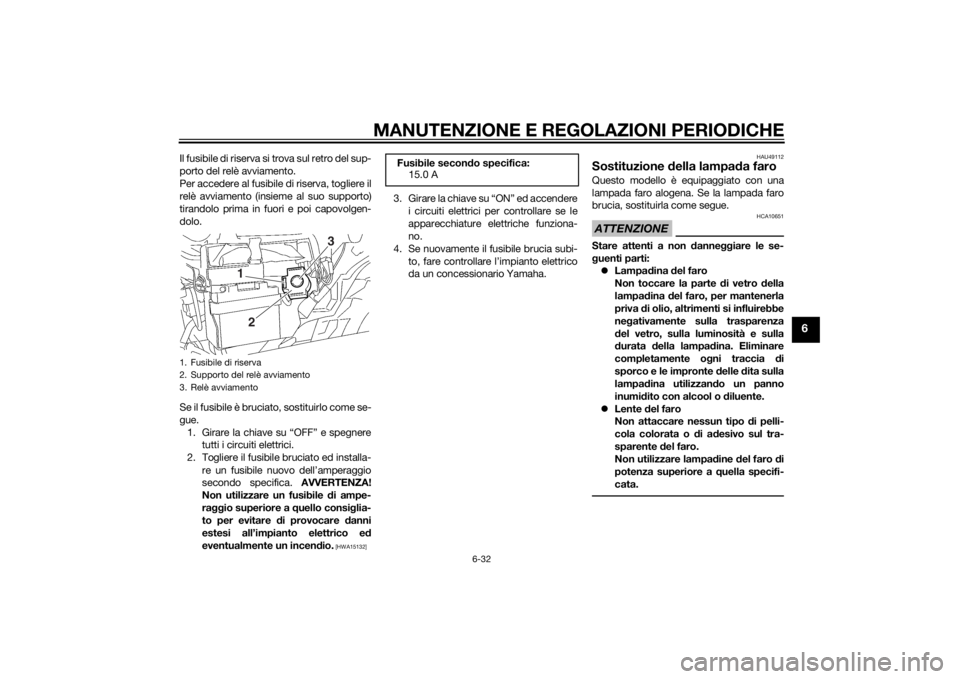

1. Fusibile di riserva
2. Supporto del relè avviamento
3. Relè avviamento
1
2 3
Fusibile secon
do specifica:
15.0 A
U51DH1H0.book Page 32 Thursday, August 29, 2013 5:48 PM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-33
6
1. Togliere la carenatura faro insieme algruppo ottico anteriore togliendo i
bulloni e tirando in avanti. 2. Scollegare il connettore faro e poi to-
gliere il coprilampada.
3. Sganciare il portalampada faro e poi togliere la lampada bruciata. 4. Posizionare una lampada faro nuova e
poi fissarla con il portalampada.
5. Installare il cappuccio coprilampada e
poi collegare il connettore.
6. Installare la carenatura faro (insieme al gruppo ottico anteriore) posizionan-
dola nella posizione originaria, e poi
installando i bulloni.
7. Se necessario, fare regolare il fascio
luce da un concessionario Yamaha.1. Non toccare la parte di vetro della lampadi-na.
1. Bullone
1
1
1. Bullone
1. Accoppiatore del faro
2. Coprilampada del faro
1
1 2
1. Portalampada del faro
1
U51DH1H0.book Page 33 Thursday, August 29, 2013 5:48 PM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-34
6
HAU24134
Sostituzione della lampa da fana-
lino posteriore/stop1. Togliere la lente fanalino posterio-
re/stop togliendo le viti.
2. Togliere la lampada bruciata premen- dola e girandola in senso antiorario. 3. Inserire una lampada nuova nel porta-
lampada con cavetto, premerla e poi
girarla in senso orario fino a quando si
blocca.
4. Installare la coppetta installando le vi-
ti. ATTENZIONE: Non stringere ec-
cessivamente le viti, altrimenti la
lente potrebbe rompersi.
[HCA10682] HAU24205
Sostituzione
della lampa da in di-
catore d i d irezione1. Togliere la lente indicatore di direzione
togliendo la vite.
2. Togliere la lampada bruciata premen- dola e girandola in senso antiorario.
3. Inserire una lampada nuova nel porta-
lampada con cavetto, premerla e poi
girarla in senso orario fino a quando si
blocca.
4. Installare la coppetta installando la vi- te. ATTENZIONE: Non stringere ec-
cessivamente la vite, altrimenti la
lente potrebbe rompersi.
[HCA11192]

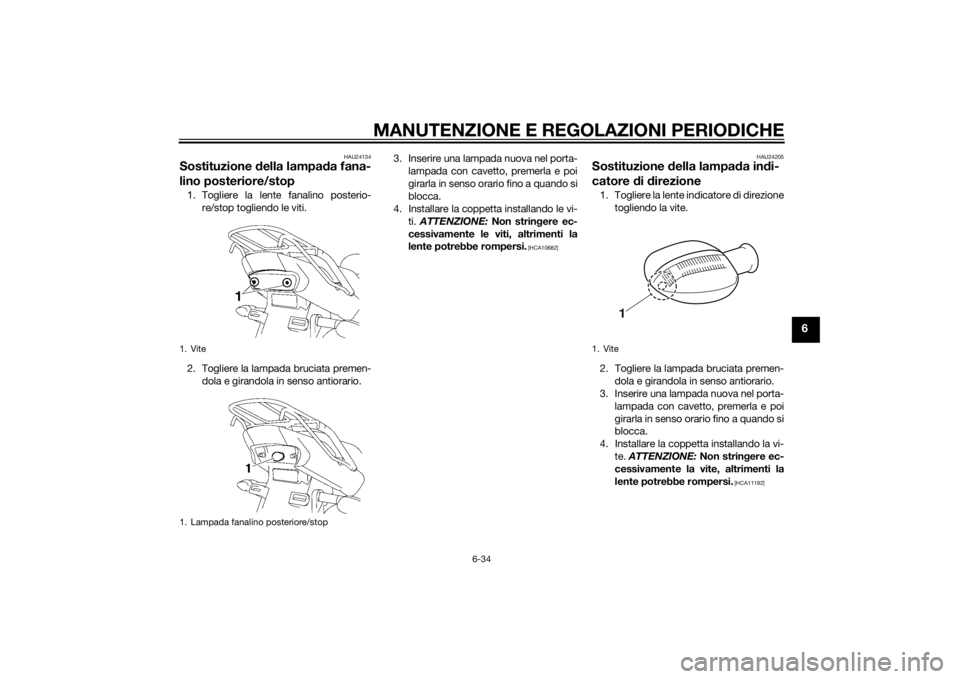

1. Vite
1. Lampada fanalino posteriore/stop
1. Vite
1
U51DH1H0.book Page 34 Thursday, August 29, 2013 5:48 PM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-35
6
HAU45226
Sostituzione della lampa da luce
d i posizione anteriore Se la lampada luce di posizione anteriore
brucia, sostituirla come segue.
1. Togliere il gruppo ottico anteriore. (Ve- dere pagina 6-32.)
2. Togliere il cavetto portalampada luce di posizione (insieme alla lampada)
estraendolo.
3. Togliere la lampada bruciata estraen- dola. 4. Inserire una lampada nuova nel porta-
lampada con cavetto.
5. Installare il portalampada con cavetto
(insieme alla lampada) premendolo.
6. Installare il gruppo ottico anteriore.
HAU24361
Ruota anteriore
HAU56302
Per to gliere la ruota anteriore
AVVERTENZA
HWA10822
Per evitare infortuni, supportare ferma-
mente il veicolo in mo do che non ci sia
pericolo che si ribalti.1. Togliere il tappo in gomma e poi allen- tare il dado perno ruota.
2. Posizionare il motociclo sul cavalletto centrale.
1. Cavo portalampada della luce di posizione
1
1. Lampada luce di posizione anteriore
1
1. Tappo di gomma
2. Dado perno ruota
3. Rondella
U51DH1H0.book Page 35 Thursday, August 29, 2013 5:48 PM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-36
6
3. Scollegare il cavo contachilometri dal-la ruota anteriore.
4. Togliere il dado perno ruota e la ron- della.
5. Estrarre il perno ruota e poi togliere la ruota. ATTENZIONE: Non frenare
d opo aver tolto la ruota e il disco
freno, altrimenti le pasti glie freno si
chiu derebbero completamente.
[HCA11073]
Per installare la ruota anteriore
1. Installare il rinvio contachilometri nel mozzo ruota in modo che le sporgen-
ze combacino con le tacche.
2. Alzare la ruota tra gli steli forcella.
NOTAVerificare che ci sia spazio sufficiente tra le
pastiglie freni prima di inserire il disco freno
e che la tacca nel rinvio contachilometri
combaci con il fermo sullo stelo forcella.3. Inserire il perno ruota, quindi installare la rondella e il dado perno ruota.
4. Togliere il motociclo dal cavalletto
centrale in modo che la ruota anteriore
tocchi il terreno, e poi abbassare il ca-
valletto laterale.
5. Stringere il dado perno ruota alla cop- pia secondo specifica, quindi installa-
re il tappo di gomma in modo che si
adatti sopra le rondelle.

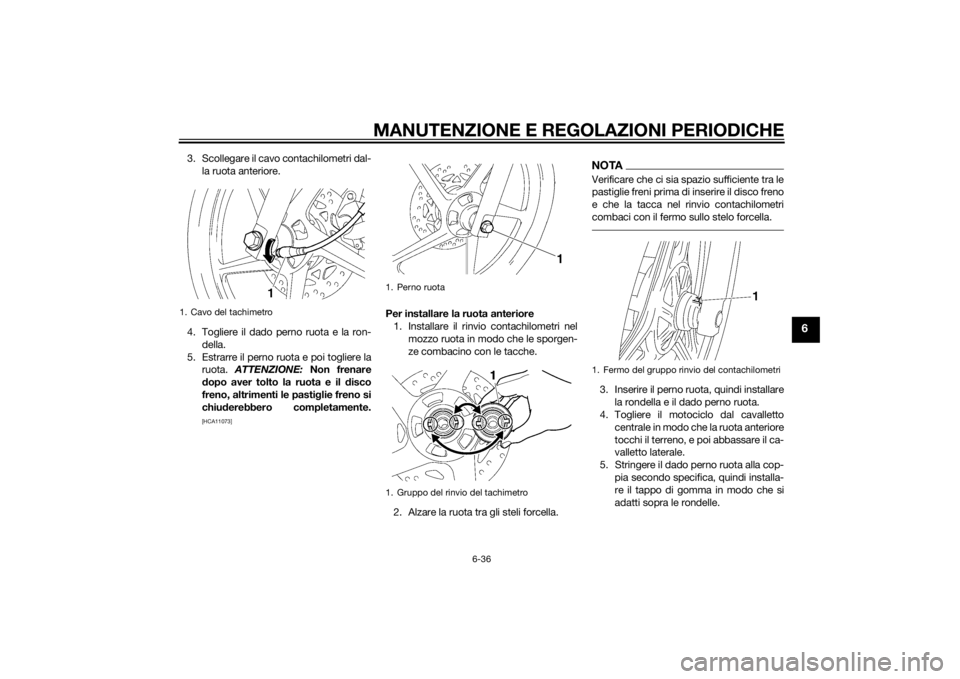

1. Cavo del tachimetro
1. Perno ruota
1. Gruppo del rinvio del tachimetro
1
1. Fermo del gruppo rinvio del contachilometri
U51DH1H0.book Page 36 Thursday, August 29, 2013 5:48 PM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-37
6
6. Azionando il freno anteriore, premerecon forza il manubrio diverse volte
verso il basso per verificare se la for-
cella si comprime e si estende regolar-
mente.
7. Collegare il cavo contachilometri.
HAU25081
Ruota posteriore
HAU56650
Per to gliere la ruota posteriore
AVVERTENZA
HWA10822
Per evitare infortuni, supportare ferma-
mente il veicolo in mo do che non ci sia
pericolo che si ribalti.1. Allentare il dado perno ruota ed il dado asta di reazione sul piatto portaceppi.
2. Scollegare l’asta di reazione dal piatto portaceppi togliendo la coppiglia asta
di reazione, il dado ed il bullone. 3. Posizionare il motociclo sul cavalletto
centrale.
4. Togliere il dado di regolazione gioco pedale freno e poi scollegare l’asta
freno dalla leva comando camma fre-
no.
5. Allentare il controdado tendicatena ed il bullone di regolazione tensione della
catena su entrambe le estremità del
forcellone.
Coppia d
i serraggio:
Dado perno ruota:
59 Nm (5.9 m·kgf, 43 ft·lbf)1. Dado perno ruota
2. Asta di reazione del freno
3. Dado e bullone dell’asta di reazione
4. Copiglia dell’asta di reazione del freno
13
2
4
1. Dado di regolazione gioco pedale freno
2. Asta freno
3. Leva comando camma freno
3
1
2
U51DH1H0.book Page 37 Thursday, August 29, 2013 5:48 PM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-38
6
6. Togliere il dado perno ruota, e poiestrarre il perno della ruota.
7. Spingere la ruota in avanti e poi toglie- re la catena di trasmissione dalla coro-
na.NOTAPer togliere ed installare la ruota, non oc-
corre disassemblare la catena di trasmis-
sione.8. Togliere la ruota.
Per installare la ruota posteriore 1. Installare la ruota inserendo il perno
ruota dal lato sinistro.
2. Installare la catena di trasmissione sulla corona. 3. Inserire il dado perno ruota.
4. Installare l’asta freno sulla leva co-
mando camma freno e poi installare il
dado di regolazione gioco pedale fre-
no sull’asta freno.
5. Collegare l’asta di reazione al piatto portaceppi installando il bullone ed il
dado.
6. Regolare la tensione della catena. (Ve- dere pagina 6-24.)
7. Togliere il motociclo dal cavalletto
centrale in modo che la ruota poste-
riore tocchi il terreno, e poi abbassare
il cavalletto laterale.
8. Stringere il dado asta di reazione ed il dado perno ruota alle coppie di ser-
raggio secondo specifica.
9. Inserire una coppiglia nuova.
10. Regolare il gioco del pedale freno.
(Vedere pagina 6-20.)
AVVERTENZA
HWA10661
Dopo la re golazione del gioco del pe dale
d el freno, controllare il funzionamento
d ella luce d ello stop.

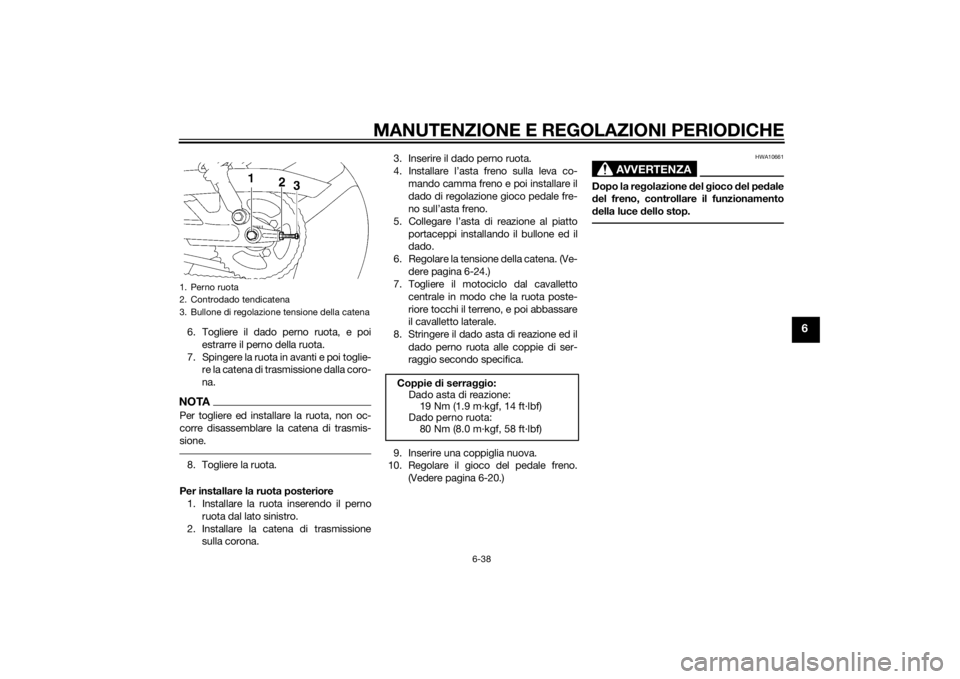

1. Perno ruota
2. Controdado tendicatena
3. Bullone di regolazione tensione della catena
Coppie di serra ggio:
Dado asta di reazione: 19 Nm (1.9 m·kgf, 14 ft·lbf)
Dado perno ruota:
80 Nm (8.0 m·kgf, 58 ft·lbf)
U51DH1H0.book Page 38 Thursday, August 29, 2013 5:48 PM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-39
6
HAU25852
Ricerca ed eliminazione guastiSebbene i motocicli Yamaha subiscano un
rigoroso controllo prima della spedizione
dalla fabbrica, si possono verificare dei
guasti durante il funzionamento. Eventuali
problemi nei sistemi di alimentazione del
carburante, di compressione o di accensio-
ne, per esempio, possono provocare diffi-
coltà all’avviamento o perdite di potenza.
La tabella di ricerca ed eliminazione guasti
che segue rappresenta una guida rapida e
facile per controllare questi impianti vitali.
Tuttavia, se il motociclo dovesse richiedere
riparazioni, consigliamo di portarlo da un
concessionario Yamaha, i cui tecnici esper-
ti sono in possesso degli attrezzi, dell’espe-
rienza e delle nozioni necessari per
l’esecuzione di una corretta manutenzione
del motociclo.
Usare soltanto ricambi originali Yamaha. Le
imitazioni possono essere simili ai ricambi
originali Yamaha, ma spesso sono di quali-
tà inferiore, hanno durata minore e possono
provocare riparazioni costose.
AVVERTENZA
HWA15142
Quan do si controlla l’impianto del carbu-
rante, non fumare, e d accertarsi che non
ci siano fiamme libere o scintille nelle vi-
cinanze, comprese le fiamme pilota di scal
daacq ua o fornaci. La benzina o i va-
pori di benzina possono accen dersi o
esplod ere, provocan do gravi infortuni o
d anni materiali.U51DH1H0.book Page 39 Thursday, August 29, 2013 5:48 PM
