FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-2
3
Per sbloccare lo sterzoInserire la chiave e girarla su “OFF”.
HAU11008
Spie di se gnalazione e spia d’av-
vertimento
HAU11031
Spie in dicatori di d irezione “ ” e “ ”
La spia di segnalazione corrispondente
lampeggia ogni qualvolta l’interruttore degli
indicatori di direzione viene spostato a sini-
stra o destra.
HAU11061
Spia marcia in folle “ ”
Questa spia di segnalazione si accende
quando il cambio è in posizione di folle.
HAU11081
Spia luce abbag liante “ ”
Questa spia di segnalazione si accende
quando il faro è sulla posizione abbaglian-
te.
HAU11506
Spia guasto motore “ ”
Questa spia si accende o lampeggia se vie-
ne rilevato un problema nel circuito elettrico
di monitoraggio del motore. Se questo ac-
cade, far controllare il dispositivo di auto-
diagnosi da un concessionario Yamaha.
(Vedere pagina 3-3 per spiegazioni sul di-
spositivo di autodiagnosi.)
Si può controllare il circuito elettrico della
spia girando la chiave su “ON”. La spia do-
vrebbe accendersi per pochi secondi e poi
spegnersi.
Se la spia non si accende all’inizio girando
la chiave su “ON”, o se la spia resta accesa,
fare controllare il circuito elettrico da un
concessionario Yamaha.
1. Svoltare.
LOCKOFF
1
1. Spia indicatore di direzione sinistro “ ”
2. Spia marcia in folle “ ”
3. Spia guasto motore “ ”
4. Spia luce abbagliante “ ”
5. Spia indicatore di direzione destro “ ”
5
4
3
2
1
U51DH1H0.book Page 2 Thursday, August 29, 2013 5:48 PM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-3
3
HAU11631
Gruppo del tachimetroIl gruppo del tachimetro comprende un ta-
chimetro, un contachilometri totalizzatore
ed un contachilometri parziale. Il tachime-
tro indica la velocità di marcia. Il contachi-
lometri totalizzatore indica la distanza
totale percorsa. Il contachilometri parziale
indica la distanza percorsa dopo l’ultimo
azzeramento con il pomello d’azzeramen-
to. Si può usare il contachilometri parziale
per stimare la distanza percorribile con un
pieno di carburante. L’informazione così
raccolta Le consentirà, in futuro, di pro-
grammare le Sue soste per rifornimento.
HAU11852
Conta giriIl contagiri elettrico consente al pilota di
sorvegliare il regime di rotazione del motore
e di mantenerlo entro la gamma di potenza
ideale.ATTENZIONE
HCA10032
Non far funzionare il motore quand o il
conta giri è nella zona rossa.
Zona rossa: 10000 giri/min. e oltre
HAU12095
Dispositivo d i autodia gnosiQuesto modello è equipaggiato con un di-
spositivo di autodiagnosi per vari circuiti
elettrici.
Se viene rilevato un problema in uno qual-
siasi dei circuiti, la spia guasto motore si
accenderà o lampeggerà. In questo caso,
far controllare il veicolo da un concessiona-
rio Yamaha.ATTENZIONE
HCA11171
Per prevenire il danneggiamento del mo-
tore, se q uesto acca de, consultare al più
presto possibile un concessionario
Yamaha.
1. Tachimetro
2. Contachilometri totalizzatore
3. Contachilometri parziale
4. Pomello azzeramento contachilometri par- ziale
km/h
1234
1. Contagiri
2. Zona rossa del contagiri
x 1000 r/min
1
2
U51DH1H0.book Page 3 Thursday, August 29, 2013 5:48 PM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-4
3
HAU37053
Segnalatore livello carburanteIl segnalatore livello carburante indica la
quantità di carburante contenuta nel serba-
toio carburante. Man mano che il livello car-
burante scende, l’ago si sposta verso la
lettera “E” (vuoto). Quando l’ago raggiunge
la linea rossa, nel serbatoio carburante re-
stano circa 3.4 L (0.90 US gal, 0.75 Imp.gal)
di carburante. Quando ciò si verifica, effet-
tuare il rifornimento il più presto possibile.NOTASi deve girare il blocchetto accensione su
“ON” affinché il segnalatore livello carbu-
rante indichi con precisione il livello carbu-
rante.
HAU1234F
Interruttori manubrioSinistra
Destra
HAU12401
Commutatore luce
abba gliante/anabba gliante “ / ”
Posizionare questo interruttore su “ ”
per la luce abbagliante e su “ ” per la
luce anabbagliante.
HAU12461
Interruttore in dicatori di
d irezione “ / ”
Spostare questo interruttore verso “ ”
per segnalare una curva a destra. Spostare
questo interruttore verso “ ” per segnala-
re una curva a sinistra. Una volta rilasciato,
l’interruttore ritorna in posizione centrale.
Per spegnere le luci degli indicatori di dire-
zione, premere l’interruttore dopo che è ri-
tornato in posizione centrale.
HAU12501
Interruttore dell’avvisatore
acustico “ ”
Premere questo interruttore per azionare
l’avvisatore acustico.
HAU12713
Interruttore avviamento “ ”
Premere questo interruttore per accendere
il motore con il dispositivo d’avviamento.
Prima di accendere il motore, vedere pagi-
na 5-1 per le istruzioni di avviamento.

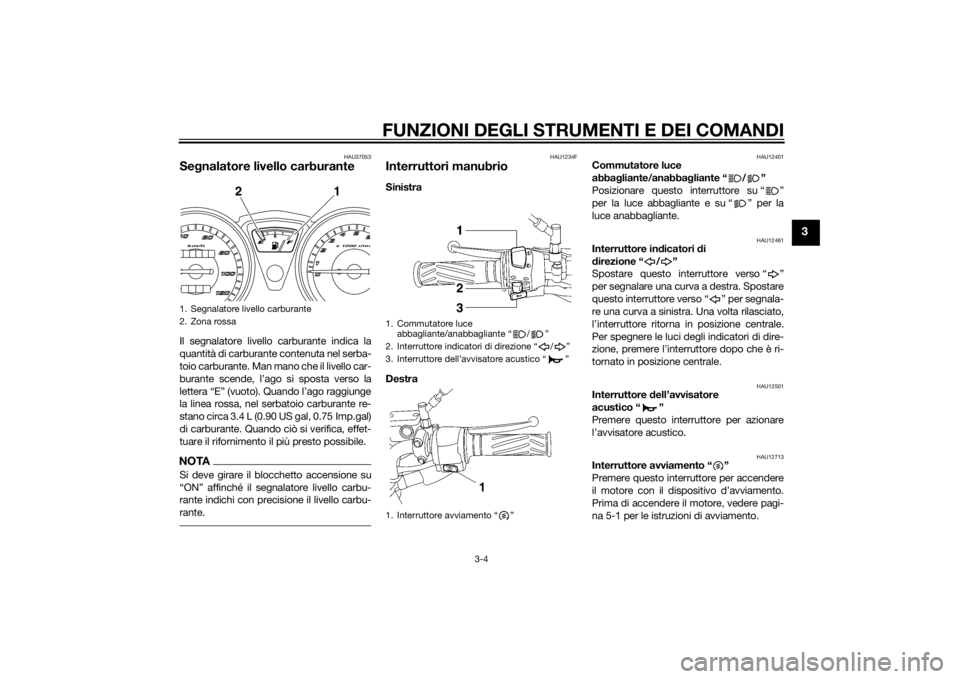

1. Segnalatore livello carburante
2. Zona rossakm/h
x 1000 r/m
i
1
2
1. Commutatore luce abbagliante/anabbagliante “ / ”
2. Interruttore indicatori di direzione “ / ”
3. Interruttore dell’avvisatore acustico “ ”
1. Interruttore avviamento “ ”
U51DH1H0.book Page 4 Thursday, August 29, 2013 5:48 PM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-5
3
HAU12821
Leva frizioneLa leva della frizione si trova sulla manopola
a sinistra del manubrio. Per staccare la fri-
zione, tirare la leva verso la manopola. Per
innestare la frizione, r ilasciare la leva. Per
garantire il funzionamento agevole della fri-
zione, tirare la leva rapidamente e rilasciarla
lentamente.
La leva della frizione è munita di un interrut-
tore della frizione che fa parte dell’impianto
d’interruzione del circuito di accensione.
(Vedere pagina 3-10.)
HAU12872
Pe dale cambioIl pedale cambio si trova sul lato sinistro del
motociclo e si usa in combinazione con la
leva frizione quando si cambiano le marce
della trasmissione sempre in presa a 5 mar-
ce installata su questo motociclo.
HAU12892
Leva frenoLa leva freno si trova sul lato destro del ma-
nubrio. Per azionare il freno anteriore, tirare
la leva verso la manopola acceleratore.

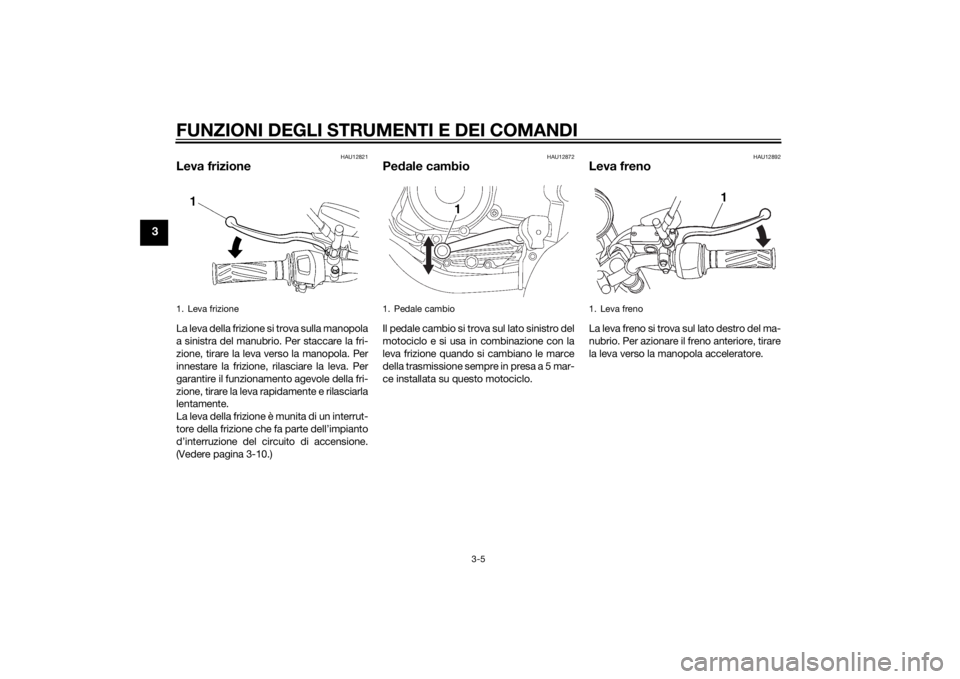

1. Leva frizione

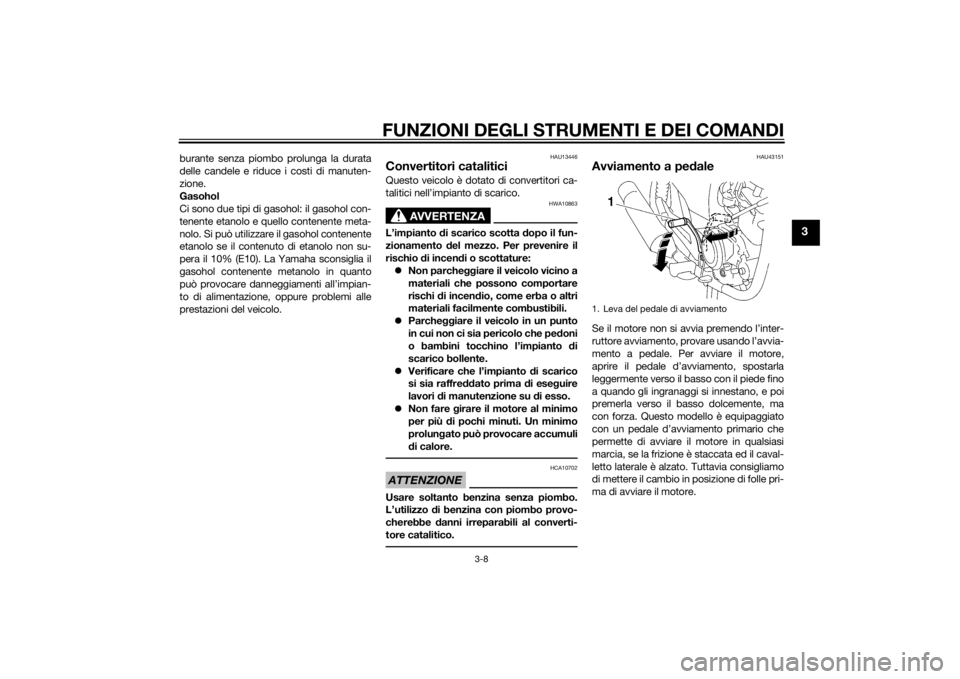

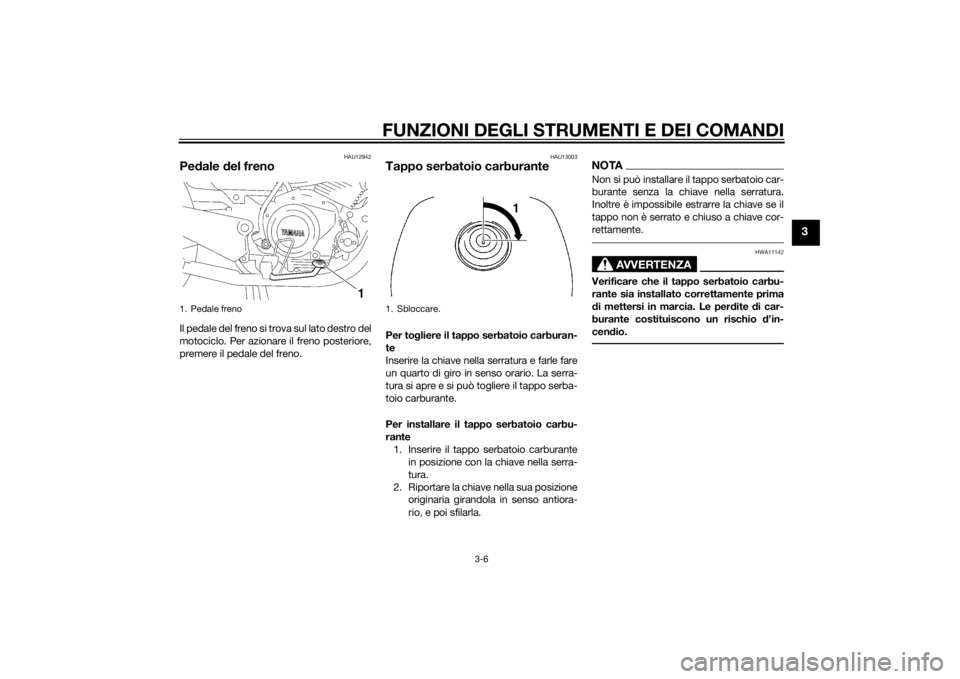

1. Pedale cambio
1
1. Leva freno
1
U51DH1H0.book Page 5 Thursday, August 29, 2013 5:48 PM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-6
3
HAU12942
Pedale del frenoIl pedale del freno si trova sul lato destro del
motociclo. Per azionare il freno posteriore,
premere il pedale del freno.
HAU13003
Tappo serbatoio carburantePer to gliere il tappo serbatoio carburan-
te
Inserire la chiave nella serratura e farle fare
un quarto di giro in senso orario. La serra-
tura si apre e si può togliere il tappo serba-
toio carburante.
Per installare il tappo serbatoio carbu-
rante 1. Inserire il tappo serbatoio carburante in posizione con la chiave nella serra-
tura.
2. Riportare la chiave nella sua posizione originaria girandola in senso antiora-
rio, e poi sfilarla.
NOTANon si può installare il tappo serbatoio car-
burante senza la chiave nella serratura.
Inoltre è impossibile estrarre la chiave se il
tappo non è serrato e chiuso a chiave cor-
rettamente.
AVVERTENZA
HWA11142
Verificare che il tappo serbatoio carbu-
rante sia installato correttamente prima
di mettersi in marcia. Le per dite di car-
burante costituiscono un rischio d’in-
cen dio.

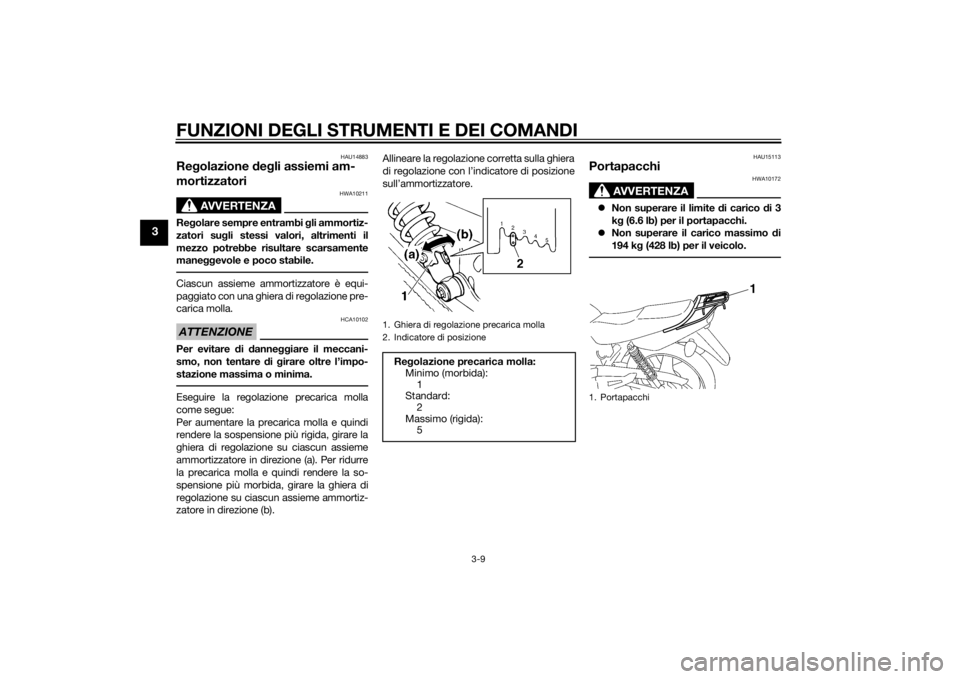

1. Pedale freno
1
1. Sbloccare.
1
U51DH1H0.book Page 6 Thursday, August 29, 2013 5:48 PM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-7
3
HAU13222
CarburanteAccertarsi che il serbatoio contenga una
quantità sufficiente di benzina.
AVVERTENZA
HWA10882
La benzina ed i vapori di benzina sono
estremamente infiammabili. Per evitare
incen di e d esplosioni e ri durre il rischio
d i infortuni durante il rifornimento, os-
servare queste istruzioni.1. Prima di effettuare il rifornimento, spe-
gnere il motore ed accertarsi che nes-
suno sia seduto sul veicolo. Non
effettuare mai il rifornimento mentre si
fuma, o ci si trova nelle vicinanze di
scintille, fiamme libere, o altre fonti di
accensione, come le fiamme pilota di
scaldaacqua e di asciugabiancheria.
2. Non riempire troppo il serbatoio car- burante. Quando si effettua il riforni-
mento, accertarsi di inserire l’ugello
della pompa nel foro riempimento ser-
batoio carburante. Smettere di riempi-
re quando il carburante raggiunge il
fondo del bocchettone riempimento.
Considerando che il carburante si
espande quando si riscalda, il calore
del motore o del sole potrebbe fare
traboccare il carburante dal serbatoio
carburante. 3. Asciugare immediatamente con uno
straccio l’eventuale carburante versa-
to. ATTENZIONE: Pulire subito con
uno straccio pulito, asciutto e soffi-
ce l’eventuale carburante versato,
in quanto può d eteriorare le super-
fici verniciate o d i plastica.
[HCA10072]
4. Accertarsi di aver chiuso saldamente il
tappo serbatoio carburante.
AVVERTENZA
HWA15152
La benzina è velenosa e può provocare
infortuni o il d ecesso. Maneggiare con
cautela la benzina. Non aspirare mai la
benzina con la bocca. In caso di in ge-
stione di benzina o di inspirazione d i
g ran di q uantità di vapori d i benzina, o se
la benzina viene a contatto deg li occhi, contattare imme
diatamente un me dico.
Se si versa benzina sulla pelle, lavare
con ac qua e sapone. Se si versa benzina
su gli abiti, cambiarli.
HAU49742
ATTENZIONE
HCA11401
Usare soltanto benzina senza piombo.
L’utilizzo di benzina con piombo provo-
cherebbe danneggiamenti gravi sia alle
parti interne del motore, come le valvole
e d i se gmenti, sia all’impianto di scarico.Il vostro motore Yamaha è stato progettato
per l’utilizzo di benzina normale senza
piombo con un numero di ottano controlla-
to di 95 o più. Se il motore batte in testa,
usare benzina di una marca diversa o car-
burante super senza piombo. L’uso di car-

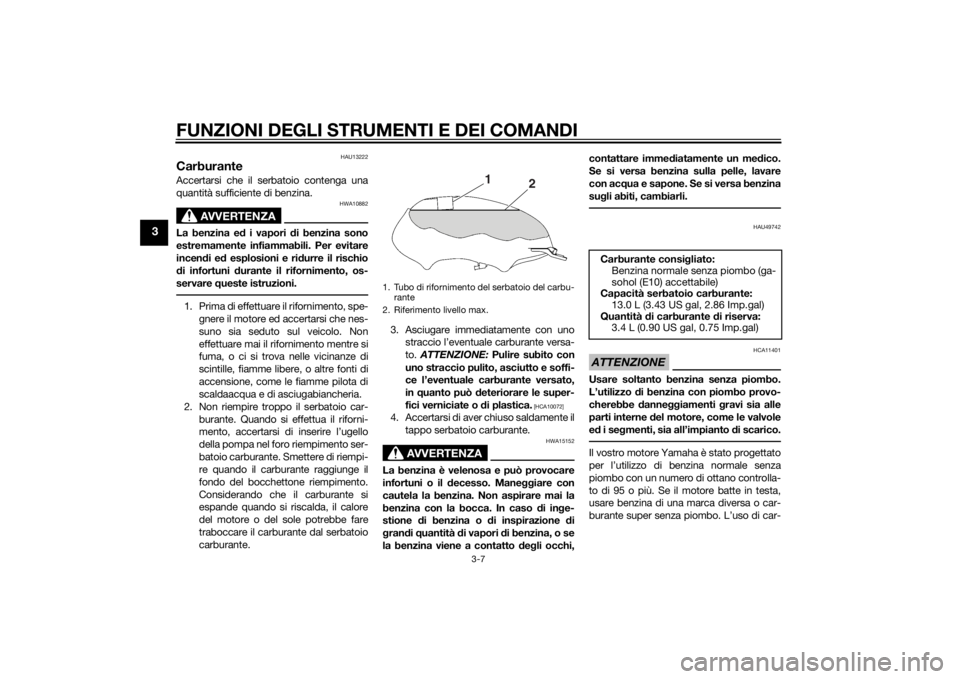

1. Tubo di rifornimento del serbatoio del carbu-
rante
2. Riferimento livello max.
1 2
Carburante consi gliato:
Benzina normale senza piombo (ga-
sohol (E10) accettabile)
Capacità serbatoio carburante: 13.0 L (3.43 US gal, 2.86 Imp.gal)
Quantità di carburante d i riserva:
3.4 L (0.90 US gal, 0.75 Imp.gal)
U51DH1H0.book Page 7 Thursday, August 29, 2013 5:48 PM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-8
3
burante senza piombo prolunga la durata
delle candele e riduce i costi di manuten-
zione.
Gasohol
Ci sono due tipi di gasohol: il gasohol con-
tenente etanolo e quello contenente meta-
nolo. Si può utilizzare il gasohol contenente
etanolo se il contenuto di etanolo non su-
pera il 10% (E10). La Yamaha sconsiglia il
gasohol contenente metanolo in quanto
può provocare danneggiamenti all’impian-
to di alimentazione, oppure problemi alle
prestazioni del veicolo.
HAU13446
Convertitori cataliticiQuesto veicolo è dotato di convertitori ca-
talitici nell’impianto di scarico.
AVVERTENZA
HWA10863
L’impianto di scarico scotta dopo il fun-
zionamento del mezzo. Per prevenire il
rischio di incen di o scottature:
 Non parche ggiare il veicolo vicino a
materiali che possono comportare
rischi di incen dio, come erba o altri
materiali facilmente combustibili.
 Parche ggiare il veicolo in un punto
in cui non ci sia pericolo che pe doni
o bambini tocchino l’impianto di
scarico bollente.
 Verificare che l’impianto di scarico
si sia raffre ddato prima d i eseguire
lavori di manutenzione su d i esso.
 Non fare girare il motore al minimo
per più di pochi minuti. Un minimo
prolun gato può provocare accumuli
d i calore.ATTENZIONE
HCA10702
Usare soltanto benzina senza piombo.
L’utilizzo di benzina con piombo provo-
cherebbe danni irreparabili al converti-
tore catalitico.
HAU43151
Avviamento a ped aleSe il motore non si avvia premendo l’inter-
ruttore avviamento, provare usando l’avvia-
mento a pedale. Per avviare il motore,
aprire il pedale d’avviamento, spostarla
leggermente verso il basso con il piede fino
a quando gli ingranaggi si innestano, e poi
premerla verso il basso dolcemente, ma
con forza. Questo modello è equipaggiato
con un pedale d’avviamento primario che
permette di avviare il motore in qualsiasi
marcia, se la frizione è staccata ed il caval-
letto laterale è alzato. Tuttavia consigliamo
di mettere il cambio in posizione di folle pri-
ma di avviare il motore.1. Leva del pedale di avviamento
U51DH1H0.book Page 8 Thursday, August 29, 2013 5:48 PM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-9
3
HAU14883
Regolazione deg li assiemi am-
mortizzatori
AVVERTENZA
HWA10211
Re golare sempre entrambi g li ammortiz-
zatori su gli stessi valori, altrimenti il
mezzo potrebbe risultare scarsamente
mane ggevole e poco stabile.Ciascun assieme ammortizzatore è equi-
paggiato con una ghiera di regolazione pre-
carica molla.ATTENZIONE
HCA10102
Per evitare d i danne ggiare il meccani-
smo, non tentare di girare oltre l’impo-
stazione massima o minima.Eseguire la regolazione precarica molla
come segue:
Per aumentare la precarica molla e quindi
rendere la sospensione più rigida, girare la
ghiera di regolazione su ciascun assieme
ammortizzatore in direzione (a). Per ridurre
la precarica molla e quindi rendere la so-
spensione più morbida, girare la ghiera di
regolazione su ciascun assieme ammortiz-
zatore in direzione (b). Allineare la regolazione corretta sulla ghiera
di regolazione con l’indicatore di posizione
sull’ammortizzatore.
HAU15113
Portapacchi
AVVERTENZA
HWA10172

Non superare il limite di carico di 3
k g (6.6 lb) per il portapacchi.
 Non superare il carico massimo di
194 k g (428 lb) per il veicolo.
1. Ghiera di regolazione precarica molla
2. Indicatore di posizioneRe golazione precarica molla:
Minimo (morbida):
1
Standard: 2
Massimo (rigida): 5
1. Portapacchi
1
U51DH1H0.book Page 9 Thursday, August 29, 2013 5:48 PM
