MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-15
6
SAU21402
Holgura de la válvulaLa holgura de la válvula se altera con el uso
y, como consecuencia de ello, se desajusta
la mezcla de aire y gasolina y/o el motor
produce ruidos. Para evitarlo, un concesio-
nario Yamaha debe ajustar la holgura de la
válvula según los intervalos que se especi-
fican en el cuadro de mantenimiento perió-
dico y engrase.
SAU21568
NeumáticosLos neumáticos son el único contacto en-
tre el vehículo y la carretera. La seguridad
en todas las condiciones de conducción
depende de un área relativamente pequeña
de contacto con la carretera. Por tanto, es
fundamental mantener los neumáticos en
buen estado en todo momento y cambiar-
los por los neumáticos especificados en el
momento adecuado.
Presión de aire d e los neumáticos
Debe comprobar la presión de aire de los
neumáticos antes de cada utilización y, si
es necesario, ajustarla.
ADVERTENCIA
SWA10504
La utilización d e este vehículo con una
presión incorrecta de los neumáticos
pue de provocar la pér did a de control,
con la consecuencia de daños persona-
les graves o un acci dente mortal.
 La presión d e los neumáticos debe
comprobarse y ajustarse con los
neumáticos en frío (es decir, cuan-
d o la temperatura de los neumáti-
cos sea igual a la temperatura
ambiente). 
La presión de los neumáticos debe
ajustarse en función d e la veloci-
d ad , el peso total del con ductor, el
pasajero, el equipaje y los acceso-
rios homologa dos para este mod e-
lo.
ADVERTENCIA
SWA10512
No sobrecargue nunca el vehículo. La
utilización de un vehículo sobrecarga do
pue de ocasionar un acci dente.
Presión de aire d e los neumáticos
(me did a con los neumáticos en
frío):
Hasta 90 kg (198 lb) de carga:
Delantero: 175 kPa (1.75 kgf/cm², 25 psi)
Tr a s e r o : 200 kPa (2.00 kgf/cm², 29 psi)
De 90 kg (198 lb) a la carga máxi-
ma: Delantero:175 kPa (1.75 kgf/cm², 25 psi)
Tr a s e r o : 280 kPa (2.80 kgf/cm², 41 psi)
Carga máxima*:
194 kg (428 lb)
* Peso total del conductor, el pasaje- ro, el equipaje y los accesorios
U51DS1S0.book Page 15 Friday, August 30, 2013 8:43 AM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-16
6
Revisión de los neumáticos
Debe comprobar los neumáticos antes de
cada utilización. Si la profundidad del dibu-
jo del neumático en el centro alcanza el lí-
mite especificado, si hay un clavo o
fragmentos de cristal en el neumático o si el
flanco está agrietado, haga cambiar el neu-
mático inmediatamente en un concesiona-
rio Yamaha.
NOTALos límites de la profundidad del dibujo
pueden variar de un país a otro. Cumpla
siempre los reglamentos locales.Información relativa a los neumáticos
Esta motocicleta está equipada con neu-
máticos sin cámara, válvulas de aire y llan-
tas de aleación.
Los neumáticos envejecen, aunque no se
hayan utilizado o solo se hayan utilizado
ocasionalmente. Las grietas en el dibujo
del neumático y en la goma del flanco, a ve-
ces acompañadas de deformación de la
carcasa, son una prueba de envejecimien-
to. Especialistas en neumáticos deberán
comprobar los neumáticos viejos y enveje-
cidos para determinar su idoneidad para
uso futuro.
ADVERTENCIA
SWA10462
Los neumáticos delantero y trasero de-
ben ser de la misma marca y d iseño; de
lo contrario, las características de ma-
nejabili dad d el vehiculo pue den ser dife-
rentes, lo que po dría ocasionar un
acci dente.
Después de realizar pruebas exhaustivas,
Yamaha Motor Co., Ltd. sólo ha homologa- do para este modelo los neumáticos que se
relacionan a continuación.
ADVERTENCIA
SWA10472
 Si los neumáticos están excesiva-
mente gastad os, hágalos cambiar
en un concesionario Yamaha. A de-
más de ser ilegal, el uso d el vehícu-
lo con unos neumáticos
excesivamente gasta dos re duce la
estabili dad y pue de provocar la pér-
d id a del control.
 La sustitución de to da pieza rela-
ciona da con las rue das y los frenos,
inclui dos los neumáticos, debe
confiarse a un concesionario

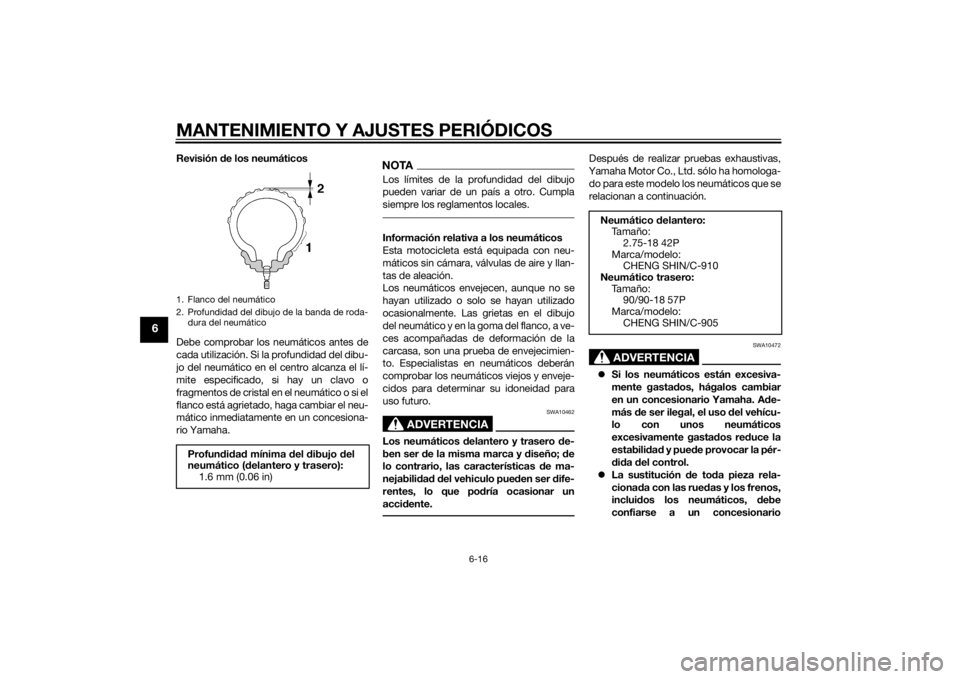

1. Flanco del neumático
2. Profundidad del dibujo de la banda de roda- dura del neumáticoProfun did ad mínima del dibujo del
neumático ( delantero y trasero):
1.6 mm (0.06 in)
Neumático delantero:
Ta m a ñ o : 2.75-18 42P
Marca/modelo: CHENG SHIN/C-910
Neumático trasero:
Ta m a ñ o :90/90-18 57P
Marca/modelo:
CHENG SHIN/C-905
U51DS1S0.book Page 16 Friday, August 30, 2013 8:43 AM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-17
6
Yamaha que dispone de los conoci-
mientos y experiencia profesional
necesarios para ello.
 Con duzca a veloci dad es mo dera-
d as después de cambiar un neumá-
tico, ya que la superficie de éste
d ebe “ro darse” para d esarrollar sus
características óptimas.
SAU21963
Llantas de aleaciónPara asegurar unas prestaciones óptimas,
la durabilidad y el funcionamiento seguro
del vehículo, tome nota de los puntos si-
guientes relativos a las ruedas especifica-
das.
 Antes de cada utilización debe com-
probar si las llantas de las ruedas pre-
sentan grietas, dobladuras,
deformación u otros daños. Si obser-
va algún daño, haga cambiar la rueda
en un concesionario Yamaha. No in-
tente realizar ni la más mínima repara-
ción en una rueda. Una rueda
deformada o agrietada debe sustituir-
se.
 La rueda se debe equilibrar siempre
que se haya cambiado la llanta o el
neumático. Una rueda no equilibrada
puede reducir las prestaciones, limitar
la manejabilidad y reducir la vida útil
del neumático.
SAUP0131
Ajuste del juego libre de la mane-
ta de embragueEl juego libre de la maneta de embrague
debe medir 10.0–15.0 mm (0.39–0.59 in),
como se muestra. Compruebe periódica-
mente el juego libre de la maneta de em-
brague y, de ser necesario, ajústelo del
modo siguiente.
1. Desplace la cubierta de goma hacia la maneta de embrague.
2. Afloje la contratuerca.
3. Para incrementar el juego libre de la maneta de embrague, gire el perno de
ajuste en la dirección (a). Para reducir1. Cubierta de goma
2. Contratuerca
3. Perno de ajuste del juego libre de la maneta de embrague
4. Juego libre de la maneta de embrague4 123
U51DS1S0.book Page 17 Friday, August 30, 2013 8:43 AM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-18
6
el juego libre de la maneta de embra-
gue gire el perno de ajuste en la direc-
ción (b).
NOTASi con el procedimiento descrito ha obteni-
do el juego libre especificado de la maneta
de embrague, omita los pasos 4–7.4. Gire completamente el perno de ajus-te de la maneta de embrague en la di-
rección (a) para aflojar el cable de
embrague.
5. Afloje la contratuerca del cable de em- brague situada hacia el centro del ca-
ble. 6. Para incrementar el juego libre de la
maneta de embrague, gire la tuerca
de ajuste en la dirección (a). Para re-
ducir el juego libre de la maneta de
e m b r a g u e g i r e l a t u e r c a d e a j u s t e e n l a
dirección (b).
7. Apriete la contratuerca en el cable de embrague.
8. Apriete la contratuerca en la maneta de embrague y sitúe la funda de goma
a su posición original.
SAU37914
Comprobación del juego libre de
la maneta d el frenoNo debe existir ningún juego en el extremo
de la maneta del freno. Si hay juego, haga
revisar el sistema de frenos en un conce-
sionario Yamaha.
ADVERTENCIA
SWA14212
Un tacto blan do o esponjoso de la ma-
neta del freno pue de in dicar la presencia
d e aire en el sistema hi dráulico. Si hay
aire en el sistema hi dráulico hágalo pur-
gar en un concesionario Yamaha antes
d e utilizar el vehículo. La presencia de
aire en el sistema hi dráulico re ducirá las
prestaciones del freno, lo cual pued e
provocar la pér did a de control y ser cau-
sa de acci dente.

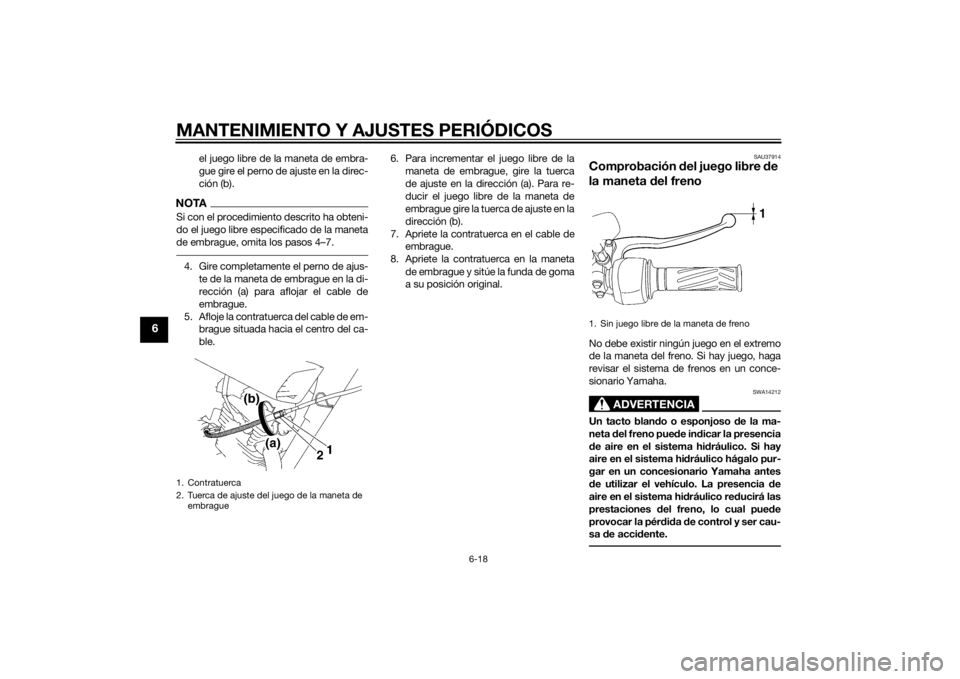

1. Contratuerca
2. Tuerca de ajuste del juego de la maneta de
embrague
1. Sin juego libre de la maneta de freno
1
U51DS1S0.book Page 18 Friday, August 30, 2013 8:43 AM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-19
6
SAU39814

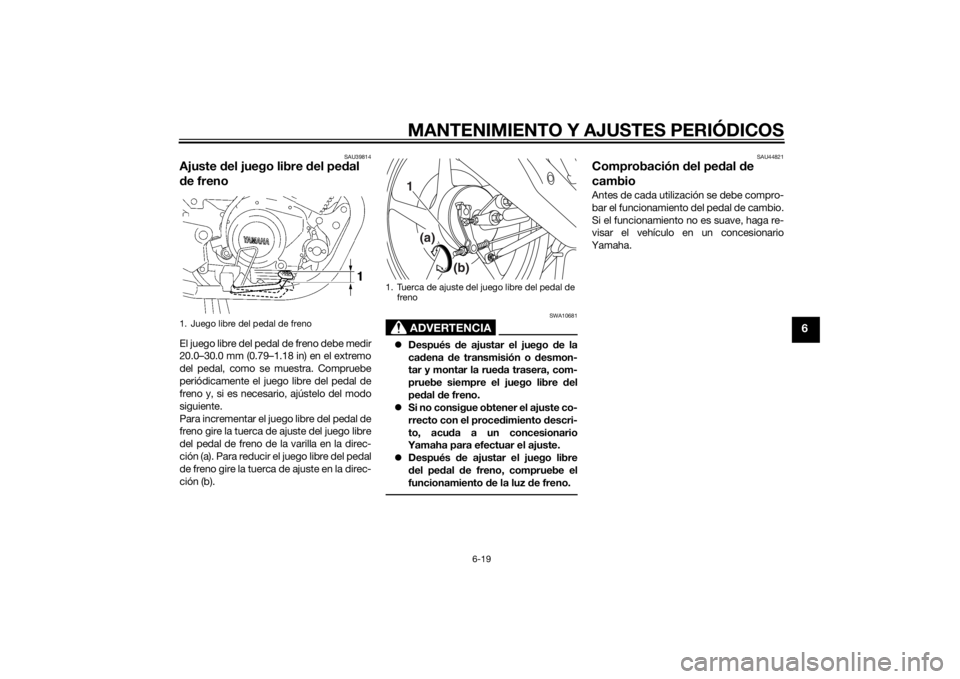

Ajuste del juego libre del pe dal
d e frenoEl juego libre del pedal de freno debe medir
20.0–30.0 mm (0.79–1.18 in) en el extremo
del pedal, como se muestra. Compruebe
periódicamente el juego libre del pedal de
freno y, si es necesario, ajústelo del modo
siguiente.
Para incrementar el juego libre del pedal de
freno gire la tuerca de ajuste del juego libre
del pedal de freno de la varilla en la direc-
ción (a). Para reducir el juego libre del pedal
de freno gire la tuerca de ajuste en la direc-
ción (b).
ADVERTENCIA
SWA10681
 Después de ajustar el juego de la
cad ena de transmisión o d esmon-
tar y montar la rued a trasera, com-
pruebe siempre el juego libre del
pe dal de freno.
 Si no consigue obtener el ajuste co-
rrecto con el proce dimiento descri-
to, acu da a un concesionario
Yamaha para efectuar el ajuste.
 Después de ajustar el juego libre
d el pe dal de freno, compruebe el
funcionamiento de la luz de freno.
SAU44821
Comprobación del ped al de
cambioAntes de cada utilización se debe compro-
bar el funcionamiento del pedal de cambio.
Si el funcionamiento no es suave, haga re-
visar el vehículo en un concesionario
Yamaha.
1. Juego libre del pedal de freno
1. Tuerca de ajuste del juego libre del pedal de freno
1
(a) (b)
U51DS1S0.book Page 19 Friday, August 30, 2013 8:43 AM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-20
6
SAU22295

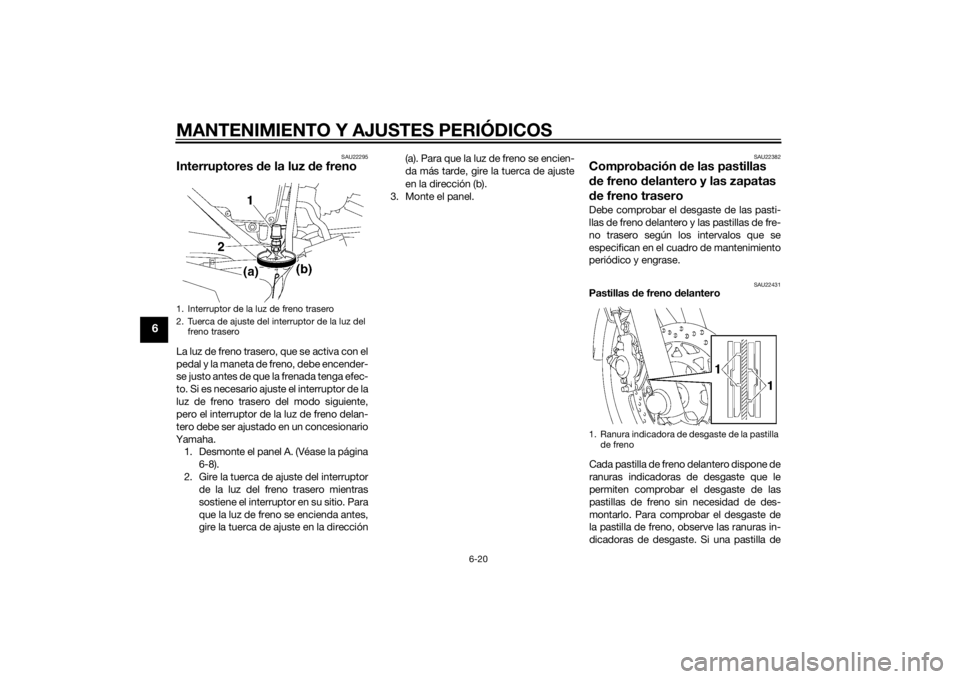

Interruptores de la luz d e frenoLa luz de freno trasero, que se activa con el
pedal y la maneta de freno, debe encender-
se justo antes de que la frenada tenga efec-
to. Si es necesario ajuste el interruptor de la
luz de freno trasero del modo siguiente,
pero el interruptor de la luz de freno delan-
tero debe ser ajustado en un concesionario
Yamaha. 1. Desmonte el panel A. (Véase la página
6-8).
2. Gire la tuerca de ajuste del interruptor de la luz del freno trasero mientras
sostiene el interruptor en su sitio. Para
que la luz de freno se encienda antes,
gire la tuerca de ajuste en la dirección (a). Para que la luz de freno se encien-
da más tarde, gire la tuerca de ajuste
en la dirección (b).
3. Monte el panel.
SAU22382
Comprobación de las pastillas
d e freno d elantero y las zapatas
d e freno trasero Debe comprobar el desgaste de las pasti-
llas de freno delantero y las pastillas de fre-
no trasero según los intervalos que se
especifican en el cuadro de mantenimiento
periódico y engrase.
SAU22431
Pastillas de freno d elantero
Cada pastilla de freno delantero dispone de
ranuras indicadoras de desgaste que le
permiten comprobar el desgaste de las
pastillas de freno sin necesidad de des-
montarlo. Para comprobar el desgaste de
la pastilla de freno, observe las ranuras in-
dicadoras de desgaste. Si una pastilla de
1. Interruptor de la luz de freno trasero
2. Tuerca de ajuste del interruptor de la luz del freno trasero
1. Ranura indicadora de desgaste de la pastilla de freno
U51DS1S0.book Page 20 Friday, August 30, 2013 8:43 AM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-21
6
freno se ha desgastado hasta el punto en
que las ranuras indicadoras de desgaste
han desaparecido casi por completo, soli-
cite a un concesionario Yamaha que cam-
bie el conjunto de las pastillas de freno.
SAU43171
Zapatas de freno trasero
El freno trasero dispone de un indicador de
desgaste que le permite comprobar el des-
gaste de las zapatas sin necesidad de des-
montar el freno. Para comprobar el
desgaste de las zapatas de freno, observe
la posición del indicador de desgaste mien-
tras aplica el freno. Si una zapata de freno
se ha desgastado hasta el punto en que el
indicador de desgaste llega a la marca del límite de desgaste de freno, solicite a un
concesionario Yamaha que cambie el con-
junto de las pastillas de freno.
SAU37003
Comprobación
del líqui do de fre-
noAntes de utilizar el vehículo, verifique que el
líquido de frenos se encuentre por encima
de la marca de nivel mínimo. Compruebe el
nivel del líquido de frenos con respecto a la
parte superior del nivel del depósito. Añada
líquido de frenos si es necesario.
ADVERTENCIA
SWA15981
Un mantenimiento ina decua do pue de
mermar la capaci dad d e frenad a. Obser-
ve las precauciones siguientes:

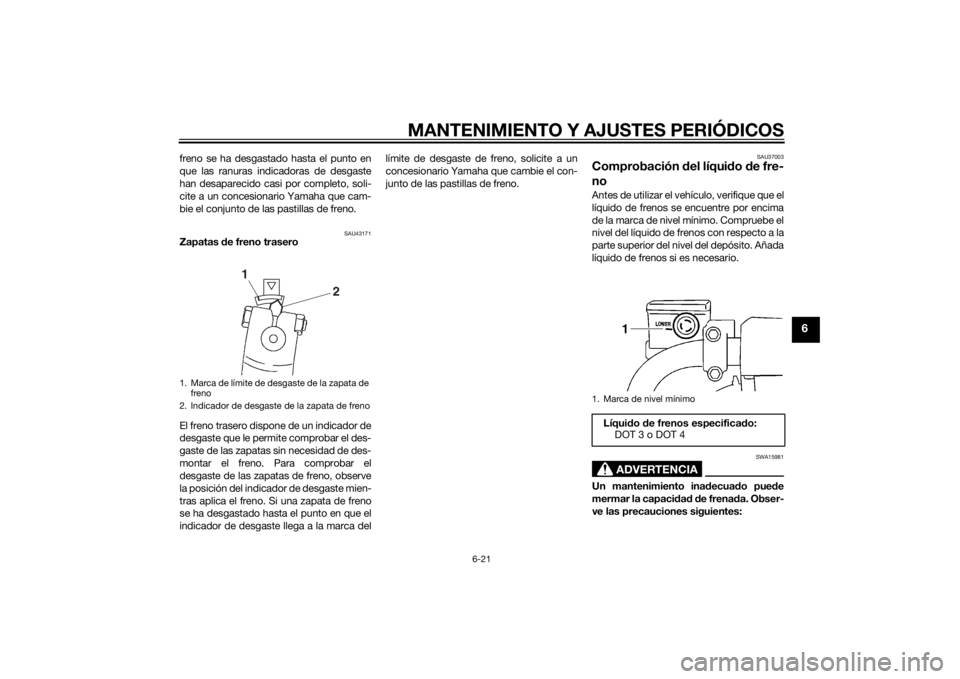

1. Marca de límite de desgaste de la zapata de freno
2. Indicador de desgaste de la zapata de freno
1 2
1. Marca de nivel mínimo
Líquido d e frenos especifica do:
DOT 3 o DOT 4
1
U51DS1S0.book Page 21 Friday, August 30, 2013 8:43 AM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-22
6
Si el líqui do d e frenos es insuficien-
te, pue de penetrar aire en el siste-
ma y re ducirse la capaci dad de
frena da.
 Limpie el tapón de llenad o antes de
extraerlo. Utilice únicamente líqui-
d o d e frenos DOT 3 o DOT 4 proce-
d ente de un recipiente precinta do.
 Utilice únicamente el líqui do de fre-
nos especifica do; de lo contrario
pue den deteriorarse las juntas de
goma y pro ducirse fugas.
 Aña da el mismo tipo de líqui do de
freno. Si se aña de un líqui do de fre-
nos distinto a DOT 3 o DOT 4 pue de
prod ucirse una reacción química
perju dicial.
 Evite que penetre agua en el depó-
sito cuan do aña da líqui do. El agua
re ducirá significativamente el pun-
to

d e ebullición del líqui do y pue de
provocar una obstrucción por va-
por.
ATENCIÓN
SCA17641
El líqui do de frenos pue de dañar las su-
perficies pintad as o las piezas de plásti-
co. Elimine siempre inme diatamente el
líquid o que se haya derramad o.
A medida que las pastillas de freno se des-
gastan, es normal que el nivel de líquido de
freno disminuya de forma gradual. Un nivel
bajo de líquido de frenos puede ser indica-
tivo del desgaste de las pastillas o de una
fuga en el sistema; por tanto, debe com-
probar si las pastillas de freno están des-
gastadas o si hay una fuga en el sistema de
frenos. Si el nivel de líquido de frenos dis-
minuye de forma repentina, solicite a un
concesionario Yamaha que averigüe la
causa antes de seguir utilizando el vehícu-
lo.
SAU22723
Cambio del líqui do de frenosSolicite a un concesionario Yamaha que
cambie el líquido de freno según los inter-
valos que se especifican en el cuadro de
mantenimiento periódico y engrase. Asi-
mismo, se deben cambiar las juntas de es-
tanqueidad de la bomba y la pinza de freno,
así como el tubo de freno, según los inter-
valos indicados a continuación o siempre
que estén dañados o presenten fugas.
 Juntas de estanqueidad: cambiar
cada dos años.
 Tubo de freno: cambiar cada cuatro
años.
U51DS1S0.book Page 22 Friday, August 30, 2013 8:43 AM
