2014 YAMAHA XVS1300A Manuale de Empleo (in Spanish)

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-24
6
SAU44275
Comprobación y engrase de los
pe dales d e freno y cambioCada vez que conduzca, compruebe antes
el funcionamiento de los pedales de freno y
cambio y engrase los pivotes de los peda-
les si es necesario.
Pedal de freno
Pe dal de cambio
SAU23144
Comprobación y engrase de las
manetas de freno y embragueAntes de cada utilización debe verificar el
funcionamiento de las manetas de freno y
embrague y engrasar los pivotes de las
mismas si es necesario.
Maneta de freno
Maneta de embrague
Lubricante recomen dad o:
Grasa de jabón de litio
U1CSS1S0.book Page 24 Friday, August 2, 2013 4:54 PM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-25
6
SAU23203

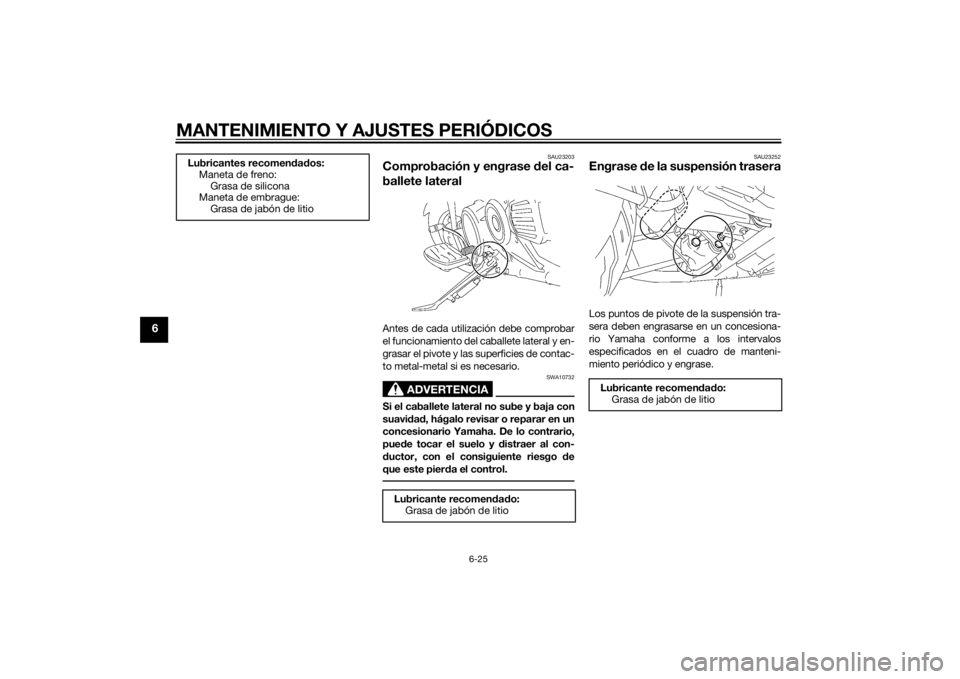

Comprobación y engrase del ca-
ballete lateralAntes de cada utilización debe comprobar
el funcionamiento del caballete lateral y en-
grasar el pivote y las superficies de contac-
to metal-metal si es necesario.
ADVERTENCIA
SWA10732
Si el caballete lateral no sube y baja con
suavi dad , hágalo revisar o reparar en un
concesionario Yamaha. De lo contrario,
pue de tocar el suelo y distraer al con-
d uctor, con el consiguiente riesgo d e
que este pier da el control.
SAU23252
Engrase de la suspensión traseraLos puntos de pivote de la suspensión tra-
sera deben engrasarse en un concesiona-
rio Yamaha conforme a los intervalos
especificados en el cuadro de manteni-
miento periódico y engrase.
Lubricantes recomen
dad os:
Maneta de freno:
Grasa de silicona
Maneta de embrague: Grasa de jabón de litio
Lubricante recomen dad o:
Grasa de jabón de litio
Lubricante recomen dad o:
Grasa de jabón de litio
U1CSS1S0.book Page 25 Friday, August 2, 2013 4:54 PM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-26
6
SAUM1653

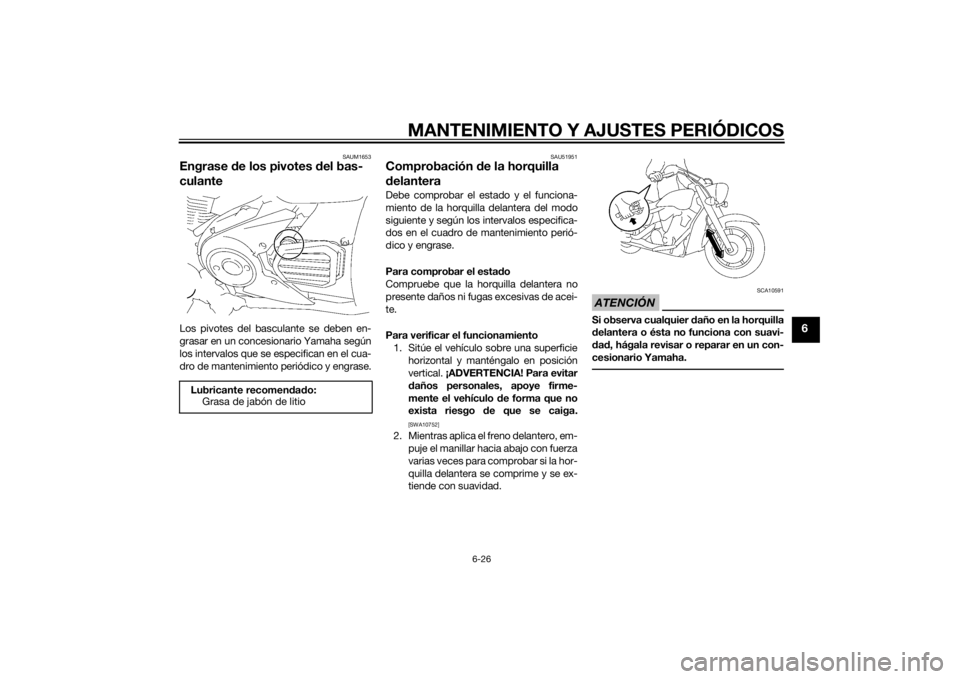

Engrase de los pivotes del bas-
culanteLos pivotes del basculante se deben en-
grasar en un concesionario Yamaha según
los intervalos que se especifican en el cua-
dro de mantenimiento periódico y engrase.
SAU51951
Comprobación de la horquilla
d elanteraDebe comprobar el estado y el funciona-
miento de la horquilla delantera del modo
siguiente y según los intervalos especifica-
dos en el cuadro de mantenimiento perió-
dico y engrase.
Para comprobar el esta do
Compruebe que la horquilla delantera no
presente daños ni fugas excesivas de acei-
te.
Para verificar el funcionamiento
1. Sitúe el vehículo sobre una superficie horizontal y manténgalo en posición
vertical. ¡ADVERTENCIA! Para evitar
d años personales, apoye firme-
mente el vehículo de forma que no
exista riesgo d e que se caiga.
[SWA10752]
2. Mientras aplica el freno delantero, em-
puje el manillar hacia abajo con fuerza
varias veces para comprobar si la hor-
quilla delantera se comprime y se ex-
tiende con suavidad.
ATENCIÓN
SCA10591
Si observa cualquier daño en la horquilla
d elantera o ésta no funciona con suavi-
d ad , hágala revisar o reparar en un con-
cesionario Yamaha.
Lubricante recomen dad o:
Grasa de jabón de litio
U1CSS1S0.book Page 26 Friday, August 2, 2013 4:54 PM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-27
6
SAU23284

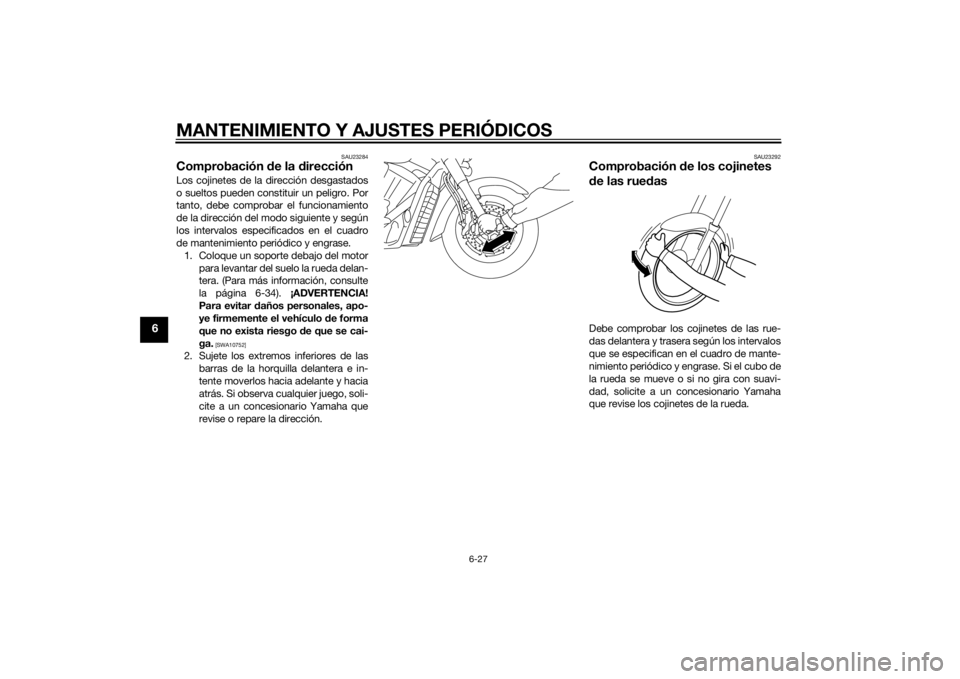

Comprobación de la d irecciónLos cojinetes de la dirección desgastados
o sueltos pueden constituir un peligro. Por
tanto, debe comprobar el funcionamiento
de la dirección del modo siguiente y según
los intervalos especificados en el cuadro
de mantenimiento periódico y engrase.
1. Coloque un soporte debajo del motor para levantar del suelo la rueda delan-
tera. (Para más información, consulte
la página 6-34). ¡ADVERTENCIA!
Para evitar d años personales, apo-
ye firmemente el vehículo d e forma
que no exista riesgo de que se cai-
ga.
[SWA10752]
2. Sujete los extremos inferiores de las barras de la horquilla delantera e in-
tente moverlos hacia adelante y hacia
atrás. Si observa cualquier juego, soli-
cite a un concesionario Yamaha que
revise o repare la dirección.
SAU23292
Comprobación de los cojinetes
d e las rue dasDebe comprobar los cojinetes de las rue-
das delantera y trasera según los intervalos
que se especifican en el cuadro de mante-
nimiento periódico y engrase. Si el cubo de
la rueda se mueve o si no gira con suavi-
dad, solicite a un concesionario Yamaha
que revise los cojinetes de la rueda.
U1CSS1S0.book Page 27 Friday, August 2, 2013 4:54 PM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-28
6
SAU50582

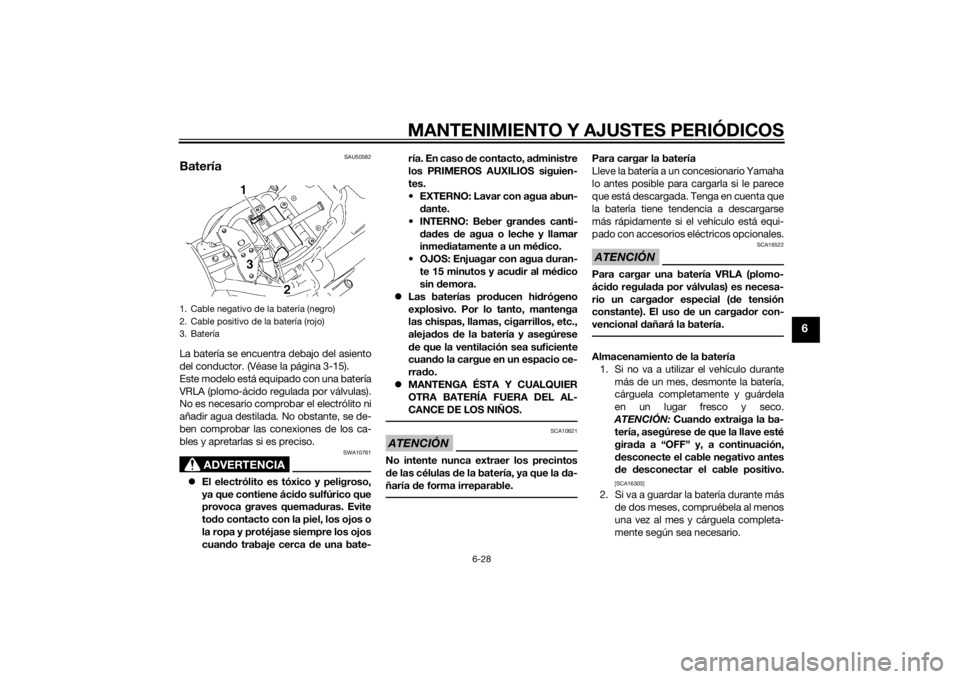

BateríaLa batería se encuentra debajo del asiento
del conductor. (Véase la página 3-15).
Este modelo está equipado con una batería
VRLA (plomo-ácido regulada por válvulas).
No es necesario comprobar el electrólito ni
añadir agua destilada. No obstante, se de-
ben comprobar las conexiones de los ca-
bles y apretarlas si es preciso.
ADVERTENCIA
SWA10761
El electrólito es tóxico y peligroso,
ya que contiene áci do sulfúrico que
provoca graves quema duras. Evite
to do contacto con la piel, los ojos o
la ropa y protéjase siempre los ojos
cuan do trabaje cerca de una bate- ría. En caso
de contacto, ad ministre
los PRIMEROS AUXILIOS siguien-
tes.
EXTERNO: Lavar con agua abun- dante.
INTERNO: Beber gran des canti-
d ad es de agua o leche y llamar
inme diatamente a un mé dico.
OJOS: Enjuagar con agua d uran-
te 15 minutos y acu dir al mé dico
sin demora.
 Las baterías pro ducen hi drógeno
explosivo. Por lo tanto, mantenga
las chispas, llamas, cigarrillos, etc.,
aleja dos de la batería y asegúrese
d e que la ventilación sea suficiente
cuan do la cargue en un espacio ce-
rra do.
 MANTENGA ÉSTA Y CUALQUIER
OTRA BATERÍA FUERA DEL AL-
CANCE DE LOS NIÑOS.
ATENCIÓN
SCA10621
No intente nunca extraer los precintos
de las células d e la batería, ya que la da-
ñaría de forma irreparable.
Para cargar la batería
Lleve la batería a un concesionario Yamaha
lo antes posible para cargarla si le parece
que está descargada. Tenga en cuenta que
la batería tiene tendencia a descargarse
más rápidamente si el vehículo está equi-
pado con accesorios eléctricos opcionales.ATENCIÓN
SCA16522
Para cargar una batería VRLA (plomo-
áci do regula da por válvulas) es necesa-
rio un carga dor especial ( de tensión
constante). El uso de un carga dor con-
vencional dañará la batería.Almacenamiento d e la batería
1. Si no va a utilizar el vehículo durante más de un mes, desmonte la batería,
cárguela completamente y guárdela
en un lugar fresco y seco.
ATENCIÓN: Cuando extraiga la ba-
tería, asegúrese de que la llave esté
gira da a “OFF” y, a continuación,
d esconecte el cable negativo antes
d e desconectar el cable positivo.
[SCA16303]
2. Si va a guardar la batería durante más
de dos meses, compruébela al menos
una vez al mes y cárguela completa-
mente según sea necesario.
1. Cable negativo de la batería (negro)
2. Cable positivo de la batería (rojo)
3. Batería
U1CSS1S0.book Page 28 Friday, August 2, 2013 4:54 PM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-29
6
3. Cargue completamente la batería an-tes de instalarla. ATENCIÓN: Cuando
vaya a instalar la batería, verifique
que la llave se encuentre en la posi-
ción “OFF” y, a continuación, co-
necte el cable positivo antes de
conectar el negativo.
[SCA16841]
4. Una vez instalada la batería, verifique que los cables estén correctamente
conectados a los bornes.ATENCIÓN
SCA16531
Mantenga siempre la batería carga da. El
almacenamiento de una batería descar-
ga da pue de dañarla de forma irrepara-
ble.
SAU47135

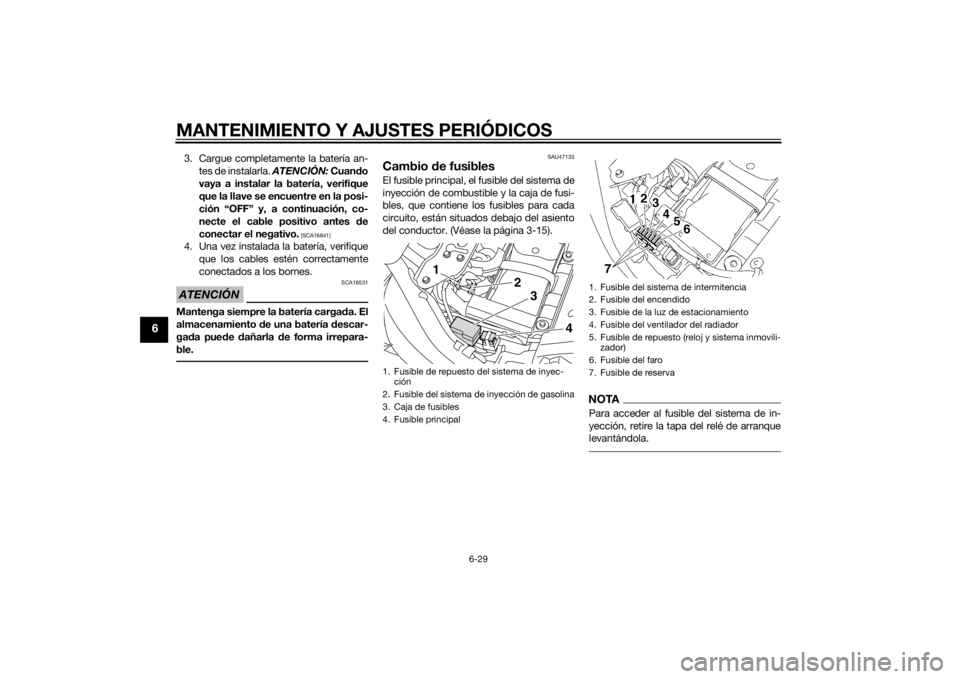

Cambio de fusiblesEl fusible principal, el fusible del sistema de
inyección de combustible y la caja de fusi-
bles, que contiene los fusibles para cada
circuito, están situados debajo del asiento
del conductor. (Véase la página 3-15).
NOTAPara acceder al fusible del sistema de in-
yección, retire la tapa del relé de arranque
levantándola.
1. Fusible de repuesto del sistema de inyec-
ción
2. Fusible del sistema de inyección de gasolina
3. Caja de fusibles
4. Fusible principal
1
2
3
4
1. Fusible del sistema de intermitencia
2. Fusible del encendido
3. Fusible de la luz de estacionamiento
4. Fusible del ventilador del radiador
5. Fusible de repuesto (reloj y sistema inmovili- zador)
6. Fusible del faro
7. Fusible de reserva
U1CSS1S0.book Page 29 Friday, August 2, 2013 4:54 PM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-30
6
Si un fusible está fundido, cámbielo del
modo siguiente.1. Gire la llave a la posición “OFF” y des- active el circuito eléctrico en cuestión.
2. Extraiga el fusible fundido e instale uno nuevo del amperaje especificado.
¡ADVERTENCIA! Para evitar una
avería grave del sistema eléctrico y
posiblemente un incend io, no utili-
ce un fusible con un amperaje su-
perior al recomen dad o.
[SWA15132]
3. Gire la llave a la posición “ON” y active
el circuito eléctrico en cuestión para
comprobar que el dispositivo funcio-
ne.
4. Si el fusible se funde de nuevo inme- diatamente, solicite a un concesiona-
rio Yamaha que revise el sistema
eléctrico.
SAU42895
Cambio de la bombilla del faroEste modelo está equipado con un faro do-
tado de bombilla halógena. Si se funde la
bombilla del faro, cámbiela del modo si-
guiente.ATENCIÓN
SCA10651
Evite dañar los componentes siguientes:
 Bombilla del faro
No toque la parte de cristal d e la
bombilla d el faro para no manchar-
la de aceite, ya que de lo contrario
per dería transparencia, luminosi-
d ad y d urabili dad . Elimine comple-
tamente to da sucie dad y marcas de
d ed os en la bombilla del faro con un
trapo hume deci do en alcohol o di-
luyente.
 Óptica del faro
No pegue ningún tipo de película
colorea da o a dhesivos sobre la óp-
tica del faro.
No utilice una bombilla de faro d e
potencia superior a la especifica da.
1. Tapa del relé del motor de arranque
2. Fusible del sistema de inyección de gasolina
3. Fusible de repuesto del sistema de inyec-
ción
21
3
Fusibles especifica dos:
Fusible principal:
50.0 A
Fusible del faro: 20.0 A
Fusible del sistema de intermiten-
cia: 10.0 A
Fusible de encendido: 15.0 A
Fusible de luz de estacionamiento:
10.0 A
Fusible del ventilador del radiador: 20.0 A
Fusible del sistema de inyección de
gasolina: 10.0 A
Fusible de repuesto: 10.0 A
U1CSS1S0.book Page 30 Friday, August 2, 2013 4:54 PM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-31
6

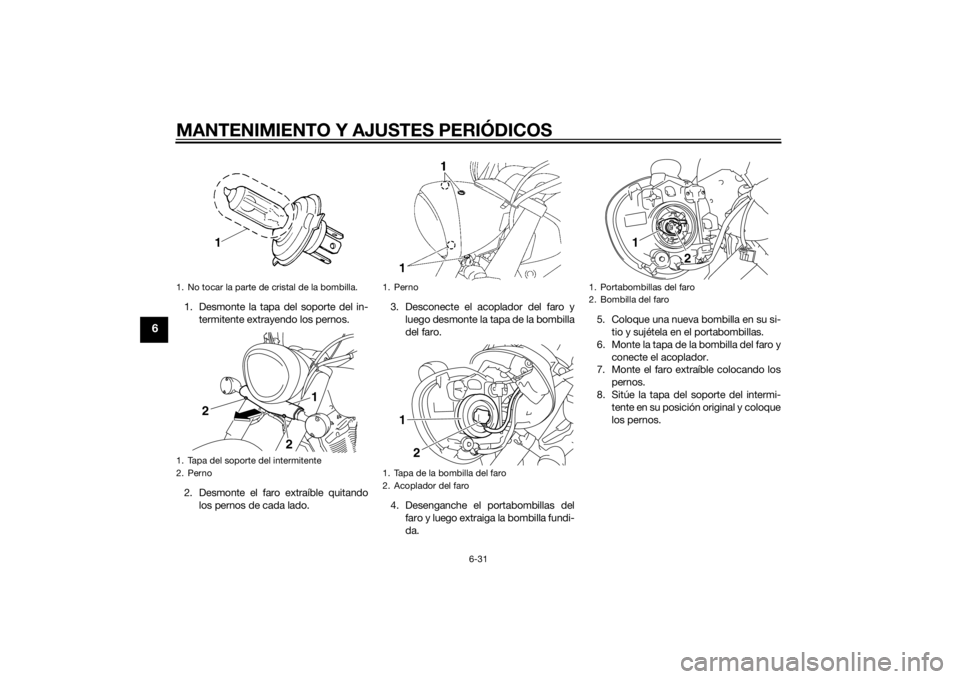

1. Desmonte la tapa del soporte del in-termitente extrayendo los pernos.
2. Desmonte el faro extraíble quitando los pernos de cada lado. 3. Desconecte el acoplador del faro y
luego desmonte la tapa de la bombilla
del faro.
4. Desenganche el portabombillas del faro y luego extraiga la bombilla fundi-
da. 5. Coloque una nueva bombilla en su si-
tio y sujétela en el portabombillas.
6. Monte la tapa de la bombilla del faro y conecte el acoplador.
7. Monte el faro extraíble colocando los
pernos.
8. Sitúe la tapa del soporte del intermi- tente en su posición original y coloque
los pernos.1. No tocar la parte de cristal de la bombilla.
1. Tapa del soporte del intermitente
2. Perno
1
2
2
1. Perno
1. Tapa de la bombilla del faro
2. Acoplador del faro
1 2
1. Portabombillas del faro
2. Bombilla del faro
1 2
