MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-16
6
La presión de los neumáticos debe
ajustarse en función de la veloci-
d ad , el peso total del con ductor, el
pasajero, el equipaje y los acceso-
rios homologa dos para este mo de-
lo.
ADVERTENCIA
SWA10512
No sobrecargue nunca el vehículo. La
utilización de un vehículo sobrecargad o
pue de ocasionar un acci dente.
Revisión de los neumáticos
Debe comprobar los neumáticos antes de
cada utilización. Si la profundidad del dibu-
jo del neumático en el centro alcanza el lí-
mite especificado, si hay un clavo o
fragmentos de cristal en el neumático o si el
flanco está agrietado, haga cambiar el neu-
mático inmediatamente en un concesiona-
rio Yamaha.
NOTALos límites de la profundidad del dibujo
pueden variar de un país a otro. Cumpla
siempre los reglamentos locales.Información relativa a los neumáticos
Esta motocicleta está equipada con neu-
máticos sin cámara, válvulas de aire y llan-
tas de aleación.
Los neumáticos envejecen, aunque no se
hayan utilizado o solo se hayan utilizado
ocasionalmente. Las grietas en el dibujo
del neumático y en la goma del flanco, a ve-
ces acompañadas de deformación de la
carcasa, son una prueba de envejecimien-
to. Especialistas en neumáticos deberán
comprobar los neumáticos viejos y enveje-
cidos para determinar su idoneidad para
uso futuro.
ADVERTENCIA
SWA10462
Los neumáticos d elantero y trasero de-
ben ser de la misma marca y d iseño; de
lo contrario, las características de ma-
nejabili dad d el vehiculo pue den ser d ife-
rentes, lo que po dría ocasionar un
acci dente.
Presión de aire d e los neumáticos
(med id a con los neumáticos en
frío):
Hasta 90 kg (198 lb) de carga:
Delantero: 250 kPa (2.50 kgf/cm², 36 psi)
Trasero: 280 kPa (2.80 kgf/cm², 41 psi)
De 90 kg (198 lb) a la carga máxi-
ma: Delantero: 250 kPa (2.50 kgf/cm², 36 psi)
Trasero: 280 kPa (2.80 kgf/cm², 41 psi)
Carga máxima*:
209 kg (461 lb)
* Peso total del conductor, el pasaje- ro, el equipaje y los accesorios

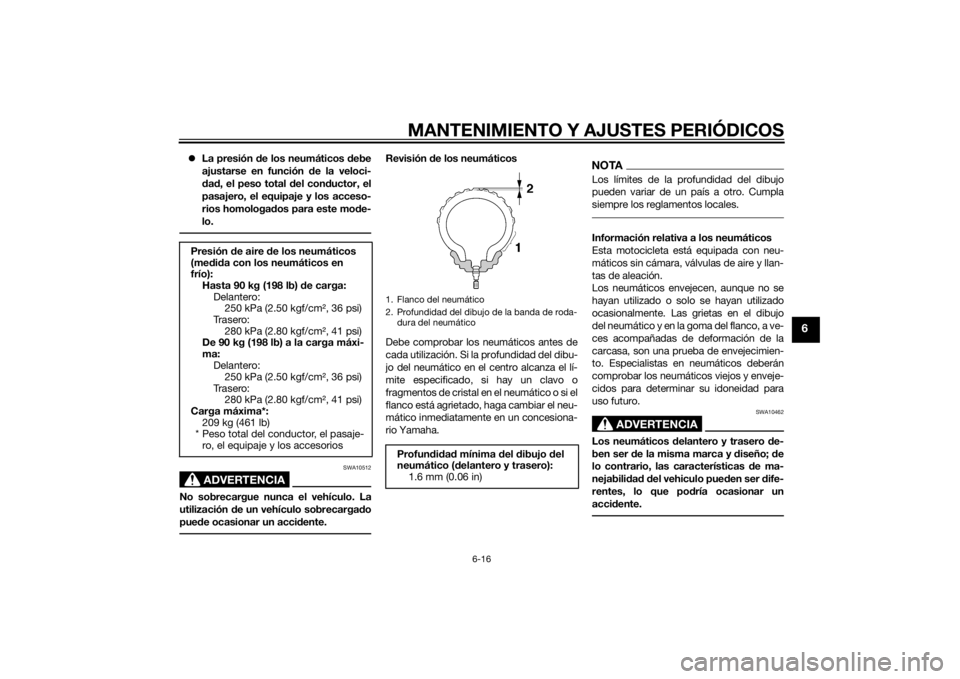

1. Flanco del neumático
2. Profundidad del dibujo de la banda de roda-
dura del neumático
Profun did ad mínima del dibujo del
neumático ( delantero y trasero):
1.6 mm (0.06 in)
U1CSS1S0.book Page 16 Friday, August 2, 2013 4:54 PM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-17
6
Después de realizar pruebas exhaustivas,
Yamaha Motor Co., Ltd. sólo ha homologa- do para este modelo los neumáticos que se
relacionan a continuación.
ADVERTENCIA
SWA10472
 Si los neumáticos están excesiva-
mente gastad os, hágalos cambiar
en un concesionario Yamaha. A de-
más de ser ilegal, el uso del vehícu-
lo con unos neumáticos
excesivamente gasta dos re duce la
estabili dad y pue de provocar la pér-
d id a del control.
 La sustitución de to da pieza rela-
ciona da con las rue das y los frenos,
inclui dos los neumáticos, d ebe
confiarse a un concesionario Yamaha que
dispone de los conoci-
mientos y experiencia profesional
necesarios para ello.
 Con duzca a veloci dad es mo dera-
d as después de cambiar un neumá-
tico, ya que la superficie de éste
d ebe “ro darse” para desarrollar sus
características óptimas.
SAU21963
Llantas de aleaciónPara asegurar unas prestaciones óptimas,
la durabilidad y el funcionamiento seguro
del vehículo, tome nota de los puntos si-
guientes relativos a las ruedas especifica-
das.
 Antes de cada utilización debe com-
probar si las llantas de las ruedas pre-
sentan grietas, dobladuras,
deformación u otros daños. Si obser-
va algún daño, haga cambiar la rueda
en un concesionario Yamaha. No in-
tente realizar ni la más mínima repara-
ción en una rueda. Una rueda
deformada o agrietada debe sustituir-
se.
 La rueda se debe equilibrar siempre
que se haya cambiado la llanta o el
neumático. Una rueda no equilibrada
puede reducir las prestaciones, limitar
la manejabilidad y reducir la vida útil
del neumático.
Neumático
delantero:
Ta m a ñ o : 130/90 16M/C 67H
Marca/modelo: DUNLOP/D404F X
BRIDGESTONE/EXEDRA G721
Neumático trasero: Ta m a ñ o :170/70B 16M/C 75H
Marca/modelo: DUNLOP/K555
BRIDGESTONE/EXEDRA G722 G
U1CSS1S0.book Page 17 Friday, August 2, 2013 4:54 PM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-18
6
SAU48374
Ajuste del juego libre de la mane-

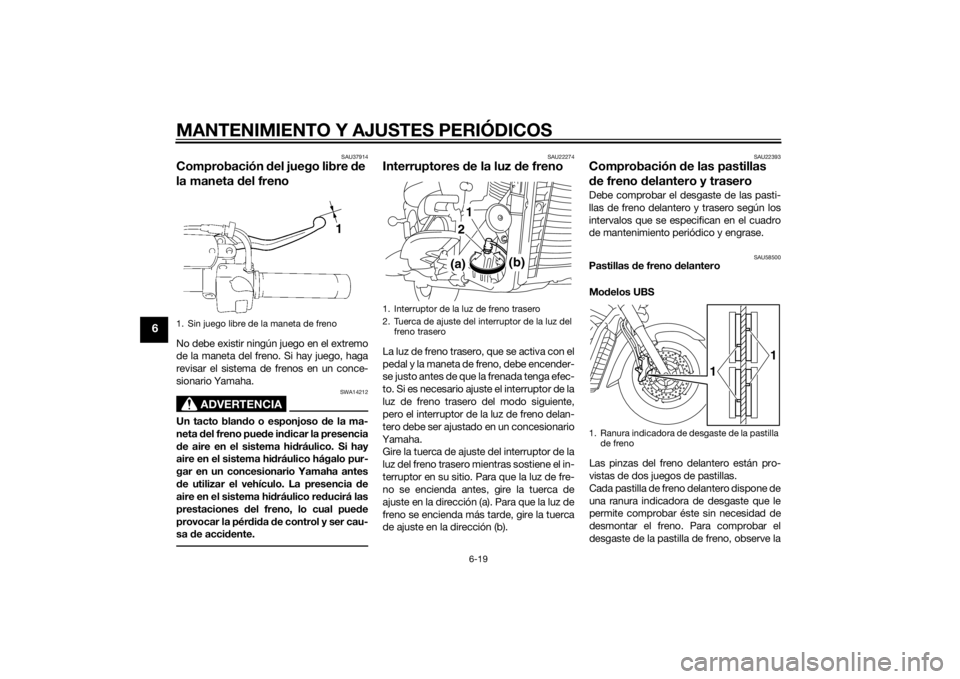

ta de embragueEl juego libre de la maneta de embrague
debe medir 5.0–10.0 mm (0.20–0.39 in),
como se muestra. Compruebe periódica-
mente el juego libre de la maneta de em-
brague y, de ser necesario, ajústelo del
modo siguiente.
1. Desplace la cubierta de goma hacia la
maneta de embrague.
2. Afloje la contratuerca.
3. Para incrementar el juego libre de la maneta de embrague, gire el perno de
ajuste en la dirección (a). Para reducir
el juego libre de la maneta de embra-
gue gire el perno de ajuste en la direc-
ción (b).
NOTASi con el procedimiento descrito ha obteni-
do el juego libre especificado de la maneta
de embrague, omita los pasos 4–7.4. Gire completamente el perno de ajus-te en la dirección (a) para aflojar el ca-
ble de embrague.
5. Deslice la funda de goma más hacia
abajo sobre el cable de embrague y, a
continuación, afloje la contratuerca.
6. Para incrementar el juego libre de la
maneta de embrague, gire la tuerca
de ajuste en la dirección (a). Para re- ducir el juego libre de la maneta de
embrague gire la tuerca de ajuste en la
dirección (b).
7. Apriete la contratuerca del cable de embrague y sitúe la funda de goma en
su posición original.
8. Apriete la contratuerca en la maneta
de embrague y sitúe la funda de goma
a su posición original.1. Juego libre de la maneta de embrague
2. Contratuerca
3. Perno de ajuste del juego libre de la maneta de embrague
4. Cubierta de goma1
2 3
4
1. Tuerca de ajuste del juego de la maneta de
embrague
2. Contratuerca
3. Cubierta de goma
12
(a)
(b)
3
U1CSS1S0.book Page 18 Friday, August 2, 2013 4:54 PM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-19
6
SAU37914
Comprobación del juego libre d e
la maneta d el frenoNo debe existir ningún juego en el extremo
de la maneta del freno. Si hay juego, haga
revisar el sistema de frenos en un conce-
sionario Yamaha.
ADVERTENCIA
SWA14212
Un tacto blan do o esponjoso de la ma-
neta del freno pue de in dicar la presencia
d e aire en el sistema hi dráulico. Si hay
aire en el sistema hi dráulico hágalo pur-
gar en un concesionario Yamaha antes
d e utilizar el vehículo. La presencia de
aire en el sistema hi dráulico re ducirá las
prestaciones del freno, lo cual pued e
provocar la pér did a de control y ser cau-
sa de acci dente.
SAU22274

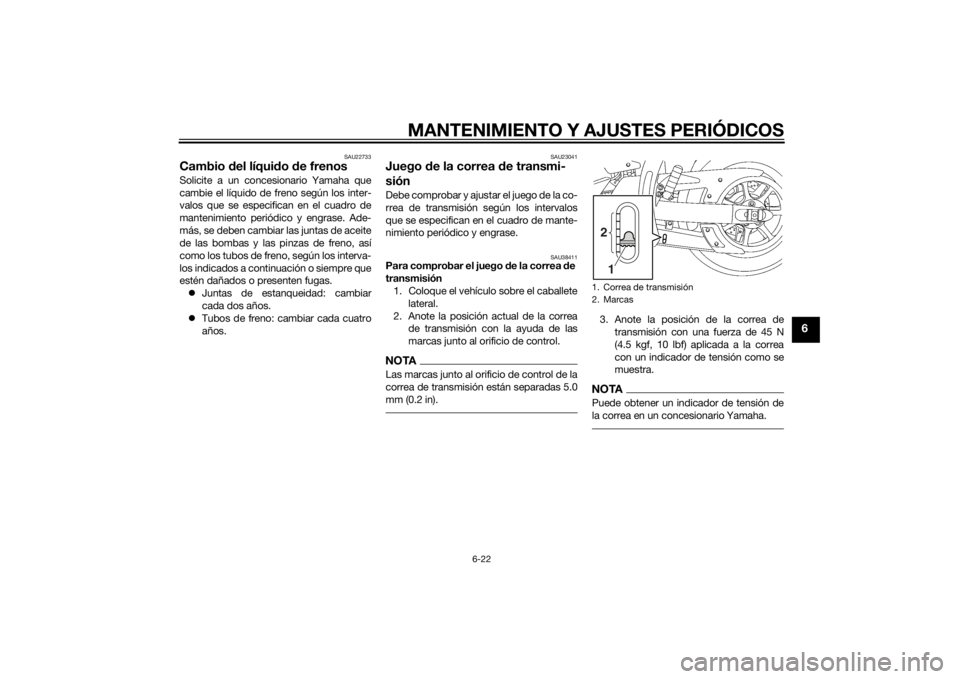

Interruptores de la luz d e frenoLa luz de freno trasero, que se activa con el
pedal y la maneta de freno, debe encender-
se justo antes de que la frenada tenga efec-
to. Si es necesario ajuste el interruptor de la
luz de freno trasero del modo siguiente,
pero el interruptor de la luz de freno delan-
tero debe ser ajustado en un concesionario
Yamaha. Gire la tuerca de ajuste del interruptor de la
luz del freno trasero mientras sostiene el in-
terruptor en su sitio. Para que la luz de fre-
no se encienda antes, gire la tuerca de
ajuste en la dirección (a). Para que la luz de
freno se encienda más tarde, gire la tuerca
de ajuste en la dirección (b).
SAU22393
Comprobación de las pastillas

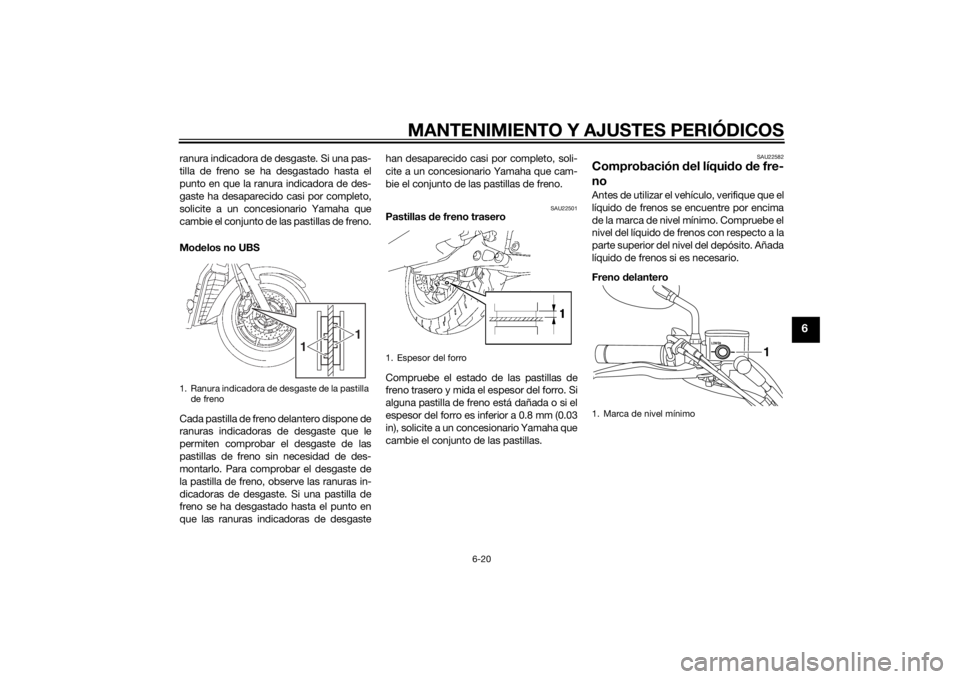

d e freno d elantero y traseroDebe comprobar el desgaste de las pasti-
llas de freno delantero y trasero según los
intervalos que se especifican en el cuadro
de mantenimiento periódico y engrase.
SAU58500
Pastillas de freno d elantero
Mo delos UBS
Las pinzas del freno delantero están pro-
vistas de dos juegos de pastillas.
Cada pastilla de freno delantero dispone de
una ranura indicadora de desgaste que le
permite comprobar éste sin necesidad de
desmontar el freno. Para comprobar el
desgaste de la pastilla de freno, observe la
1. Sin juego libre de la maneta de freno
1
1. Interruptor de la luz de freno trasero
2. Tuerca de ajuste del interruptor de la luz del freno trasero
(a)2
1
(b)
1. Ranura indicadora de desgaste de la pastilla de freno
1
1
U1CSS1S0.book Page 19 Friday, August 2, 2013 4:54 PM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-20
6
ranura indicadora de desgaste. Si una pas-
tilla de freno se ha desgastado hasta el
punto en que la ranura indicadora de des-
gaste ha desaparecido casi por completo,
solicite a un concesionario Yamaha que
cambie el conjunto de las pastillas de freno.
Modelos no UBS
Cada pastilla de freno delantero dispone de
ranuras indicadoras de desgaste que le
permiten comprobar el desgaste de las
pastillas de freno sin necesidad de des-
montarlo. Para comprobar el desgaste de
la pastilla de freno, observe las ranuras in-
dicadoras de desgaste. Si una pastilla de
freno se ha desgastado hasta el punto en
que las ranuras indicadoras de desgaste han desaparecido casi por completo, soli-
cite a un concesionario Yamaha que cam-
bie el conjunto de las pastillas de freno.
SAU22501
Pastillas
de freno trasero
Compruebe el estado de las pastillas de
freno trasero y mida el espesor del forro. Si
alguna pastilla de freno está dañada o si el
espesor del forro es inferior a 0.8 mm (0.03
in), solicite a un concesionario Yamaha que
cambie el conjunto de las pastillas.
SAU22582
Comprobación del líqui do de fre-
noAntes de utilizar el vehículo, verifique que el
líquido de frenos se encuentre por encima
de la marca de nivel mínimo. Compruebe el
nivel del líquido de frenos con respecto a la
parte superior del nivel del depósito. Añada
líquido de frenos si es necesario.
Freno delantero
1. Ranura indicadora de desgaste de la pastilla
de freno
1
1
1. Espesor del forro
1. Marca de nivel mínimo
LOWER
1
U1CSS1S0.book Page 20 Friday, August 2, 2013 4:54 PM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-21
6

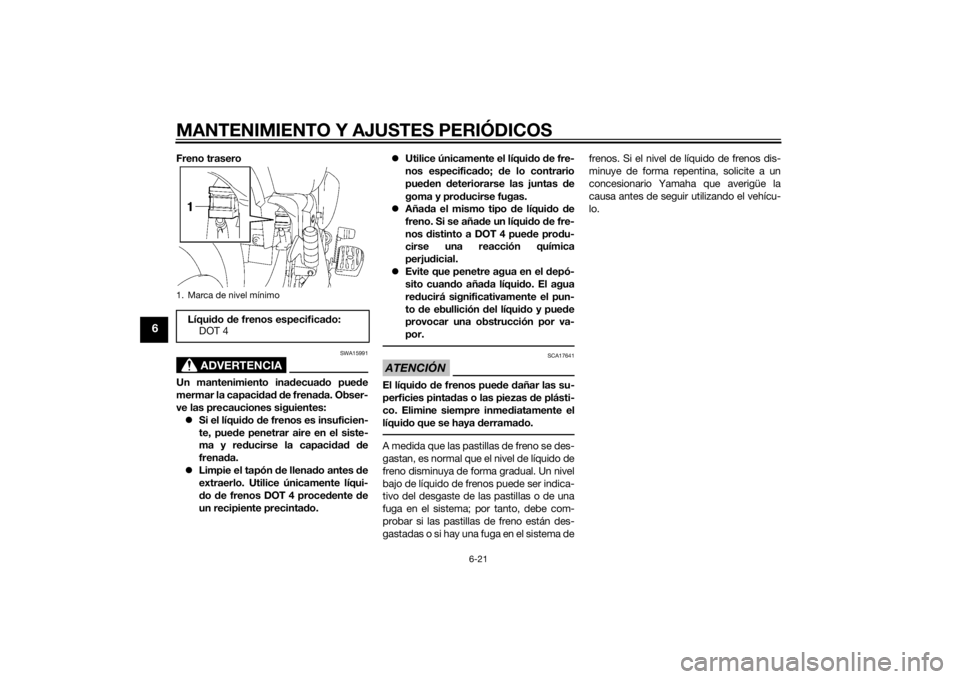

Freno trasero
ADVERTENCIA
SWA15991
Un mantenimiento inadecuad o pue de
mermar la capaci dad d e frenad a. Obser-
ve las precauciones siguientes:
 Si el líqui do d e frenos es insuficien-
te, pue de penetrar aire en el siste-
ma y re ducirse la capaci dad de
frena da.
 Limpie el tapón de llenad o antes de
extraerlo. Utilice únicamente líqui-
d o de frenos DOT 4 proce dente de
un recipiente precinta do. 
Utilice únicamente el líqui do de fre-
nos especifica do; de lo contrario
pue den deteriorarse las juntas de
goma y pro ducirse fugas.
 Aña da el mismo tipo de líqui do de
freno. Si se aña de un líqui do de fre-
nos distinto a DOT 4 pue de pro du-
ci rs

e una reacción química
perju dicial.
 Evite que penetre agua en el depó-
sito cuan do aña da líqui do. El agua
re ducirá significativamente el pun-
to de ebullición del líqui do y pue de
provocar una obstrucción por va-
por.
ATENCIÓN
SCA17641
El líqui do de frenos pue de dañar las su-
perficies pinta das o las piezas de plásti-
co. Elimine siempre inme diatamente el
líquid o que se haya derramad o.A medida que las pastillas de freno se des-
gastan, es normal que el nivel de líquido de
freno disminuya de forma gradual. Un nivel
bajo de líquido de frenos puede ser indica-
tivo del desgaste de las pastillas o de una
fuga en el sistema; por tanto, debe com-
probar si las pastillas de freno están des-
gastadas o si hay una fuga en el sistema de frenos. Si el nivel de líquido de frenos dis-
minuye de forma repentina, solicite a un
concesionario Yamaha que averigüe la
causa antes de seguir utilizando el vehícu-
lo.
1. Marca de nivel mínimoLíqui
do d e frenos especifica do:
DOT 4
U1CSS1S0.book Page 21 Friday, August 2, 2013 4:54 PM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-22
6
SAU22733
Cambio del líqui do de frenosSolicite a un concesionario Yamaha que
cambie el líquido de freno según los inter-
valos que se especifican en el cuadro de
mantenimiento periódico y engrase. Ade-
más, se deben cambiar las juntas de aceite
de las bombas y las pinzas de freno, así
como los tubos de freno, según los interva-
los indicados a continuación o siempre que
estén dañados o presenten fugas.
 Juntas de estanqueidad: cambiar
cada dos años.
 Tubos de freno: cambiar cada cuatro
años.
SAU23041
Juego de la correa d e transmi-
siónDebe comprobar y ajustar el juego de la co-
rrea de transmisión según los intervalos
que se especifican en el cuadro de mante-
nimiento periódico y engrase.
SAU38411
Para comprobar el juego de la correa d e
transmisión 1. Coloque el vehículo sobre el caballete
lateral.
2. Anote la posición actual de la correa de transmisión con la ayuda de las
marcas junto al orificio de control.NOTALas marcas junto al orificio de control de la
correa de transmisión están separadas 5.0
mm (0.2 in).
3. Anote la posición de la correa detransmisión con una fuerza de 45 N
(4.5 kgf, 10 lbf) aplicada a la correa
con un indicador de tensión como se
muestra.NOTAPuede obtener un indicador de tensión de
la correa en un concesionario Yamaha.1. Correa de transmisión
2. Marcas2
1
U1CSS1S0.book Page 22 Friday, August 2, 2013 4:54 PM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-23
6
4. Calcule el juego de la correa de trans-misión restando la medición que ano-
tó en el paso 2 de la medición que
anotó en el paso 3.
5. Si el juego de la cadena de transmi- sión es incorrecto, hágalo ajustar en
un concesionario Yamaha.
SAU23098
Comprobación y engrase de los
cablesAntes de cada utilización debe comprobar
el funcionamiento y el estado de todos los
cables de control, así como engrasar los
cables y sus extremos si es necesario. Si
un cable está dañado o no se mueve con
suavidad, hágalo revisar o cambiar por un
concesionario Yamaha. ¡ADVERTENCIA!
Si se d aña el alojamiento exterior de los
cables, es posible que se origine óxi do
en el interior y que se causen interferen-
cias con el movimiento del cable. Cam-
bie los cables dañad os lo antes posible
para evitar situaciones que no sean se-
guras.
[SWA10712] SAU49921
Comprobación y engrase
del
puño del acelera dor y el cableAntes de cada utilización se debe compro-
bar el funcionamiento del puño del acelera-
dor. Asimismo, se debe engrasar el cable
en un concesionario Yamaha según los in-
tervalos especificados en el cuadro de
mantenimiento periódico.
1. Indicador de tensión de la correa
2. Juego de la correa de transmisiónJuego de la correa de transmisión:
5.0–7.0 mm (0.20–0.28 in)
6 8 10 12 14
1
2
Lubricante recomen dad o:
Lubricante para cables de Yamaha
o cualquier otro lubricante adecua-
do
U1CSS1S0.book Page 23 Friday, August 2, 2013 4:54 PM
