2014 YAMAHA XVS1300A Manuale de Empleo (in Spanish)

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-8
6
SAU18752
Desmontaje y montaje del panelEl panel que se muestra debe desmontarse
para poder realizar algunas de las opera-
ciones de mantenimiento que se describen
en este capítulo. Consulte este apartado
cada vez que necesite desmontar y montar
el panel.
SAU48561
Panel A
Para desmontar el panelQuite la fijación rápida y seguidamente
desmonte el panel como se muestra. Para montar el panel
Sitúe el panel en su posición original y co-
loque la fijación rápida.
SAU42433
Comprobación
de las bujíasLas bujías son componentes importantes
del motor y resulta fácil comprobarlas. El
calor y los depósitos de material provocan
la erosión lenta de las bujías, por lo que es-
tas deben desmontarse y comprobarse de
acuerdo con el cuadro de mantenimiento
periódico y engrase. Además, el estado de
las bujías puede reflejar el estado del mo-
tor.
Para desmontar una bujía
1. Desmonte la correspondiente tapa de bujía (posterior derecha o delantera iz-
quierda) quitando los pernos.
2. Retire la tapa de bujía.
1. Panel A
1
1. Panel A
2. Fijación rápida
1. Panel A
1 2
1
1. Tapa de bujías
2. Perno
U1CSS1S0.book Page 8 Friday, August 2, 2013 4:54 PM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-9
6
3. Extraiga la bujía como se muestra,con la llave de bujías incluida en el jue-
go de herramientas adicional que se
entrega aparte al comprar el vehículo. Para comprobar las bujías
1. Compruebe que el aislamiento de porcelana que rodea al electrodo cen-
tral en cada bujía tenga un color cane-
la de tono entre medio y claro (este es
el color ideal cuando se utiliza el vehí-
culo normalmente).
2. Compruebe que todas las bujías del
motor tengan el mismo color.
NOTASi alguna de las bujías presenta un color
claramente diferente, puede que el motor
no funcione adecuadamente. No trate de
diagnosticar usted mismo estas averías. En
lugar de ello, haga revisar el vehículo en un
concesionario Yamaha.3. Compruebe la erosión del electrodo yla acumulación excesiva de carbono u
otros depósitos en cada bujía; cám-
biela según sea necesario.
4. Mida la distancia entre electrodos de la bujía con una galga y ajústela al va-
lor especificado según sea necesario. Para montar una bujía
1. Limpie la superficie de la junta de la bujía y su superficie de contacto; se-
guidamente elimine toda suciedad de
las roscas de la bujía.
2. Monte la bujía con la llave de bujías y
apriétela con el par especificado.

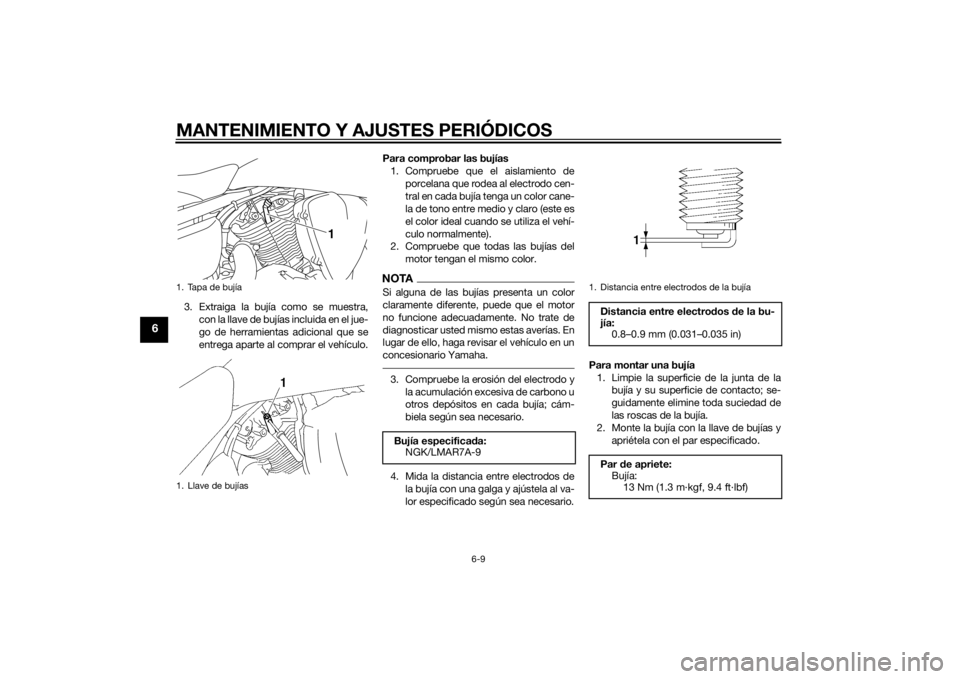

1. Tapa de bujía
1. Llave de bujías
1
Bujía especifica da:
NGK/LMAR7A-9
1. Distancia entre electrodos de la bujíaDistancia entre electrod os de la bu-
jía: 0.8–0.9 mm (0.031–0.035 in)
Par de apriete:
Bujía:
13 Nm (1.3 m·kgf, 9.4 ft·lbf)
U1CSS1S0.book Page 9 Friday, August 2, 2013 4:54 PM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-10
6
NOTASi no dispone de una llave dinamométrica
para montar la bujía, una buena estimación
del par de apriete correcto es 1/4–1/2 vuel-
ta después de haberla apretado a mano.
No obstante, deberá apretar la bujía con el
par especificado tan pronto como sea po-
sible.3. Coloque la tapa de bujía.
4. Monte la tapa de bujía colocando lospernos.
SAU4259A
Aceite del motor y cartucho del
filtro de aceiteDebe comprobar el nivel de aceite del mo-
tor antes de cada utilización. Además,
debe cambiar el aceite y el cartucho del fil-
tro de aceite según los intervalos que se
especifican en el cuadro de mantenimiento
periódico y engrase.
Para comprobar el nivel de aceite d el
motor 1. Sitúe el vehículo sobre una superficie horizontal y manténgalo en posición
vertical. Si está ligeramente inclinada
hacia un lado, la lectura puede resul-
tar errónea.
2. Arranque el motor, caliéntelo durante unos minutos y luego párelo.
3. Espere unos minutos para que el acei-
te se asiente y, seguidamente, com-
pruebe el nivel de aceite por la mirilla
de control del nivel de aceite del mo-
tor situada en el lado inferior izquierdo
del cárter.NOTAEl aceite del motor debe situarse entre las
marcas de nivel máximo y mínimo.
4. Si el aceite del motor se encuentra pordebajo de la marca de nivel mínimo,
añada una cantidad suficiente de
aceite del tipo recomendado hasta el
nivel correcto.
Para cambiar el aceite del motor (con o
sin sustitución del cartucho del filtro d e
aceite) 1. Sitúe el vehículo sobre una superficie
horizontal.
2. Arranque el motor, caliéntelo durante unos minutos y luego párelo.
3. Coloque una bandeja debajo del mo- tor para recoger el aceite usado.1. Tapón de llenado de aceite del motor

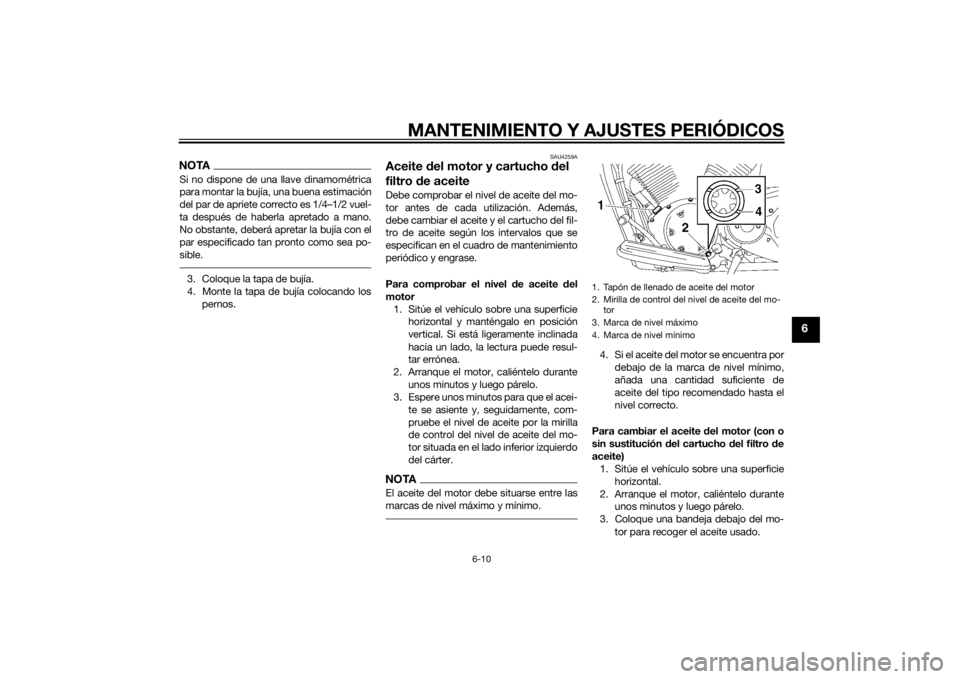

2. Mirilla de control del nivel de aceite del mo-tor
3. Marca de nivel máximo
4. Marca de nivel mínimo
U1CSS1S0.book Page 10 Friday, August 2, 2013 4:54 PM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-11
6
4. Retire el tapón de llenado de aceitedel motor y el perno de drenaje con la
junta para vaciar el aceite del cárter.NOTAOmita los pasos 5–7 si no va a cambiar el
cartucho del filtro de aceite.5. Desmonte el cartucho del filtro deaceite con una llave para filtros de
aceite.
NOTAPuede adquirir una llave para filtros de
aceite en un concesionario Yamaha.6. Aplique una capa fina de aceite demotor limpio a la junta tórica del nuevo
cartucho del filtro de aceite.
NOTAVerifique que la junta tórica quede bien
asentada.7. Coloque el nuevo cartucho del filtrode aceite con la llave para filtros y se-
guidamente apriételo con el par espe-
cificado con una llave dinamométrica.
1. Perno de drenaje del aceite del motor
2. Junta
12
1. Cartucho del filtro de aceite
2. Llave del filtro de aceite
1. Junta tórica
U1CSS1S0.book Page 11 Friday, August 2, 2013 4:54 PM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-12
6
8. Coloque el perno de drenaje de aceitedel motor con la junta nueva y apriéte-
lo con el par especificado.
9. Añada la cantidad especificada del aceite de motor recomendado y se-
guidamente coloque y apriete el tapón
de llenado de aceite.
NOTANo olvide limpiar el aceite que se haya de-
rramado sobre cualquier pieza una vez se
hayan enfriado el motor y el sistema de es-
cape.ATENCIÓN
SCA11621
Para evitar que el embrague patine
(puesto que el aceite del motor
también lubrica el embrague), no
mezcle ningún a ditivo químico. No
utilice aceites con la especificación
d iésel “CD” ni aceites de cali dad
superior a la especifica da. A demás,
no utilice aceites con la etiqueta
“ENERGY CONSERVING II” o supe-
rior.
 Asegúrese de que no penetre nin-
gún material extraño en el cárter.
10. Arranque el motor y déjelo al ralentí
durante unos minutos mientras com-
prueba si existe alguna fuga de aceite.
Si pierde aceite, pare inmediatamente
el motor y averigüe la causa.NOTASi el nivel de aceite es suficiente, la luz de
aviso del nivel de aceite del motor debe
apagarse después de arrancar el motor.ATENCIÓN
SCA10402
Si la luz d e aviso de nivel d e aceite par-
pa dea o permanece encen did a aunque
el nivel d e aceite sea correcto, pare in-
me diatamente el motor y haga revisar el
vehículo en un concesionario Yamaha.11. Pare el motor, espere unos minutos
para que el aceite se asiente, com-
pruebe el nivel y corríjalo según sea
necesario.

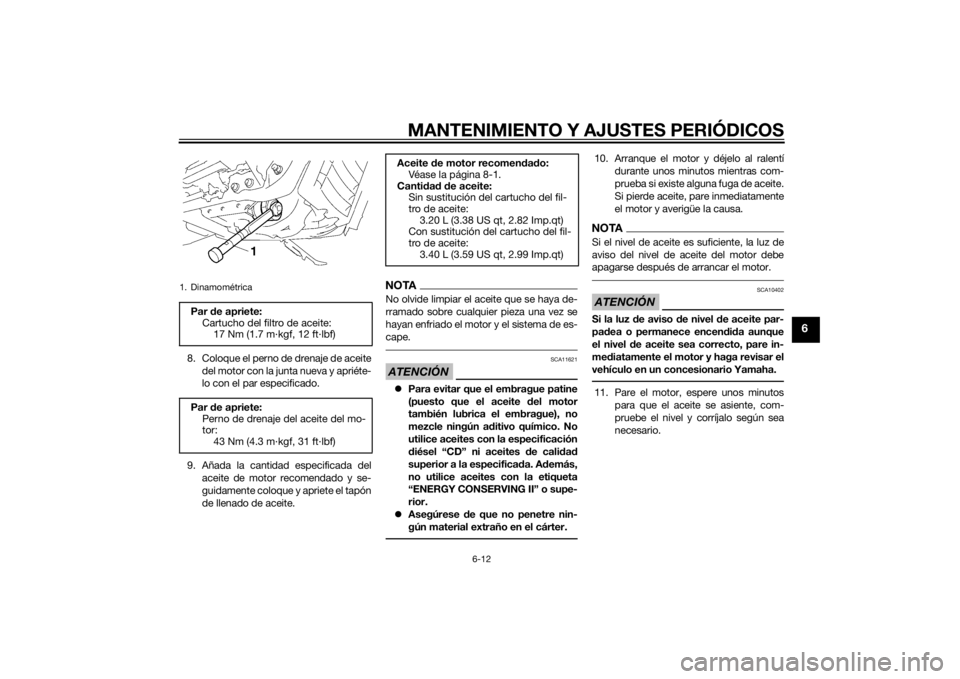

1. DinamométricaPar de apriete:
Cartucho del filtro de aceite: 17 Nm (1.7 m·kgf, 12 ft·lbf)
Par de apriete:
Perno de drenaje del aceite del mo-
tor: 43 Nm (4.3 m·kgf, 31 ft·lbf)
Aceite de motor recomen dad o:
Véase la página 8-1.
Canti dad d e aceite:
Sin sustitución del cartucho del fil-
tro de aceite:
3.20 L (3.38 US qt, 2.82 Imp.qt)
Con sustitución del cartucho del fil-
tro de aceite:
3.40 L (3.59 US qt, 2.99 Imp.qt)
U1CSS1S0.book Page 12 Friday, August 2, 2013 4:54 PM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-13
6
SAU20071
Líquido refrigeranteDebe comprobar el nivel de líquido refrige-
rante antes de cada utilización. Además,
debe cambiar el líquido refrigerante según
los intervalos que se especifican en el cua-
dro de mantenimiento periódico y engrase.
SAU42633
Para comprobar el nivel de líqui do refri-
gerante 1. Sitúe el vehículo sobre una superficie horizontal y manténgalo en posición
vertical.NOTAEl nivel de líquido refrigerante debe
verificarse con el motor en frío, ya que
varía con la temperatura del motor.
 Verifique que el vehículo se encuentre
en posición vertical para comprobar el
nivel de líquido refrigerante. Si está li-
geramente inclinada hacia un lado, la
lectura puede resultar errónea.2. Compruebe el nivel de líquido refrige-
rante en el depósito.NOTAEl líquido refrigerante debe situarse entre
las marcas de nivel máximo y mínimo.
3. Si el líquido refrigerante se encuentraen la marca de nivel mínimo o por de-
bajo de esta, desmonte el panel A.
(Véase la página 6-8).
4. Extraiga el tapón del depósito, añada líquido refrigerante hasta la marca de
nivel máximo y seguidamente coloque
el tapón. ¡ADVERTENCIA! Quite so-
lamente el tapón del depósito de lí-
qui do refrigerante. No quite nunca
el tapón del ra dia dor cuan do el mo-
tor esté caliente.
[SWA15162]
ATENCIÓN:
Si no d ispone de líquid o refrigeran-
te, utilice en su lugar agua destila da
o agua blan da del grifo. No utilice
agua dura o agua sala da, ya que re-
sultan perju diciales para el motor.
Si ha utiliza do agua en lugar d e lí-qui
do refrigerante, sustitúyala por
este lo antes posible; de lo contra-
rio el sistema d e refrigeración no
estará protegi do contra las hela das
y la corrosión. Si ha aña did o agua al
líqui do refrigerante, haga compro-
bar lo antes posible en un conce-
sionario Yamaha el conteni do de
anticongelante en el líqui do refrige-
rante; de lo contrario d isminuirá la
eficacia del líqui do refrigerante.
[SCA10473]
5. Monte el panel.

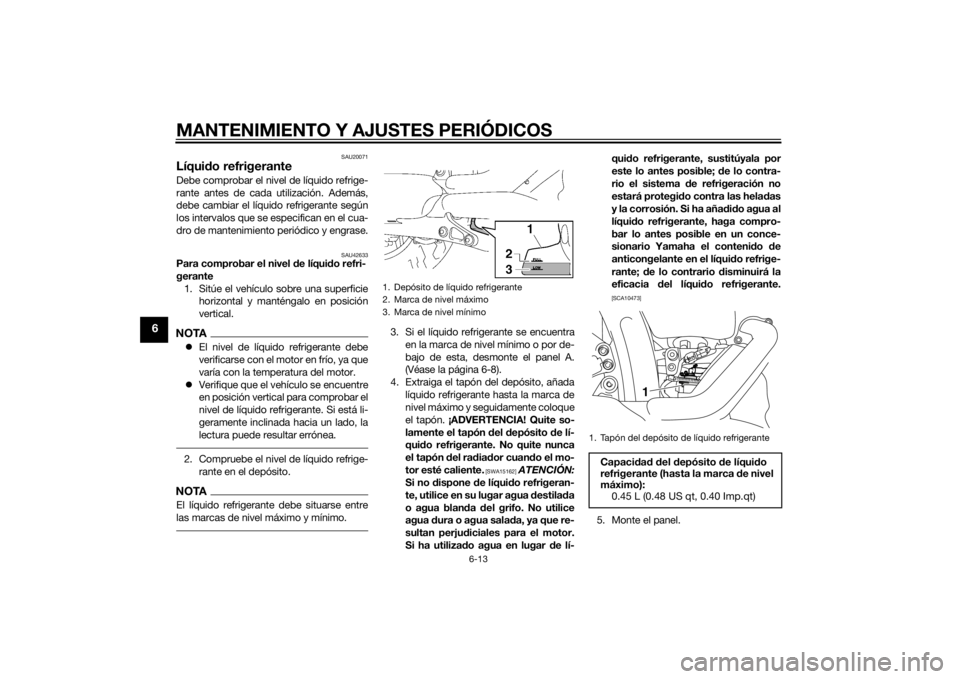

1. Depósito de líquido refrigerante
2. Marca de nivel máximo
3. Marca de nivel mínimo
1. Tapón del depósito de líquido refrigeranteCapaci dad d el depósito de líqui do
refrigerante (hasta la marca de nivel
máximo): 0.45 L (0.48 US qt, 0.40 Imp.qt)
1
U1CSS1S0.book Page 13 Friday, August 2, 2013 4:54 PM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-14
6
NOTAVerifique que el tubo respiradero del depó-
sito de líquido refrigerante esté colocado
correctamente a través de la guía.
SAU33032
Cambio del líqui do refrigerante
Debe cambiar el líquido refrigerante según
los intervalos que se especifican en el cua-
dro de mantenimiento periódico y engrase.
Haga cambiar el líquido refrigerante en un
concesionario Yamaha. ¡ADVERTENCIA!
No quite nunca el tapón del ra dia dor
cuan do el motor esté caliente.
[SWA10382] SAU42443
Cambio
del filtro de aireDebe cambiar el filtro de aire según los in-
tervalos que se especifican en el cuadro de
mantenimiento periódico y engrase. Cam-
bie el filtro de aire con mayor frecuencia si
conduce en lugares especialmente húme-
dos o polvorientos.
1. Desmonte la cubierta de la caja del fil- tro de aire quitando los pernos.
2. Extraiga el filtro de aire. 3. Introduzca un filtro de aire nuevo en la
caja del mismo. ATENCIÓN: Verifi-
que que el filtro de aire esté correc-
tamente asentad o en la caja del
filtro de aire. El motor no se debe
utilizar nunca sin el filtro d e aire
monta do; de lo contrario, el o los
pistones y/o cilin dros pue den des-
gastarse excesivamente.
[SCA10482]
4. Monte la cubierta de la caja del filtro
de aire colocando los pernos.

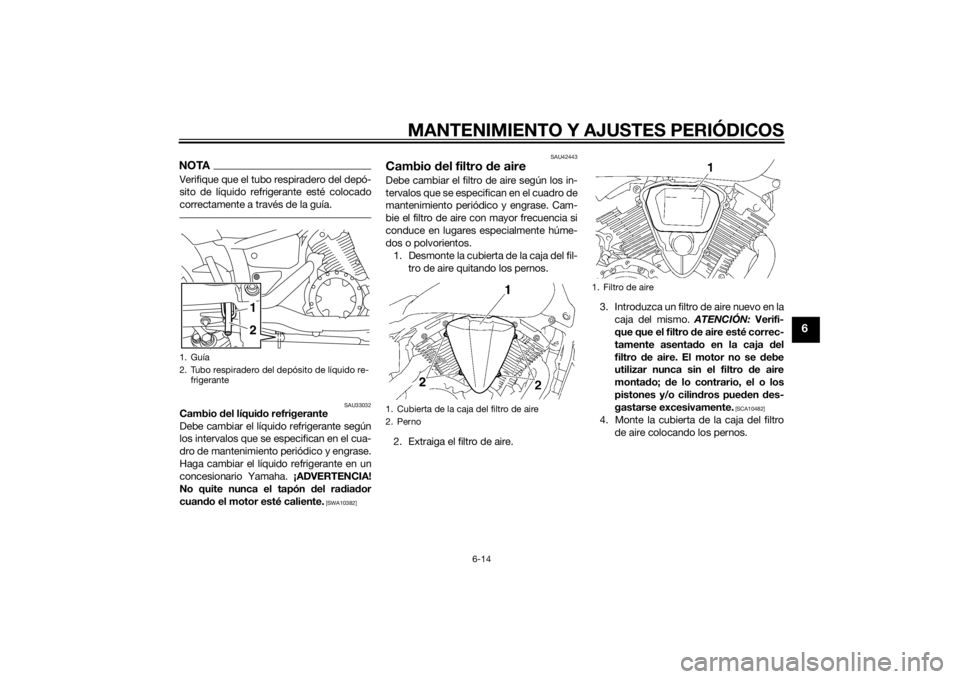

1. Guía
2. Tubo respiradero del depósito de líquido re-frigerante
12
1. Cubierta de la caja del filtro de aire
2. Perno
1. Filtro de aire
U1CSS1S0.book Page 14 Friday, August 2, 2013 4:54 PM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-15
6
SAU21385

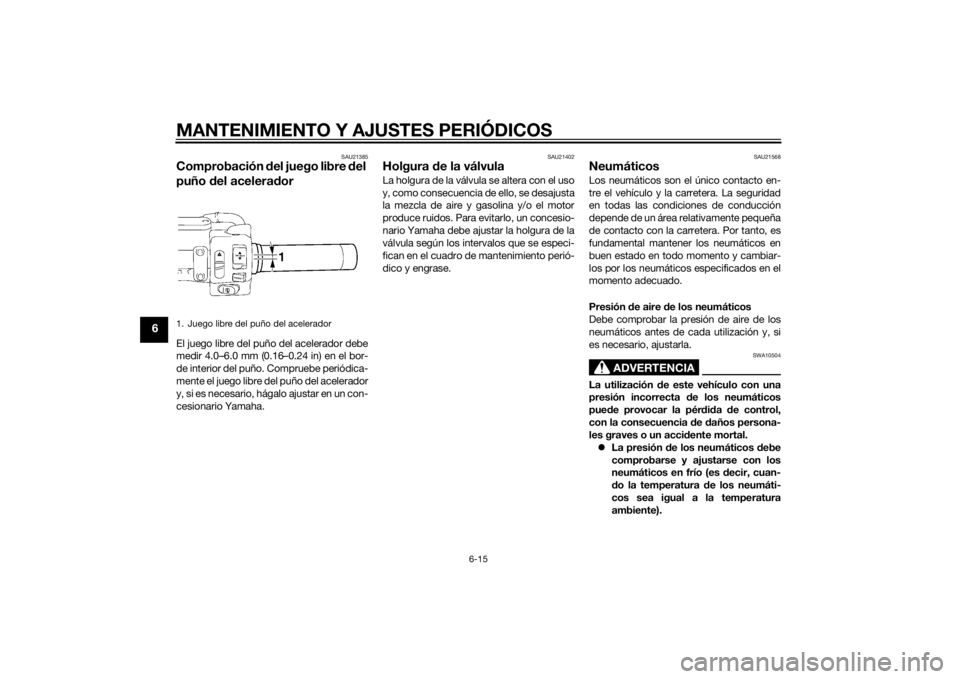

Comprobación del juego libre del
puño del acelerad orEl juego libre del puño del acelerador debe
medir 4.0–6.0 mm (0.16–0.24 in) en el bor-
de interior del puño. Compruebe periódica-
mente el juego libre del puño del acelerador
y, si es necesario, hágalo ajustar en un con-
cesionario Yamaha.
SAU21402
Holgura de la válvulaLa holgura de la válvula se altera con el uso
y, como consecuencia de ello, se desajusta
la mezcla de aire y gasolina y/o el motor
produce ruidos. Para evitarlo, un concesio-
nario Yamaha debe ajustar la holgura de la
válvula según los intervalos que se especi-
fican en el cuadro de mantenimiento perió-
dico y engrase.
SAU21568
NeumáticosLos neumáticos son el único contacto en-
tre el vehículo y la carretera. La seguridad
en todas las condiciones de conducción
depende de un área relativamente pequeña
de contacto con la carretera. Por tanto, es
fundamental mantener los neumáticos en
buen estado en todo momento y cambiar-
los por los neumáticos especificados en el
momento adecuado.
Presión de aire d e los neumáticos
Debe comprobar la presión de aire de los
neumáticos antes de cada utilización y, si
es necesario, ajustarla.
ADVERTENCIA
SWA10504
La utilización de este vehículo con una
presión incorrecta d e los neumáticos
pue de provocar la pér did a de control,
con la consecuencia de daños persona-
les graves o un acci dente mortal.
 La presión d e los neumáticos d ebe
comprobarse y ajustarse con los
neumáticos en frío (es decir, cuan-
d o la temperatura de los neumáti-
cos sea igual a la temperatura
ambiente).
1. Juego libre del puño del aceleradorU1CSS1S0.book Page 15 Friday, August 2, 2013 4:54 PM
