COMMANDES ET INSTRUMENTS
3-2
3
Éloigner les clés d’autres immobili-
sateurs antivols d u contacteur à
clé, car celles-ci risquent de provo-
quer d es interférences.
FAU57670

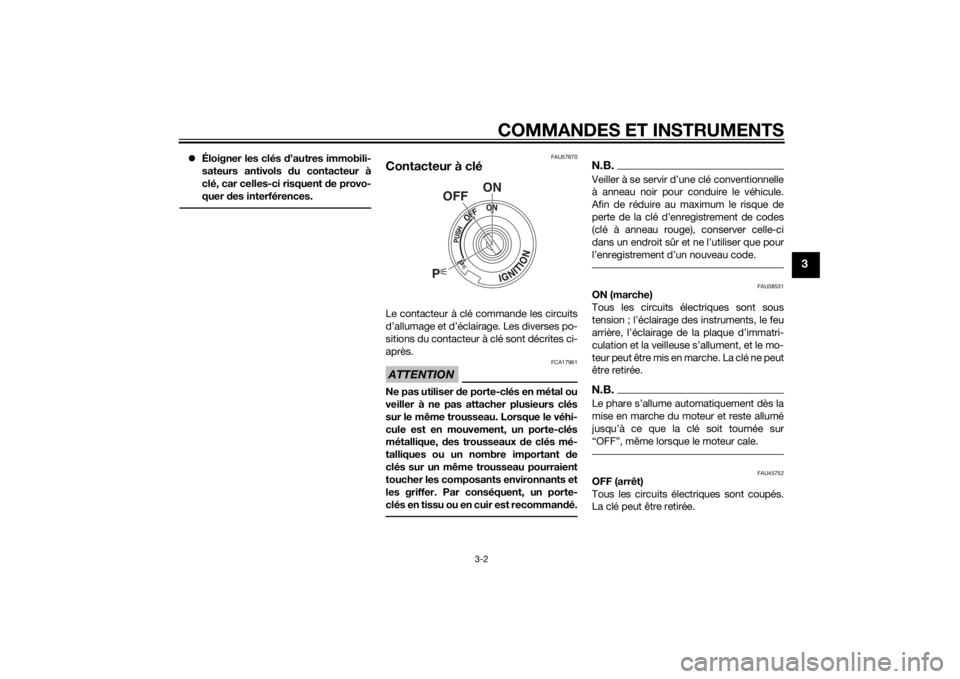

Contacteur à cléLe contacteur à clé commande les circuits
d’allumage et d’éclairage. Les diverses po-
sitions du contacteur à clé sont décrites ci-
après.ATTENTION
FCA17961
Ne pas utiliser de porte-clés en métal ou
veiller à ne pas attacher plusieurs clés
sur le même trousseau. Lorsque le véhi-
cule est en mouvement, un porte-clés
métallique, des trousseaux d e clés mé-
talliques ou un nombre important de
clés sur un même trousseau pourraient
toucher les composants environnants et
les griffer. Par conséquent, un porte-
clés en tissu ou en cuir est recomman dé.
N.B.Veiller à se servir d’une clé conventionnelle
à anneau noir pour conduire le véhicule.
Afin de réduire au maximum le risque de
perte de la clé d’enregistrement de codes
(clé à anneau rouge), conserver celle-ci
dans un endroit sûr et ne l’utiliser que pour
l’enregistrement d’un nouveau code.
FAU38531
ON (marche)
Tous les circuits électriques sont sous
tension ; l’éclairage des instruments, le feu
arrière, l’éclairage de la plaque d’immatri-
culation et la veilleuse s’allument, et le mo-
teur peut être mis en marche. La clé ne peut
être retirée.N.B.Le phare s’allume automatiquement dès la
mise en marche du moteur et reste allumé
jusqu’à ce que la clé soit tournée sur
“OFF”, même lorsque le moteur cale.
FAU45752
OFF (arrêt)
Tous les circuits électriques sont coupés.
La clé peut être retirée.
P
ON
OFF
U2DEF0F0.book Page 2 Tuesday, June 11, 2013 9:34 AM

COMMANDES ET INSTRUMENTS
3-3
3
AVERTISSEMENT
FWA10073
Ne jamais placer la clé de contact sur
“OFF” tant que le véhicule est en mouve-
ment. Les circuits électriques seraient
coupés et cela pourrait entraîner la perte
d e contrôle du véhicule et être la cause
d ’un acci dent.
FAU57660
(stationnement)
Les feux de détresse et les clignotants
peuvent être allumés, mais tous les autres
circuits électriques sont coupés. La clé
peut être retirée.
FAU49394
Témoins et témoins d’alerte
FAU11021
Témoin des clignotants “ ”
Ce témoin clignote lorsque le contacteur
des clignotants est poussé à gauche ou à
droite.
FAU11061
Témoin du point mort “ ”
Ce témoin s’allume lorsque la boîte de vi-
tesses est au point mort.
FAU11081
Témoin de feu d e route “ ”
Ce témoin s’allume lorsque la position feu
de route du phare est sélectionnée.
FAU11255
Témoin d’alerte d u niveau d’huile “ ”
Ce témoin d’alerte s’allume lorsque le ni-
veau d’huile moteur est bas.
Contrôler le bon fonctionnement du circuit
électrique du témoin d’alerte en tournant la
clé sur “ON”. Le témoin d’alerte devrait
s’allumer pendant quelques secondes,
puis s’éteindre.
Si le témoin d’alerte ne s’allume pas
lorsque la clé de contact est tournée sur
“ON” ou s’il ne s’éteint pas par la suite, il
convient de faire contrôler le circuit élec-
trique par un concessionnaire Yamaha.N.B. Dans une côte ou lors d’une accéléra-
tion ou décélération brusques, le té-
moin d’alerte pourrait se mettre à
trembloter, même si le niveau d’huile
est correct. Ceci n’indique donc pas
une panne.
 Le circuit de détection du niveau
d’huile est également surveillé par un
système embarqué de diagnostic de
pannes. En cas de détection d’un pro-
blème dans le circuit, le témoin se met
à clignoter à la cadence suivante
1. Témoin d’alerte du niveau d’huile “ ”
2. Témoin de l’immobilisateur antivol “ ”
3. Témoin des clignotants “ ”
4. Témoin d’alerte du système antiblocage des
roues (ABS) “ ” (pour modèle à ABS)
5. Témoin d’alerte du niveau de carburant “ ”
6. Témoin d’alerte de panne moteur “ ”
7. Témoin du point mort “ ”
8. Témoin de feu de route “ ”
1
35 42
8
7
6
ABS
U2DEF0F0.book Page 3 Tuesday, June 11, 2013 9:34 AM

COMMANDES ET INSTRUMENTS
3-4
3
jusqu’à ce que le problème soit
résolu : Le témoin d’alerte du niveau
d’huile clignote dix fois, puis s’éteint
pendant 2.5 secondes. Le cas
échéant, faire contrôler le véhicule par
un concessionnaire Yamaha.
FAU11367
Témoin d’alerte du niveau d e
carburant “ ”
Ce témoin d’alerte s’allume lorsqu’il reste
moins de 2.8 L (0.74 US gal, 0.62 Imp.gal)
de carburant dans le réservoir. Quand ce
témoin s’allume, il convient de refaire le
plein dès que possible.
Contrôler le bon fonctionnement du circuit
électrique du témoin d’alerte en tournant la
clé sur “ON”. Le témoin d’alerte devrait
s’allumer pendant quelques secondes,
puis s’éteindre.
Si le témoin d’alerte ne s’allume pas
lorsque la clé de contact est tournée sur
“ON” ou s’il ne s’éteint pas par la suite, il
convient de faire contrôler le circuit élec-
trique par un concessionnaire Yamaha.N.B.Le circuit de détection du niveau de carbu-
rant est également surveillé par un système
embarqué de diagnostic de pannes. En cas
de détection d’un problème dans le circuit,
le témoin se met à clignoter à la cadence suivante jusqu’à ce que le problème soit
résolu : Le témoin d’alerte du niveau de
carburant clignote huit fois, puis s’éteint
pendant 3.0 secondes. Le cas échéant,
faire contrôler le véhicule par un conces-
sionnaire Yamaha.
FAU42775
Témoin
d’alerte de panne moteur “ ”
Ce témoin d’alerte s’allume lorsqu’un pro-
blème est détecté dans le circuit électrique
contrôlant le moteur. Dans ce cas, il
convient de faire vérifier le système embar-
qué de diagnostic de pannes par un
concessionnaire Yamaha. (Les explications
au sujet du système embarqué de diagnos-
tic de pannes se trouvent à la page 3-7.)
Contrôler le bon fonctionnement du circuit
électrique du témoin d’alerte en tournant la
clé sur “ON”. Le témoin d’alerte devrait
s’allumer pendant quelques secondes,
puis s’éteindre.
Si le témoin d’alerte ne s’allume pas
lorsque la clé de contact est tournée sur
“ON” ou s’il ne s’éteint pas par la suite, il
convient de faire contrôler le circuit élec-
trique par un concessionnaire Yamaha.
FAU51781
Témoin d’alerte du système ABS “ ”
(pour mo dèles à ABS)
En mode de fonctionnement normal, le té-
moin d’alerte du système ABS s’allume
lorsque la clé de contact est tournée à la
position “ON” et s’éteint lorsque la vitesse
atteint ou dépasse 10 km/h (6 mi/h).
Si le témoin d’alerte du système ABS :  ne s’allume pas lorsque la clé de
contact est tournée à la position “ON”
 s’allume ou clignote pendant la
conduite
 ne s’éteint pas lorsque la vitesse at-
teint ou dépasse 10 km/h (6 mi/h)
Il est possible que le système ABS ne fonc-
tionne pas correctement. Dans les circons-
tances ci-dessus, faire contrôler le système
par un concessionnaire Yamaha dès que
possible. (Les explications au sujet du sys-
tème ABS se trouvent à la page 3-11.)
AVERTISSEMENT
FWA16041
Si le témoin d ’alerte du système ABS ne
s’éteint pas lorsque la vitesse atteint ou
d épasse 10 km/h (6 mi/h) ou si le témoin
d ’avertissement s’allume ou clignote
pen dant la con duite, le freinage se fait
d e façon conventionnelle. Dans les cir-
constances ci- dessus ou si le témoin
d ’alerte ne s’allume pas du tout, faire
preuve de pru dence pour éviter que les
ABS
U2DEF0F0.book Page 4 Tuesday, June 11, 2013 9:34 AM

COMMANDES ET INSTRUMENTS
3-5
3
roues ne se bloquent lors d’un freinage
d ’urgence. Faire contrôler le système de
freinage et les circuits électriques par un
concessionnaire Yamaha dès que pos-
sible.N.B.Si le contacteur du démarreur est enfoncé
pendant que le moteur tourne, le témoin
d’alerte du système ABS s’allume mais il ne
s’agit pas d’un dysfonctionnement.
FAU54681
Témoin de l’immobilisateur antivol “ ”
Contrôler le bon fonctionnement du circuit
électrique du témoin en tournant la clé sur
“ON”. Le témoin devrait s’allumer pendant
quelques secondes, puis s’éteindre.
Si le témoin ne s’allume pas lorsque la clé
de contact est tournée sur “ON” ou s’il ne
s’éteint pas par la suite, il convient de faire
contrôler le circuit électrique par un
concessionnaire Yamaha.
Le témoin de l’immobilisateur antivol se
met à clignoter 30 secondes après que la
clé de contact a été tournée sur “OFF”, si-
gnalant ainsi l’armement de l’immobilisa-
teur antivol. Le témoin s’éteint après 24
heures, mais l’immobilisateur antivol reste
toutefois armé. Le dispositif embarqué de diagnostic de
pannes surveille également les circuits de
l’immobilisateur. (Les explications au sujet
du système embarqué de diagnostic de
pannes se trouvent à la page 3-7.)
FAU57680

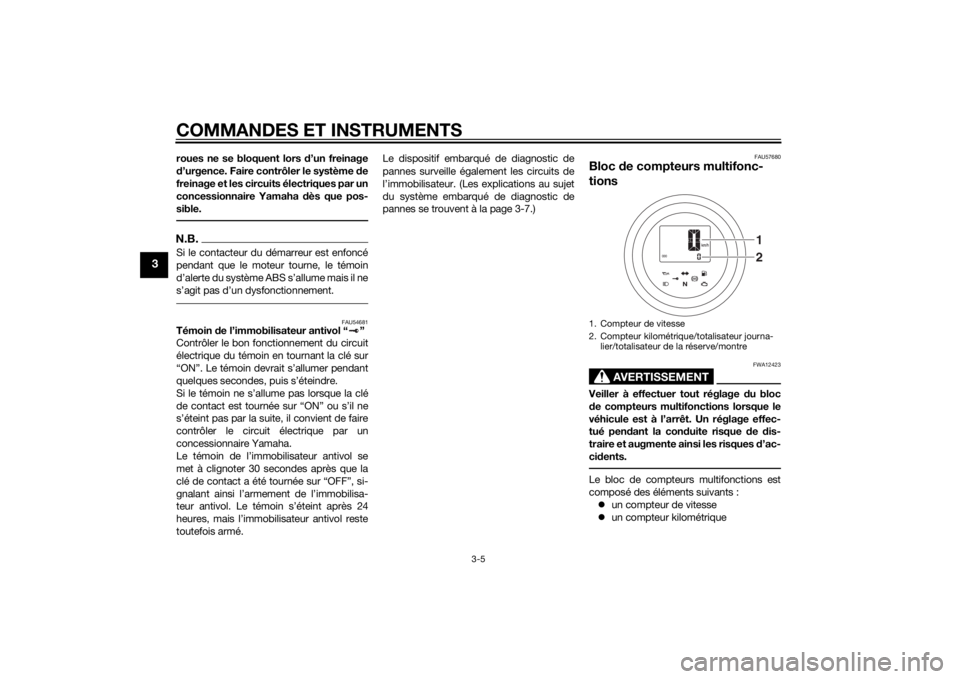

Bloc
de compteurs multifonc-
tions
AVERTISSEMENT
FWA12423
Veiller à effectuer tout réglage du bloc
d e compteurs multifonctions lorsque le
véhicule est à l’arrêt. Un réglage effec-
tué pen dant la con duite risque d e dis-
traire et augmente ainsi les risques d ’ac-
ci dents.Le bloc de compteurs multifonctions est
composé des éléments suivants :
 un compteur de vitesse
 un compteur kilométrique1. Compteur de vitesse
2. Compteur kilométrique/totalisateur journa-
lier/totalisateur de la réserve/montre
21
U2DEF0F0.book Page 5 Tuesday, June 11, 2013 9:34 AM

COMMANDES ET INSTRUMENTS
3-6
3
deux totalisateurs journaliers (affi-
chant la distance parcourue depuis
leur dernière remise à zéro)
 un totalisateur de la réserve (affichant
la distance parcourue sur la réserve)
 une montre
 un dispositif embarqué de diagnostic
de pannesN.B.Veiller à tourner la clé à la position
“ON” avant d’utiliser les contacteurs
“SELECT” et “RESET”.
 Pour le modèle vendu au R.-U.
uniquement : Pour afficher la valeur
aux compteurs (vitesse, kilomé-
trique/totalisateur journalier) en milles
plutôt qu’en kilomètres, appuyer sur le
contacteur “SELECT” pendant au
moins trois secondes.
Compteur kilométrique, totalisateurs
journaliers, totalisateur de la réserve et
montre Appuyer sur le bouton de sélection “SE-
LECT” pour modifier l’affichage des comp-
teurs (compteur kilométr
ique “ODO”, totali-
sateurs journaliers “TRIP 1” et “TRIP 2” et
montre) dans l’ordre suivant :
ODO → TRIP 1 → TRIP 2 → Montre →
ODO
Quand le témoin d’alerte du niveau de car-
burant s’allume (se reporter à la page 3-3),
le compteur kilométrique passe automati-
quement en mode d’affichage de la réserve
“TRIP F” et affiche la distance parcourue à
partir de cet instant. Dans ce cas, l’affi-
chage des compteurs (compteur kilomé-
trique et totalisateurs) se modifie comme
suit à la pression sur le contacteur de sé-
lection “SELECT” :
TRIP F → TRIP 1 → TRIP 2 → Montre →
ODO → TRIP F
Pour remettre un totalis ateur à zéro, le sé-
lectionner en appuyant sur le contacteur de
sélection “SELECT”, puis appuyer sur le
contacteur de remise à zéro “RESET” pen-
dant au moins une seconde. Si, une fois le
plein de carburant effectué, la remise à zéro
du totalisateur de la réserve n’est pas effec-
tuée manuellement, elle s’effectue automa-
tiquement et l’affichage retourne au mode
affiché précédemment après que le véhi-
cule a parcouru une distance d’environ 5
km (3 mi).1. Contacteur “SELECT”
2. Contacteur “RESET”
1. Compteur kilométrique/totalisateur journa- lier/totalisateur de la réserve/montre
1
2
1
U2DEF0F0.book Page 6 Tuesday, June 11, 2013 9:34 AM

COMMANDES ET INSTRUMENTS
3-7
3
Réglage de la montre1. Appuyer simultanément sur lescontacteurs “SELECT” et “RESET”
pendant au moins trois secondes.
2. Une fois que l’affichage des heures clignote, régler les heures en ap-
puyant sur le contacteur “SELECT”.
3. Appuyer sur le contacteur “RESET”. L’affichage des minutes se met à cli-
gnoter.
4. Régler les minutes à l’aide du contac- teur “SELECT”.
5. Appuyer sur le contacteur “RESET” pendant au moins deux secondes
pour que la montre se mette en
marche. Dispositif embarqué
de diagnostic de
pannes
Ce modèle est équipé d’un système em-
barqué de diagnostic de pannes surveillant
divers circuits électriques.
Lorsqu’un problème est détecté dans un
de ces circuits, le témoin d’alerte de panne
moteur s’allume et l’écran affiche un code
d’erreur.
Quand l’écran affiche un code d’erreur, no-
ter le nombre, puis faire contrôler le véhi-
cule par un concessionnaire Yamaha.
Le dispositif embarqué de diagnostic de
pannes surveille également les circuits de
l’immobilisateur. Lorsqu’un problème est détecté dans un
circuit de l’immob
ilisateur, le témoin
d’alerte de l’immobilisateur se met à cligno-
ter et l’écran affiche un code d’erreur.
N.B.Le code d’erreur 52 pourrait signaler des in-
terférences dans la transmission des si-
gnaux. Lorsque ce code d’erreur s’affiche,
procéder comme suit.1. Mettre le moteur en marche à l’aide de la clé d’enregistrement de codes.N.B.S’assurer qu’aucune autre clé d’un sys-
tème d’immobilisateur antivol n’est à proxi-
mité du contacteur à clé. Cela signifie entre
autres qu’il convient de ne pas attacher
plus d’une clé de véhicule protégé par un
immobilisateur au même trousseau de clés.
En effet, la présence d’une autre clé pour-
rait troubler la transmission des signaux, et
par là empêcher la mise en marche du mo-
teur.2. Si le moteur se met en marche, le cou-per, puis tenter de le remettre en
marche avec chacune des clés
conventionnelles.
1. Montre
1
1. Affichage du code d’erreur
2. Témoin d’alerte de panne moteur “ ”
3. Témoin de l’immobilisateur antivol “ ”
123
U2DEF0F0.book Page 7 Tuesday, June 11, 2013 9:34 AM

COMMANDES ET INSTRUMENTS
3-8
3
3. Si le moteur ne se met pas en marche
avec l’une ou les deux clés conven-
tionnelles, il faut confier le véhicule
ainsi que la clé d’enregistrement et les
clés conventionnelles à un conces-
sionnaire Yamaha en vue du réenre-
gistrement de ces dernières.ATTENTION
FCA11591
Quan d l’écran affiche un co de d’erreur, il
convient de faire contrôler le véhicule le
plus rapi dement possible afin d’éviter
tout en dommagement du moteur.
FAU1234E
Combinés de contacteursGauche Droite
FAU12351
Contacteur
d’appel de phare “ ”
Appuyer sur ce contacteur afin d’effectuer
un appel de phare.
FAU12401
Inverseur feu de route/feu de
croisement “ / ”
Placer ce contacteur sur “ ” pour allumer
le feu de route et sur “ ” pour allumer le
feu de croisement.
1. Contacteur d’appel de phare “ ”
2. Inverseur feu de route/feu de croisement “ / ”
3. Contacteur des clignotants “ / ”
4. Contacteur d’avertisseur “ ”
3
4 12
1. Coupe-circuit du moteur “ / ”
2. Contacteur “SELECT”
3. Contacteur “RESET”
4. Contacteur du démarreur “ ”
5. Contacteur des feux de détresse “ ”
1
5 2
3
4
U2DEF0F0.book Page 8 Tuesday, June 11, 2013 9:34 AM

COMMANDES ET INSTRUMENTS
3-9
3
FAU12461
Contacteur des clignotants “ / ”
Pour signaler un virage à droite, pousser ce
contacteur vers la position “ ”. Pour si-
gnaler un virage à gauche, pousser ce
contacteur vers la position “ ”. Une fois
relâché, le contacteur retourne à sa posi-
tion centrale. Pour éteindre les clignotants,
appuyer sur le contacteur après que celui-
ci est revenu à sa position centrale.
FAU12501
Contacteur d’avertisseur “ ”
Appuyer sur ce contacteur afin de faire re-
tentir l’avertisseur.
FAU12661
Coupe-circuit du moteur “ / ”
Placer ce contacteur sur “ ” avant de
mettre le moteur en marche. En cas d’ur-
gence, comme par exemple, lors d’une
chute ou d’un blocage de câble des gaz,
placer ce contacteur sur “ ” afin de cou-
per le moteur.
FAU12712
Contacteur du démarreur “ ”
Appuyer sur ce contacteur afin de lancer le
moteur à l’aide du démarreur. Avant de
mettre le moteur en marche, il convient de
lire les instructions de mise en marche figu-
rant à la page 5-1.
FAU41701
Le témoin d’alerte de panne du moteur s’al-
lume lorsque la clé de contact est tournée
à la position “ON”, et lorsque le bouton du
démarreur est actionné. Cela n’indique
donc pas une panne.
FAU12734
Contacteur des feux de détresse “ ”
Quand la clé de contact est sur “ON”
ou “ ”, ce contacteur permet d’enclen-
cher les feux de détresse, c.-à-d. le cligno-
tement simultané de tous les clignotants.
Les feux de détresse s’utilisent en cas d’ur-
gence ou pour avertir les autres automobi-
listes du stationnement du véhicule à un
endroit pouvant représenter un danger.ATTENTION
FCA10062
Ne pas laisser les feux de détresse trop
longtemps allumés lorsque le moteur est
coupé, car la batterie pourrait se dé-
charger.
FAU55701
Contacteur “SELECT”
Ce contacteur permet d’effectuer des sé-
lections dans les modes compteur kilomé-
trique et totalisateurs journaliers, ainsi que
de régler la montre du bloc de compteurs
multifonctions. Se reporter à “Bloc de compteurs multi-
fonctions” à la page 3-5 pour plus d’infor-
mations.
FAU55711
Contacteur “RESET”
Ce contacteur permet de réinitialiser les to-
talisateurs journaliers et de régler la montre
du bloc de compteurs multifonctions.
Se reporter à “Bloc de compteurs multi-
fonctions” à la page 3-5 pour plus d’infor-
mations.
U2DEF0F0.book Page 9 Tuesday, June 11, 2013 9:34 AM
