ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-8
6
FAU18752
Dépose et repose du cacheAfin de pouvoir effectuer certains entretiens
décrits dans ce chapitre, il est nécessaire
de déposer le cache illustré. Se référer à
cette section à chaque fois qu’il faut dépo-
ser ou reposer ce cache.
FAU54942
Cache A

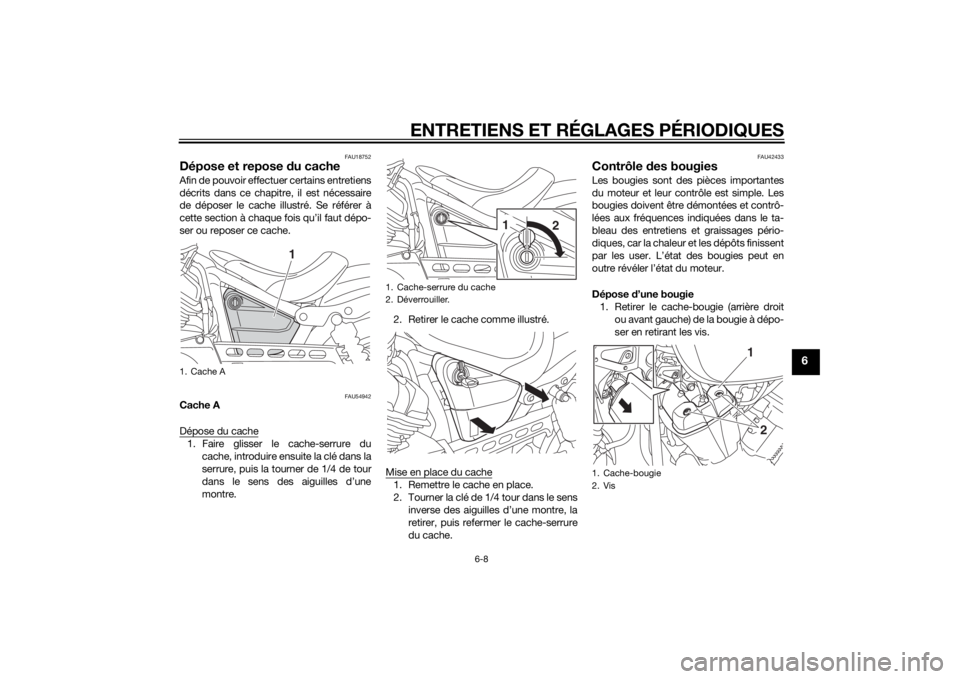

Dépose du cache1. Faire glisser le cache-serrure du
cache, introduire ensuite la clé dans la
serrure, puis la tourner de 1/4 de tour
dans le sens des aiguilles d’une
montre. 2. Retirer le cach
e comme illustré.
Mise en place du cache
1. Remettre le cache en place.
2. Tourner la clé de 1/4 tour dans le sens inverse des aiguilles d’une montre, la
retirer, puis refermer le cache-serrure
du cache.
FAU42433
Contrôle des bougiesLes bougies sont des pièces importantes
du moteur et leur contrôle est simple. Les
bougies doivent être démontées et contrô-
lées aux fréquences indiquées dans le ta-
bleau des entretiens et graissages pério-
diques, car la chaleur et les dépôts finissent
par les user. L’état des bougies peut en
outre révéler l’état du moteur.

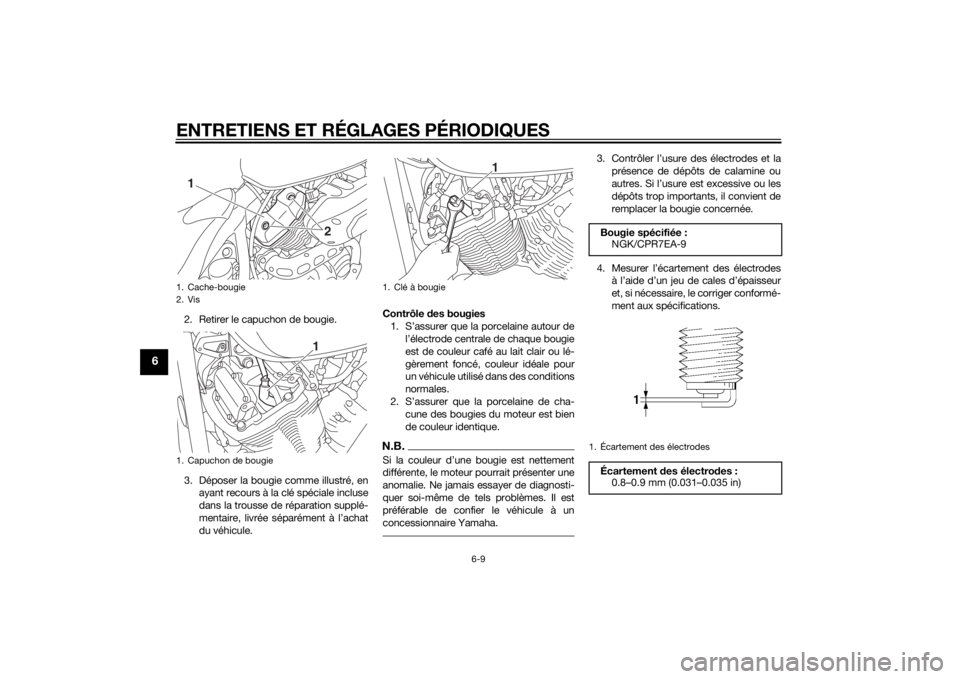

Dépose d’une bougie
1. Retirer le cache-bougie (arrière droit ou avant gauche) de la bougie à dépo-
ser en retirant les vis.
1. Cache A
1
1. Cache-serrure du cache
2. Déverrouiller.
1 2
1. Cache-bougie
2. Vis
1
2
U2DEF0F0.book Page 8 Tuesday, June 11, 2013 9:34 AM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-9
6
2. Retirer le capuchon de bougie.
3. Déposer la bougie comme illustré, enayant recours à la clé spéciale incluse
dans la trousse de réparation supplé-
mentaire, livrée séparément à l’achat
du véhicule. Contrôle
des bougies
1. S’assurer que la porcelaine autour de l’électrode centrale de chaque bougie
est de couleur café au lait clair ou lé-
gèrement foncé, couleur idéale pour
un véhicule utilisé dans des conditions
normales.
2. S’assurer que la porcelaine de cha- cune des bougies du moteur est bien
de couleur identique.
N.B.Si la couleur d’une bougie est nettement
différente, le moteur pourrait présenter une
anomalie. Ne jamais essayer de diagnosti-
quer soi-même de tels problèmes. Il est
préférable de confier le véhicule à un
concessionnaire Yamaha.
3. Contrôler l’usure des électrodes et la présence de dépôts de calamine ou
autres. Si l’usure est excessive ou les
dépôts trop importants, il convient de
remplacer la bougie concernée.
4. Mesurer l’écartement des électrodes à l’aide d’un jeu de cales d’épaisseur
et, si nécessaire, le corriger conformé-
ment aux spécifications.
1. Cache-bougie
2. Vis
1. Capuchon de bougie
2
1
1
1. Clé à bougie
1
Bougie spécifiée :NGK/CPR7EA-91. Écartement des électrodesÉcartement des électro des :
0.8–0.9 mm (0.031–0.035 in)
U2DEF0F0.book Page 9 Tuesday, June 11, 2013 9:34 AM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-10
6
Mise en place d’une bougie
1. Nettoyer la surface du joint de la bou- gie et ses plans de joint, puis nettoyer
soigneusement les filets de bougie.
2. Mettre la bougie en place à l’aide de la
clé à bougie, puis la serrer au couple
spécifié.N.B.Si une clé dynamométrique n’est pas dis-
ponible lors du montage d’une bougie, une
bonne approximation consiste à serrer de
1/4–1/2 tour supplémentaire après le ser-
rage à la main. Il faudra toutefois serrer la
bougie au couple spécifié le plus rapide-
ment possible.3. Remonter le capuchon de bougie.
4. Remettre le cache-bougie en place etle fixer à l’aide des vis.
FAU47113
Huile moteur et cartouche du
filtre à huileIl faut vérifier le niveau d’huile moteur avant
chaque départ. Il convient également de
changer l’huile et de remplacer la car-
touche du filtre à huile aux fréquences spé-
cifiées dans le tableau des entretiens et
graissages périodiques.
Contrôle du niveau d ’huile moteur
1. Placer le véhicule sur un plan de ni- veau et veiller à ce qu’il soit dressé à
la verticale. Une légère inclinaison
peut entraîner des erreurs de lecture.
2. Mettre le moteur en marche et le faire chauffer pendant quelques minutes,
puis le couper.
3. Attendre quelques minutes que l’huile se stabilise.
4. Retirer le bouchon de remplissage d’huile moteur et essuyer la jauge
d’huile avant de l’insérer à nouveau,
sans la visser, dans l’orifice de rem-
plissage. La retirer et vérifier le niveau
d’huile.N.B.Le niveau d’huile moteur doit se situer entre
les repères de niveau minimum et maxi-
mum.
5. Si le niveau d’huile moteur est inférieurou égal au repère de niveau minimum,
ajouter de l’huile moteur du type re-
commandé jusqu’au niveau spécifié.
Couple
de serrage :

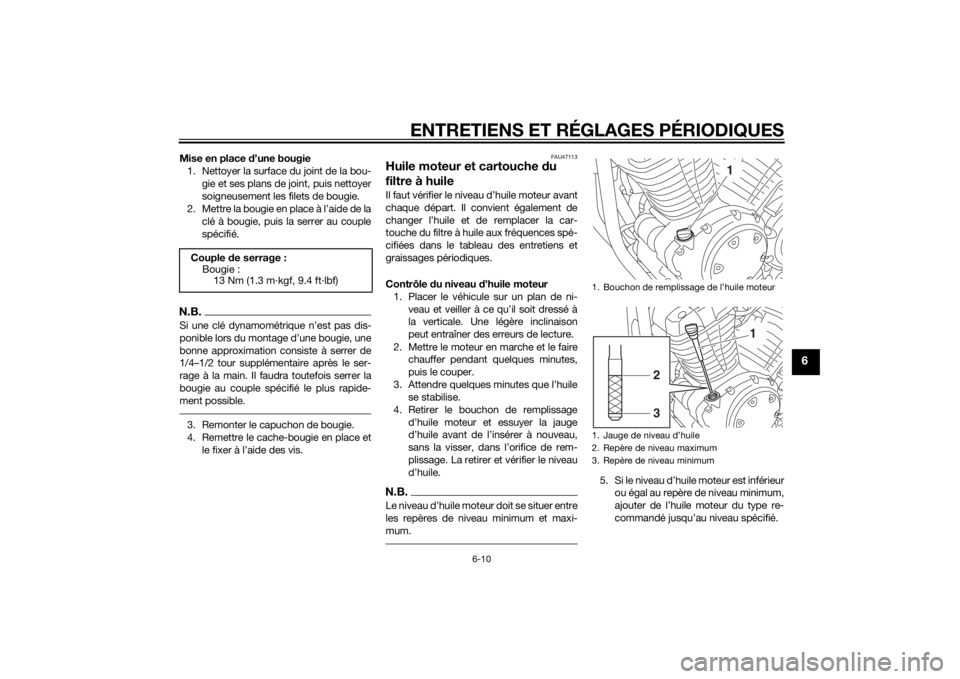

Bougie : 13 Nm (1.3 m·kgf, 9.4 ft·lbf)1. Bouchon de remplissage de l’huile moteur
1. Jauge de niveau d’huile
2. Repère de niveau maximum
3. Repère de niveau minimum
1
1
32
U2DEF0F0.book Page 10 Tuesday, June 11, 2013 9:34 AM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-11
6
6. Insérer la jauge d’huile dans l’orificede remplissage, puis serrer le bou-
chon de remplissage d’huile.
Changement de l’huile moteur (avec ou
sans remplacement de la cartouche du
filtre à huile) 1. Mettre le moteur en marche et le faire chauffer pendant quelques minutes,
puis le couper.
2. Placer un bac à vidange sous le mo- teur afin d’y recueillir l’huile usagée.
3. Retirer le bouchon de remplissage, la vis de vidange et son joint afin de vi-
danger l’huile du carter moteur.
N.B.Sauter les étapes 4–6 si l’on ne procède
pas au remplacement de la cartouche du
filtre à huile.4. Déposer la cartouche du filtre à huile àl’aide d’une clé pour filtre à huile.N.B.Des clés pour filtre à huile sont disponibles
chez les concessionnaires Yamaha.5. Enduire le joint torique de la cartouchedu filtre à huile neuve d’une fine
couche d’huile moteur propre.
N.B.S’assurer que le joint torique est bien logé
dans son siège.6. Mettre la cartouche du filtre à huileneuve en place à l’aide d’une clé pour
filtre à huile, puis la serrer au couple
spécifié à l’aide d’une clé dynamomé-
trique.

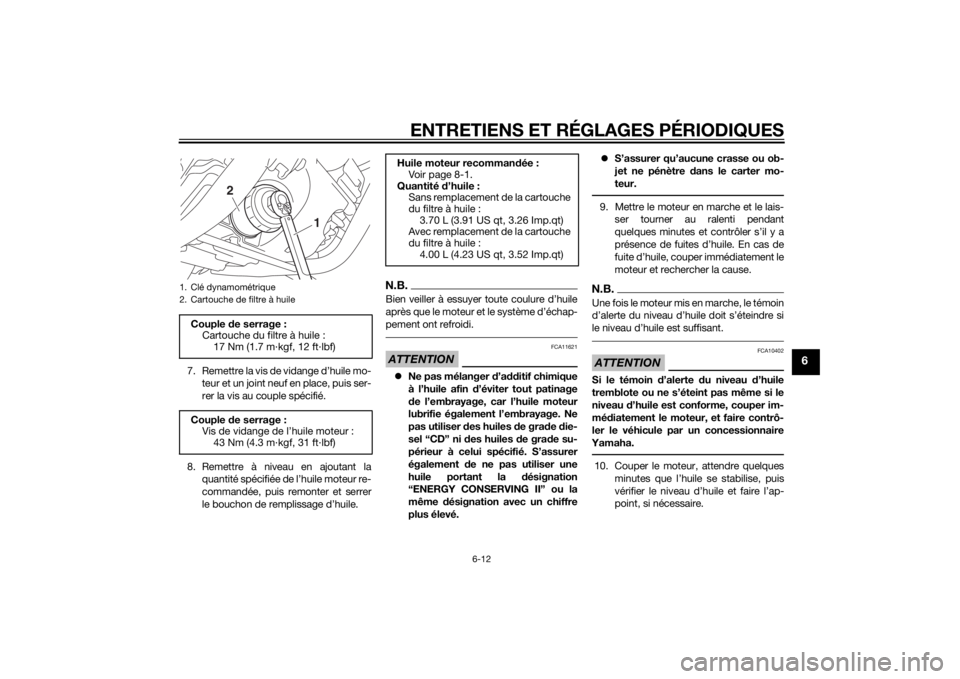

1. Vis de vidange d’huile moteur
2. Joint
2
1
1. Clé pour filtre à huile
2. Cartouche de filtre à huile
1
2
1. Joint torique
U2DEF0F0.book Page 11 Tuesday, June 11, 2013 9:34 AM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-12
6
7. Remettre la vis de vidange d’huile mo-teur et un joint neuf en place, puis ser-
rer la vis au couple spécifié.
8. Remettre à niveau en ajoutant la quantité spécifiée de l’huile moteur re-
commandée, puis remonter et serrer
le bouchon de remplissage d’huile.
N.B.Bien veiller à essuyer toute coulure d’huile
après que le moteur et le système d’échap-
pement ont refroidi.ATTENTION
FCA11621
Ne pas mélanger d’a dditif chimique
à l’huile afin d’éviter tout patinage
d e l’embrayage, car l’huile moteur
lubrifie également l’embrayage. Ne
pas utiliser des huiles d e grade die-
sel “CD” ni d es huiles de grade su-
périeur à celui spécifié. S’assurer
également de ne pas utiliser une
huile portant la désignation
“ENERGY CONSERVING II” ou la
même désignation avec un chiffre
plus élevé. 
S’assurer qu’aucune crasse ou ob-
jet ne pénètre dans le carter mo-
teur.
9. Mettre le moteur en marche et le lais- ser tourner au ralenti pendant
quelques minutes et contrôler s’il y a
présence de fuites d’huile. En cas de
fuite d’huile, couper immédiatement le
moteur et rechercher la cause.N.B.Une fois le moteur mi s en marche, le témoin
d’alerte du niveau d’huile doit s’éteindre si
le niveau d’huile est suffisant.ATTENTION
FCA10402
Si le témoin d’alerte du niveau d ’huile
tremblote ou ne s’éteint pas même si le
niveau d’huile est conforme, couper im-
mé diatement le moteur, et faire contrô-
ler le véhicule par un concessionnaire
Yamaha.10. Couper le moteur, attendre quelques minutes que l’huile se stabilise, puis
vérifier le niveau d’huile et faire l’ap-
point, si nécessaire.
1. Clé dynamométrique
2. Cartouche de filtre à huileCouple de serrage :
Cartouche du filtre à huile :
17 Nm (1.7 m·kgf, 12 ft·lbf)
Couple de serrage :
Vis de vidange de l’huile moteur :
43 Nm (4.3 m·kgf, 31 ft·lbf)
1
2
Huile moteur recomman dée :
Voir page 8-1.
Quantité d’huile :
Sans remplacement de la cartouche
du filtre à huile :
3.70 L (3.91 US qt, 3.26 Imp.qt)
Avec remplacement de la cartouche
du filtre à huile :
4.00 L (4.23 US qt, 3.52 Imp.qt)
U2DEF0F0.book Page 12 Tuesday, June 11, 2013 9:34 AM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-13
6
FAU47081
Remplacement de l’élément d u
filtre à airIl convient de remplacer l’élément du filtre à
air aux fréquences spécifiées dans le ta-
bleau des entretiens et graissages pério-
diques. Remplacer plus fréquemment l’élé-
ment de filtre à air lorsque le véhicule est
utilisé dans des zones très poussiéreuses
ou humides.
Remplacement de l’élément du filtre à

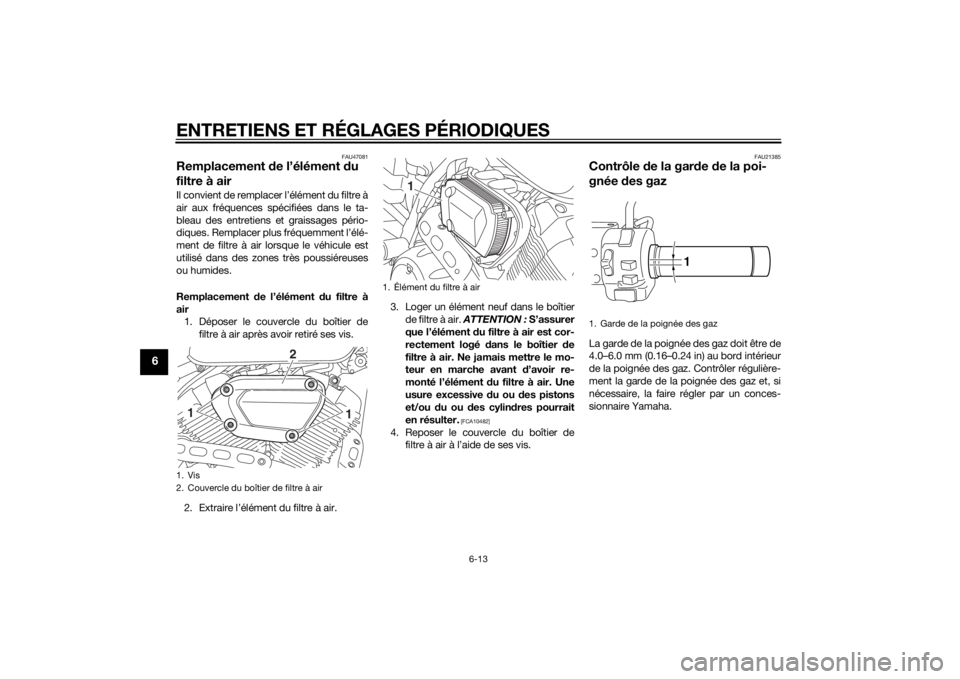

air 1. Déposer le couvercle du boîtier de
filtre à air après avoir retiré ses vis.
2. Extraire l’élément du filtre à air. 3. Loger un élément neuf dans le boîtier
de filtre à air. ATTENTION : S’assurer
que l’élément du filtre à air est cor-
rectement logé dans le boîtier de
filtre à air. Ne jamais mettre le mo-
teur en marche avant d’avoir re-
monté l’élément du filtre à air. Une
usure excessive d u ou des pistons
et/ou du ou d es cylin dres pourrait
en résulter.
[FCA10482]
4. Reposer le couvercle du boîtier de filtre à air à l’aide de ses vis.
FAU21385
Contrôle de la gar de de la poi-
gnée des gazLa garde de la poignée des gaz doit être de
4.0–6.0 mm (0.16–0.24 in) au bord intérieur
de la poignée des gaz. Contrôler régulière-
ment la garde de la poignée des gaz et, si
nécessaire, la faire régler par un conces-
sionnaire Yamaha.
1. Vis
2. Couvercle du boîtier de filtre à air
2
1
1
1. Élément du filtre à air
1
1. Garde de la poignée des gaz
1
U2DEF0F0.book Page 13 Tuesday, June 11, 2013 9:34 AM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-14
6
FAU21402
Jeu des soupapesÀ la longue, le jeu aux soupapes se modifie,
ce qui provoque un mauvais mélange car-
burant-air ou produit un bruit anormal. Pour
éviter ce problème, il faut faire régler le jeu
aux soupapes par un concessionnaire
Yamaha aux fréquences spécifiées dans le
tableau des entretiens et graissages pério-
diques.
FAU21567

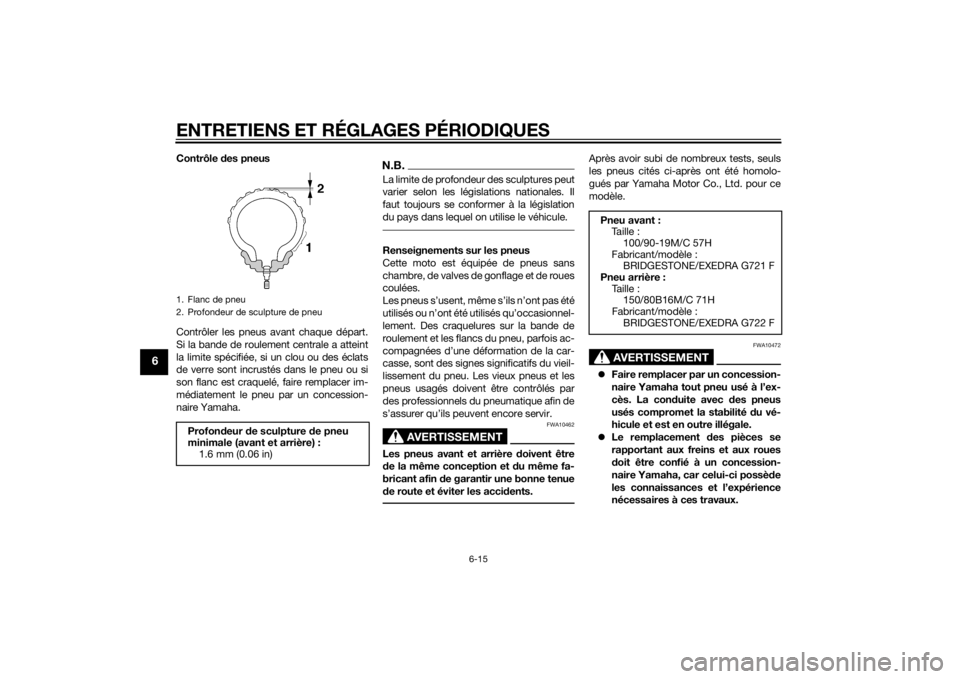

PneusLes pneus sont le seul contact entre le vé-
hicule et la route. Quelles que soient les
conditions de conduite, la sécurité repose
sur une très petite zone de contact avec la
route. Par conséquent, il est essentiel de
garder en permanence les pneus en bon
état et de les remplacer au moment oppor-
tun par les pneus spécifiés.
Pression d e gonflage
Il faut contrôler et, le cas échéant, régler la
pression de gonflage des pneus avant
chaque utilisation du véhicule.
AVERTISSEMENT
FWA10504
La cond uite d’un véhicule d ont les pneus
ne sont pas gonflés à la pression cor-
recte peut être la cause d e blessures
graves, voire de mort, en provoquant
une perte d e contrôle.
 Contrôler et régler la pression de
gonflage des pneus lorsque ceux-ci
sont à la température ambiante.
 Adapter la pression d e gonflage
d es pneus à la vitesse de con duite
et au poi ds total d u pilote, d u pas-
sager, des bagages et des acces-
soires approuvés pour ce mo dèle.
AVERTISSEMENT
FWA10512
Ne jamais surcharger le véhicule. La
con duite d’un véhicule surchargé peut
être la cause d’un acci dent.
Pression d e gonflage (contrôlée les
pneus froi ds) :
0–90 kg (0–198 lb) : Avant :225 kPa (2.25 kgf/cm², 33 psi)
Arrière : 250 kPa (2.50 kgf/cm², 36 psi)
Pour les mo dèles équipés d e
freins conventionnels unique-
ment 90–206 kg (198–454 lb)
Pour les mo dèles équipés d ’ABS
90–202 kg (198–445 lb) : Avant :250 kPa (2.50 kgf/cm², 36 psi)
Arrière : 280 kPa (2.80 kgf/cm², 41 psi)
Charge* maximale :
Pour les modèles équipés de freins
conventionnels uniquement 206 kg
(454 lb)
Pour les modèles équipés d’ABS
202 kg (445 lb)
* Poids total du pilote, du passager,
du chargement et des accessoires
U2DEF0F0.book Page 14 Tuesday, June 11, 2013 9:34 AM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-15
6
Contrôle des pneus
Contrôler les pneus avant chaque départ.
Si la bande de roulement centrale a atteint
la limite spécifiée, si un clou ou des éclats
de verre sont incrustés dans le pneu ou si
son flanc est craquelé, faire remplacer im-
médiatement le pneu par un concession-
naire Yamaha.
N.B.La limite de profondeur des sculptures peut
varier selon les législations nationales. Il
faut toujours se conformer à la législation
du pays dans lequel on utilise le véhicule.Renseignements sur les pneus
Cette moto est équipée de pneus sans
chambre, de valves de gonflage et de roues
coulées.
Les pneus s’usent, même s’ils n’ont pas été
utilisés ou n’ont été utilisés qu’occasionnel-
lement. Des craquelures sur la bande de
roulement et les flancs du pneu, parfois ac-
compagnées d’une déformation de la car-
casse, sont des signes significatifs du vieil-
lissement du pneu. Les vieux pneus et les
pneus usagés doivent être contrôlés par
des professionnels du pneumatique afin de
s’assurer qu’ils peuvent encore servir.
AVERTISSEMENT
FWA10462
Les pneus avant et arrière doivent être
de la même conception et du même fa-
bricant afin de garantir une bonne tenue
de route et éviter les accidents.
Après avoir subi de nombreux tests, seuls
les pneus cités ci-après ont été homolo-
gués par Yamaha Motor Co., Ltd. pour ce
modèle.
AVERTISSEMENT
FWA10472
Faire remplacer par un concession-
naire Yamaha tout pneu usé à l’ex-
cès. La conduite avec des pneus
usés compromet la stabilité du vé-
hicule et est en outre illégale.
 Le remplacement des pièces se
rapportant aux freins et aux roues
doit être confié à un concession-
naire Yamaha, car celui-ci possède
les connaissances et l’expérience
nécessaires à ces travaux.
1. Flanc de pneu
2. Profondeur de sculpture de pneuProfondeur de sculpture de pneu
minimale (avant et arrière) :
1.6 mm (0.06 in)
Pneu avant :Taille :100/90-19M/C 57H
Fabricant/modèle : BRIDGESTONE/EXEDRA G721 F
Pneu arrière :
Taille :150/80B16M/C 71H
Fabricant/modèle :
BRIDGESTONE/EXEDRA G722 F
U2DEF0F0.book Page 15 Thursday, October 24, 2013 1:40 PM
