2014 YAMAHA XT1200Z Manuale duso (in Italian)

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-2
3
HAU10473
Blocchetto accensione/blocca-
sterzoIl blocchetto accensione/bloccasterzo co-
manda i sistemi d’accensione e di illumina-
zione e viene utilizzato per bloccare lo
sterzo. Appresso sono descritte le varie po-
sizioni.NOTARicordarsi di utilizzare la chiave standard
(calotta nera) per l’uso normale del veicolo.
Per ridurre al minimo il rischio di perdere la
chiave di ricodifica (calotta rossa), conser-
varla in un posto sicuro ed usarla soltanto
per riscrivere i codici.
HAU26812
ON (aperto)
Tutti i circuiti elettrici vengono alimentati;
l’illuminazione pannello strumenti, le luci fa-
nalini posteriori, la luce targa e le luci di po-
sizione anteriori si accendono ed è
possibile avviare il motore. La chiave di ac-
censione non può essere sfilata.NOTAI fari si accendono automaticamente all’av-
viamento del motore e restano accesi fino a
quando non si gira la chiave su “OFF”.
HAU10662
OFF (chiuso)
Tutti gli impianti elettrici sono inattivi. È
possibile sfilare la chiave.
AVVERTENZA
HWA10062
Non girare la chiave sulla posizione
“OFF” o “LOCK” mentre il veicolo è in
movimento. Altrimenti i circuiti elettrici
verranno disattivati, con il rischio di per-
d ere il controllo d el mezzo o di causare
inci denti.
HAU10693
LOCK (bloccasterzo)
Lo sterzo è bloccato e tutti gli impianti elet-
trici sono inattivi. È possibile sfilare la chia-
ve. Per bloccare lo sterzo
1. Girare il manubrio completamente a
sinistra o a destra.
2. In posizione di “OFF”, premere la chiave e, tenendola premuta, girarla
su “LOCK”.
3. Sfilare la chiave.
P
ON
OFF
LOCK
1. Premere.
2. Svoltare.12
U2BSH0H0.book Page 2 Thursday, September 12, 2013 8:37 AM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-3
3
Per sbloccare lo sterzoPremere la chiave nel blocchetto accensio-
ne e poi, tenendola premuta, girarla su
“OFF”.
HAUM2971
(Parcheggio)
È possibile accendere le luci d’emergenza
e le luci indicatori di direzione, ma tutti gli
altri impianti elettrici sono inattivi. È possi-
bile sfilare la chiave.
Lo sterzo deve essere bloccato prima di
poter girare la chiave su “ ”.
ATTENZIONE
HCA11021
Non utilizzare a lun go la posizione di
parche ggio, per evitare di scaricare la
batteria.
HAU49394
Spie d’avvertimento e d i segnala-
zione
HAU11031
Spie in dicatori di d irezione “ ” e “ ”
La spia di segnalazione corrispondente
lampeggia ogni qualvolta l’interruttore degli
indicatori di direzione viene spostato a sini-
stra o destra.
HAU11061
Spia marcia in folle “ ”
Questa spia di segnalazione si accende
quando il cambio è in posizione di folle.
HAU11081
Spia luce abba gliante “ ”
Questa spia di segnalazione si accende
quando il faro è sulla posizione abbaglian-
te.
HAU11255
Spia livello olio “ ”
Questa spia si accende se il livello olio mo-
tore è basso.
Si può controllare il circuito elettrico della
spia girando la chiave su “ON”. La spia do-
vrebbe accendersi per pochi secondi e poi
spegnersi.
Se la spia non si accende all’inizio girando
la chiave su “ON”, o se la spia resta accesa,
fare controllare il circ uito elettrico da un
concessionario Yamaha.NOTA Anche quando il livello dell’olio è suffi-
ciente, la spia può accendersi in salita,
o durante accelerazioni e decelerazio-
ni improvvise, ma in questi casi non si
tratta di una disfunzione.
 Questo modello è equipaggiato anche
con un sistema di autodiagnosi per il
circuito di rilevamento livello olio. Se
1. Premere.
2. Svoltare.12

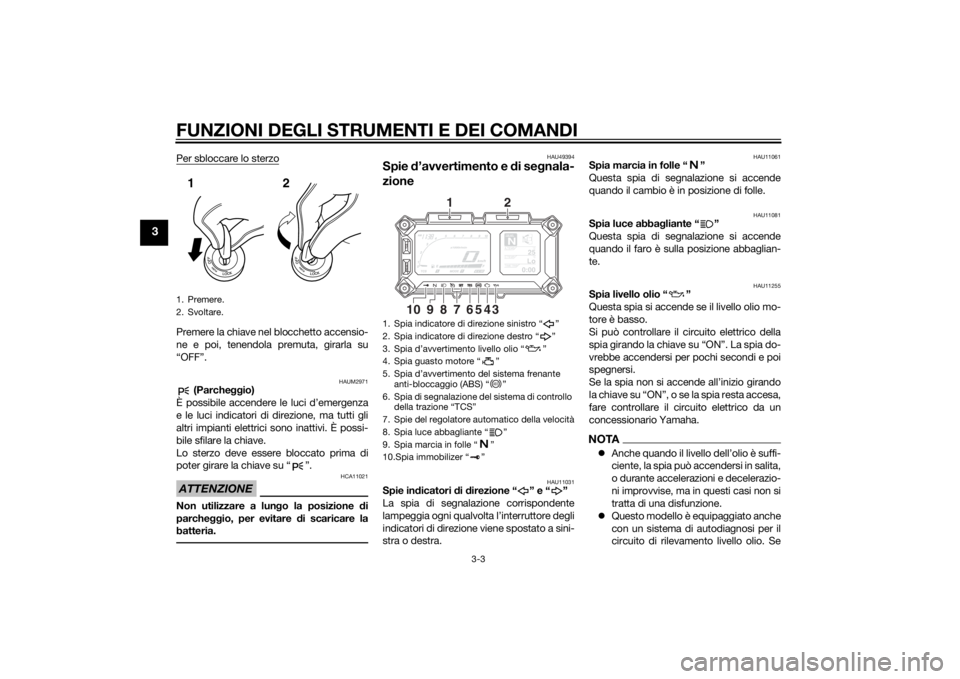

1. Spia indicatore di direzione sinistro “ ”
2. Spia indicatore di direzione destro “ ”
3. Spia d’avvertimento livello olio “ ”
4. Spia guasto motore “ ”
5. Spia d’avvertimento del sistema frenante
anti-bloccaggio (ABS) “ ”
6. Spia di segnalazione del sistema di controllo della trazione “TCS”
7. Spie del regolatore automatico della velocità
8. Spia luce abbagliante “ ”
9. Spia marcia in folle “ ”
10.Spia immobilizer “ ”
GEARN
25
A.TEMP ˚C
Lo
C.TEMP˚C
0:00
TIME TRIP
3456
8
7
910
1
2ABS
U2BSH0H0.book Page 3 Thursday, September 12, 2013 8:37 AM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-4
3
viene rilevato un problema nel circuito
di rilevamento livello olio, si ripeterà il
seguente ciclo fino a quando il guasto
non verrà eliminato: La spia livello olio
lampeggerà dieci volte, poi si spegne-
rà per 2.5 secondi. In questo caso, far
controllare il veicolo da un concessio-
nario Yamaha.
HAU58400
Spie del reg olatore automatico di veloci-
tà
Queste spie si accendono quando il siste-
ma di regolazione automatica della velocità
è attivato.
Per una descrizione dettagliata della fun-
zione di queste spie, fare riferimento a pa-
gina 3-6.
Si può controllare il circuito elettrico di que-
ste spie di segnalazione girando la chiave
su “ON”. Queste spie di segnalazione do-
vrebbero accendersi per pochi secondi e
poi spegnersi.
Se una spia di segnalazione non si accende
all’inizio girando la chiave su “ON”, o se
una spia di segnalazione resta accesa, fare
controllare il circuito elettrico da un con-
cessionario Yamaha.
HAU59110
Spia guasto motore “ ”
Questa spia si accende o lampeggia se vie-
ne rilevato un problema nel circuito elettrico
di monitoraggio del motore. Se questo ac-
cade, far controllare il dispositivo di auto-
diagnosi da un concessionario Yamaha.
(Vedere pagina 3-20 per spiegazioni sul di-
spositivo di autodiagnosi.)
Si può controllare il circuito elettrico della
spia girando la chiave su “ON”. La spia do-
vrebbe accendersi per pochi secondi e poi
spegnersi.
Se la spia non si accende all’inizio girando
la chiave su “ON”, o se la spia resta accesa,
fare controllare il circuito elettrico da un
concessionario Yamaha.NOTALa spia guasto motore si accende quando
si preme l’interruttore avviamento, ma que-
sto non indica una disfunzione.
HAU59120
Spia ABS “ ”
In condizioni di funzionamento normale, la
spia ABS si accende quando si gira la chia-
ve in posizione “ON” e si spegne quando si
raggiunge una velocità di almeno 10 km/h
(6 mi/h).
Se la spia ABS: 
non si accende quando la chiave è gi-
rata su “ON”
 si accende o lampeggia durante la
guida
 non si accende dopo che è stata rag-
giunta una velocità di almeno 10 km/h
(6 mi/h)
L’ABS potrebbe non funzionare corretta-
mente. In presenza di una delle suddette
condizioni, fare controllare il sistema da un
concessionario Yamaha al più presto pos-
sibile. (Vedere pagina 3-26 per una descri-
zione dell’ABS.)
AVVERTENZA
HWA16041
Se la spia ABS non si spe gne al ra ggiun-
g imento di una velocità di almeno 10
km/h (6 mi/h) o se la spia si accen de o
lampe ggia durante la g uida, l’impianto
frenante passa alla mo dalità di frenatura
convenzionale. Se si verifica una di q ue-
ste due con dizioni o se la spia non si ac-
cen de del tutto, prestare ulteriore
attenzione per evitare il blocca ggio delle
ruote durante le frenate d i emergenza.
Far controllare al più presto l’impianto
frenante e i circuiti elettrici da un con-
cessionario Yamaha.
ABS
U2BSH0H0.book Page 4 Thursday, September 12, 2013 8:37 AM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-5
3
NOTAAnche la spia ABS si accende quando si
preme l’interruttore avviamento, ma questo
non indica una disfunzione.
HAU58902
Spia sistema di controllo della trazione
“TCS”
Questa spia lampeggia all’attivazione del
sistema di controllo della trazione.
Si può controllare il circuito elettrico della
spia girando la chiave su “ON”. La spia do-
vrebbe accendersi per pochi secondi e poi
spegnersi.
Se la spia non si accende all’inizio girando
la chiave su “ON”, o se la spia di segnala-
zione resta accesa, fare controllare il circu-
ito elettrico da un concessionario Yamaha.
Se il sistema di controllo della trazione si di-
sattiva durante la guida, viene visualizzata
l’indicazione “TCS OFF” e la relativa spia e
l a s p i a g u a st o m o t o r e s i ac ce nd o n o . (V e d e-
re pagina 3-27 per spiegazioni sul sistema
di controllo della trazione.) Ripristinare il sistema di controllo della tra-
zione e le spie seguendo le procedure indi-
cate in “Ripristino” a pagina 3-28.
HAU54681
Spia immobilizer “ ”
Si può controllare il circuito elettrico della
spia di segnalazione girando la chiave su
“ON”. La spia di segnalazione dovrebbe
accendersi per pochi secondi e poi spe-
gnersi.Se la spia di segnalazione non si accende
all’inizio girando la chiave su “ON”, o se la
spia di segnalazione resta accesa, fare
controllare il circuito elettrico da un con-
cessionario Yamaha.
Con la chiave girata su “OFF” e dopo che
sono trascorsi 30 secondi, la spia di segna-
lazione inizierà a lampeggiare indicando
l’attivazione del sistema immobilizzatore.
Trascorse 24 ore, la spia di segnalazione
cesserà di lampeggiare, ma il sistema im-
mobilizzatore continuerà a restare attivo.
Inoltre il dispositivo di autodiagnosi rileva
problemi nei circuiti del sistema immobiliz-
zatore. (Vedere pagina 3-20 per spiegazioni

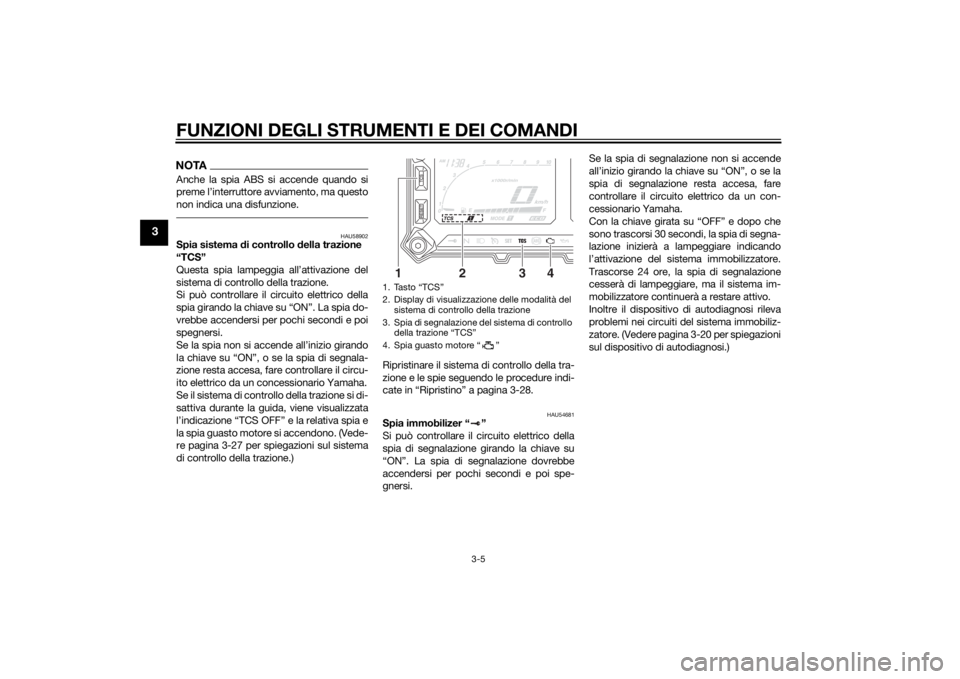

sul dispositivo di autodiagnosi.)1. Tasto “TCS”
2. Display di visualizzazione delle modalità del
sistema di controllo della trazione
3. Spia di segnalazione del sistema di controllo della trazione “TCS”
4. Spia guasto motore “ ”
13
2
4
U2BSH0H0.book Page 5 Thursday, September 12, 2013 8:37 AM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-6
3
HAU59130

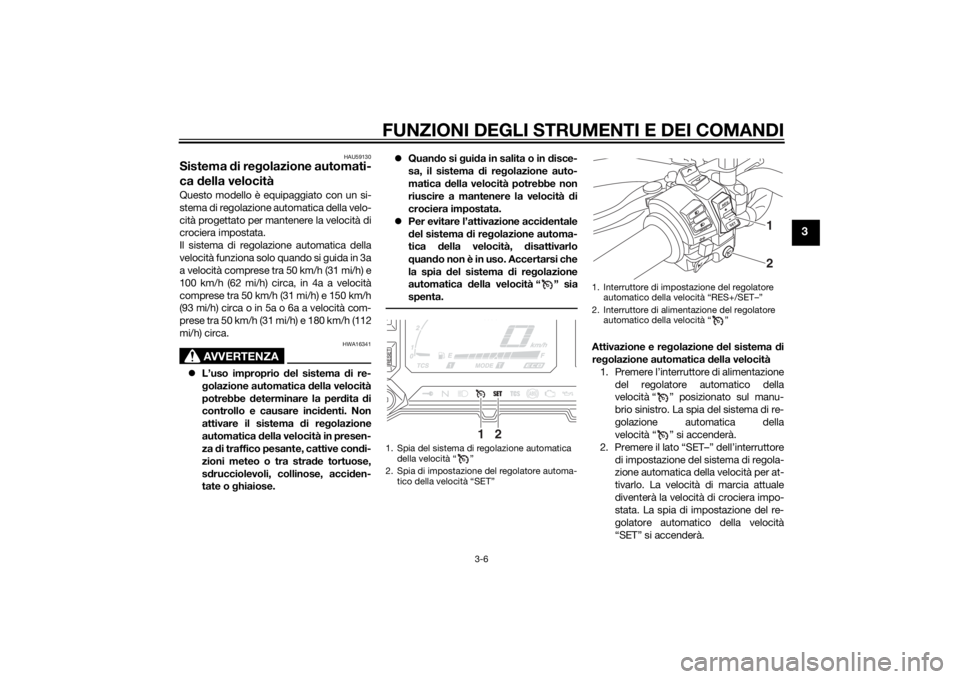

Sistema di re golazione automati-
ca della velocitàQuesto modello è equipaggiato con un si-
stema di regolazione automatica della velo-
cità progettato per mantenere la velocità di
crociera impostata.
Il sistema di regolazione automatica della
velocità funziona solo quando si guida in 3a
a velocità comprese tra 50 km/h (31 mi/h) e
100 km/h (62 mi/h) circa, in 4a a velocità
comprese tra 50 km/h (31 mi/h) e 150 km/h
(93 mi/h) circa o in 5a o 6a a velocità com-
prese tra 50 km/h (31 mi/h) e 180 km/h (112
mi/h) circa.
AVVERTENZA
HWA16341
 L’uso improprio del sistema di re-
g olazione automatica d ella velocità
potrebbe determinare la perd ita di
controllo e causare inci denti. Non
attivare il sistema di re golazione
automatica della velocità in presen-
za di traffico pesante, cattive con di-
zioni meteo o tra stra de tortuose,
s d rucciolevoli, collinose, acci den-
tate o g hiaiose. 
Quan do si g uida in salita o in disce-
sa, il sistema di re golazione auto-
matica della velocità potrebbe non
riuscire a mantenere la velocità di
crociera impostata.
 Per evitare l’attivazione acci dentale
d el sistema d i regolazione automa-
tica della velocità, d isattivarlo
q uan do non è in uso. Accertarsi che
la spia del sistema di re golazione
automatica della velocità “ ” sia
spenta.
Attivazione e re golazione del sistema di
re golazione automatica d ella velocità
1. Premere l’interruttore di alimentazione del regolatore automatico della
velocità “ ” posizionato sul manu-
brio sinistro. La spia del sistema di re-
golazione automatica della
velocità “ ” si accenderà.
2. Premere il lato “SET–” dell’interruttore di impostazione del sistema di regola-
zione automatica della velocità per at-
tivarlo. La velocità di marcia attuale
diventerà la velocità di crociera impo-
stata. La spia di impostazione del re-
golatore automatico della velocità
“SET” si accenderà.
1. Spia del sistema di regolazione automatica della velocità “ ”
2. Spia di impostazione del regolatore automa- tico della velocità “SET”
1
2
1. Interruttore di impostazione del regolatore automatico della velocità “RES+/SET–”
2. Interruttore di alimentazione del regolatore automatico della velocità “ ”
RESSET
PA S S
21
U2BSH0H0.book Page 6 Thursday, September 12, 2013 8:37 AM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-7
3
Regolazione della velocità di crociera
impostata
Con il sistema di regolazione automatica
della velocità in funzione, premere il lato
“RES+” dell’interruttore di impostazione del
regolatore automatico della velocità per au-
mentare la velocità di crociera impostata o
il lato “SET–” per diminuirla.NOTAPremendo una volta l’interruttore di regola-
zione si modifica la velocità in incrementi di
2.0 km/h (1.2 mi/h). Tenendo premuto il lato
“RES+” o il lato “SET–” dell’interruttore di
impostazione del regolatore automatico
della velocità si aumenta o si diminuisce in
continuo la velocità fino al rilascio dell’inter-
ruttore.La velocità di marcia si può anche aumen-
tare manualmente utilizzando l’accelerato-
re. Dopo aver accelerato si può impostare
una nuova velocità di crociera premendo il
lato “SET–” dell’interruttore di regolazione.
Se non si imposta una nuova velocità di
crociera, quando si ritira la manopola acce-
leratore, il veicolo decele rerà alla velocità di
crociera precedentemente impostata. Disattivazione
del sistema d i regolazio-
ne automatica della velocità
Eseguire una delle operazioni di seguito per
annullare la velocità di crociera impostata.
La spia “SET” si spegnerà.  Girare la manopola acceleratore oltre
la posizione chiusa nella direzione di
decelerazione.
 Azionare il freno anteriore o posterio-
re.
 Staccare la frizione.
Premere l’interruttore di alimentazione per
spegnere il sistema di regolazione automa-
tica della velocità. La spia “ ” e la spia
“SET” si spegneranno.
NOTALa velocità di marcia diminuisce non appe-
na viene disattivato il sistema di regolazio-
ne automatica della velocità, a meno che
non si giri la manopola acceleratore.Utilizzo della funzione di ripresa
Premere il lato “RES+” dell’interruttore di
impostazione del sistema di regolazione
automatica della velocità per riattivarlo. La
velocità di marcia ritornerà alla velocità di
crociera precedentemente impostata. La
spia “SET” si accenderà.
AVVERTENZA
HWA16351
È pericoloso utilizzare la funzione d i ri-
presa quand o la velocità di crociera pre-
ced entemente impostata è troppo
elevata per le con dizioni attuali.NOTA La funzione di ripresa funziona quan-
do si guida in 3a a velocità comprese
tra 50 km/h (31 mi/h) e 100 km/h (62
mi/h) circa, in 4a a velocità comprese
tra 50 km/h (31 mi/h) e 150 km/h (93
mi/h) circa o in 5a o 6a a velocità com-
prese tra 50 km/h (31 mi/h) e 180 km/h
(112 mi/h) circa.

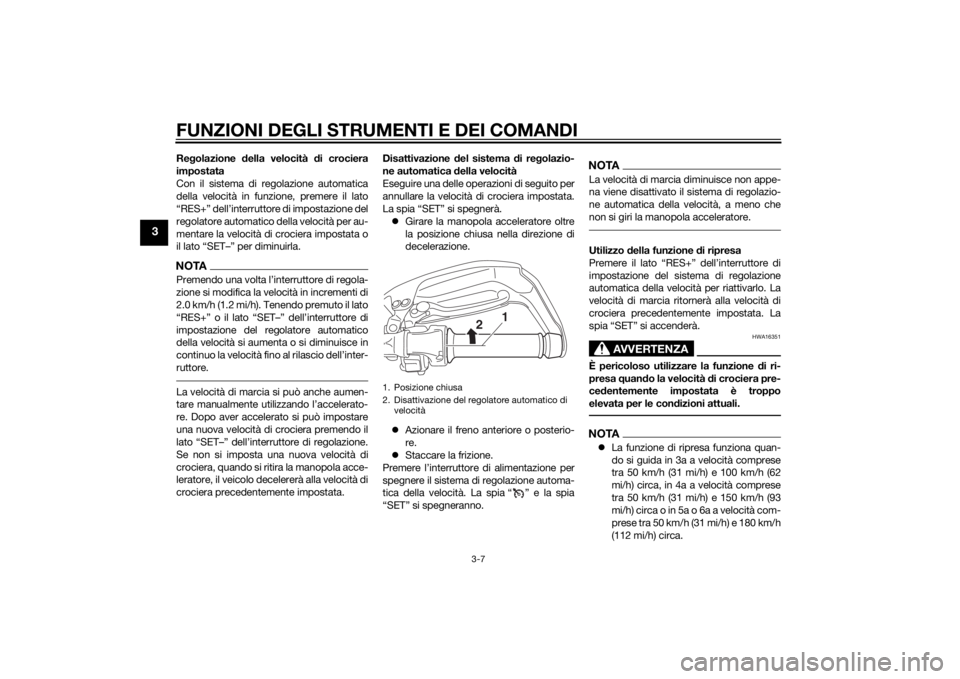

1. Posizione chiusa
2. Disattivazione del regolatore automatico di
velocità
2
1
U2BSH0H0.book Page 7 Thursday, September 12, 2013 8:37 AM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-8
3
Premendo l’interruttore di alimenta-
zione con il sistema in funzione si spe-
gnerà completamente il sistema e la
velocità di crociera precedentemente
impostata verrà cancellata. Non si po-
trà utilizzare la funzione di ripresa fin-
ché non è stata impostata una nuova
velocità di crociera.Disattivazione automatica del sistema di re-golazione automatica della velocitàIl sistema di regolazione automatica della
velocità di questo modello è controllato
elettronicamente ed è collegato con gli altri
sistemi di controllo. Il sistema di regolazio-
ne automatica della velocità si disattiverà
automaticamente nelle condizioni seguenti:
 Il sistema di regolazione automatica
della velocità non è in grado di mante-
nere la velocità di crociera impostata.
 Viene rilevato lo slittamento o la rota-
zione a vuoto delle ruote. (Se il siste-
ma di controllo della trazione non è
stato disattivato, funzionerà.)
 L’interruttore avviamento/arresto mo-
tore è posizionato su “ ”.
 Il motore si arresta.
 Viene abbassato il cavalletto laterale.
Quando si procede con una velocità di cro-
ciera impostata, se il sistema di regolazione
automatica della velocità viene disattivato nelle condizioni precedentemente elenca-
te, la spia “ ” si spegnerà e la spia “SET”
lampeggerà per 4 secondi per poi spegner-
si.
Quando non si procede con una velocità di
crociera impostata, se l’interruttore avvia-
mento/arresto motore è posizionato
su “ ”, il motore si arresta o il cavalletto
laterale viene abbassato, quindi la
spia “ ” si spegnerà (la spia “SET” non
lampeggerà).
Se il sistema di regolazione automatica del-
la velocità viene disattivato automatica-
mente, fermarsi e verificare che il veicolo
stia funzionando correttamente.
Prima di utilizzare di
nuovo il sistema di re-
golazione automatica della velocità, attivar-
lo utilizzando l’interruttore di alimentazione.
NOTAIn alcuni casi, il sistema di regolazione au-
tomatica della velocità potrebbe non riusci-
re a mantenere la velocità di crociera
impostata quando si guida il veicolo in sali-
ta o in discesa.
 Quando si guida il veicolo in salita, la
velocità di marcia effettiva potrebbe
essere inferiore alla velocità di crocie-
ra impostata. In questo caso, accele-
rare fino a raggiungere la velocità di
marcia desiderata utilizzando l’acce-
leratore. 
Quando si guida il veicolo in discesa,
la velocità di marcia effettiva potrebbe
essere superiore alla velocità di cro-
ciera impostata. In questo caso, non si
può utilizzare l’interruttore di regola-
zione per regolare la velocità di crocie-
ra impostata. Per ridurre la velocità di
marcia, azionare i freni. Quando si
azionano i freni, il sistema di regolazio-
ne automatica della velocità si disatti-
verà.
Dispositivo di auto dia gnosi1. Spia del sistema di regolazione automatica
della velocità “ ”
2. Spia di impostazione del regolatore automa- tico della velocità “SET”
3. Spia guasto motore “ ”
4. Display codice di errore
GEARN
25
A.TEMP ˚C
Lo
C.TEMP ˚C
0:00
TIME TRIP
1
2
3
4
U2BSH0H0.book Page 8 Thursday, September 12, 2013 8:37 AM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-9
3
Il sistema di regolazione automatica della
velocità si disattiverà anche quando vengo-
no rilevate anomalie a un qualsiasi sistema
del veicolo. La spia “SET” si spegnerà e la
spia “ ” lampeggerà. Non si potrà utiliz-
zare il sistema di regolazione automatica
della velocità mentre la spia guasto motore
è accesa o durante il funzionamento ano-
malo del sistema di regolazione automatica
della velocità.
AVVERTENZA
HWA16361
Se il sistema d i regolazione automatica
d ella velocità non funziona correttamen-
te, la spia “ ” lampe ggerà. In questo
caso, disattivare il sistema di re golazio-
ne automatica della velocità e farlo con-
trollare da un concessionario Yamaha.ATTENZIONE
HCA11591
Se il display in dica un co dice di g uasto,
far controllare il veicolo il più presto pos-
sibile per evitare danne ggiamenti del
motore.
HAU58932
Strumento multifunzione
AVVERTENZA
HWA12423
Ricord arsi di arrestare il veicolo prima di
ese guire qualsiasi mo difica delle reg ola-
zioni dello strumento multifunzione. Il cambiamento
delle impostazioni d uran-
te la marcia può distrarre il pilota e d au-
mentare il rischio di un inci dente.
NOTAL’interruttore di selezione “ / ” e l’in-
terruttore dei menu “MENU” si trovano sul
manubrio sinistro. Questi interruttori per-
mettono di controllare o cambiare le rego-
lazioni sullo strumento multifunzione.Lo strumento multifunzione è equipaggiato
con i seguenti strumenti:
 un tachimetro
 un contagiri
 un orologio digitale
 un indicatore livello carburante
 un econometro

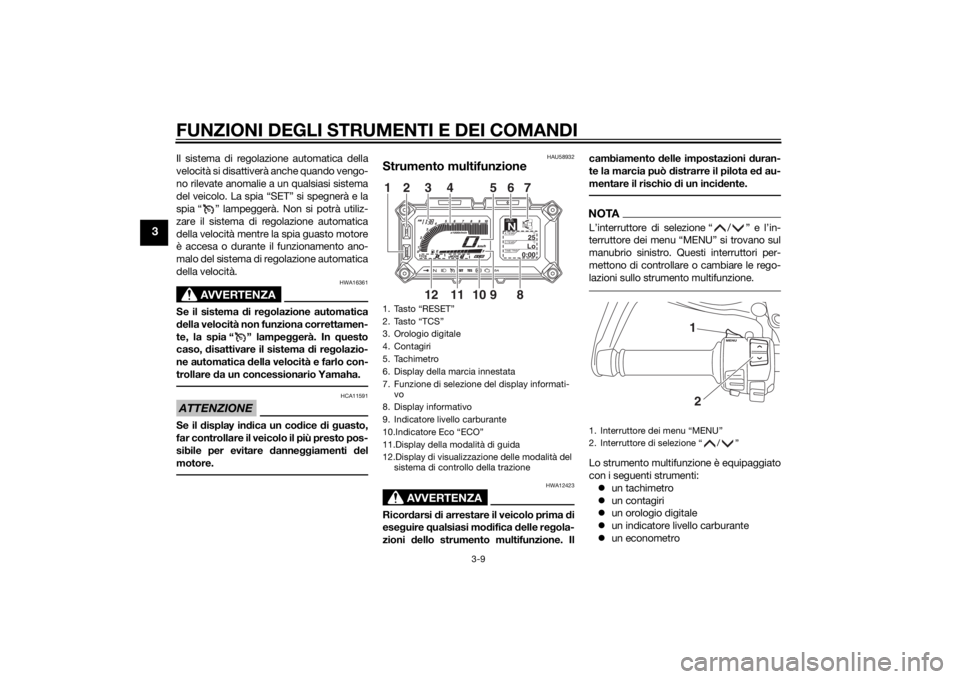

1. Tasto “RESET”
2. Tasto “TCS”
3. Orologio digitale
4. Contagiri
5. Tachimetro
6. Display della marcia innestata
7. Funzione di selezione del display informati-
vo
8. Display informativo
9. Indicatore livello carburante
10.Indicatore Eco “ECO”
11.Display della modalità di guida
12.Display di visualizzazione delle modalità del sistema di controllo della trazione
GEARN
25
A.TEMP ˚C
Lo
C.TEMP˚C
0:00
TIME TRIP
89101112
12 3 4 567
1. Interruttore dei menu “MENU”
2. Interruttore di selezione “ / ”
12
U2BSH0H0.book Page 9 Thursday, September 12, 2013 8:37 AM
