MANUTENZIONE E REGOLAZIONI PERIODICHE
6-17
6
3. Se il liquido refrigerante è all’altezza oal di sotto del riferimento livello min.,
togliere il tappo del serbatoio.
4. Aggiungere liquido refrigerante fino al riferimento livello max. e poi installare
il tappo serbatoio. AVVERTENZA! Tog
liere solo il tappo serbatoio li-
q ui do refri gerante. Non tentare mai
d i to gliere il tappo ra diatore quand o
il motore è cal do.
[HWA15162]
ATTENZIONE: Se non si dispone di
li q ui do refri gerante, utilizzare al suo
posto ac qua distillata o ac qua del
rubinetto non calcarea. Non utiliz-
zare ac qua calcarea o salata, in
q uanto sono dannose per il motore.
Se si è usata d ell’acqua al posto del
refri gerante, sostituirla con refri ge-
rante al più presto possibile, altri-
menti l’impianto d i raffreddamento
non sarebbe protetto dal gelo e d al-
la corrosione. Se si è a ggiunta ac-
q ua al refri gerante, far controllare al
più presto possibile da un conces-
sionario Yamaha il contenuto di re-
fri gerante, altrimenti l’efficacia del
li q ui do refri gerante si ri duce.
[HCA10473]
HAU33032
Cambio del li qui do refri gerante
Il liquido refrigerante va cambiato agli inter-
valli specificati nella tabella della manuten-
zione periodica e lubrificazione. Far eseguire il cambio del liquido refrigerante
dal concessionario Yamaha.
AVVERTENZA! Non tentare mai
di to glie-
re il tappo rad iatore quand o il motore è
cal do.
[HWA10382]

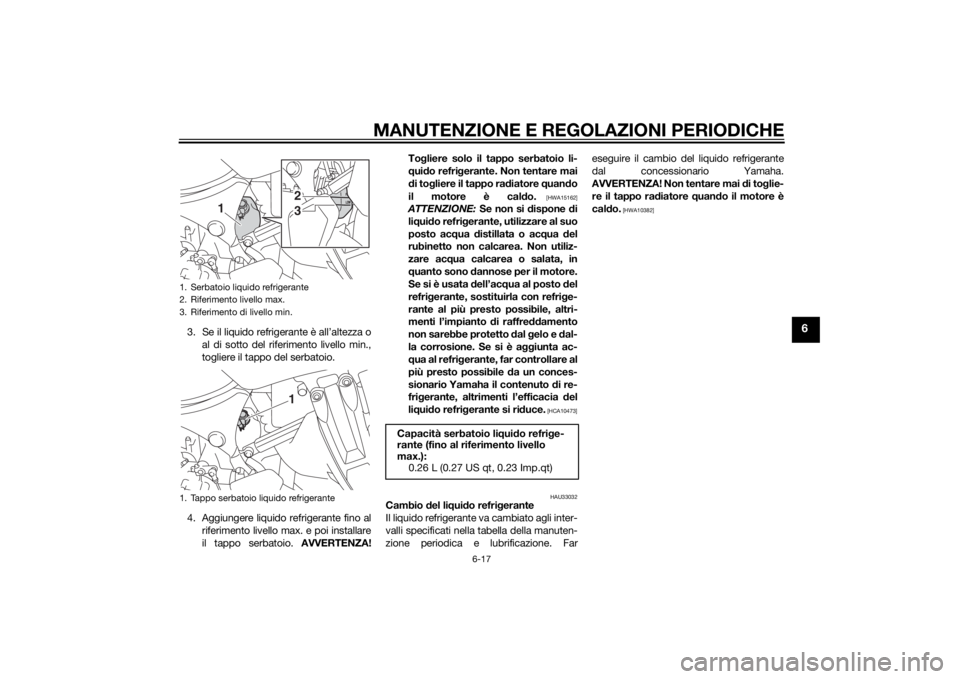

1. Serbatoio liquido refrigerante
2. Riferimento livello max.
3. Riferimento di livello min.
1. Tappo serbatoio liquido refrigerante
2
1
31
Capacità serbatoio li qui do refri ge-
rante (fino al riferimento livello
max.): 0.26 L (0.27 US qt, 0.23 Imp.qt)
U2BSH0H0.book Page 17 Thursday, September 12, 2013 8:37 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-18
6
HAU36765
Elemento filtranteSi deve sostituire l’elemento filtrante agli in-
tervalli specificati nella tabella della manu-
tenzione periodica e lubrificazione. Fare
sostituire l’elemento filtrante da un conces-
sionario Yamaha.
HAU44735
Controllo del re gime del minimoControllare il regime del minimo e, se ne-
cessario, farlo correggere da un concessio-
nario Yamaha.
HAU21385
Controllo del gioco della mano-
pola acceleratoreIl gioco della manopola acceleratore do-
vrebbe essere di 3.0–5.0 mm (0.12–0.20 in)
all’estremità interna della manopola acce-
leratore. Controllare periodicamente il gio-
co della manopola acceleratore e, se
necessario, farlo regolare da un concessio-
nario Yamaha.
Re
gime del minimo:
1050–1150 giri/min.1. Gioco della manopola acceleratore
1
U2BSH0H0.book Page 18 Thursday, September 12, 2013 8:37 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-19
6
HAU21402
Gioco valvoleIl gioco valvole cambia con l’utilizzo del
mezzo, provocando un rapporto scorretto
di miscelazione di aria/carburante e/o ru-
morosità del motore. Per impedire che ciò
accada, fare regolare il gioco valvole da un
concessionario Yamaha agli intervalli spe-
cificati nella tabella della manutenzione pe-
riodica e lubrificazione.
HAU59160
PneumaticiI pneumatici sono l’unico punto di contatto
tra il veicolo e la strada. La sicurezza in tutte
le condizioni di guida dipende da un’area di
contatto con la strada relativamente picco-
la. Pertanto, è fondamentale mantenere
sempre i pneumatici in buone condizioni e
sostituirli agli intervalli adeguati con pneu-
matici secondo specifica.
Pressione pneumatici
Controllare sempre e, se necessario, rego-
lare la pressione pneumatici prima di met-
tersi in marcia.
AVVERTENZA
HWA10504
L’utilizzo di questo veicolo con una pres-
sione pneumatici sc orretta può provo-
care infortuni gravi o il decesso a
seguito della perdita del controllo.
 Controllare e regolare la pressione
pneumatici a freddo (ossia quando
la temperatura dei pneumatici è
uguale alla temperatura ambiente).
 Si deve regolare la pressione pneu-
matici in funzione della velocità di
marcia e del peso totale del pilota,
del passeggero, del carico e degli
accessori omologati per questo
modello.
AVVERTENZA
HWA10512
Non sovraccaricare mai il veicolo. L’uti-
lizzo di un veicolo sovraccarico può pro-
vocare incidenti.
Pressione pneumatici (misurata a
pneumatici freddi):
Carico massimo di 90 kg (198 lb): Anteriore:225 kPa (2.25 kgf/cm², 33 psi)
Posteriore: 250 kPa (2.50 kgf/cm², 36 psi)
Da 90 kg (198 lb) fino al carico
massimo: Anteriore:225 kPa (2.25 kgf/cm², 33 psi)
Posteriore: 290 kPa (2.90 kgf/cm², 42 psi)
Carico massimo*:
213 kg (470 lb)
* Peso totale del conducente, del passeggero, del carico e degli ac-
cessori
U2BSH0H0.book Page 19 Thursday, September 12, 2013 9:32 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-20
6
Controllo dei pneumatici
Controllare sempre i pneumatici prima di
ogni utilizzo. Se la profondità battistrada
centrale è scesa al limite secondo specifi-
ca, se ci sono chiodi o frammenti di vetro
nel pneumatico, o se il fianco è fessurato,
fare sostituire immediatamente il pneumati-
co da un concessionario Yamaha.
NOTAI limiti di profondità battistrada possono dif-
ferire da nazione a nazione. Rispettare
sempre le disposizioni di legge della nazio-
ne d’impiego.
AVVERTENZA
HWA10472
 Fare sostituire i pneumatici ecces-
sivamente consumati da un con-
cessionario Yamaha. Oltre a d
essere ille gale, l’utilizzo del veicolo
con pneumatici eccessivamente
usurati ri duce la stabilità di marcia e
può provocare la per dita del con-
trollo del mezzo.
 Consi gliamo di affi dare la sostitu-
zione di tutte le parti in relazione
alle ruote e d ai freni, compresi i
pneumatici, a d un concessionario
Yamaha, che possie de le cono-
scenze tecniche e l’esperienza ne-
cessarie.
 Marciare a velocità mo derate dopo
il cambio d i un pneumatico, per per-
mettere alla superficie del pneuma-
tico di “ro darsi”, in mo do da poter
sviluppare al me glio le proprie ca-
ratteristiche.
Informazioni sui pneumatici
Questo motociclo è equipaggiato con
pneumatici senza camera d’aria, valvole
aria pneumatici e ruote a raggi.
I pneumatici invecchiano, anche se non
sono stati utilizzati o se sono stati utilizzati
solo occasionalmente. La presenza di cre-
pe sul battistrada e sulla gomma dei fian-
chi, talvolta accompagnata dalla
deformazione della carcassa, sono un se-
gno evidente dell’invecchiamento. I pneu-
matici vecchi e invecchiati devono essere
controllati da gommisti specializzati per ap-
purare l’idoneità a proseguirne l’uso.
1. Fianco del pneumatico
2. Profondità battistradaProfon dità battistra da minima (an-
teriore e posteriore): 1.6 mm (0.06 in)
1. Valvola aria del pneumatico
2. Spillo della valvola aria del pneumatico
3. Cappuccio della valvola aria del pneumatico
con guarnizione
U2BSH0H0.book Page 20 Thursday, September 12, 2013 8:37 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-21
6
AVVERTENZA
HWA10902
Il pneumatico anteriore e quello po-
steriore devono essere della stessa
marca e design, altrimenti le carat-
teristiche di manovrabilità del mo-
tociclo possono essere differenti,
provocando incidenti.
 Verificare sempre che i cappucci
delle valvole siano ben stretti per
evitare perdite di pressione
dell’aria.
 Usare soltanto le valvole per pneu-
matici e gli spilli delle valvole elen-
cati di seguito per evitare che i
pneumatici si sgonfino durante la
marcia.Dopo prove approfondite, la Yamaha Mo-
tor Co., Ltd. ha approvato per questo mo-
dello soltanto i pneumatici elencati di
seguito.
AVVERTENZA
HWA10601
Questo motociclo è equipaggiato con
pneumatici per altissime velocità. Fare
attenzione ai seguenti punti per sfruttare
al massimo le caratteristiche di questi
pneumatici.
 Per la sostituzione, utilizzare esclu-
sivamente i pneumatici specificati.
Pneumatici diversi corrono il rischio
di scoppiare alle altissime velocità.
 Quando i pneumatici sono nuovi, è
possibile che abbiano una aderenza
relativamente scarsa su determina-
te superfici stradali, fino a quando
non si saranno “rodati”. Pertanto, prima di guidare ad alta velocità,
consigliamo di mantenere una velo-
cità moderata per circa 100 km (60
mi) dopo l’installazione di un pneu-
matico nuovo.
 Si devono riscaldare i pneumatici
prima di una corsa ad alta velocità.
 Regolare sempre la pressione dei
pneumatici in funzione delle condi-
zioni di utilizzo del mezzo.
Pneumatico anteriore:
Dimensioni:
110/80R19M/C 59V
Produttore/modello: BRIDGESTONE/BW501
Pneumatico posteriore: Dimensioni:150/70R17M/C 69V
Produttore/modello: BRIDGESTONE/BW502
ANTERIORE e POSTERIORE:
Valvola aria pneumatico:TR412
Spillo della valvola:
#9100 (antentico)
U2BSH0H0.book Page 21 Tuesday, October 8, 2013 6:15 PM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-22
6
HAU49712
Ruote a raggiPer garantire il massimo delle prestazioni,
una lunga durata e l’utilizzo in sicurezza del
vostro veicolo, fare attenzione ai seguenti
punti che riguardano le ruote prescritte se-
condo specifica. Prima di ogni utilizzo, controllare sem-
pre che i cerchi non presentino cric-
che, piegature, deformazioni o altri
danni e che i raggi non siano allentati
o danneggiati. Se si riscontrano dan-
neggiamenti, fare sostituire la ruota da
un concessionario Yamaha. Non ten-
tare di eseguire nemmeno la minima
riparazione di una ruota. In caso di de-
formazioni o di cricche, la ruota va so-
stituita.
 In caso di sostituzione del pneumatico
o della ruota, occorre eseguire il bilan-
ciamento della ruota. Lo sbilancia-
mento della ruota può provocare
prestazioni scarse ed una cattiva ma-
novrabilità del mezzo e può abbrevia-
re la durata dei pneumatici.
HAU42851
Leva frizionePoiché questo modello è equipaggiato con
una frizione idraulica, non occorre regolare
il gioco della leva frizione. Tuttavia, è ne-
cessario verificare che l’impianto idraulico
non presenti perdite prima di ogni utilizzo
del mezzo. Se il gioco della leva frizione di-
venta eccessivo e se il cambio diventa du-
ro, o la frizione slitta, con conseguente
accelerazione scarsa, è possibile che ci sia
dell’aria nell’impianto idraulico della frizio-
ne. In caso di presenza di aria nell’impianto
idraulico, farlo spurgare da un concessio-
nario Yamaha prima di utilizzare il motoci-
clo.
HAU37914
Controllo del gioco della leva fre-
noNon ci deve essere gioco all’estremità della
leva del freno. Se c’è del gioco, fare con-
trollare il circuito dei freni da un concessio-
nario Yamaha.
AVVERTENZA
HWA14212
Se, premen do la leva freno, si ha una
sensazione di morbid ezza e ce devolez-
za, questo può in dicare la presenza di
aria nell’impianto i draulico. In caso di
presenza di aria nell’impianto i draulico,
farlo spur gare da un concessionario
Yamaha prima di utilizzare il veicolo.
L’aria nell’impianto i draulico rid uce la1. Assenza di gioco leva freno
1
U2BSH0H0.book Page 22 Thursday, September 12, 2013 8:37 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-23
6
potenza della frenata, con possibile per-
d ita del controllo del mezzo e di incid en-
ti.
HAU22283
Interruttori luce stopLa luce stop, che viene attivata dal pedale
freno e dalla leva freno, dovrebbe accen-
dersi non appena la frenata si verifica. Poi-
ché gli interruttori luce stop sono
componenti del sistema di regolazione au-
tomatica della velocità, devono essere re-
golati da un concessionario Yamaha, che
possiede le conoscenze e le esperienze
tecniche necessarie.
HAU22393
Controllo delle pasti glie del freno
anteriore e posterioreSi deve verificare l’usura delle pastiglie del
freno anteriore e posteriore agli intervalli
specificati nella tabella della manutenzione
periodica e lubrificazione.
HAU36891
Pasti glie freno anteriore
Ciascuna pastiglia freno anteriore è provvi-
sta di indicatori d’usura, che consentono di
verificare l’usura pastiglia freno senza do-
ver disassemblare il freno. Per controllare
l’usura pastiglia freno, controllare la posi-
zione degli indicatori d’usura mentre si
aziona il freno. Se una pastiglia freno si è
consumata al punto che un indicatore1. Indicatore d’usura pastiglia freno
1
1
U2BSH0H0.book Page 23 Thursday, September 12, 2013 8:37 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-24
6
d’usura quasi tocca il disco freno, fare so-
stituire in gruppo le pastiglie freni da un
concessionario Yamaha.
HAU22501
Pastiglie freno posteriore
Verificare che ciascuna pastiglia freno po-
steriore non sia danne ggiata e misurare lo
spessore rivestimento pastiglia freno. Se
una pastiglia freno è danneggiata, o se lo
spessore rivestimento pastiglia freno è infe-
riore a 0.8 mm (0.03 in), fare sostituire in
gruppo le pastiglie freni da un concessio-
nario Yamaha.
HAU40262
Controllo del livello li qui do freniPrima di utilizzare il mezzo, controllare che
il liquido dei freni sia al di sopra del riferi-
mento livello min. Prima di controllare il li-
vello del liquido dei freni, assicurarsi che la
parte superiore del serbatoio sia in posizio-
ne orizzontale. Rabboccare il liquido dei
freni, se necessario.
Freno anteriore Freno posteriore
AVVERTENZA
HWA16011
Una manutenzione scorretta può causa-
re la rid
uzione della capacità di frenata.
Rispettare le se guenti precauzioni:
 Un livello insufficiente del li qui do
freni potrebbe provocare l’in gresso
d i aria nel circuito freni, causan do
una diminuzione delle prestazioni di
frenata.
 Pulire il tappo di riempimento prima
d i rimuoverlo. Utilizzare solo li qui do
d ei freni DOT 4 proveniente da un
contenitore si gillato.
1. Spessore rivestimento pastiglia freno
11
1. Riferimento di livello min.
LOWER
1
1. Riferimento di livello min.Li qui do freni prescritto secon do
specifica: DOT 4
UPPER
LOWER
1
U2BSH0H0.book Page 24 Thursday, September 12, 2013 8:37 AM
